这套运动转换机构的核心功能是实现连续旋转输入到定行程直线往复输出的运动形式切换,在轻工送料、小型冲压工位、纺织机械的导纱驱动、包装线的推料工位都能见到同原理的结构应用,很多入门级自动化工位不需要大推力长行程的直线驱动时,用这类纯机械转换结构比单独配置直线气缸、电动推杆的成本更低,且同步性完全靠机械结构保证,不存在电控信号延迟带来的工位匹配误差。

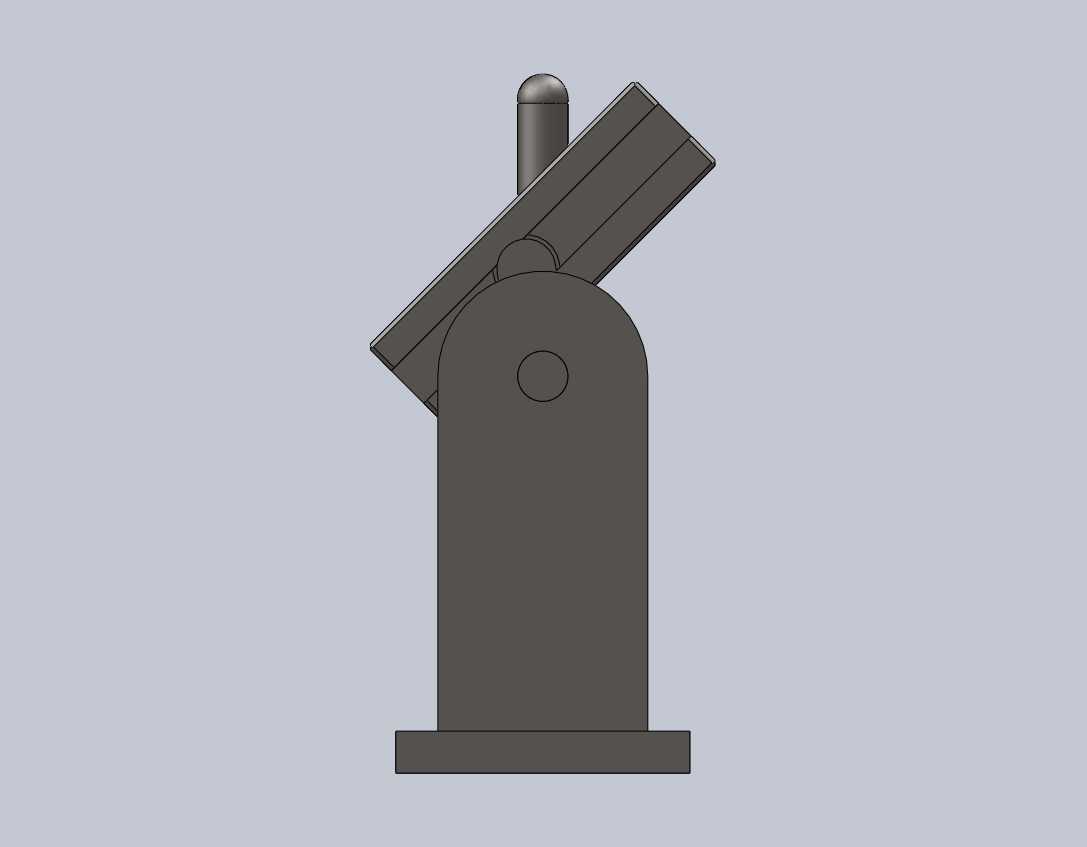

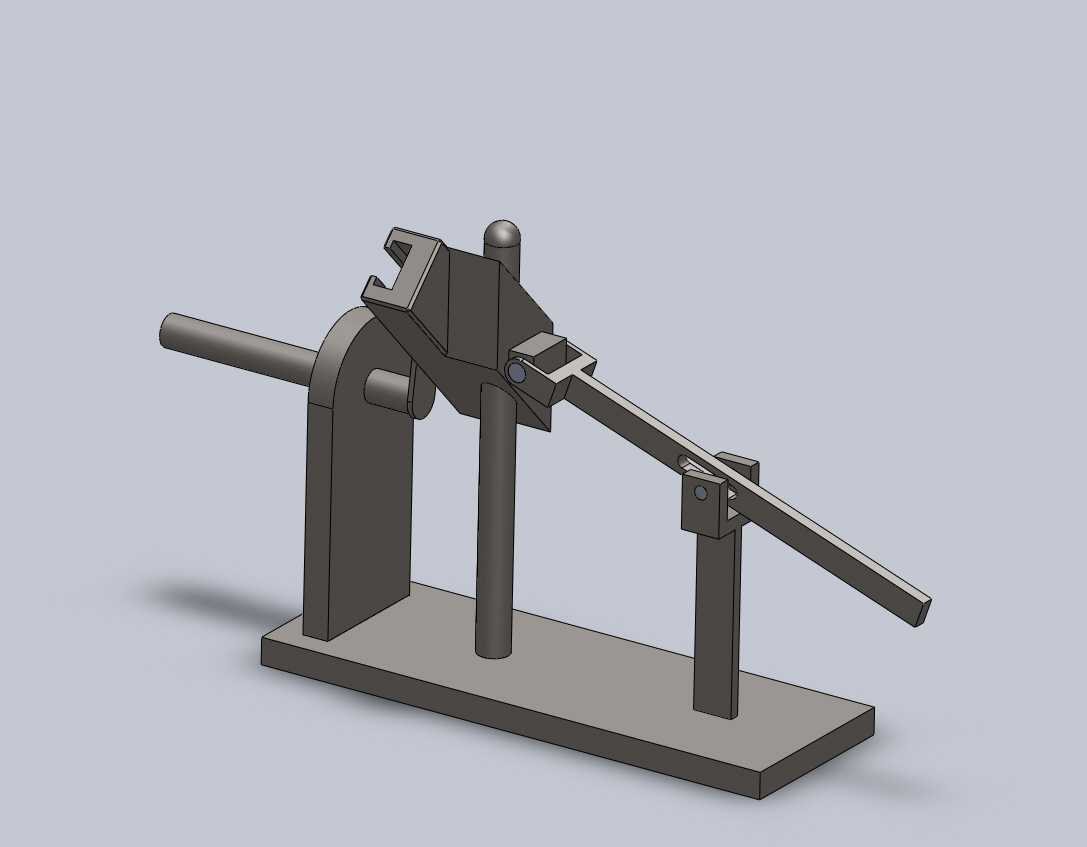

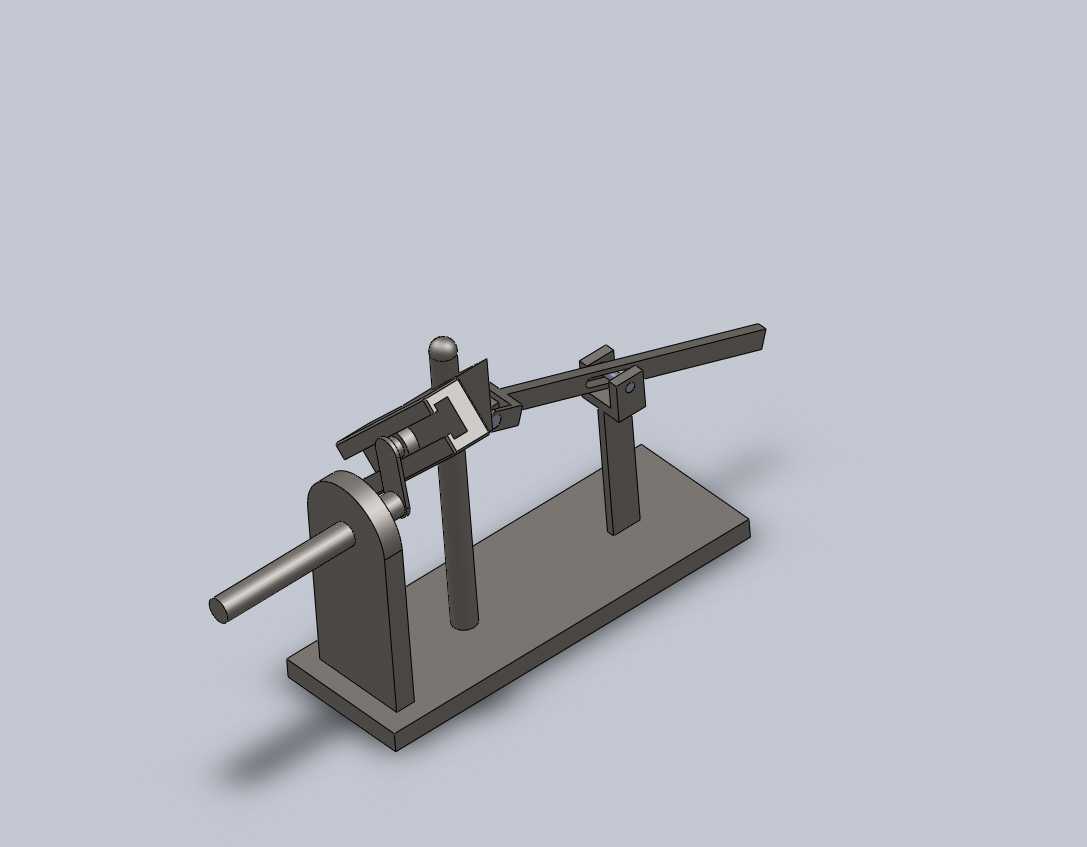

从结构布局来看,整套机构采用一体式底板安装设计,所有支撑构件都固定在同一块矩形安装基板上,安装时只需要将底板通过四个角的安装孔固定在设备机架的预设平面上,不需要额外调整各支撑件的相对位置,出厂装配时已经完成了铰接点的间隙调整,现场安装只需要对接输入轴的动力源即可。输入轴采用悬臂式支撑,单轴承座贯穿固定在底板一侧的立式支撑上,轴端伸出长度预留了联轴器安装空间,可直接对接手轮、减速电机输出轴等旋转动力输入件,输入轴的轴线与底板平面平行,距离底板安装面的高度经过核算,保证旋转曲柄转动时不会与底板、其他支撑构件发生运动干涉。

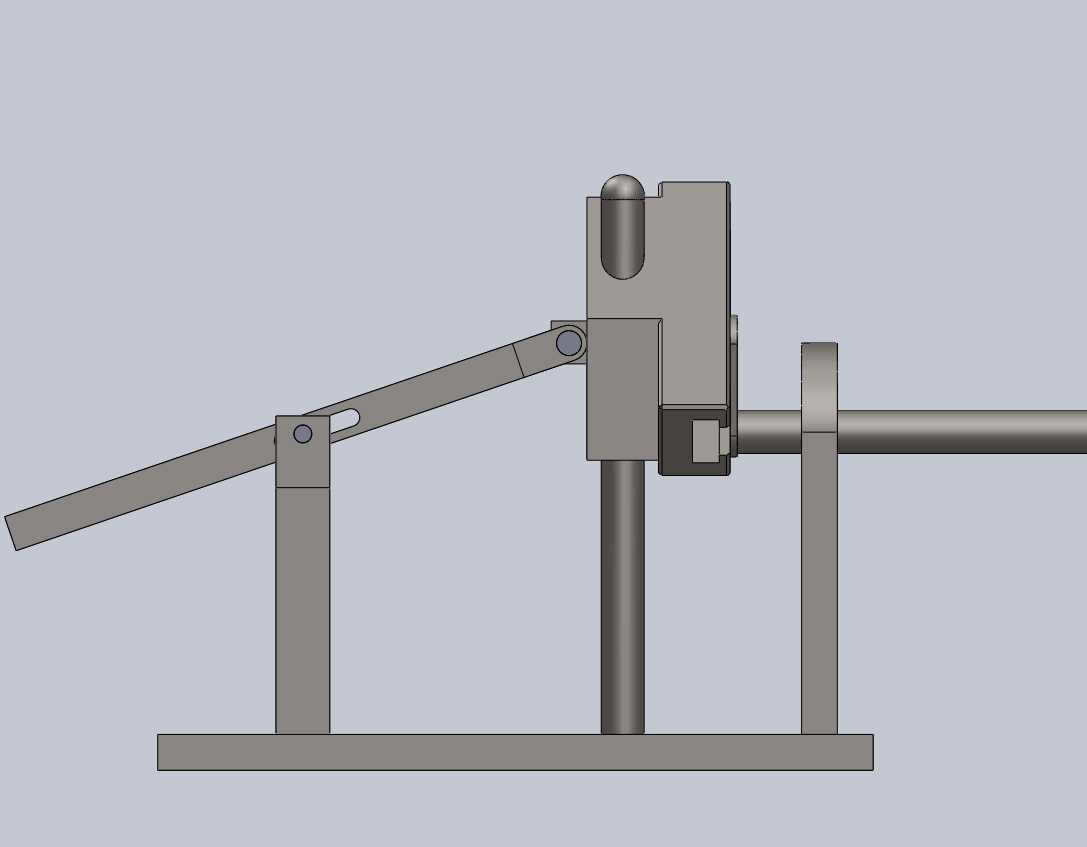

设计时首先确定的是直线输出端的行程参数,根据铰接点的回转半径计算,输入轴每旋转一周,直线输出端的滑块就完成一次完整的往复行程,行程长度由曲柄的偏心距决定,这套结构的曲柄偏心距设置为中等行程区间,适配多数小型工位的推料、移位需求。摇杆部分采用双铰接点设计,一端与输入轴上的曲柄铰接,中间位置与固定在底板上的立式支撑杆顶端铰接形成支点,另一端与直线滑动模块铰接,通过杠杆比例调整输出端的推力大小,当支点靠近曲柄侧时,输出端的推力会相应增大,适合需要一定压紧力的工位,若支点靠近输出侧则行程会相应放大,适合需要大位移小推力的移位场景。
直线滑动模块采用光杆导向结构,导向杆两端通过两个立式支撑座固定在底板上,滑动套与导向杆之间采用间隙配合,保证滑动顺畅无卡滞,滑动套上设置了输出连接件安装位,可根据实际工位需求固定推板、压头、夹具等执行末端。整套机构的所有铰接点都采用销轴铰接,销轴端部设置了防脱卡簧,避免长时间运行时销轴窜动脱落,铰接配合面预留了润滑脂加注间隙,日常维护只需要定期在铰接点涂抹润滑脂即可,没有复杂的维护点位。

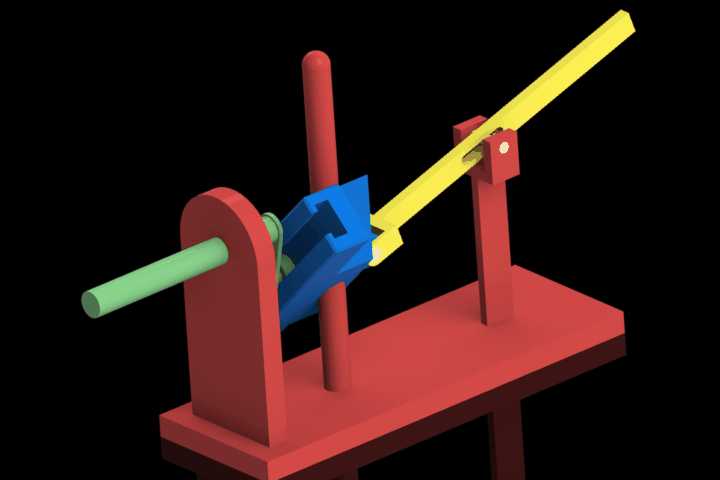

在教学场景中,这套机构可以直观展示曲柄摇杆机构的运动特性,学员可以通过手动转动输入轴端的手轮,直接观察旋转运动如何通过连杆结构转换为直线往复运动,能清晰看到急回特性的实际表现,即输出端在工作行程和回程的运动速度差异,很多机械原理课程的实践教学环节都会采用同类型的演示机构,帮助学员理解平面连杆机构的运动逻辑。在实际工业应用中,这类结构常被用在低速轻载的自动化工位,比如小型零件的排序送料、包装线的纸盒推送、印刷设备的纸张牵引等场景,因为纯机械结构的可靠性高,在多粉尘、潮湿的恶劣工况下比电控直线驱动元件的适应性更强,不会出现电路故障导致的工位停机。
安装边界方面,整套机构的底板长度控制在小型机构的常规尺寸范围内,宽度适配多数桌面式教学设备、小型自动化单机的安装空间,输入轴中心到底板的高度、输出滑块的最高运动位置都经过干涉校验,安装时不需要额外预留过大的周边空间,动力输入端在底板左侧,输出端的运动方向沿底板长度方向布置,对接周边工位时只需要保证输出端的运动轨迹与工位进料方向平行即可,不需要复杂的对位调整。结构选材上,所有支撑件都采用普通碳钢材质,表面做发黑防锈处理,铰接销轴采用调质处理的45号钢,保证耐磨性能,导向杆表面做淬火处理提高表面硬度,减少滑动磨损带来的间隙变大问题,长时间运行后如果出现滑动间隙过大的情况,只需要更换滑动套即可快速修复,维护成本极低。
