立式单输出轴齿轮传动箱体结构设计

　　做传动结构设计快十二年，经手的齿轮箱类结构少说也有七八十套，看到这款立式单输出轴齿轮箱的三维结构时，第一反应是这是典型的小功率平行轴传动布局，适配的场景其实非常明确——就是那些对安装空间竖向高度有要求、输出端需要直接对接执行件的中小型设备传动环节。先从实际落地的场景说，这类结构最常出现在小型输送线的驱动端、轻工包装设备的动力分配单元、非标自动化专机的进给传动组里，尤其是设备机架预留安装位为方形竖向空间、不允许卧式箱体横向占用过多台面面积的工况，这种立式方形箱体的适配性远高于常规卧式剖分结构。

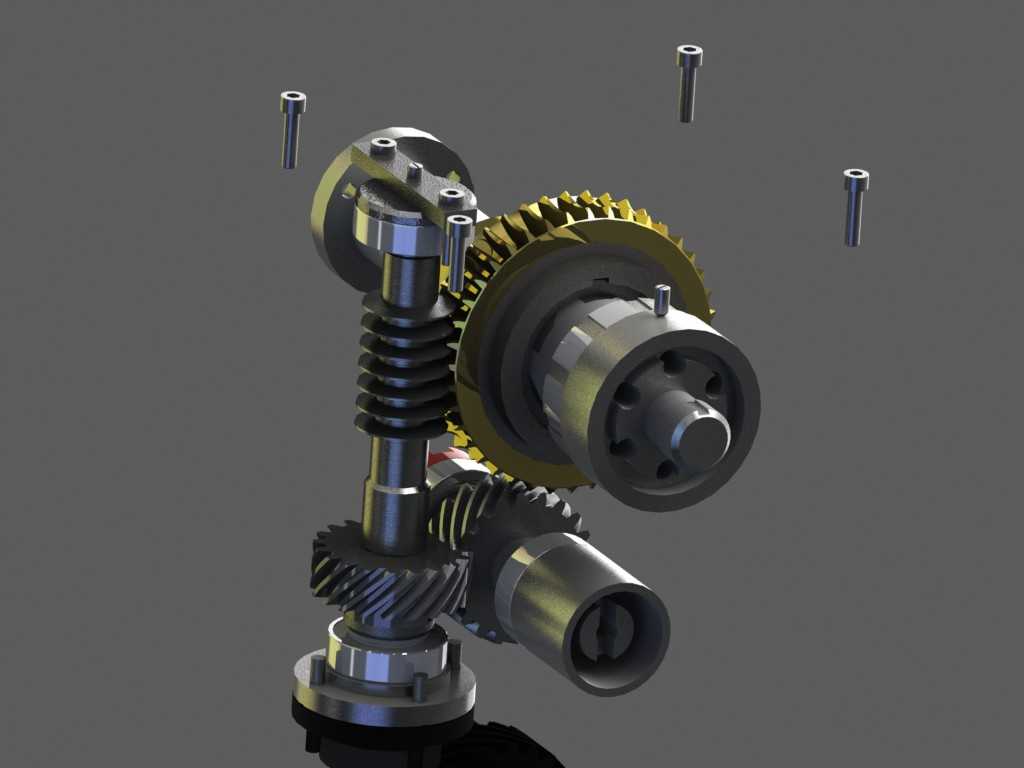

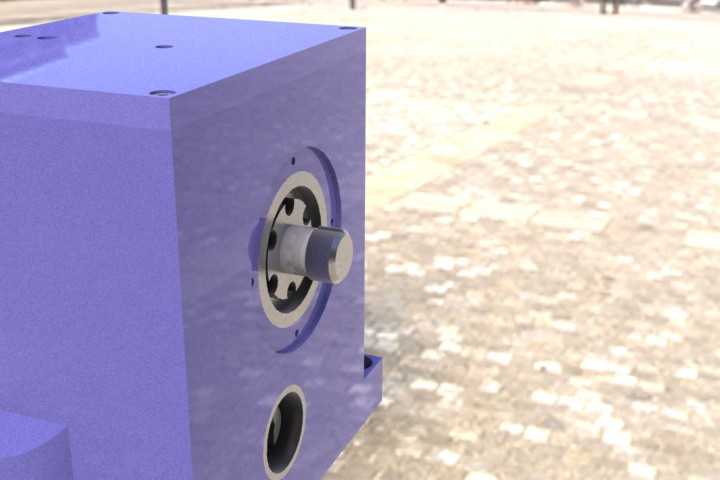

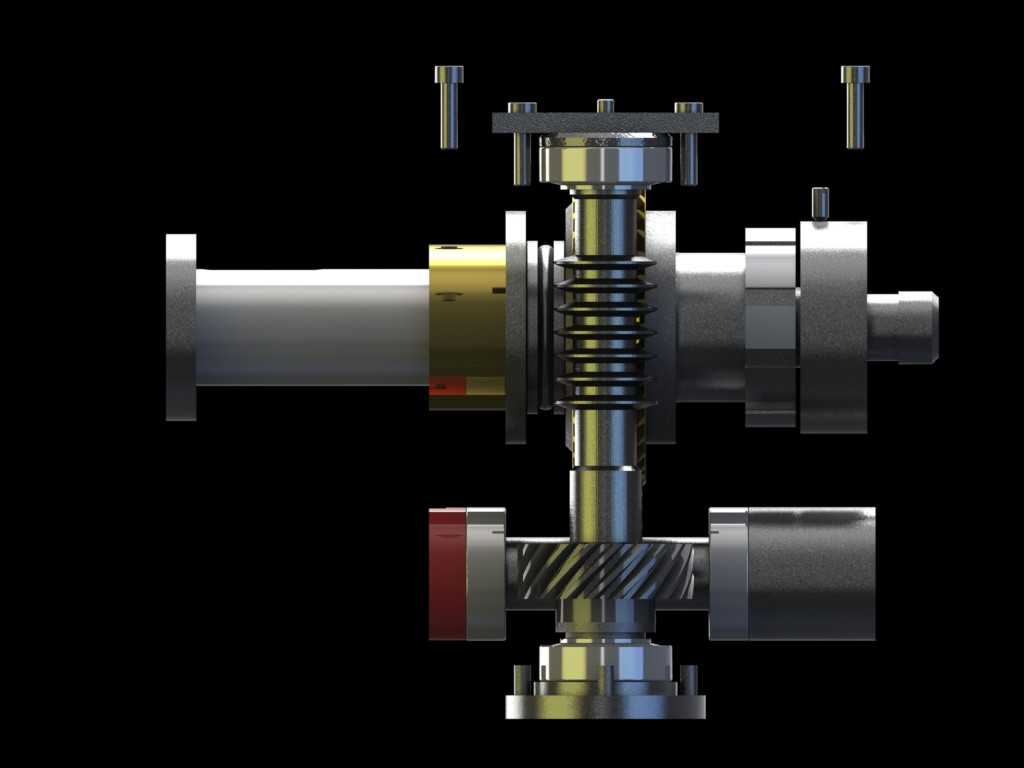

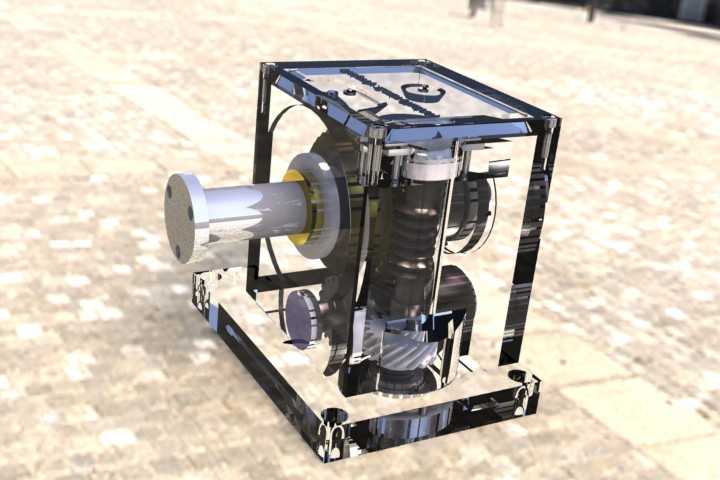

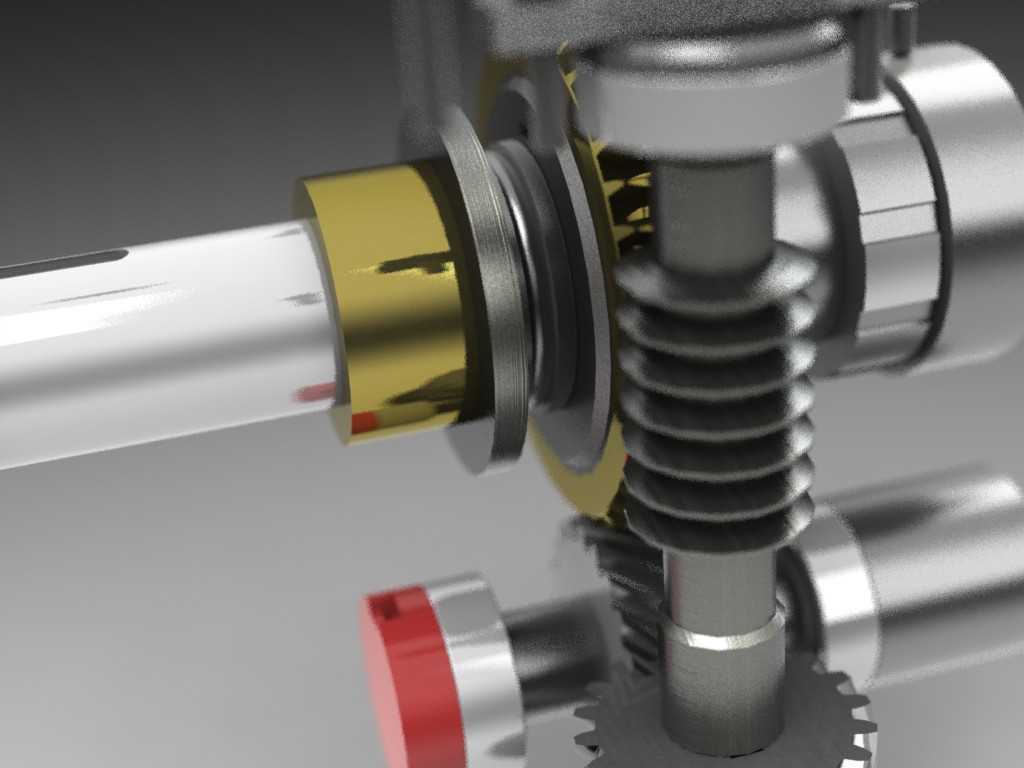

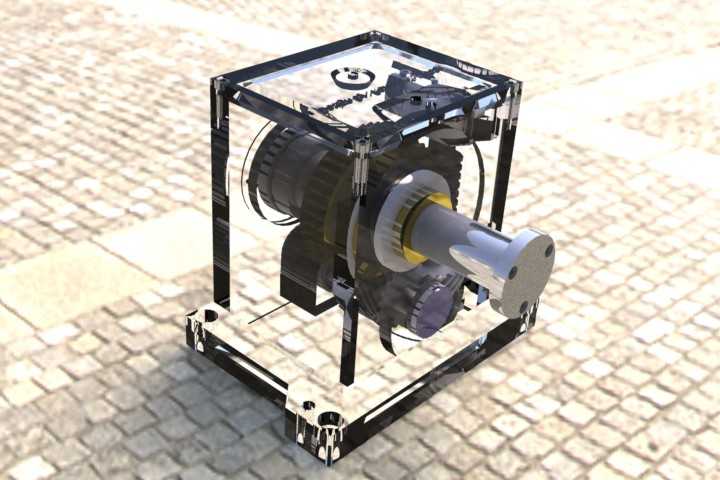

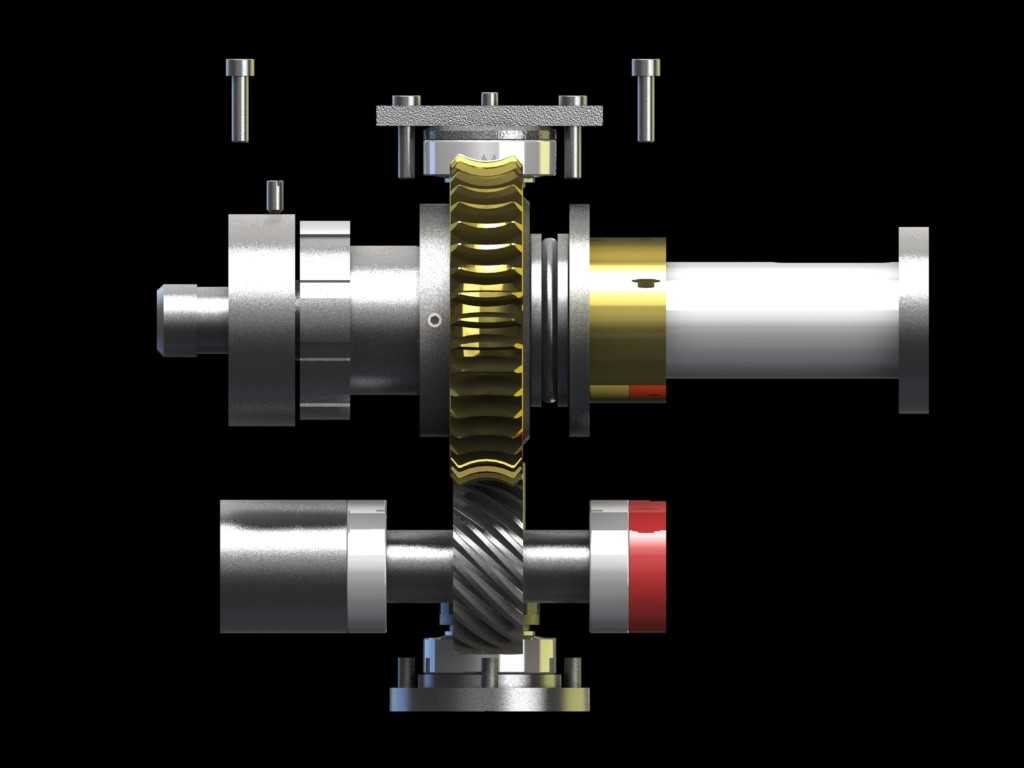

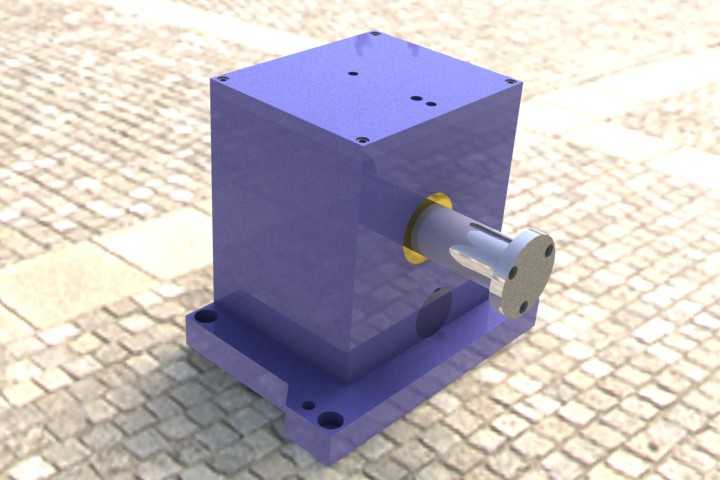

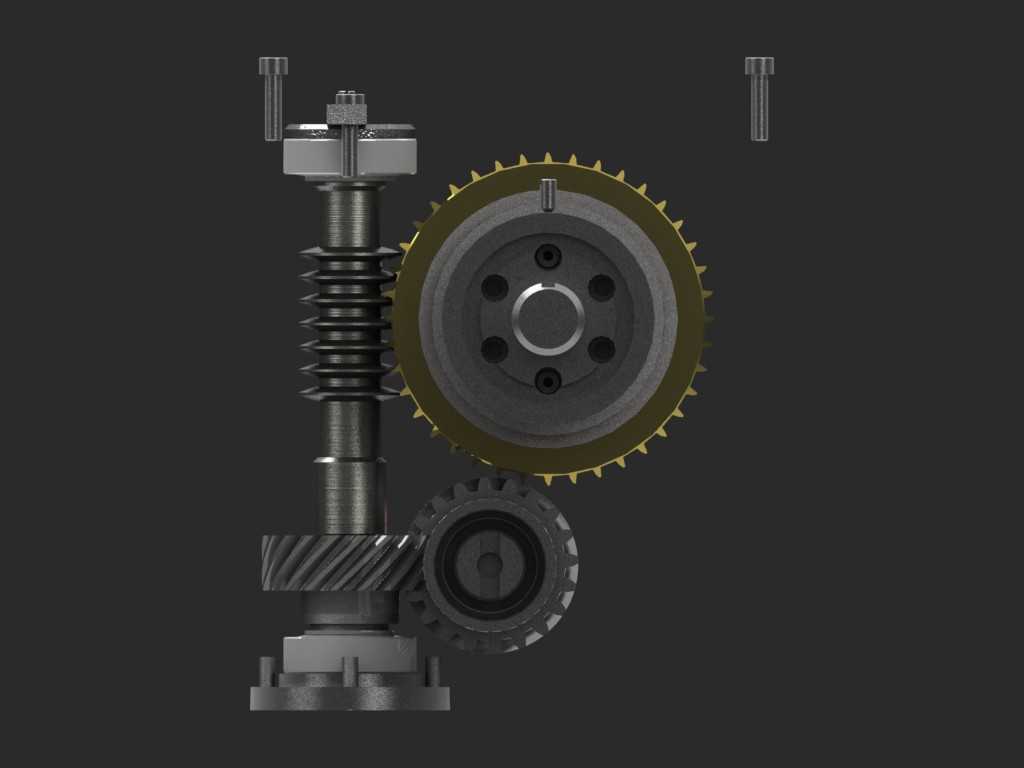

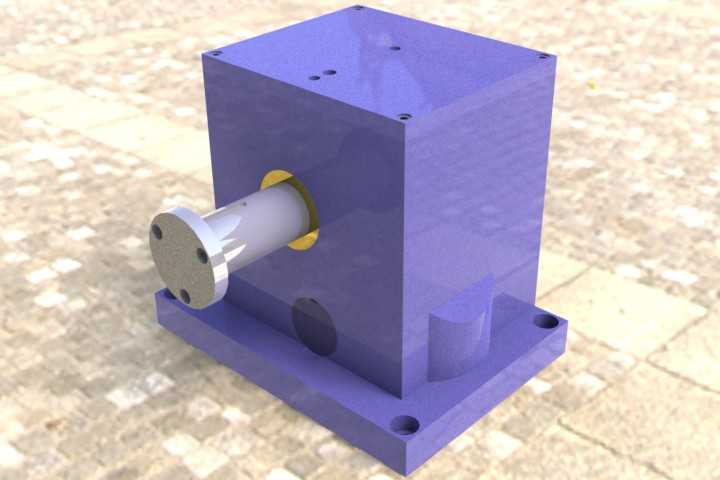

　　从结构功能上拆解，这个箱体采用一体化方形铸造成型的主体加底部安装法兰的布局，和常见的上下剖分箱体不同，它的合箱面设置在箱体顶部，所有轴承安装孔、轴系穿装孔都在主体铸造成型后一次镗削完成，能最大程度保证各轴系的平行度公差，避免剖分面合箱错位带来的齿轮啮合偏载问题。输出轴从箱体正面伸出，轴端采用法兰式输出结构，不是常规的光轴键连接，这种设计的好处是可以直接和带轮、链轮、联轴器的法兰端面对接，不需要额外加装轴端固定压板，输出端的连接刚性更好，能承受一定的径向载荷，适合直接驱动辊筒、转盘类的执行部件。箱体侧面预留的圆形开孔，是用来安装油位指示器或者放油螺塞的，日常维护时不用拆开箱盖就能观察内部润滑油的油位，换油时也能从低位开孔排净旧油，这个细节是很多新手建模时容易遗漏的——不少人做箱体只考虑轴系安装，忘了预留润滑维护的工艺孔，实际加工出来的样件根本没法正常维护。

　　再聊设计思路里的细节，箱体顶部的四个螺纹孔是用来固定箱盖的，沿顶部端面均匀分布，拧紧螺栓时能让箱盖的密封垫受力均匀，不会出现局部渗漏油的问题；底部安装法兰上的四个沉头安装孔，位置刚好落在箱体主体的加强筋延伸位置，螺栓拧紧时的压紧力能直接传递到箱体加强结构上，不会让法兰根部出现应力集中导致的开裂问题，很多新手做安装法兰时会把孔位开在法兰悬出的无支撑位置，设备运行久了法兰很容易从根部断裂。输出轴和箱体配合的位置设置了密封件安装槽，从结构上看是适配骨架油封的安装位，能防止内部润滑油顺着轴向外渗漏，同时阻挡外部的粉尘、切削液进入箱体内部破坏齿轮和轴承的润滑环境，这点在有粉尘、切削液飞溅的车间设备上尤其重要。

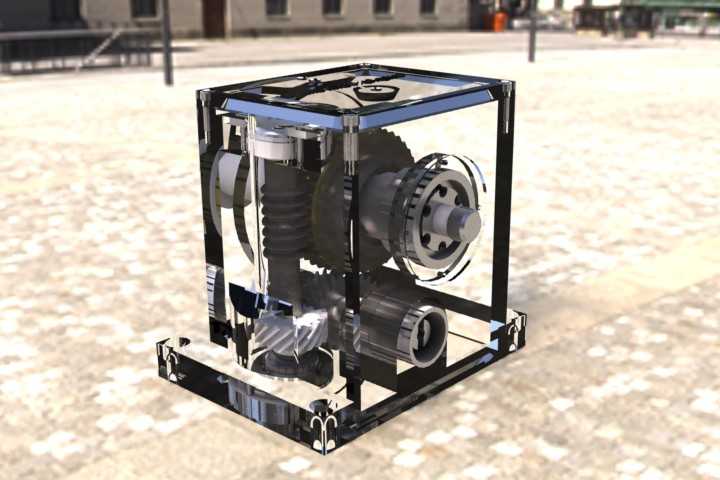

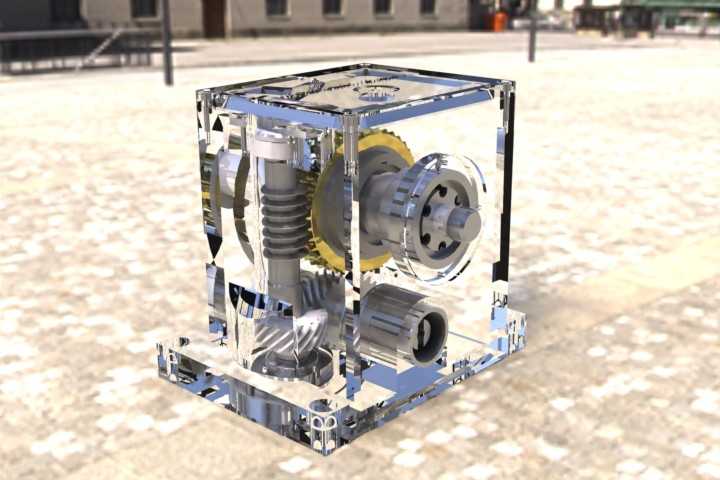

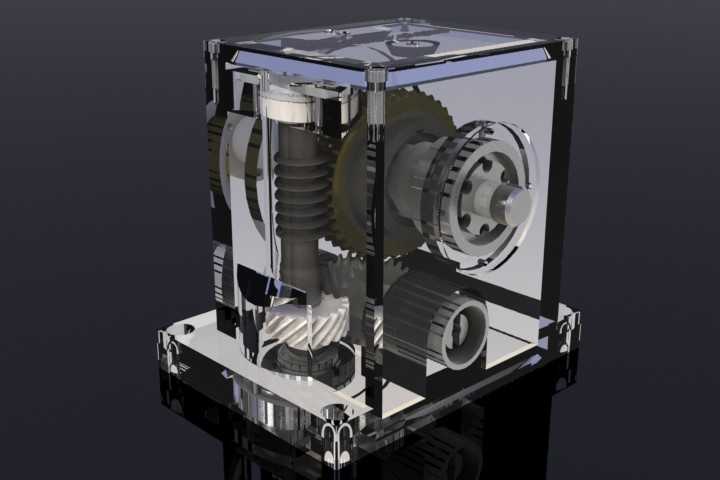

　　关于安装边界和尺寸配合，这个箱体的底部安装法兰是方形结构，四个安装孔的中心距是按照常规小功率齿轮箱的安装规范设置的，能直接适配市面上多数标准安装支架的孔位，不需要额外做转接板；输出轴的伸出长度、轴径还有法兰端面的安装孔位，都是按照通用传动件的接口尺寸做的匹配，选型时只要核对输出扭矩、转速和安装孔位，就能直接替换同规格的传统齿轮箱，不用重新改动机架的安装结构。箱体内部的腔体空间是按照两级平行轴齿轮传动的布局预留的，能容纳两对啮合齿轮加对应的支撑轴承，腔体内壁设置了加强筋，既可以提升箱体的整体刚性，减少齿轮啮合时产生的箱体共振噪音，还能在齿轮运转带起润滑油时，起到导油的作用，把润滑油引导到上方的轴承位置，保证上部轴承的润滑充分，避免出现干磨故障。

　　实际选型使用的时候要注意，这种立式结构的注油位不能按照卧式箱体的标准来定，因为竖向安装时油面高度和卧式状态差异很大，注油过多会导致齿轮搅油阻力过大，温升过快，注油不足又会让上部轴承得不到充分润滑，建模时预留的油位孔位置刚好对应立式安装的合理油位高度，现场安装时只要油位在油标中间位置就能满足润滑要求。另外输出轴端承受的径向载荷不能超过设计阈值，因为输出轴的支撑轴承是按照额定传动功率匹配的，如果径向力过大，会大幅缩短轴承的使用寿命，严重时还会导致轴变形，影响齿轮的正常啮合精度。
