MOTOVARIO NMRV090蜗轮蜗杆减速电机

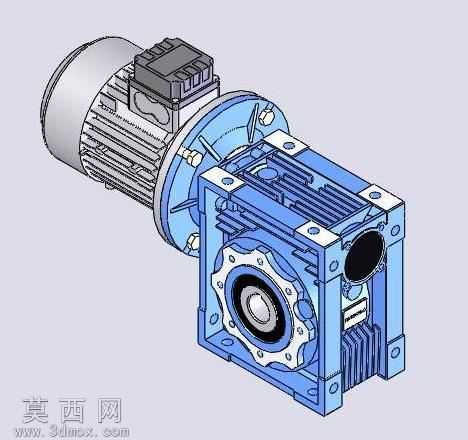

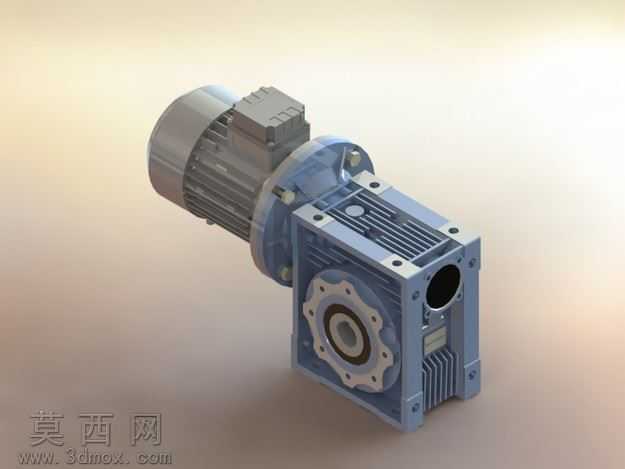

本模型为MOTOVARIO品牌NMRV系列090规格蜗轮蜗杆减速电机的三维数字化模型，建模过程严格遵循该系列产品的实际尺寸规范与装配逻辑，完整还原了产品的真实结构特征。建模阶段首先对减速电机的两大核心组成部分进行拆分建模，即驱动电机单元与蜗轮蜗杆减速单元，先通过草图绘制勾勒出电机壳体的散热筋结构、接线盒的安装轮廓、前端法兰的连接孔位，再通过拉伸、切除、阵列等特征操作完成电机部分的实体构建，还原了电机端盖、输出轴连接段的细节结构。针对核心的蜗轮蜗杆减速箱体部分，建模时重点还原了铝合金箱体的方形安装法兰、多面安装孔位、箱体表面的散热肋条结构，同时对内部的蜗轮齿圈、蜗杆传动轴、输出轴法兰、轴承安装位、油封密封槽等结构进行了精准复刻，确保各部件的装配间隙符合实际产品的公差要求。模型装配过程严格按照实际产品的装配顺序进行约束，先将蜗杆组件与电机输出轴完成同轴配合，再将蜗轮组件与输出轴进行键连接约束，随后完成箱体合箱、端盖固定、紧固件装配的全流程约束，确保模型可实现完整的运动仿真，能够直观展示减速电机的动力传递路径。材质设置上，针对电机壳体的铸铁材质、减速箱体的压铸铝合金材质、输出轴的合金结构钢材质、紧固件的镀锌钢材材质分别赋予了对应的材质属性，调整了不同材质的粗糙度、反光度参数，使得渲染效果贴近真实产品的金属质感与表面处理效果。设计过程中充分考虑了该系列减速电机的通用安装特性，还原了其多面安装的法兰孔位布局，可直接用于自动化设备的布局设计、传动系统选型校核、安装干涉检查等工作场景，模型的结构细节完整，能够清晰展示蜗轮蜗杆减速电机的内部构造与外部安装接口，为机械设计人员的选型、装配模拟、教学演示提供精准的三维数字参考。
