竖版硬质证件卡套注塑结构设计

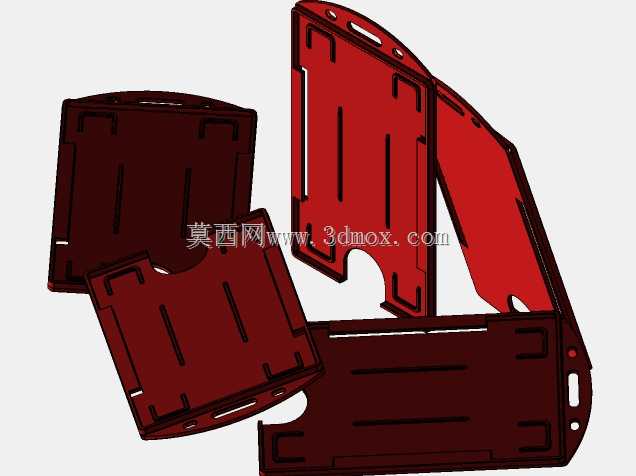

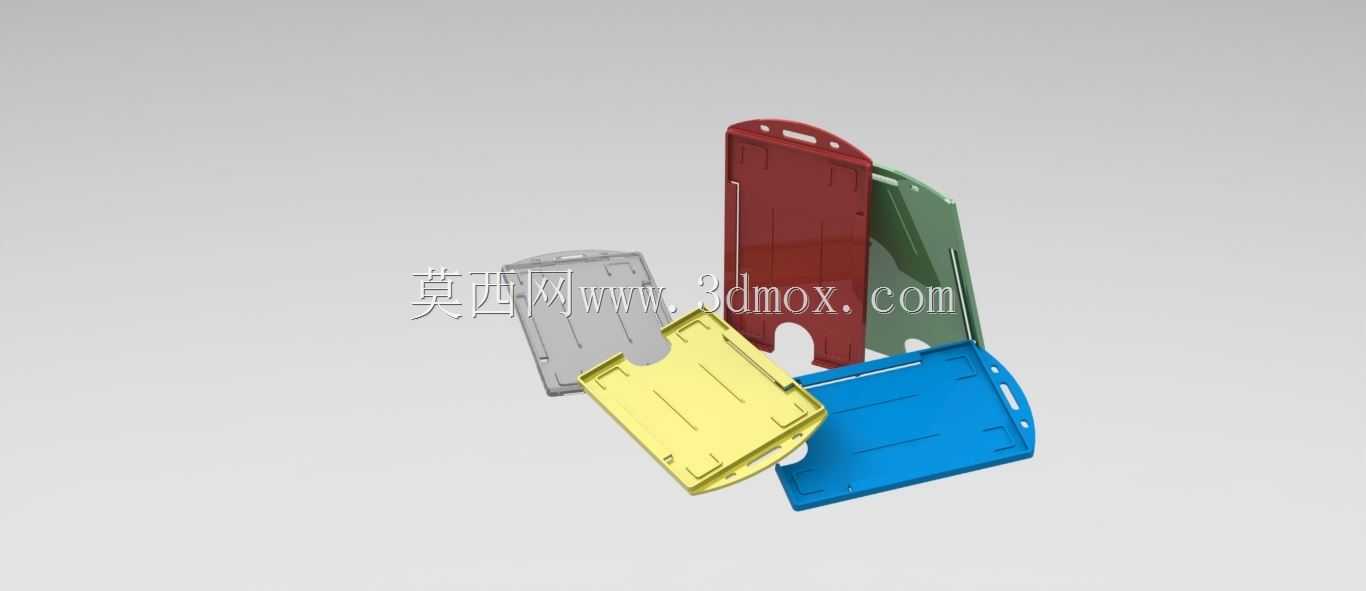

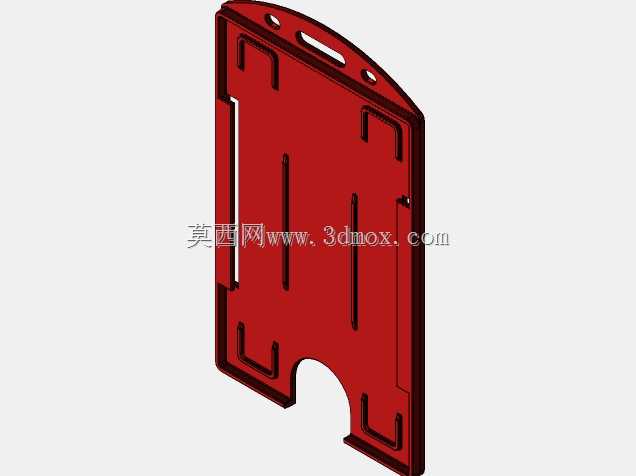

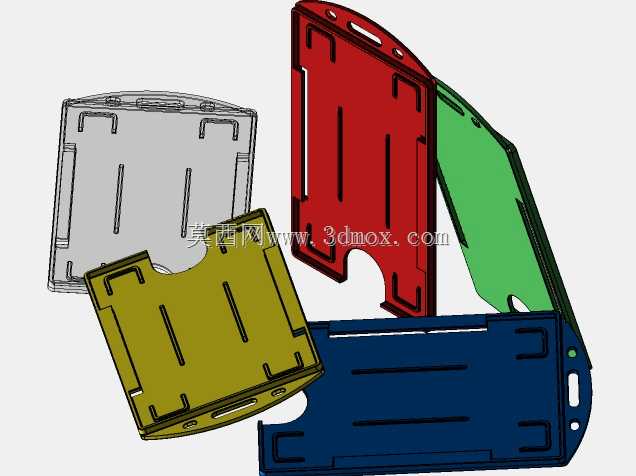

　　日常办公场景里，这类硬质卡套是人员身份标识承载的高频使用配件，不管是厂区门禁核验、展会参会通行、企业内部工牌佩戴，都需要这类结构稳定的硬质载体来保护内置的纸质卡片，避免卡片弯折、污损、边角起翘，同时适配挂绳、卡扣类佩戴配件，满足不同场景的佩戴需求。从结构设计来看，这款卡套采用单面开口的插卡式结构，主体为一体注塑成型的薄壳件，背部做了整面的加强筋布局，沿卡套四边分布的凸起筋位刚好形成内置卡片的容纳槽，槽体尺寸匹配标准ID卡的外形公差，卡片插入后不会出现松垮晃动的情况，同时筋位高度控制在1.2mm，刚好留出卡片厚度空间，不会出现插卡过紧难以取出、或是过松容易滑落的问题。卡套顶部设计了三个挂接位，中间的长条形开孔适配宽版挂绳的穿接，

　　两侧的小圆孔可以搭配金属卡扣、易拉扣这类配件，满足不同佩戴习惯的使用需求，开孔边缘都做了R0.5的圆角过渡，避免穿接挂绳时出现应力集中导致的开裂问题，同时也能减少挂绳的磨损。底部的缺口设计是为了方便推卡取出，手指从缺口位置施力就能将内置卡片向上推出，不需要额外抠取卡片边缘，大幅提升换卡的操作便利性，缺口的弧度贴合指腹的接触角度，施力时不会出现硌手的情况。侧边的弹性卡位是整个结构的核心限位设计，采用悬臂式卡扣结构，卡扣的壁厚控制在0.8mm，具备合适的弹性变形量，卡片插入时卡扣被向外推开，卡片完全到位后卡扣回弹卡住卡片侧边，避免日常佩戴过程中卡片从开口侧滑出，卡扣的接触端面做了15度的导向斜角，插卡时不需要刻意对准，

　　顺着斜角就能顺利滑入容纳槽。整个卡套的外形做了微弧收边设计，顶部两角为大圆弧过渡，没有尖锐棱角，佩戴时贴合衣物表面不会勾扯面料，外表面为哑光蚀纹面，既不容易残留指纹和划痕，也方便后续做丝印、烫金的企业标识加工。从安装边界来看，这款卡套的内部容纳尺寸严格匹配ISO 7810标准的ID1型卡片规格，也就是常规的身份证、工牌、门禁卡的通用尺寸，外部整体长宽比卡片大出3mm的边框余量，壁厚均匀控制在1.5mm，符合注塑成型的壁厚设计要求，避免出现缩痕、翘曲的成型缺陷，加强筋的厚度为主壁厚的0.6倍，不会在外观面形成明显的缩印。在实际使用场景中，这类卡套除了常规的办公佩戴，也可以搭配背胶贴、磁吸配件用于设备状态标识、仓储货位标识等场景，

　　硬质的壳体结构可以在复杂的车间环境下保护内部标识卡片，避免油污、粉尘对卡片的侵蚀，相比软质PVC卡套，硬质注塑卡套的抗形变能力更强，长期使用不会出现发黄、变形的问题，结构寿命更长。设计过程中需要重点关注卡扣的弹性变形量，反复插拔的疲劳寿命需要满足至少500次插拔不出现断裂、塑性变形的要求，同时挂接孔的位置需要做局部加厚处理，承受挂绳拉扯时的拉力，避免挂孔位置开裂。整个壳体的分型面设置在卡套的侧边位置，浇口采用侧边潜伏式浇口，成型后浇口痕迹小，不需要过多的后处理工序，适合大批量注塑生产。
