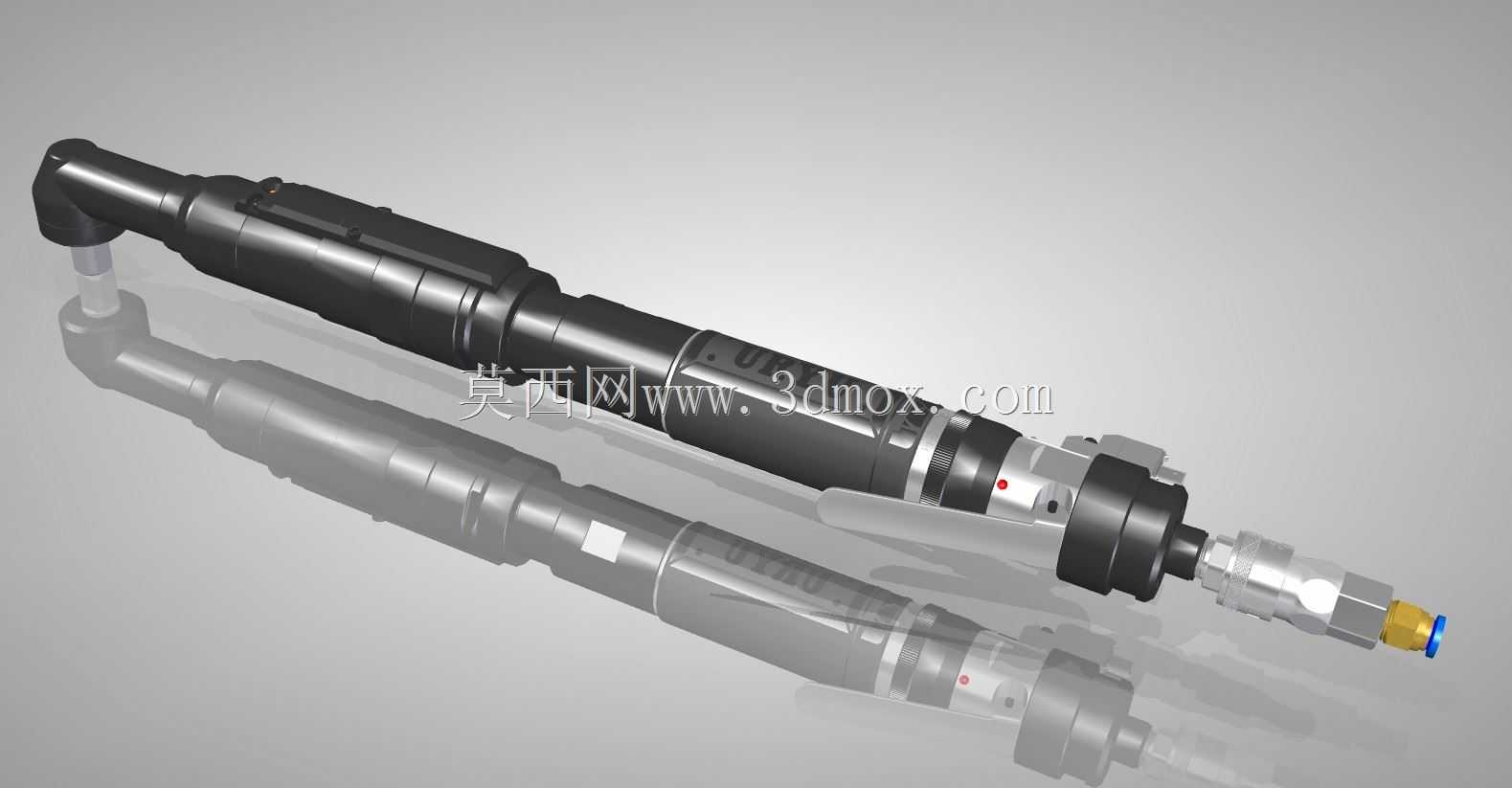

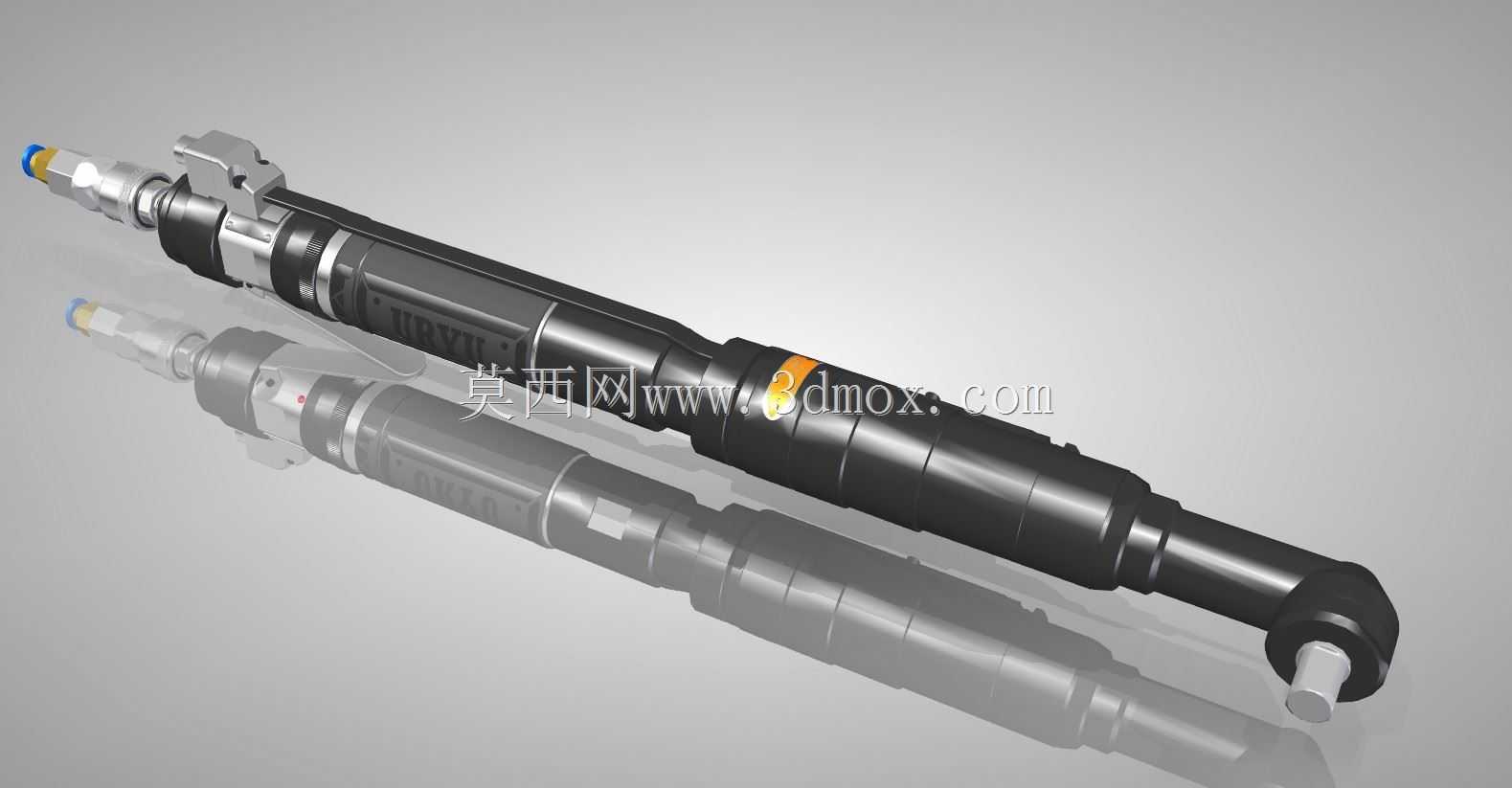

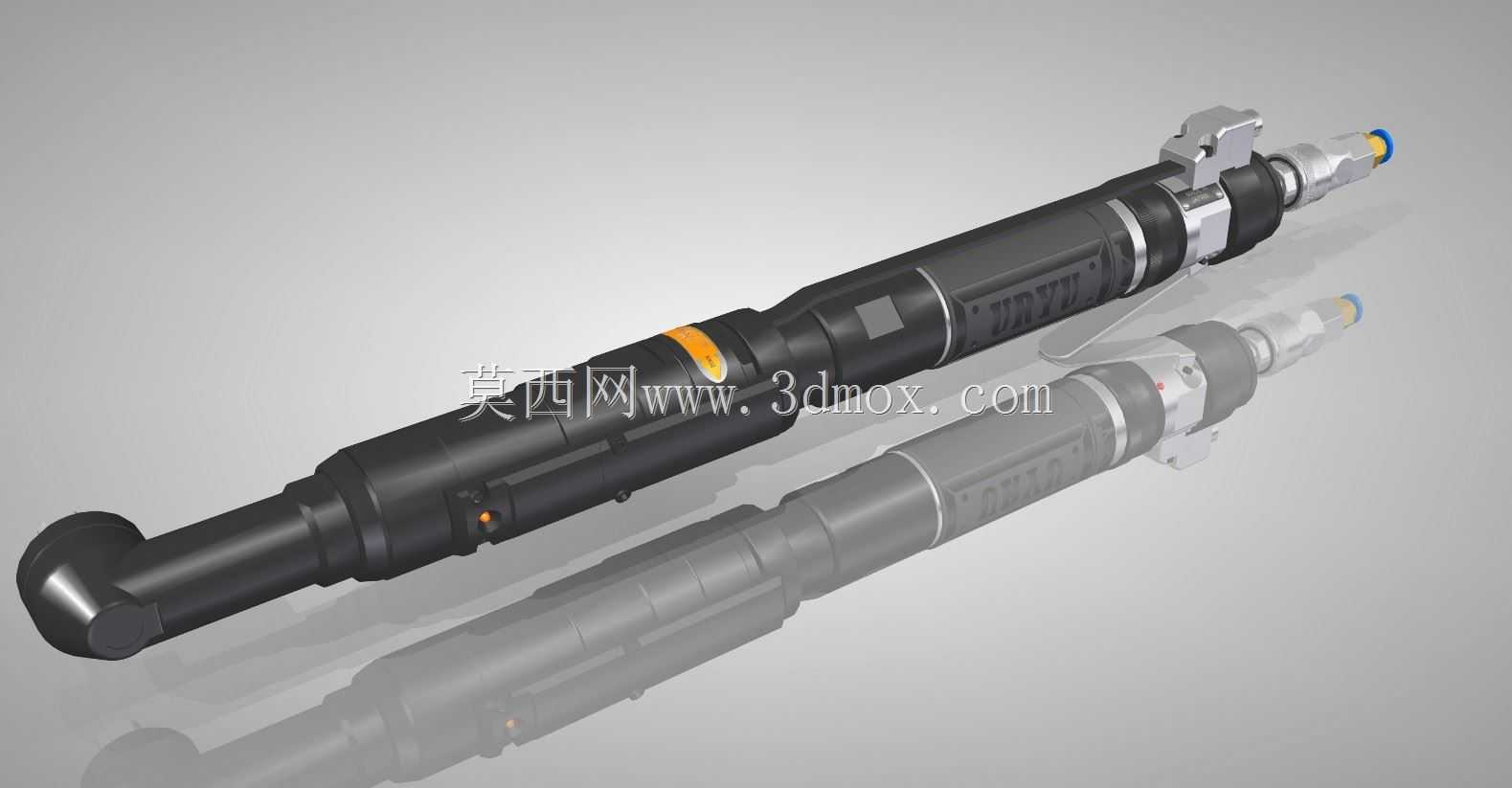

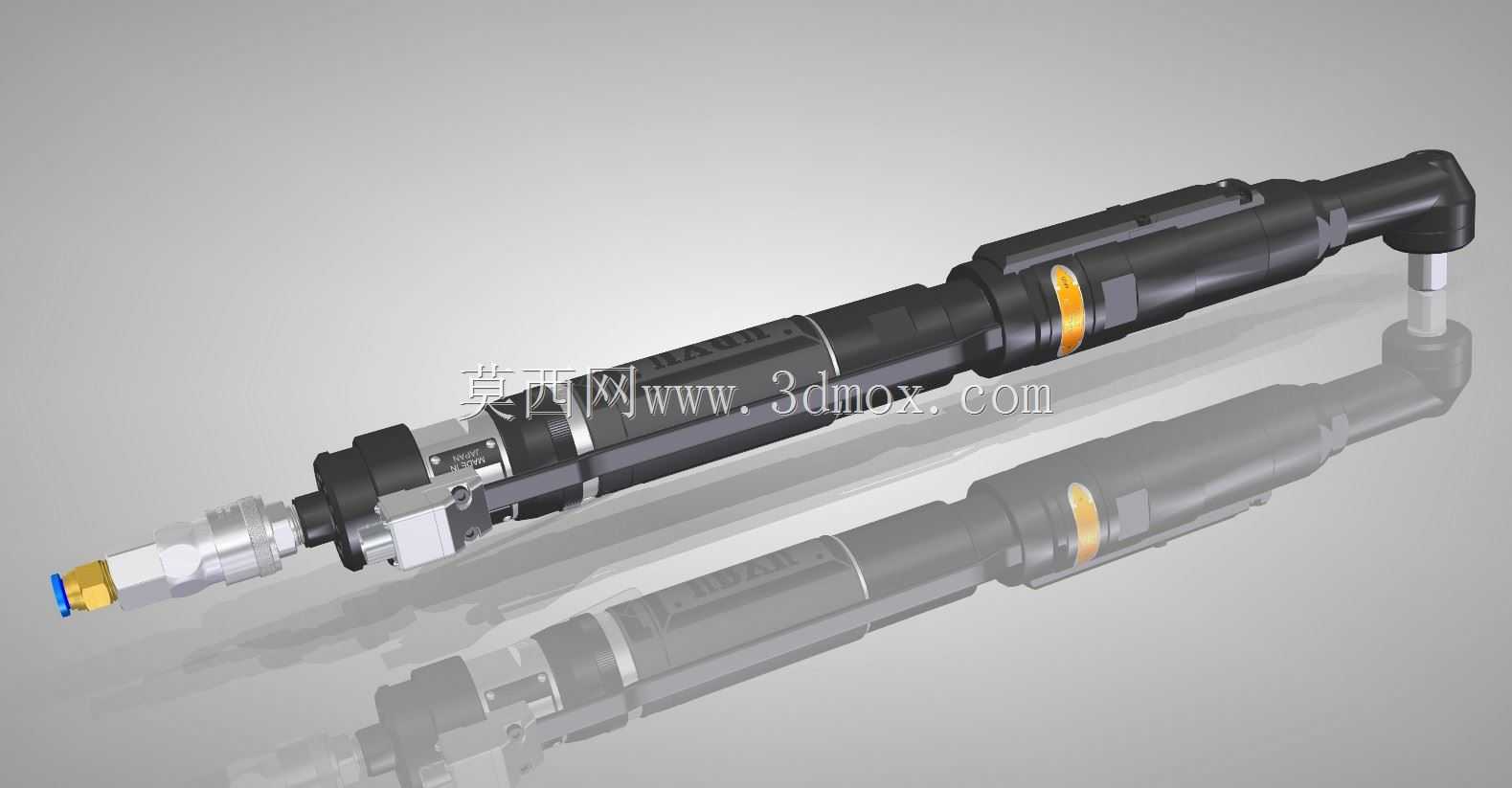

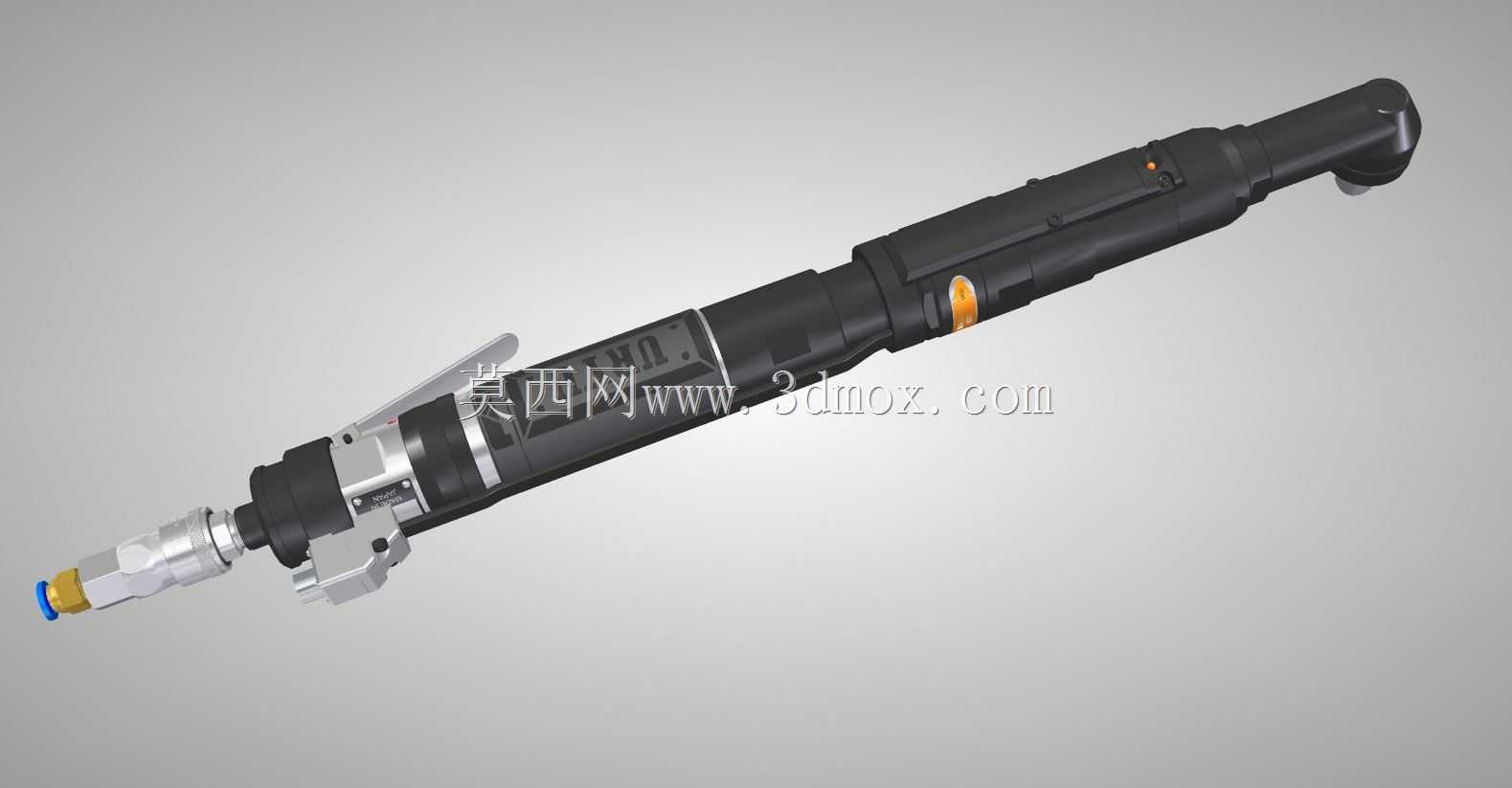

弯角式气动定扭矩螺母拧紧工具结构

　　这款弯角布局的气动拧紧工具，主要面向汽车总装、航空零部件装配、重型机械预装这类对螺纹副拧紧扭矩有严格公差要求的工位，尤其是在发动机缸盖螺栓紧固、底盘悬挂螺母锁付、航空结构件螺纹连接这类作业场景中，直柄式气动工具往往受限于周边结构件的干涉无法深入作业位置，90度弯角的输出端设计可以让工具伸入狭窄的装配腔体内，完成普通直柄工具无法覆盖的拧紧作业。从实际使用的角度出发，这类工具的核心功能是稳定输出设定范围内的拧紧扭矩，避免人工拧紧时扭矩不足导致的螺纹松脱，或是扭矩过载造成的螺纹滑牙、连接件变形问题，相比电动定扭矩工具，气动驱动的结构在持续高负荷的装配流水线上故障率更低，对车间内压缩空气气源的适配性更好，不需要额外布置大电流的供电线路，也能在多粉尘、多油污的车间环境下保持稳定的工作状态。

　　从设计思路上看，整个工具的结构沿轴向依次排布了进气快插接头、启停控制扳机、气动驱动马达、扭矩调节机构、行星减速组、弯角传动锥齿轮组以及输出端套筒接头，进气端采用标准的快插式气动接头，可以直接对接车间通用的8mm气动软管，接头位置集成了进气过滤结构，能够阻挡压缩空气中携带的冷凝水、焊渣颗粒进入气动马达腔室，减少马达叶片的磨损。启停扳机采用按压式行程控制，轻按扳机时工具处于低速预拧状态，可以让螺母顺畅旋入螺纹副避免错牙，按到底后工具进入全速拧紧状态，达到设定扭矩后内部的离合机构会自动脱开，切断动力输出同时发出清晰的咔哒反馈，提醒作业人员拧紧工序完成。扭矩调节环布置在机身中部的防滑胶套位置，作业人员不需要额外工具就可以旋转调节环，在工具标称的扭矩范围内调整输出值，调节环上的刻度可以和工艺文件要求的扭矩值快速对应，减少调机的辅助时间。

　　机身外壳采用分段式的金属壳体设计，主体段使用高强度铝合金经硬质阳极氧化处理，在保证结构强度的同时控制整体重量，长时间手持作业不容易产生疲劳，表面的防滑胶套覆盖了手持区域的大部分位置，即使手上沾有机油、切削液也能保持足够的握持摩擦力，避免工具滑脱。弯角输出端的壳体采用铬钼合金钢材质，因为这个位置在拧紧作业时会承受最大的反扭矩，普通铝合金材质容易在长期冲击载荷下出现开裂，合金钢壳体经过淬火处理后可以承受反复的扭矩冲击，输出端的方头采用标准的1/2英寸驱动尺寸，可以适配市面上绝大多数的标准套筒，不需要定制特殊的连接配件，降低了工具的使用成本。

　　从安装边界和外形尺寸来看，这款工具的整体长度控制在300mm左右，弯角部分的回转半径不超过40mm，可以伸入深度200mm以内的狭窄装配腔室，进气端的接头外径不超过15mm，不会和周边的管线、结构件产生干涉，机身的最大直径在38mm左右，手持握持的尺寸符合成年人手型的人机工程学要求，不需要额外加装辅助手柄就可以完成常规扭矩范围内的拧紧作业。工具的排气口布置在机身靠近扳机的位置，排气方向朝向斜下方，不会直接对着作业人员的手部或是作业面吹气，避免将作业面的铁屑、灰尘吹起影响作业视线，也能防止排气带出的冷凝水溅到装配零件表面造成锈蚀。内部的传动结构全部采用密封式润滑设计，日常使用过程中不需要频繁加注润滑脂，维护周期可以达到1000小时以上，适合流水线连续作业的使用需求，扭矩输出的重复精度可以控制在±3%以内，满足绝大多数工业装配场景的螺纹拧紧工艺要求，在多品种小批量的装配作业中，只需要更换对应规格的套筒就可以完成不同规格螺母的拧紧作业，不需要更换整台工具，工位的适配灵活性较强。
