带平衡器辅助支架的电动螺丝锁付机构

　　在消费电子组装、汽车零部件小总成装配、低压电器接线工位这类需要高频重复锁付螺丝的作业场景里，纯手持电动螺丝刀长时间操作会给作业人员手腕带来持续负荷，尤其是锁付M3-M6规格螺丝、单工位单日锁付量超过五百颗的场景下，手臂悬空带来的疲劳会直接影响锁付精度，甚至出现滑牙、浮锁的不良品。这套带平衡器的辅助锁付机构，核心就是通过顶部的弹簧平衡器承担螺丝刀的全部自重，让作业人员操作时仅需要施加轴向的进给压力和转动对位的微调力，大幅降低长时间作业的劳动强度。

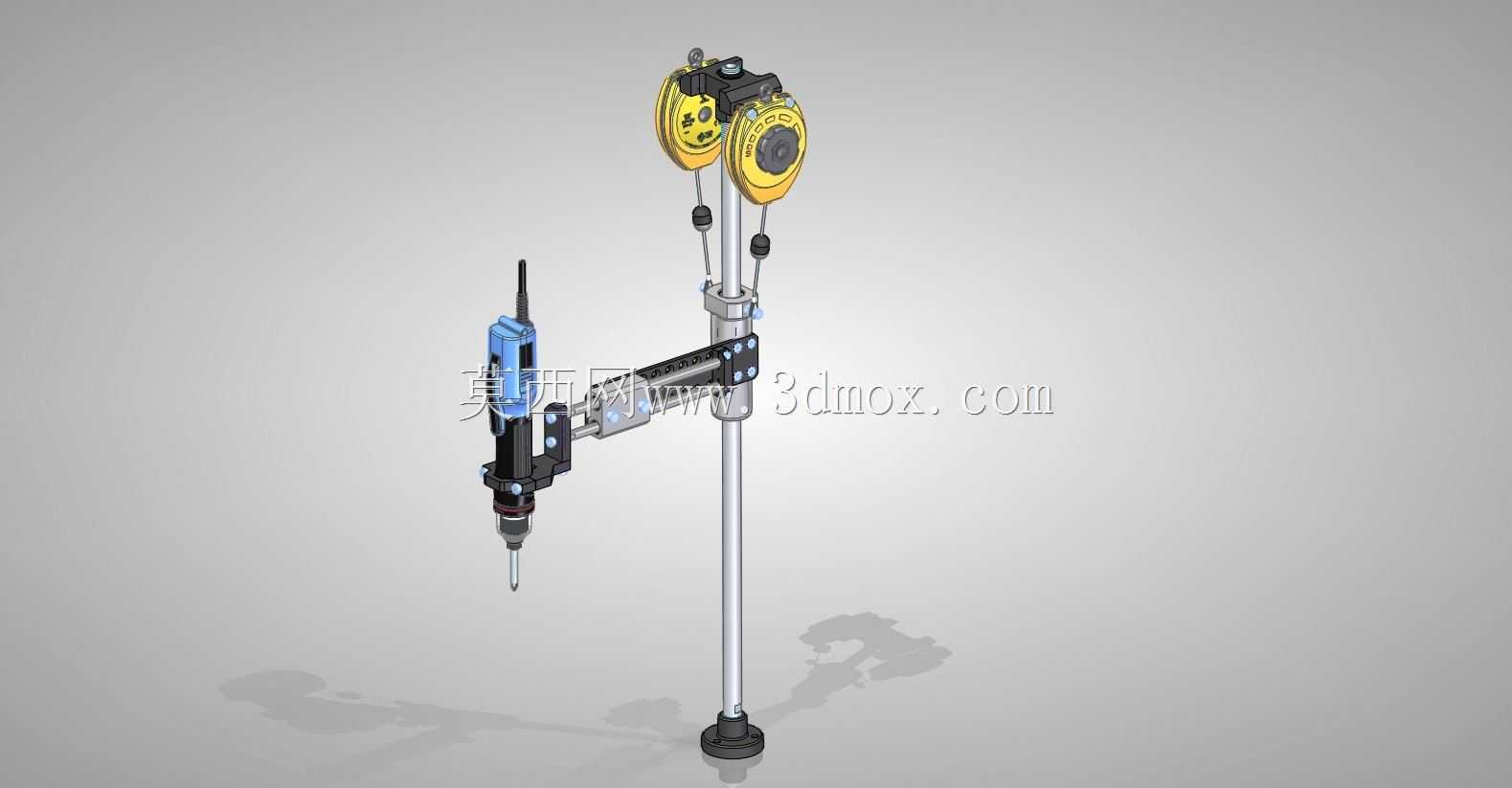

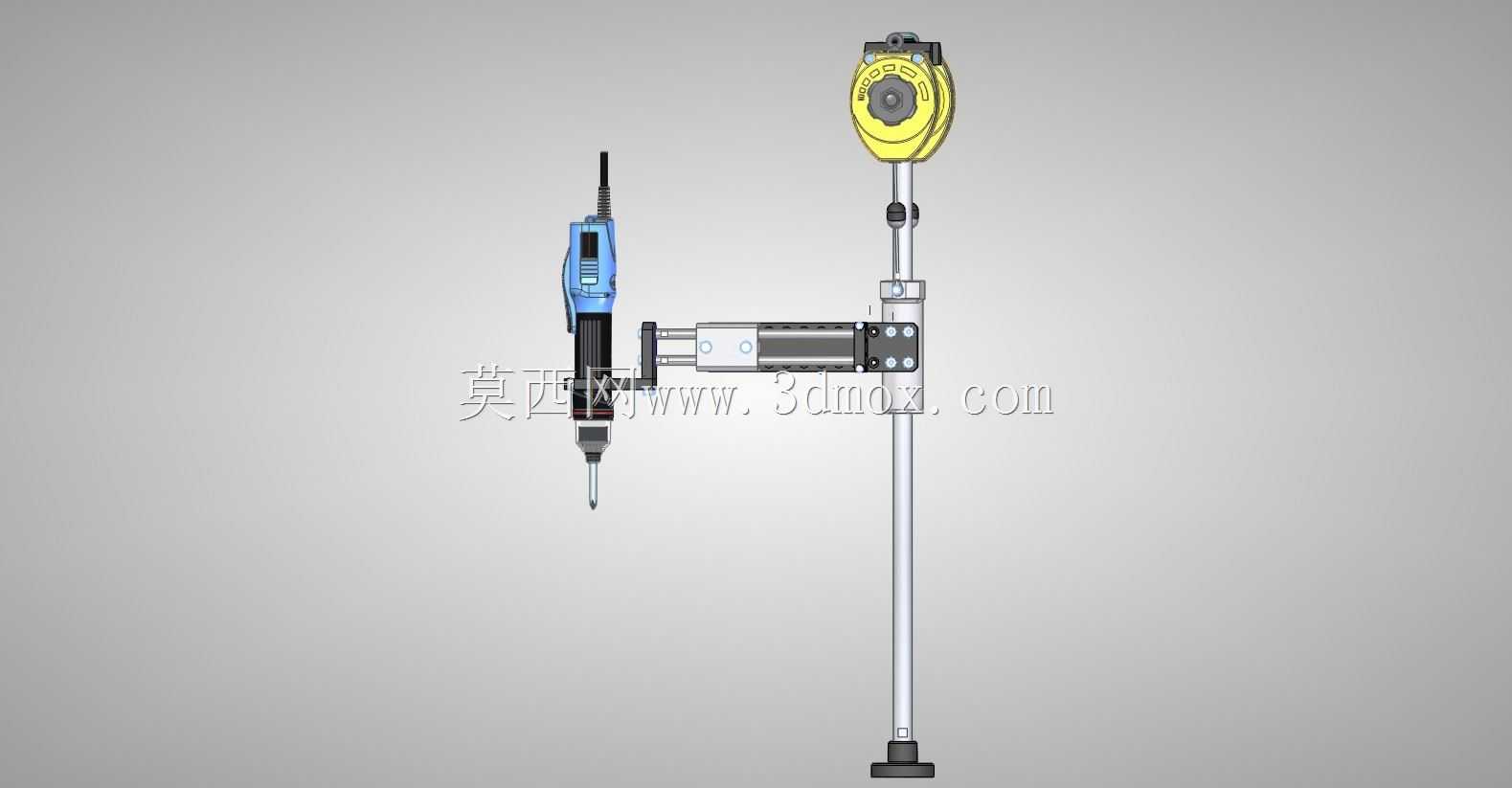

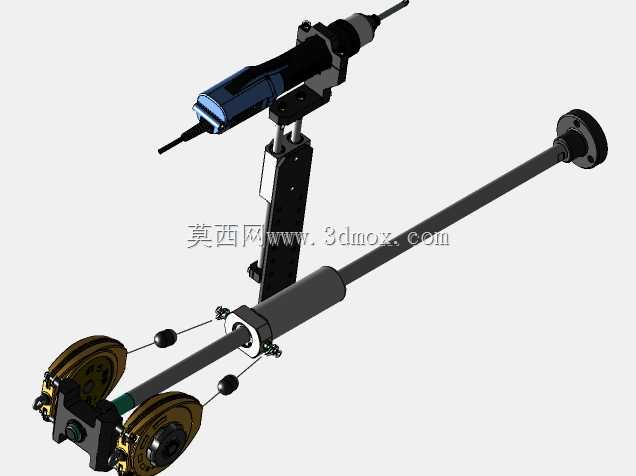

　　整套机构的支撑主体采用立式圆管立柱结构，底部设置带安装孔的法兰底座，可直接通过膨胀螺栓固定在钢制工作台台面，也可搭配T型槽螺栓固定在铝型材工作台上，安装时需要保证立柱的垂直公差控制在1mm/1000mm以内，避免支架臂滑动时出现卡滞。立柱上的横向调节臂采用可锁紧的滑动抱箍结构，抱箍与立柱配合的接触面镶嵌了聚四氟乙烯耐磨衬套，既可以保证臂体沿立柱上下滑动调整作业高度的顺畅度，又能在锁紧后提供足够的夹持力，避免锁付作业时臂体下坠。横向臂本身采用多段铰接结构，每段铰接点都带阻尼调节旋钮，可根据工位的实际作业范围调整伸展长度，覆盖半径600mm以内的作业区域，完全满足单人工作台面的操作需求，铰接点的阻尼可根据螺丝刀的实际重量调整，保证臂体在任意悬停位置都不会出现溜动。

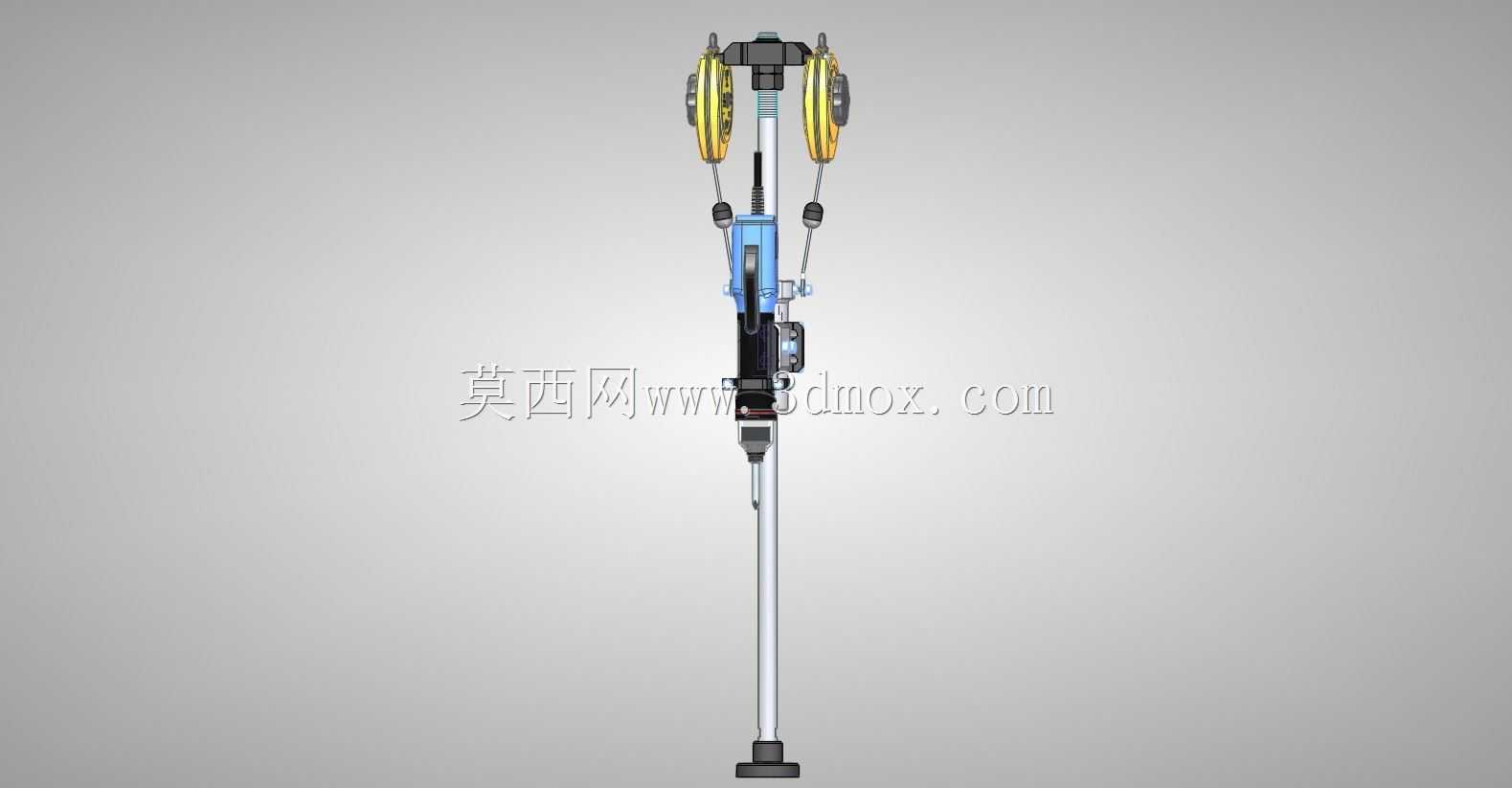

　　顶部配置的两个弹簧平衡器是整套机构的核心承载部件，采用蜗卷弹簧作为储能元件，可根据所挂载的电动螺丝刀重量调整弹簧预紧力，挂载重量覆盖0.5kg-3kg区间，适配市面上绝大多数直柄式、枪式电动螺丝刀及气动起子。平衡器的钢丝绳采用包塑不锈钢材质，伸出长度最大可达1.5米，配合横向臂的活动范围，可实现作业区域内任意位置的无阻碍移动，钢丝绳的回缩拉力与螺丝刀自重完全抵消，作业人员拿起螺丝刀时几乎感受不到工具重量，仅需要引导螺丝刀对准螺丝孔位即可。平衡器本身自带防坠锁止机构，一旦钢丝绳出现意外断裂，内部的棘爪会立刻锁止卷筒，避免工具坠落砸伤工件或作业人员。

　　螺丝刀挂载端采用快换式夹持结构，可根据不同型号螺丝刀的手柄直径更换对应的橡胶衬套，夹持力度可通过侧面的锁紧螺钉调节，既保证工具不会在作业过程中脱落，又能在需要更换工具时快速拆装。夹持座上预留了螺丝批头收纳位和扭力调节的操作空间，作业人员不需要拆下螺丝刀即可完成批头更换和扭力参数调整。整套机构的管线全部沿立柱和横向臂内侧的走线槽布置，螺丝刀的电源线或气管不会在作业过程中与工件、周边工装发生缠绕，走线槽的转角处都做了圆弧过渡处理，避免管线长期弯折出现破损。

　　从结构设计的角度来看，这套机构没有采用复杂的传动结构，全部通过机械结构实现自重抵消和位置悬停，不需要外接气源或电源，本身的故障率极低，日常维护仅需要定期在铰接点和滑动衬套处涂抹少量润滑脂，检查平衡器的弹簧预紧力是否出现衰减即可。安装时需要注意，立柱的安装位置要避开工作台面的物料堆放区，横向臂的最低下降高度要高于工作台面放置的最高工件50mm以上，避免臂体移动时刮碰工件。对于需要锁付不同规格螺丝、频繁更换螺丝刀的工位，可在夹持座上加装辅助挂钩，用来挂载不同扭力等级的备用工具，平衡器的拉力可根据挂载的总重量同步调整，保证操作手感始终处于轻盈状态。

　　在实际产线应用中，这类辅助锁付机构除了降低作业疲劳之外，还能间接提升锁付质量的稳定性，因为作业人员不需要承担工具重量，手部的抖动会明显减小，螺丝刀对准螺丝孔位的准确率更高，锁付时的轴向进给压力也更容易控制，减少了因为对位偏移导致的批头滑牙、螺丝头损伤的问题。对于需要严格控制锁付扭力的工位，平衡器的恒定拉力不会对螺丝刀施加额外的轴向力，不会干扰电动螺丝刀本身的扭力到达自停功能，保证每颗螺丝的锁付扭力都符合工艺要求。
