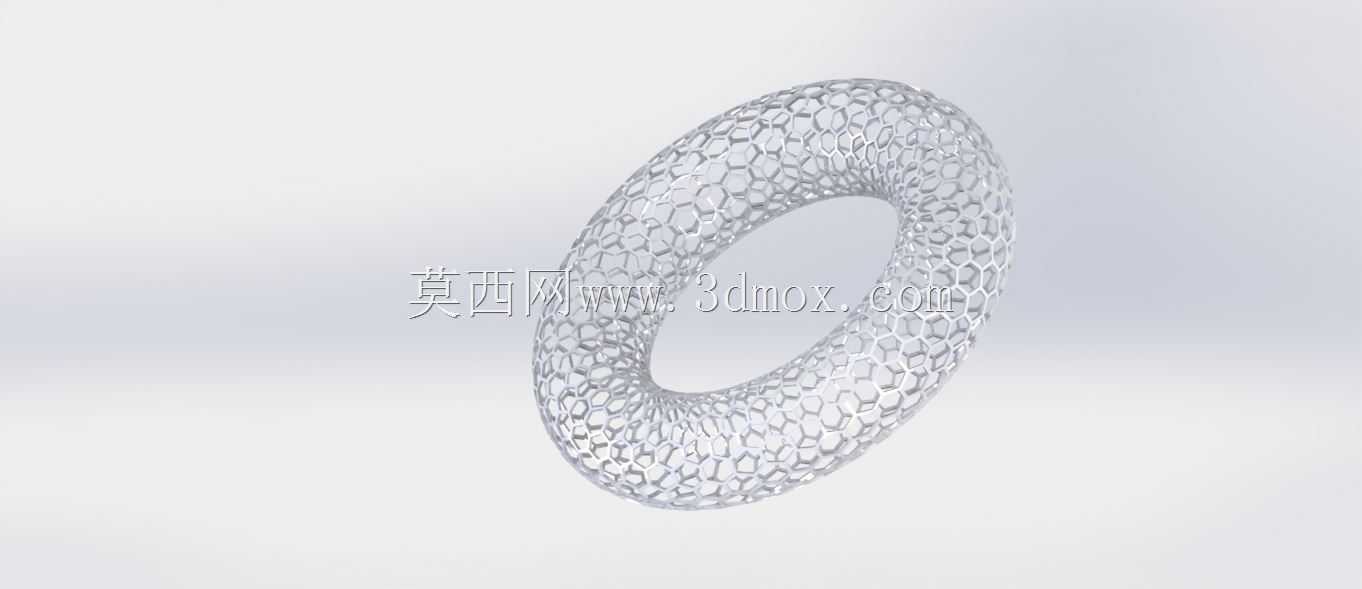

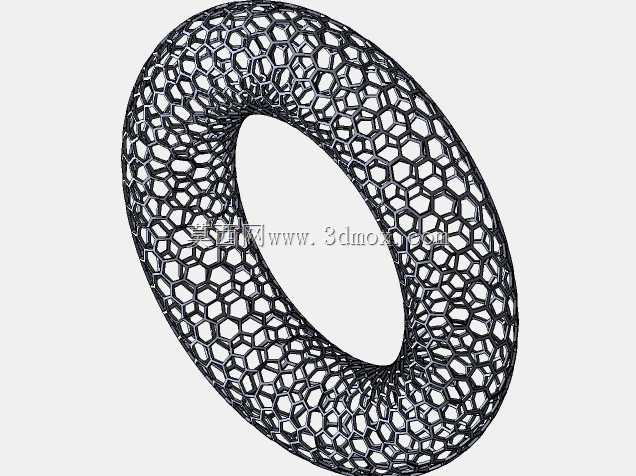

六角形镂空圆环网格结构设计

　　这类六角形圆环网格结构，在流体整流、过滤载体、轻量化支撑构件场景中有着较为广泛的应用，不同于常规实心环形构件，全镂空的六角网格排布能够在保证整体环形刚度的前提下，大幅降低构件自身重量，同时网格间隙可以为流体通过、介质附着提供充足的空间。从实际工程使用角度来看，这类结构常被用作流体管路中的整流栅，安装在管道变径、弯头后方的直管段位置，通过六角网格的导流作用打散管路内的紊流涡团，让下游的流量、压力检测元件获得更稳定的流场数据，减少测量误差；也可以作为过滤元件的支撑骨架，外层包覆过滤滤网后，环形的结构能够提供更大的过流面积，相比平面滤网支撑结构，环形布置的过流面在相同安装通径下，有效过流面积可以提升40%以上，同时六角网格的均匀受力特性，能够承受流体正向、反向的压力冲击，不会出现局部应力集中导致的骨架变形问题。

　　在设计思路上，整体以标准圆环为基础基体，首先确定环形的中心回转半径与环体截面直径，这两个参数直接决定了构件的安装边界，需要匹配对应安装位置的管路通径或者安装腔体的尺寸，保证构件能够顺利嵌入安装位，不会和周边的壳体、管路壁面发生干涉。网格单元采用正六角形排布，是因为正六角形属于平面内最具结构效率的排布形式，相同单元面积下，六角形网格的杆件受力更加均匀，在承受径向压力、轴向扭转力的时候，每个网格边的应力差远小于方形、三角形网格，不会出现局部杆件应力超限断裂的问题。建模过程中需要先在环体的展开平面上完成六角网格的阵列排布，保证每个六角单元的边长一致，网格间隙均匀，之后通过曲面缠绕的方式将平面网格映射到圆环曲面上，再对网格杆件做统一的倒圆角处理，避免尖锐棱角带来的应力集中，同时也能减少流体经过时的阻力，降低流场中的局部压损。

　　从安装边界来看，这类环形网格构件的轴向尺寸通常控制在环体截面直径的1.2倍以内，安装时多采用外圈嵌入安装槽的固定方式，因此建模时需要严格控制圆环的外圆尺寸公差，外圈表面需要保持光滑，没有网格杆件突出，保证和安装槽的配合精度；内圈位置同样需要做平滑过渡处理，避免网格边缘突出影响流体的正常通流。在结构强度校核环节，需要重点验证网格杆件在额定工作压力下的变形量，通常要求最大变形量不超过网格间隙的1/10，防止受压后网格杆件变形堵塞过流间隙，影响正常的通流或者过滤效果。另外这类网格结构如果用作催化载体的话，六角形的单元内壁还可以为催化介质提供更大的附着面积，相比光滑环形表面，附着面积可以提升数倍，同时镂空结构能够让介质和流体充分接触，提升反应或者过滤的效率。在实际加工适配性上，这种均匀的网格结构既可以通过3D打印直接一体成型，也可以通过冲压拼接的方式制作，建模时保证所有网格杆件的壁厚一致，能够减少加工过程中的变形问题，不管是金属3D打印的熔融成型，还是钣金冲压的弯折成型，均匀的壁厚都能让成型过程中的应力分布更均匀，降低成品的不良率。
