信号测试实验用精密装夹定位装置

　　在电子元器件性能验证、射频模块校准、传感器信号标定这类实验场景里，测试件的装夹定位精度直接决定了信号采集的有效性——哪怕装夹面存在0.1毫米的偏移，或是角度调节存在1度的偏差，都可能让信号反射率、传输损耗这类核心测试数据出现量级偏差，最终导致实验结果完全失去参考价值。这套信号测试实验装置，正是针对这类高精度测试场景的装夹需求开发的专用工装。

　　从实际使用场景来看，这套装置可以适配微波暗室里的天线方向图测试、实验室环境下的传感器信号一致性校验、产线端的射频模块出厂抽检等多个环节，核心作用是为被测件提供稳定的安装基准，同时支持多维度的角度与位置微调，让被测信号端能够精准对准信号发射/接收探头，消除装夹误差带来的测试干扰。不同于通用型台钳这类通用装夹工具，这套装置的所有调节机构都做了阻尼限位设计，调节过程中不会出现窜动、空程的问题，测试过程中哪怕周边设备存在轻微振动，被测件的位置也不会发生偏移。

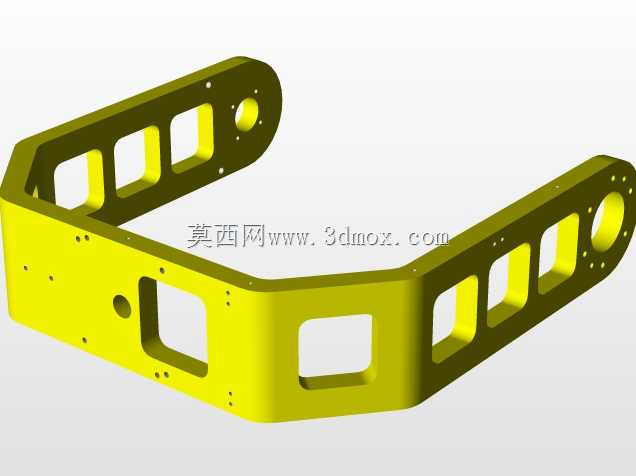

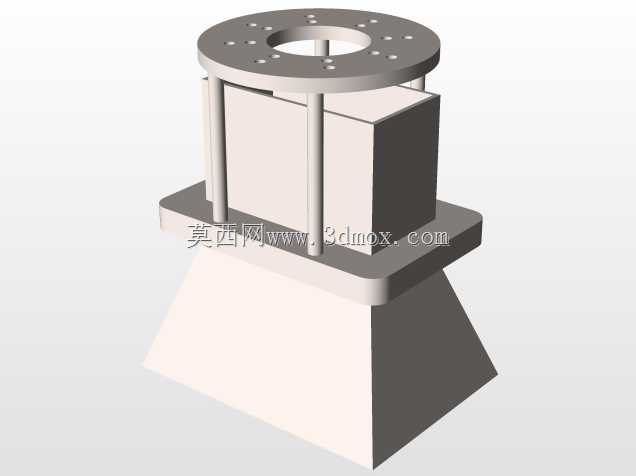

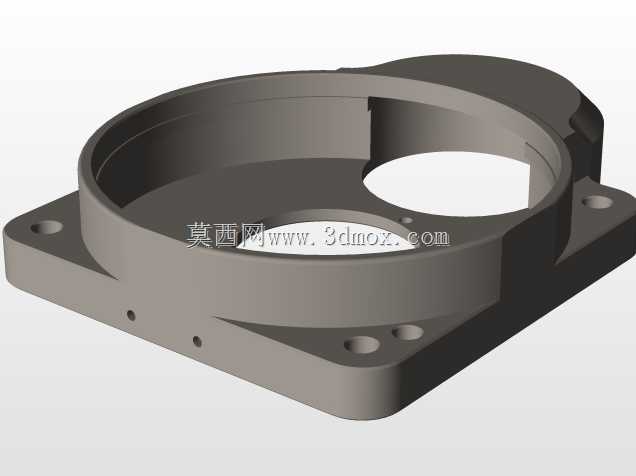

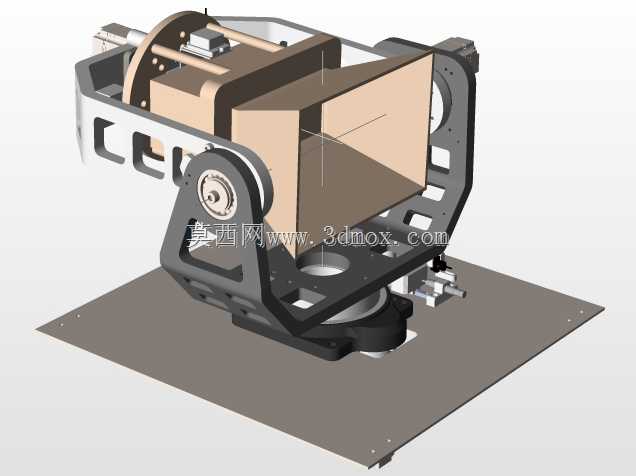

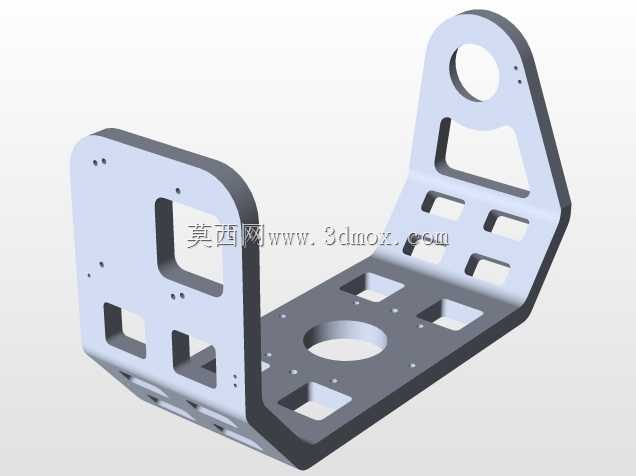

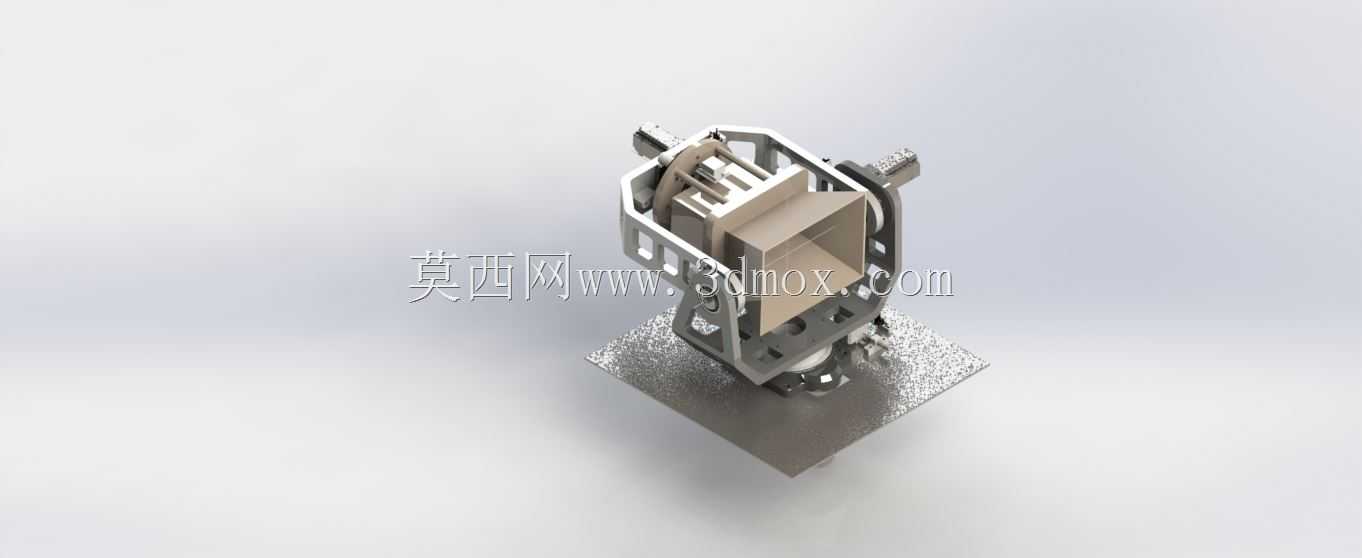

　　设计层面上，整套装置采用了分层式的结构逻辑，底部是方形安装基板，基板表面做了网格状的安装孔位布局，既可以通过螺栓直接固定在光学平台、测试台架上，也可以搭配减震垫使用，适配不同的安装台面。基板上方的核心装夹框架采用了框式镂空结构，一方面是为了降低金属结构本身对信号的遮挡与反射——镂空区域的占比经过反复校核，既保证了结构刚性，又能最大程度减少金属件对信号传输路径的干扰；另一方面镂空结构也方便测试线缆的走线，被测件的馈线、信号线可以直接从框架的镂空位置穿出，避免线缆弯折带来的信号损耗。

　　角度调节部分采用了双轴铰接结构，支持俯仰、水平两个维度的角度调整，调节到位后可以通过侧面的锁紧旋钮完成固定，锁紧力经过调校，既不会因为锁紧力过大导致框架变形，也不会因为锁紧力不足出现角度滑移。装夹端采用了快换式的卡槽设计，可以根据不同尺寸的被测件快速更换适配的装夹块，不需要重新拆装整个框架，能够大幅缩短实验准备阶段的装夹时间。

　　从安装边界来看，底部安装基板的边长控制在常规光学平台的孔位间距整数倍位置，四个安装孔的位置完全匹配标准光学平台的M6安装孔阵列，不需要额外加工转接板就可以直接完成固定。整套装置的整体高度经过优化，当安装在标准高度的测试台面上时，装夹中心的高度刚好匹配常规信号探头的安装高度，不需要额外垫高或是调整探头位置。装夹框架的内部有效装夹空间覆盖了常规小型传感器、射频模块、小型天线这类常见被测件的尺寸范围，对于尺寸稍大的被测件，也可以通过更换加长装夹臂的方式扩展装夹范围。

　　在细节处理上，所有与被测件接触的装夹面都做了非金属绝缘衬层处理，避免金属装夹件与被测件的引脚、导电部位接触造成信号短路，同时衬层采用低介电常数的材料制作，不会对测试信号产生额外的干扰。所有调节旋钮的位置都设置在框架的侧面，操作人员在测试位就可以完成角度微调，不需要探身到装置上方操作，避免人体遮挡信号路径影响测试结果。整套装置的结构件全部采用轻量化的铝合金材质制作，在保证结构刚性的前提下控制了整体重量，方便在不同测试工位之间转运使用，同时铝合金表面做了哑光导电氧化处理，既可以避免表面反光影响光学类测试的辅助对准，也能起到一定的电磁屏蔽作用，减少外界杂散信号对测试过程的干扰。

　　实际使用过程中，这套装置可以有效降低测试前的装夹对位时间，传统装夹方式每次更换被测件后需要反复调整位置、核对对准度，往往要花费十几分钟才能完成准备工作，使用这套装置后，只需要将被测件卡入对应装夹块，锁紧后微调角度即可，整个过程只需要一两分钟就能完成，同时装夹重复精度可以控制在0.05毫米以内，角度重复精度优于0.2度，能够充分满足各类高精度信号测试实验的装夹需求。
