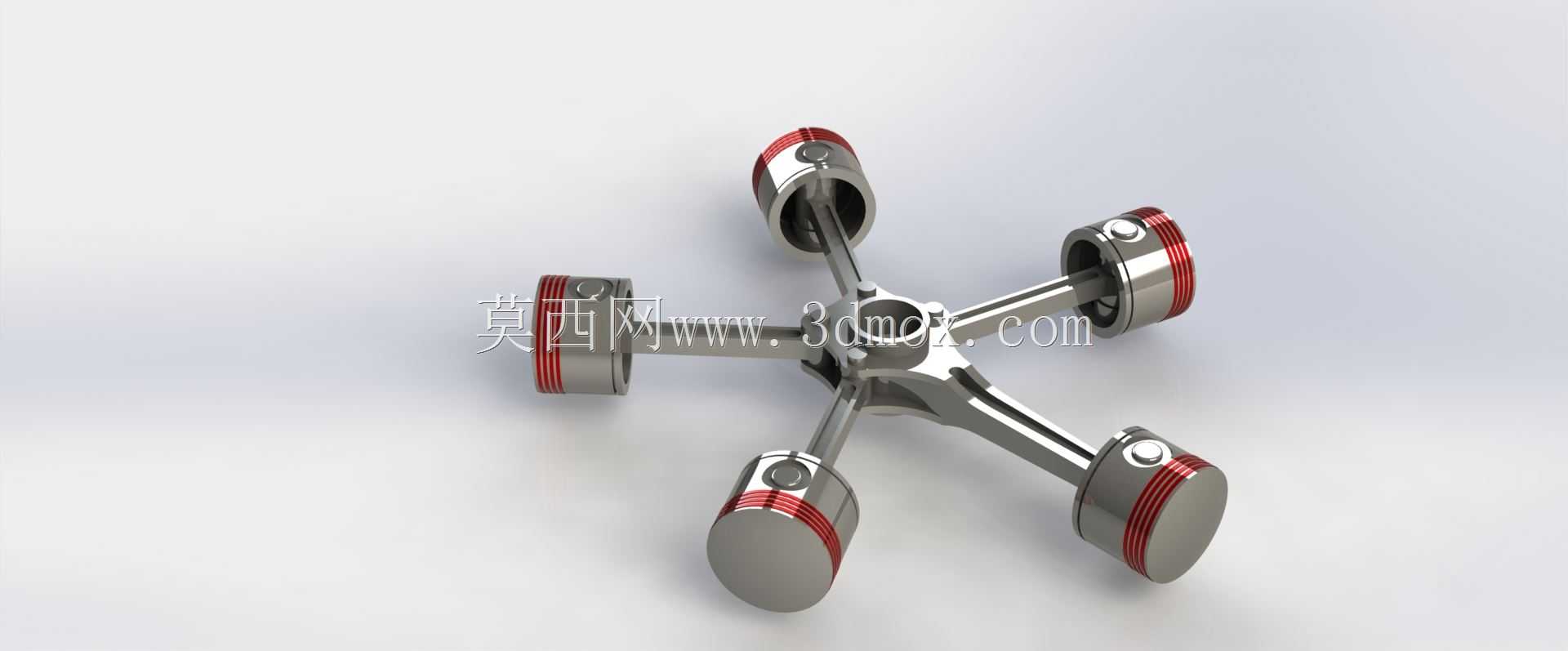

星型排布旋转发动机活塞连杆组结构

　　这套星型布局的活塞连杆组件，主要适配小排量旋转式内燃机的动力输出端，在航模动力、小型便携发电机组、轻型无人机动平台的动力单元中应用较多，区别于传统直列、V型排布的活塞结构，六组活塞沿中心曲柄轴呈圆周等角度分布，能在相同缸径行程参数下获得更紧凑的径向安装尺寸，同时抵消各缸往复运动产生的一阶二阶惯性力，降低整机运行时的振动幅值。从实际功能来看，每组活塞承担气缸内燃气燃烧后的压力承接作用，通过活塞销将爆发力传递给连杆，再由连杆带动中心曲柄做连续回转运动，最终把燃料燃烧的热能转化为旋转机械能对外输出。设计过程中首先要匹配对应气缸的缸径公差，活塞头部的环槽位置预留了气环、油环的安装空间，环槽的宽度、深度公差控制在微米级，

　　避免工作过程中出现漏气、窜油的问题；活塞裙部做了微椭圆型线修正，适配热态工况下的热膨胀变形量，保证活塞在气缸内往复运动时不会出现卡滞，同时能维持合理的配合间隙，减少摩擦损耗。连杆部分采用了工字型截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动件的质量，减少曲柄轴的动平衡校正配重需求，连杆大小头的孔位同轴度、圆柱度公差严格按照内燃机设计规范设定，小头端通过活塞销与活塞铰接，配合滚针轴承降低铰接位置的摩擦阻力，大头端统一铰接在中心曲柄的曲柄销上，六组连杆的大头端采用错位排布结构，避免回转过程中出现运动干涉。中心曲柄的主轴颈位置预留了轴承安装位，可适配深沟球轴承或滑动轴瓦结构，根据不同的转速工况选择对应的支撑形式，

　　曲柄的平衡块与六组活塞连杆的往复质量做了精准匹配，整机装配后无需额外添加过多平衡配重就能达到G2.5级的动平衡精度，适配最高每分钟上万转的运行工况。安装边界方面，整套组件的径向最大尺寸由活塞外止点位置决定，轴向尺寸由连杆大头的排布宽度决定，安装时需要保证中心曲柄的主轴颈与各气缸的中心轴线处于同一垂直平面，各气缸的中心轴线交汇于曲柄销的中心位置，角度偏差控制在0.1度以内，避免连杆工作时承受额外的侧向弯矩，缩短部件使用寿命。实际运行过程中，六组活塞按固定的点火顺序依次完成进气、压缩、做功、排气冲程，相比同排量的单缸发动机，动力输出的平顺性有明显提升，扭矩波动幅度能降低60%以上，同时因为采用圆周排布结构，整机的散热面积更大，

　　风冷工况下也能维持合理的工作温度，不需要额外设计复杂的水冷流道，简化了整机的外围结构。活塞顶部的凹坑形状匹配燃烧室的结构设计，能引导进气涡流形成，提升油气混合的均匀度，优化燃烧效率，降低燃油消耗率与尾气排放值；活塞销采用全浮式设计，工作过程中可在活塞销座与连杆小头孔内自由转动，使磨损均匀分布在销的整个外圆表面，延长部件的更换周期。连杆杆身的过渡位置做了大圆角处理，避免应力集中导致的疲劳断裂问题，材料选用高强度锻造铝合金，在保证强度的同时降低部件质量，进一步提升发动机的响应速度，适配对动力重量比要求较高的应用场景。
