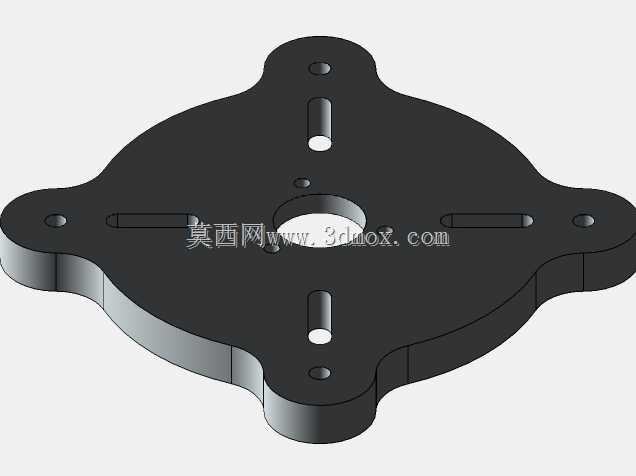

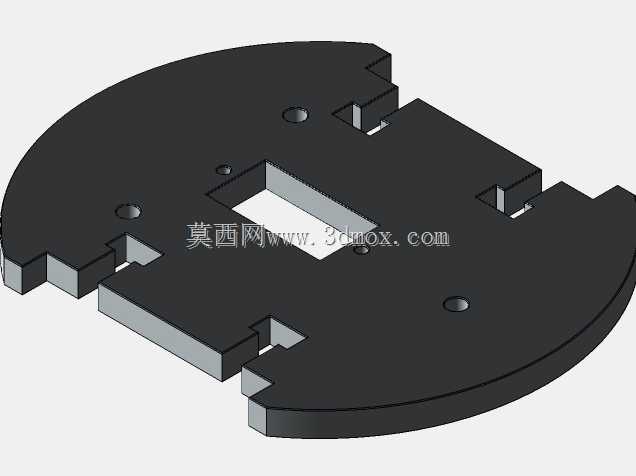

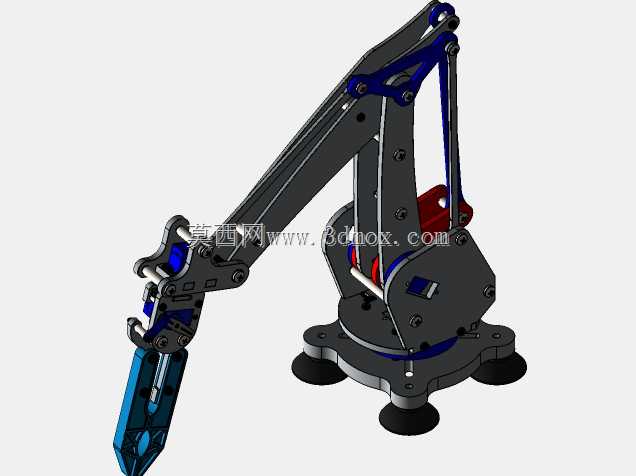

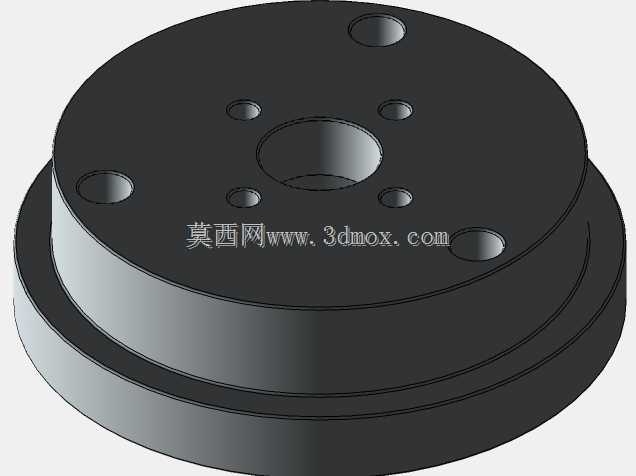

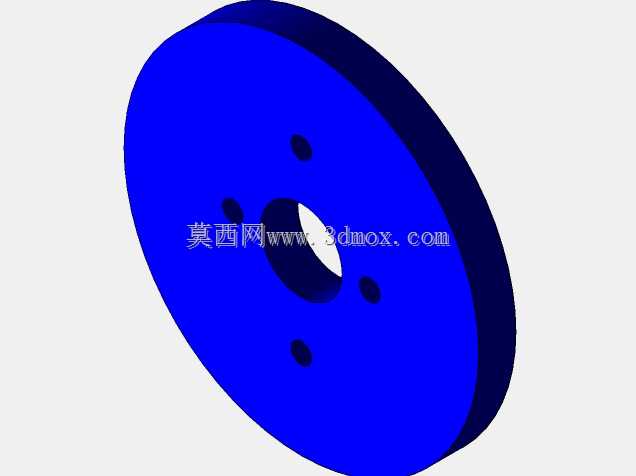

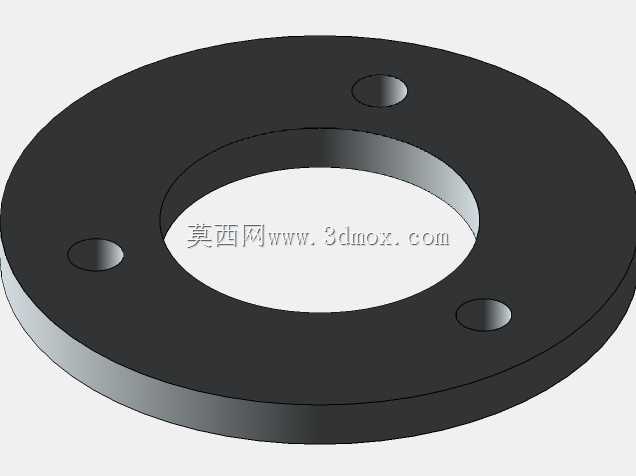

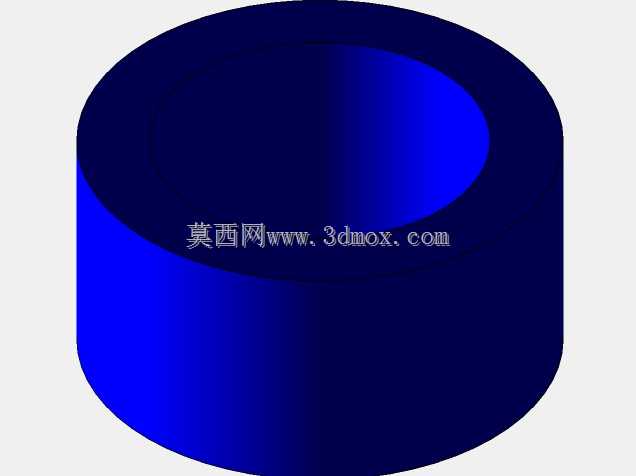

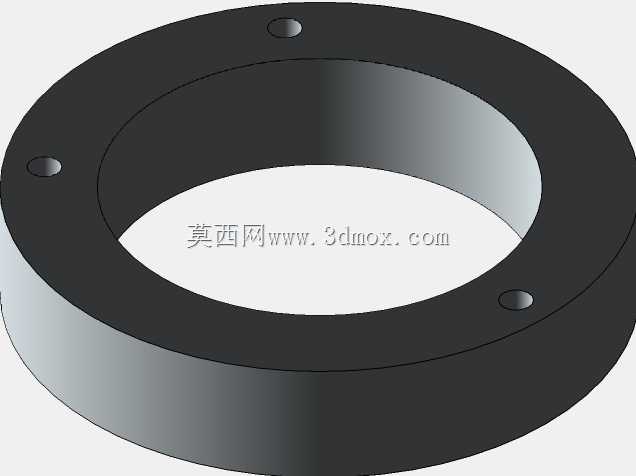

这款多关节机械臂的结构设计,最初是面向小型精密装配工位的上下料需求做的方案,在3C电子零部件分拣、实验室样本转运、小型注塑件取件这类轻载作业场景里,这类桌面级机械臂的适配性远高于大型工业机器人。从底座结构来看,采用了三吸盘式的安装固定方式,区别于传统螺栓锁紧的安装形式,三个真空吸盘沿底座圆周均布,单吸盘有效吸附直径在60mm左右,安装时不需要在工作台面打孔,只要台面平面度满足0.1mm/100mm的要求,就能快速完成固定,底座整体回转直径控制在280mm以内,安装边界占用的台面尺寸不超过300mm见方,对于空间局促的流水线旁工位、教学实验台这类场景非常友好,不会占用过多的操作空间。

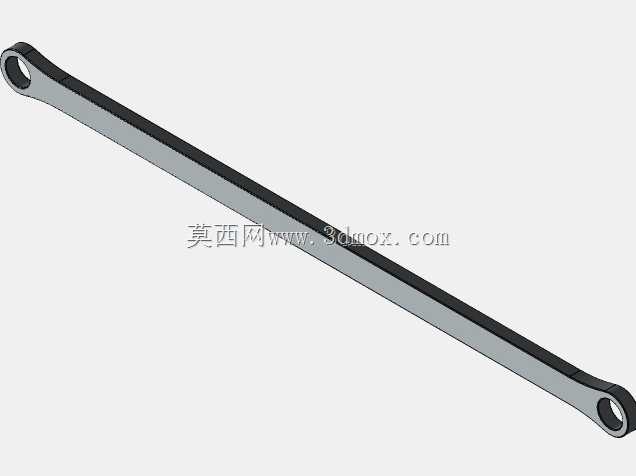

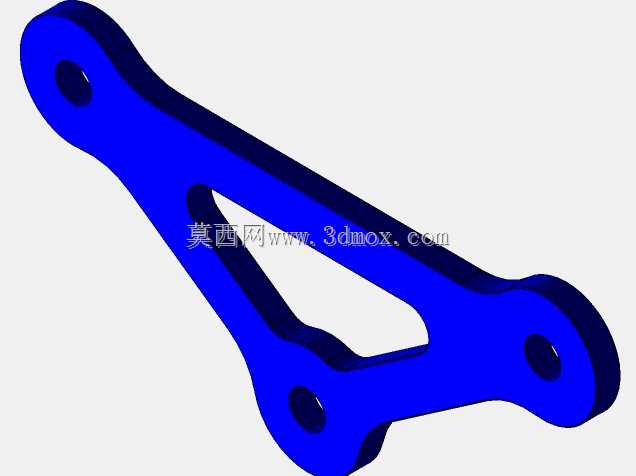

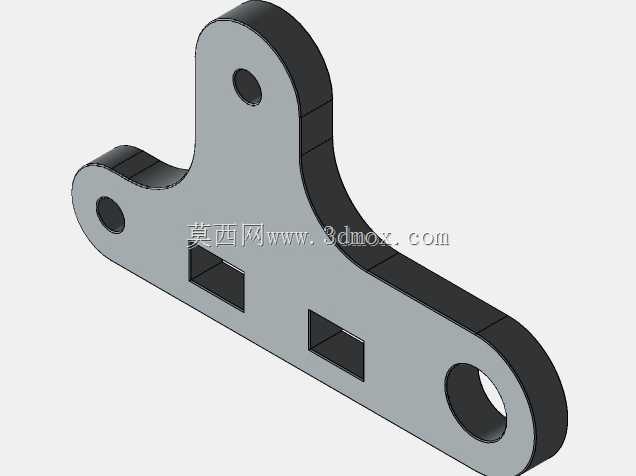

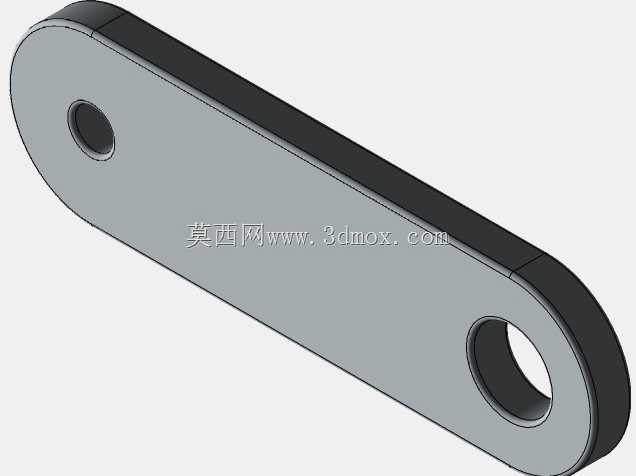

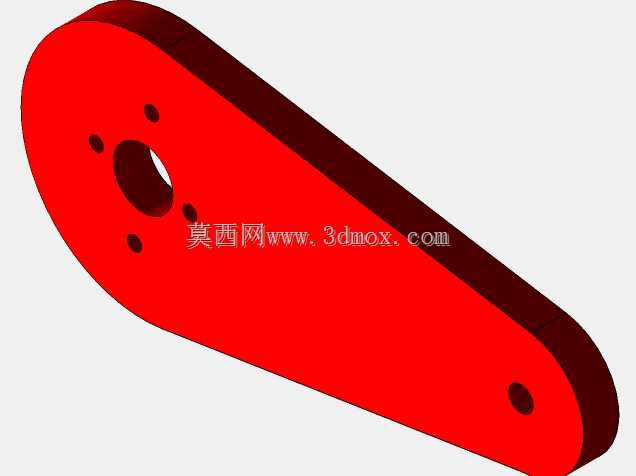

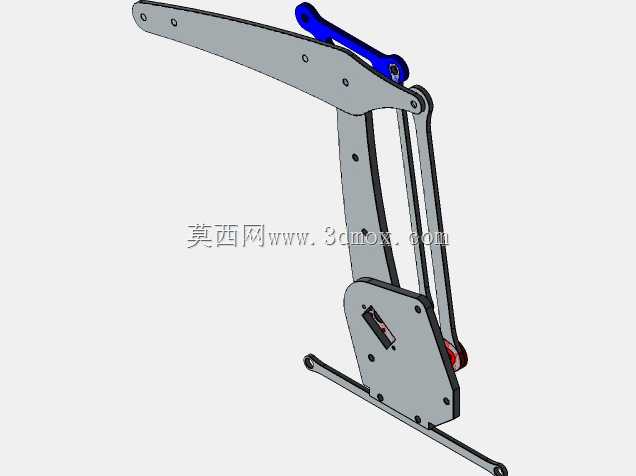

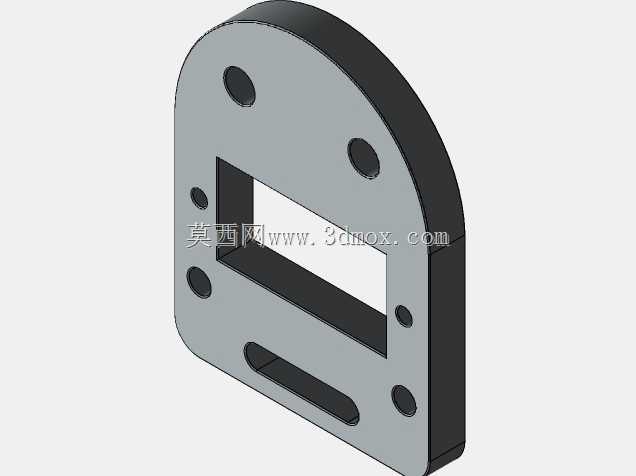

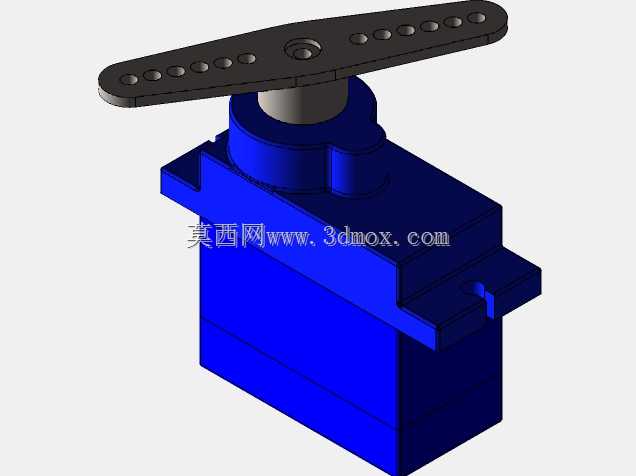

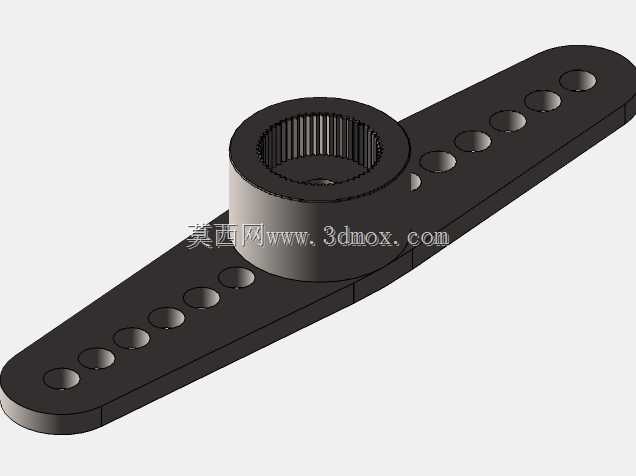

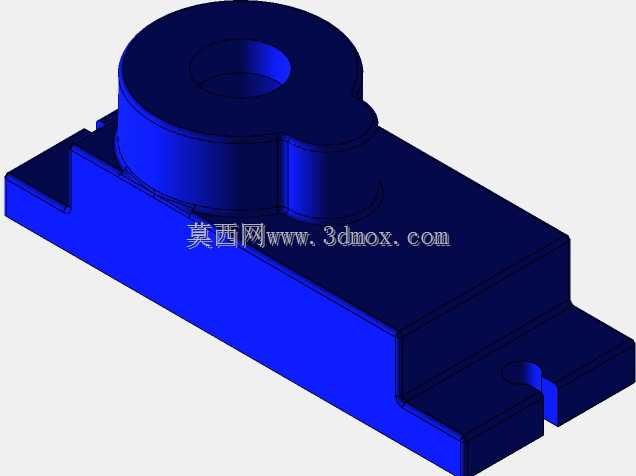

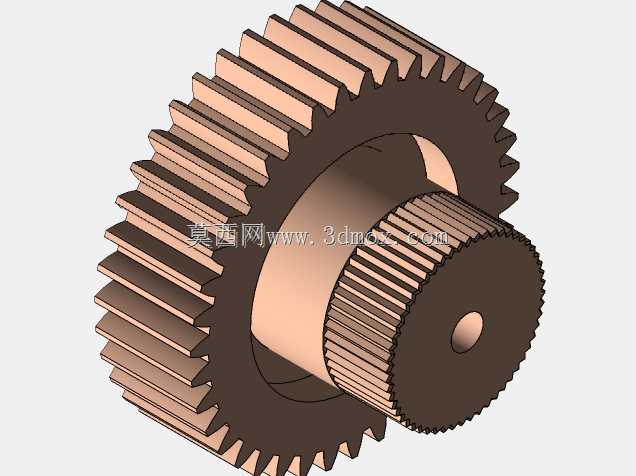

关节部分的设计采用了平行四边形连杆机构来实现大臂的俯仰传动,这种结构的优势在于可以将驱动部件的安装位置向底座侧偏移,降低臂体自身的运动惯量,臂体完全伸展时的水平作业半径能达到420mm,垂直方向的作业行程覆盖底座安装面以上50mm到380mm的区间,末端负载额定设计值为2kg,完全满足小型电子元器件、轻型塑料件的搬运需求。大臂和小臂的连接关节采用了双支点轴承支撑结构,能有效抵消末端负载带来的倾覆力矩,减少关节处的旷量,重复定位精度可以控制在0.2mm以内,满足轻载分拣、点胶辅助、工件搬运这类常规作业的精度要求。

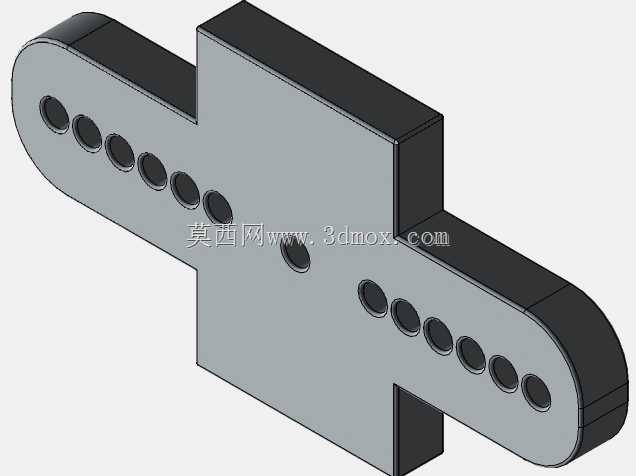

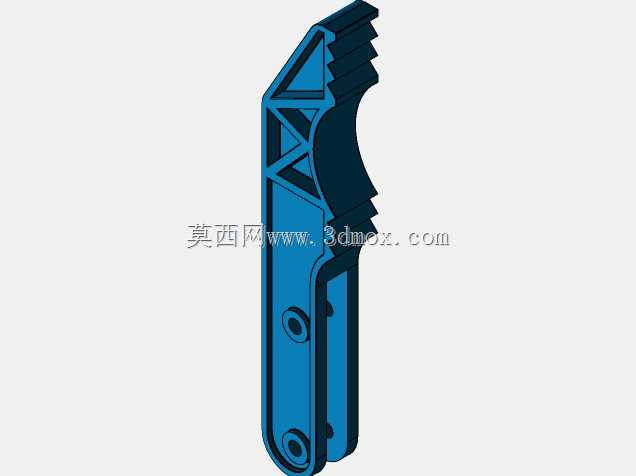

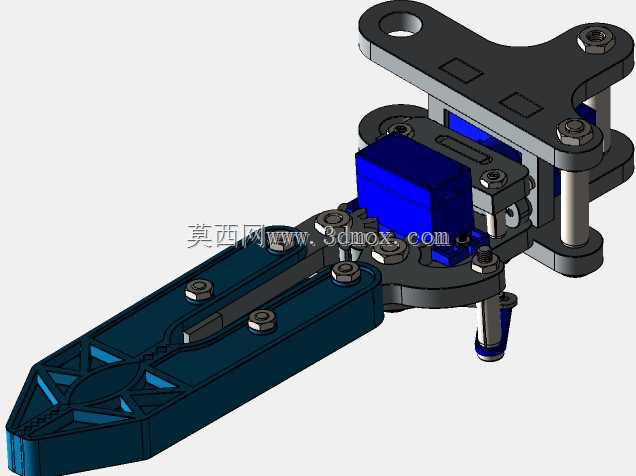

末端执行器预留了标准的安装接口,当前配置的是真空吸盘夹具,也可以根据实际作业需求更换夹爪、画笔、点胶头等不同功能的末端工具,接口的安装孔位采用通用的20mm孔距设计,和市面上多数小型末端执行器的安装尺寸兼容,不需要额外做转接件就能快速更换。臂体的走线全部采用内置式设计,气管和线缆从关节内部的穿线孔穿过,运动过程中不会出现管线拖拽、剐蹭周边设备的问题,也能减少车间粉尘、切削液对管线的侵蚀,提升设备长期运行的可靠性。

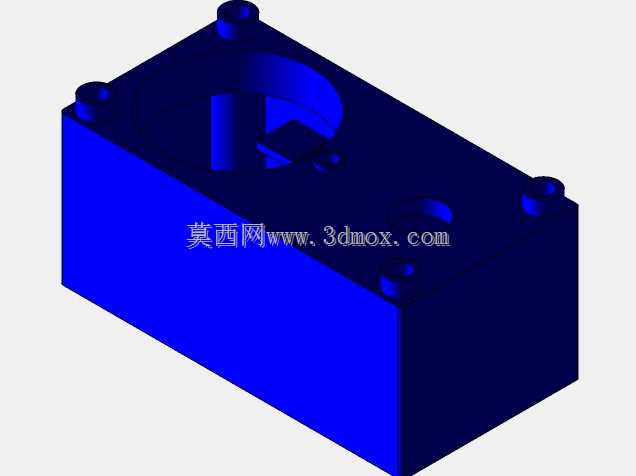

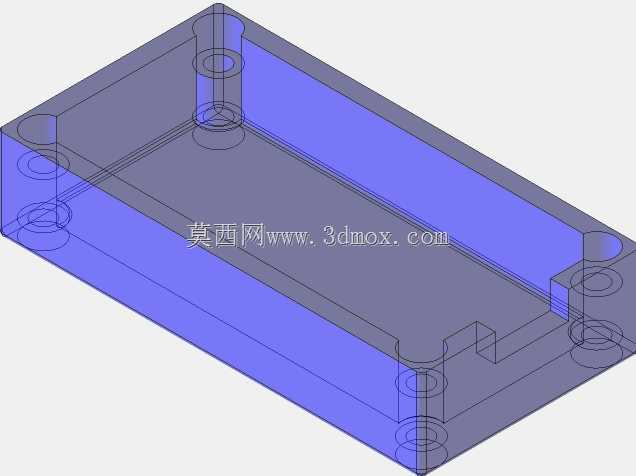

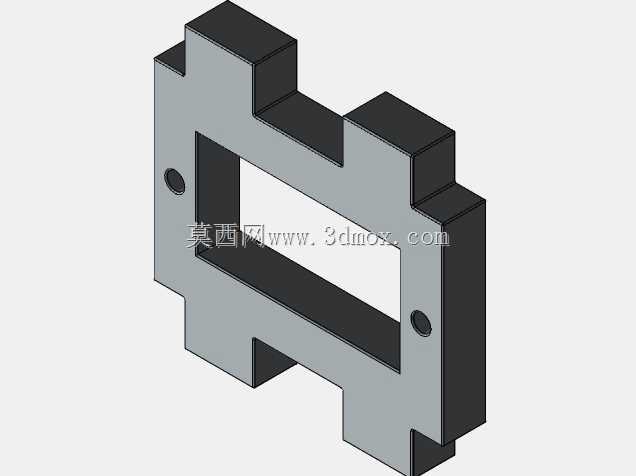

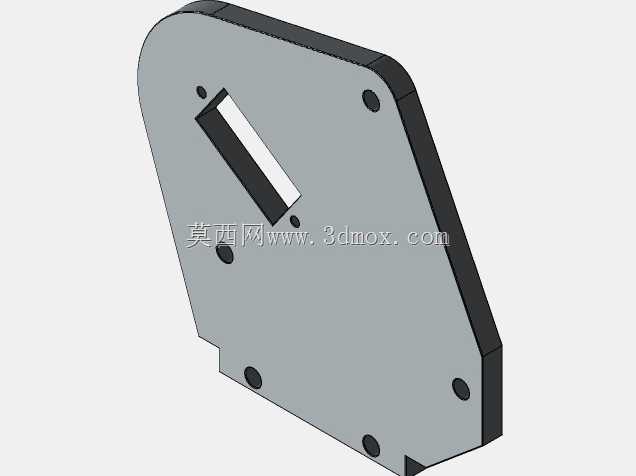

从设计思路上,这款机械臂没有追求过高的参数冗余,所有结构尺寸都是围绕桌面级轻载作业的实际需求做的匹配,臂体主体采用铝合金板材拼接的结构,在保证结构刚性的前提下控制整体自重,整机不含驱动部件的重量不到8kg,单人就能完成搬运和工位转移。关节处的限位结构做了硬限位加软限位的双重设计,硬限位块设置在每个关节的运动极限位置,避免运动超程造成结构损坏,同时预留了传感器安装位,可以加装光电限位开关实现电气层面的行程保护。底座内部预留了驱动板、气路电磁阀的安装空间,所有控制元件都可以集成在底座内部,不需要额外配置外置的控制箱,进一步减少了设备整体的占用空间。
在实际应用中,这类小型机械臂既可以单独作为工位作业设备使用,也可以多台组合组成小型自动化作业单元,比如在小型零件的检测工位,一台负责上料取件,一台负责将检测完成的工件分类放置到料盒里,不需要搭建复杂的大型流水线,就能实现小批量生产的自动化升级。对于教学场景来说,这款机械臂的结构全部外露,关节的传动原理、连杆的运动关系都能直观观察到,也适合作为机械原理教学、机器人编程实训的实操载体,学生可以直接在这个结构基础上做二次开发,更换不同的末端工具实现不同的作业功能,理解多轴机器人的运动逻辑和结构设计要点。

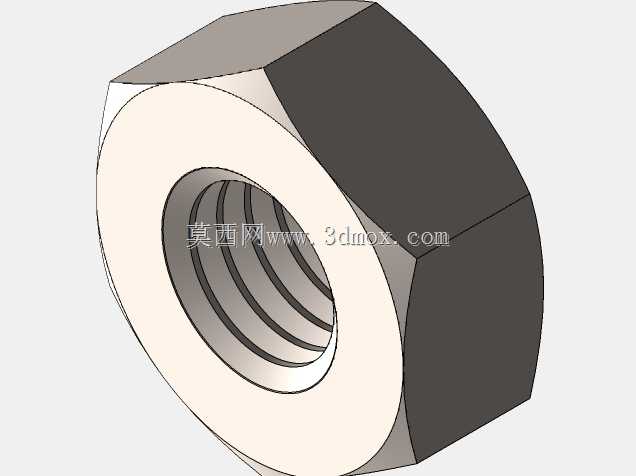

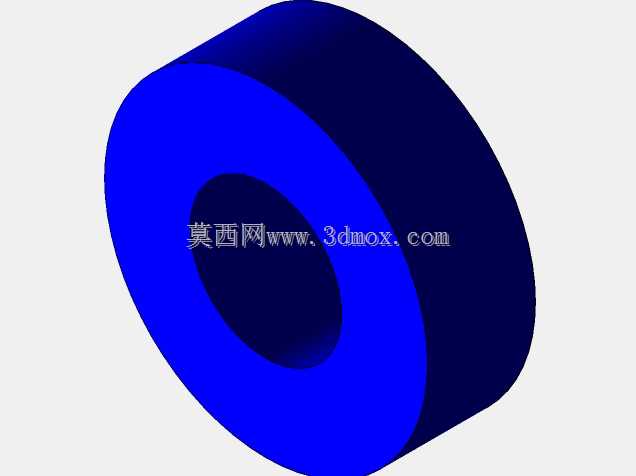

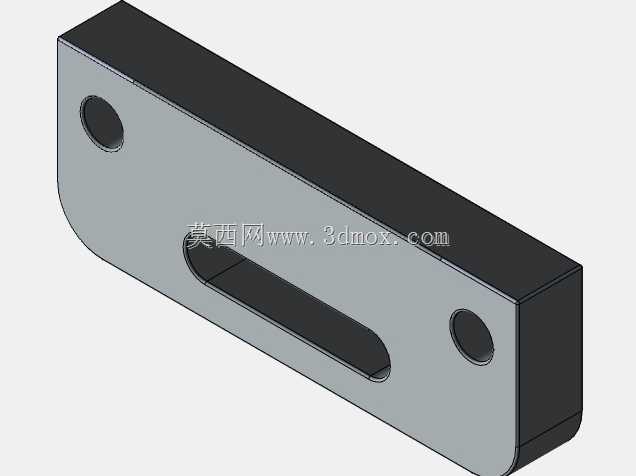

结构细节上,每个关节的铰接处都采用了耐磨衬套加锁紧螺母的配合形式,长期运行出现磨损间隙后,可以通过调整锁紧螺母的预紧力消除旷量,不需要整体更换铰接部件,后期维护的成本很低。臂体上的减重孔不是单纯为了外观做的装饰,而是经过受力仿真后在应力富余的区域去除材料,既降低了臂体自重,也不会影响整体的结构刚性,在额定负载下臂体末端的形变量控制在0.3mm以内,不会因为臂体变形影响作业精度。吸盘底座的每个吸盘都配有独立的气路接口,可以单独调整每个吸盘的吸附压力,在表面略有不平整的台面上安装时,也能通过调整单个吸盘的压力保证整体固定的稳定性,不会因为个别吸盘漏气导致设备移位。
