集成钻削功能的多爪夹持机械臂结构

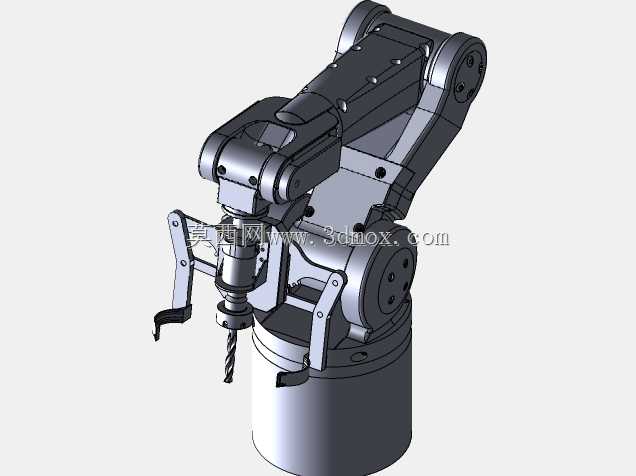

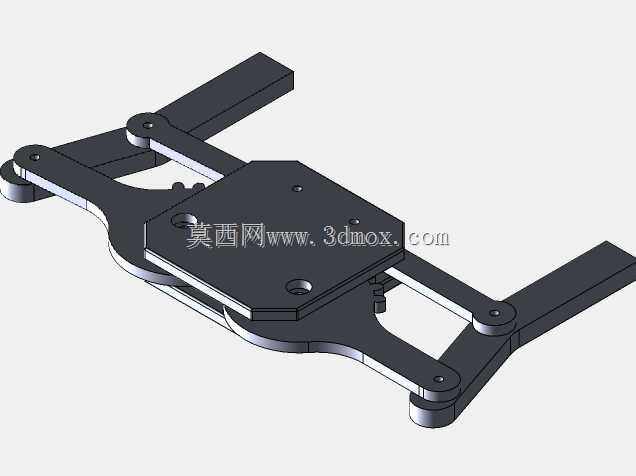

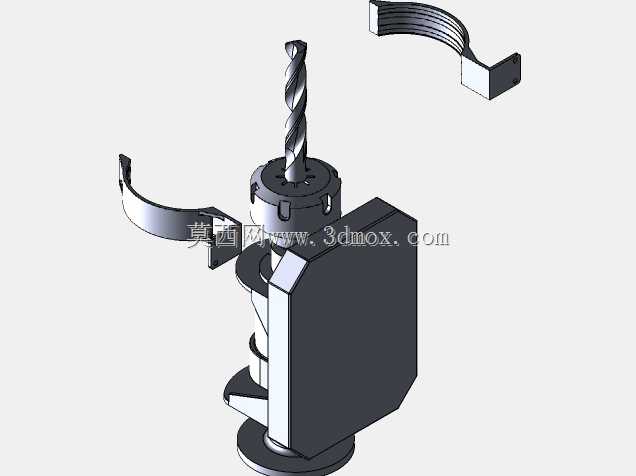

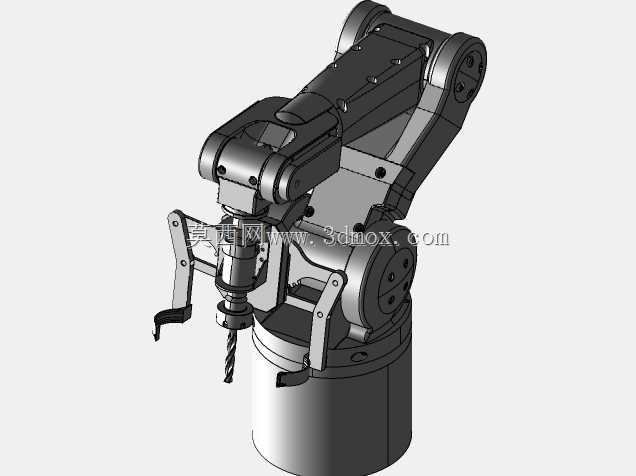

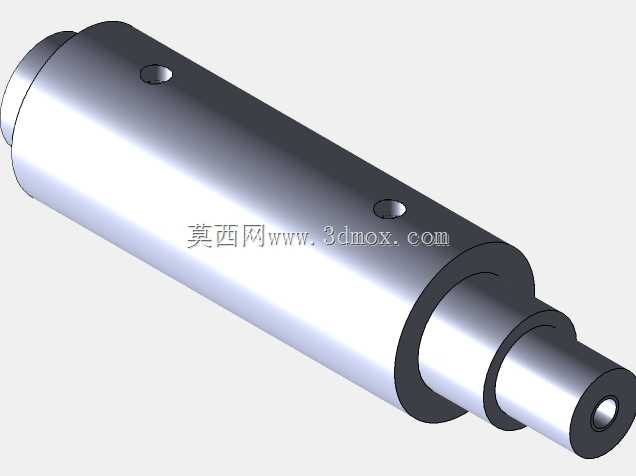

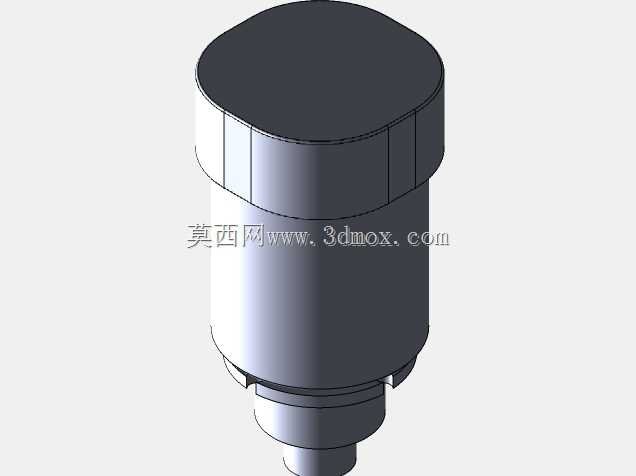

　　在离散制造的多工序柔性产线里，这类集成钻削功能的夹持式机械臂末端，解决的是传统工位拆分带来的工件二次装夹误差问题——以往工件完成抓取转运后，需要转移到专用钻床工位重新定位找正，不仅占用上下料辅助时间，重复装夹带来的形位公差累积，往往会让孔位同轴度、孔距精度超差，在小型五金件、电子结构件的小批量加工场景里，这类损耗占比并不低。这套结构的核心设计思路，是把夹持动作与钻削进给做同轴集成，末端的三爪夹持机构围绕钻削主轴周向均布，爪体的开合行程与主轴的进给行程做了物理干涉避让：当爪体完成工件抱紧定位后，钻削主轴才会沿中心轴线向下进给，钻尖的回转中心与三爪的定位中心完全重合，从结构根源上消除了装夹偏移带来的孔位偏差。

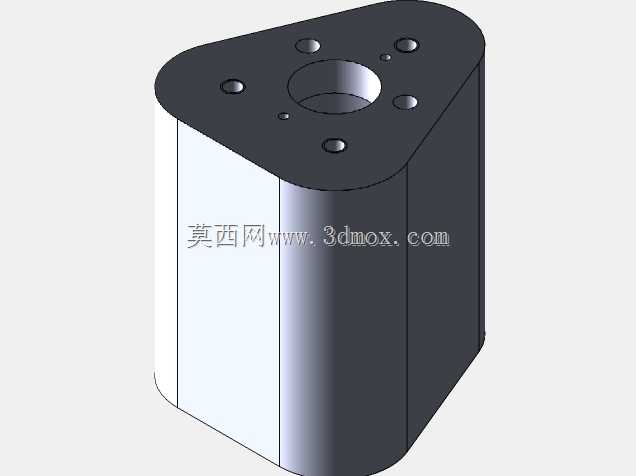

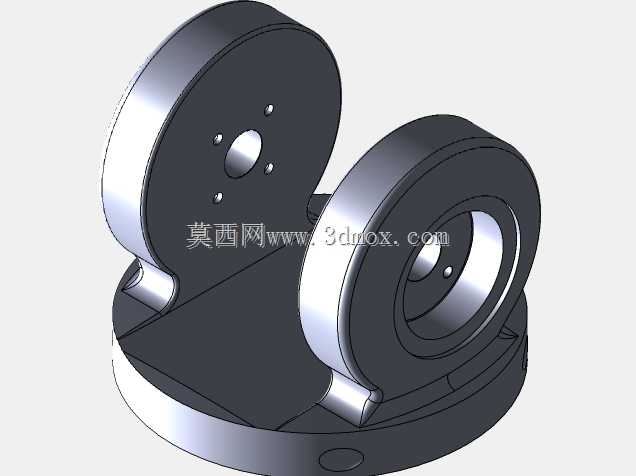

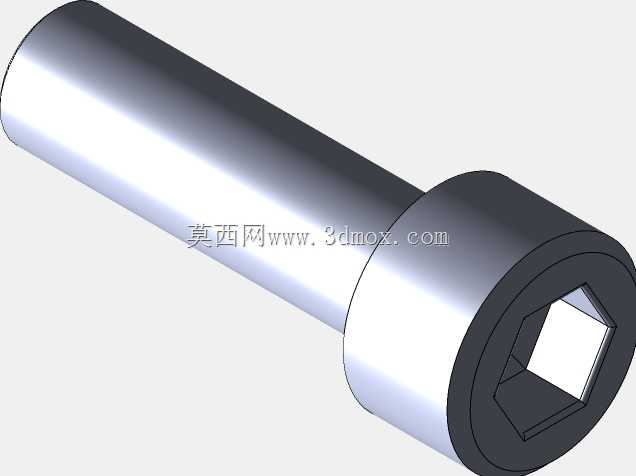

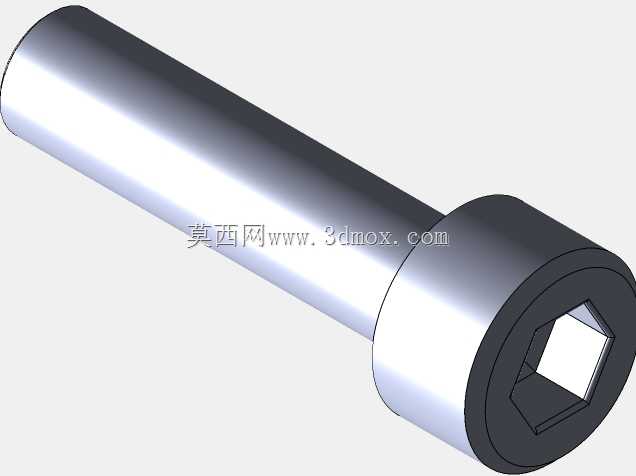

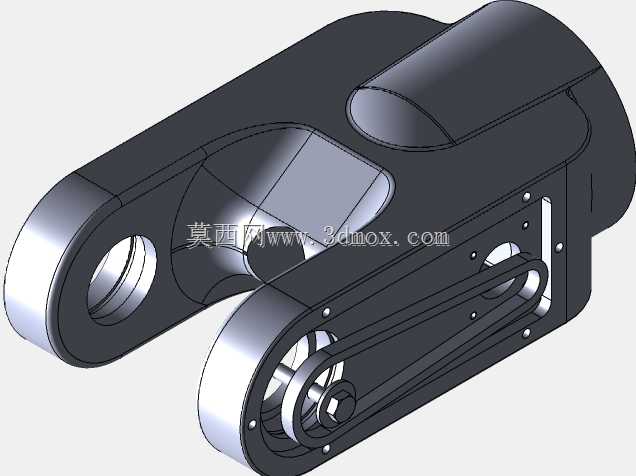

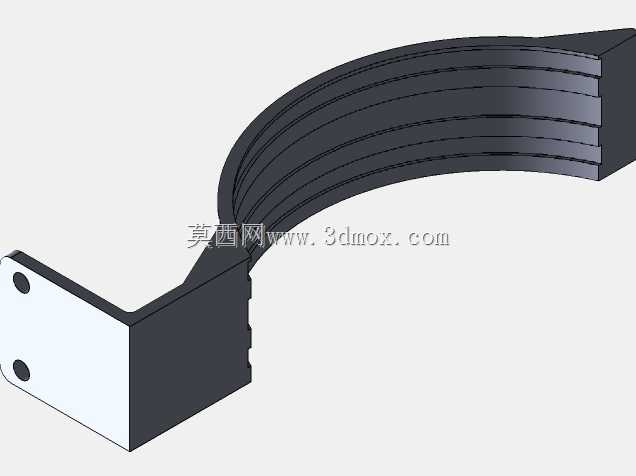

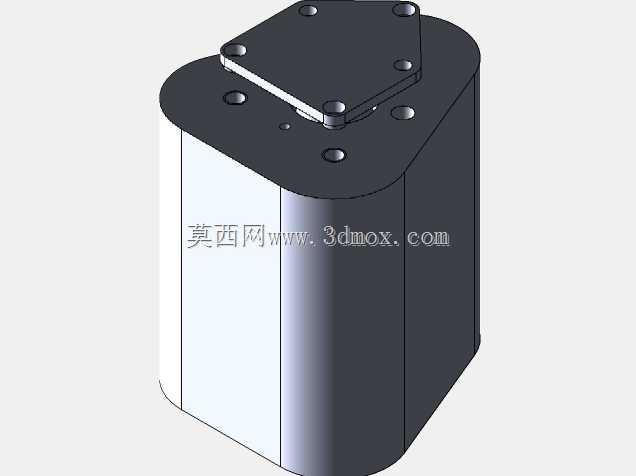

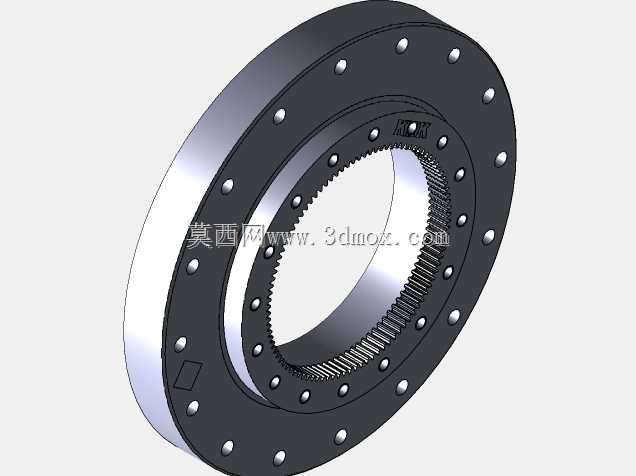

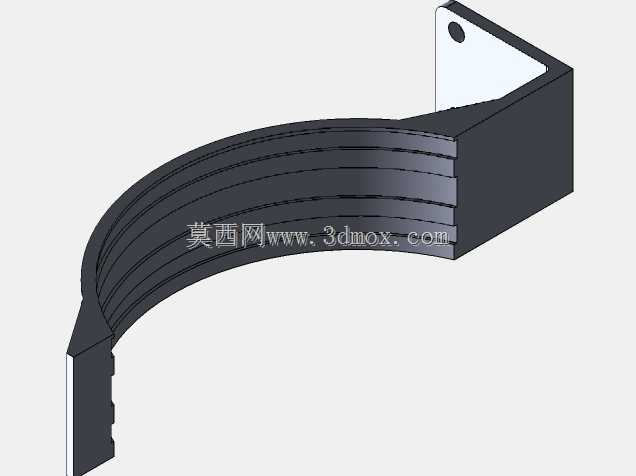

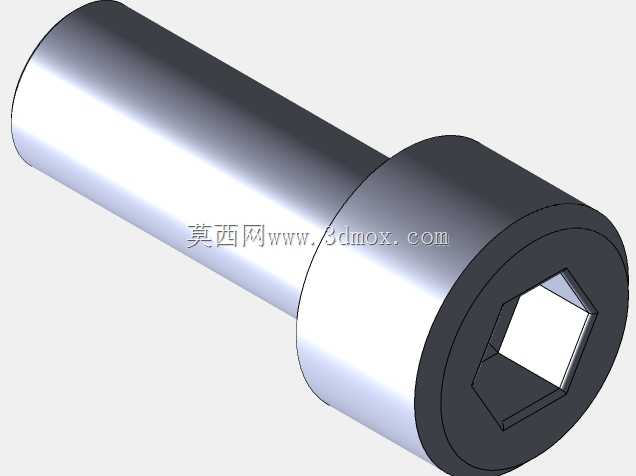

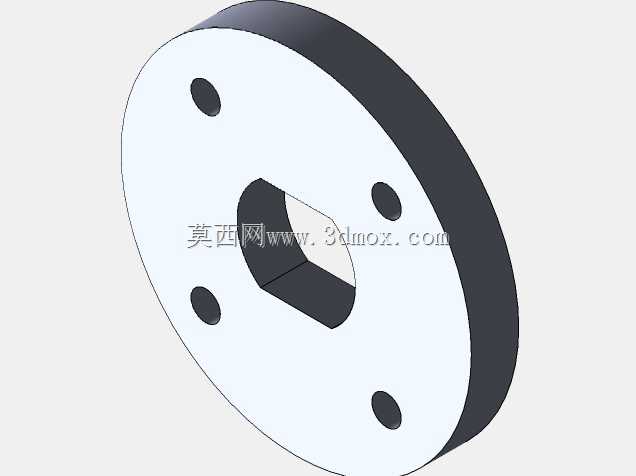

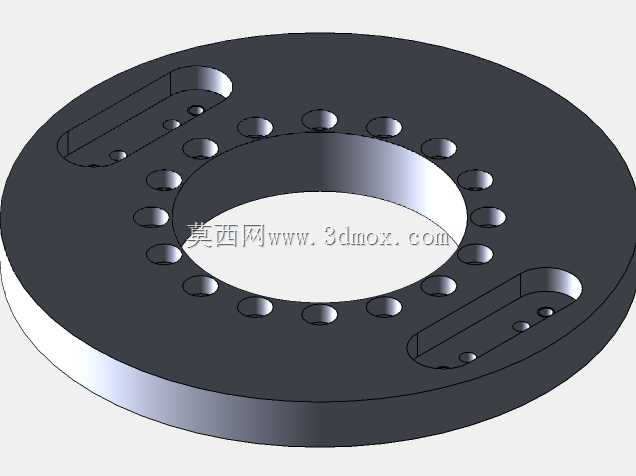

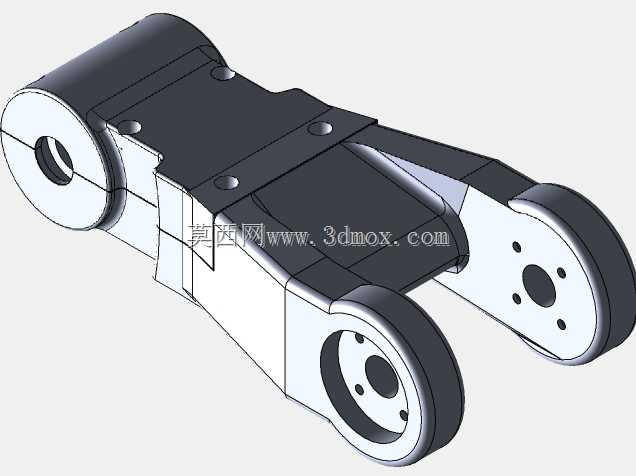

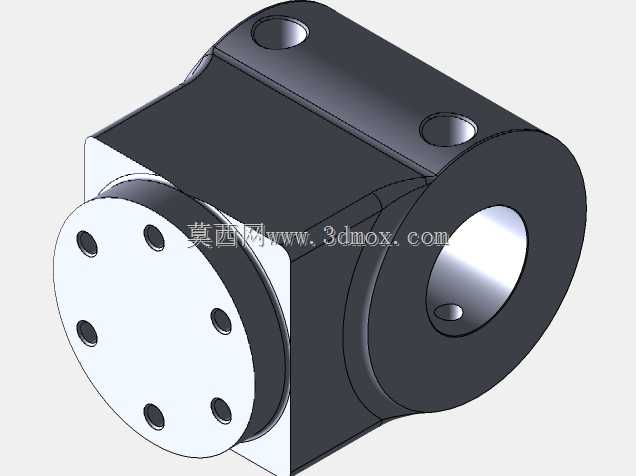

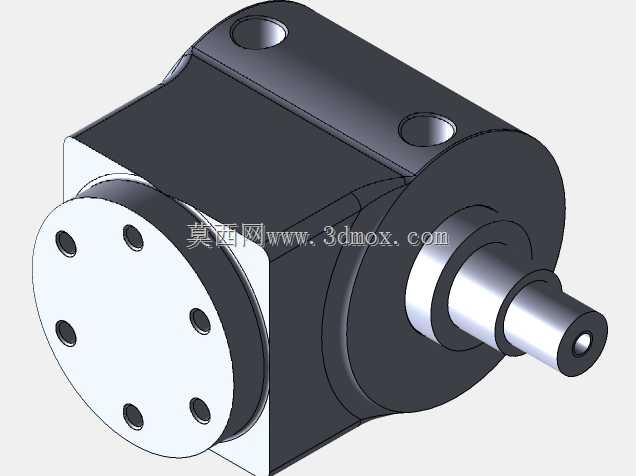

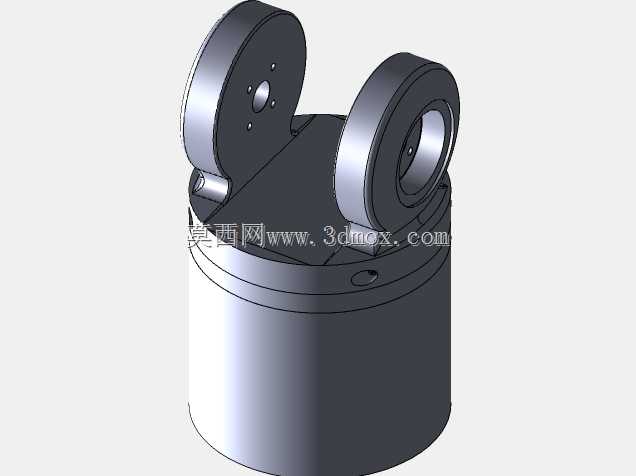

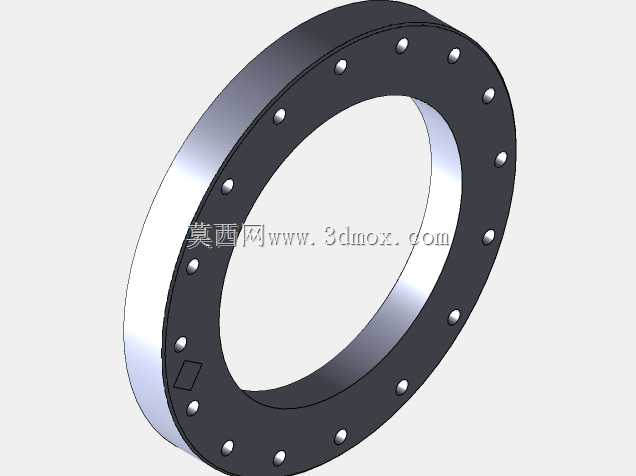

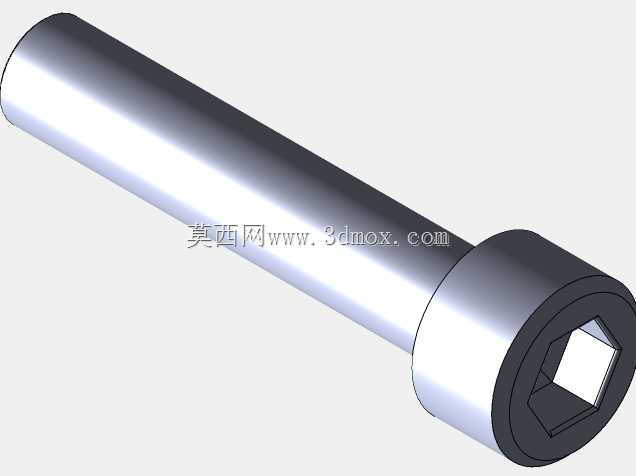

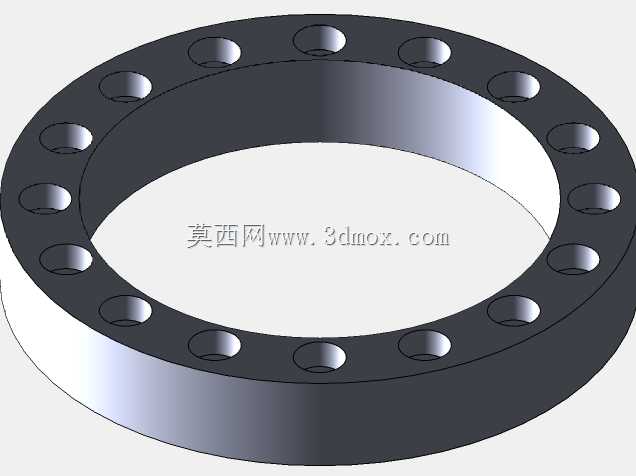

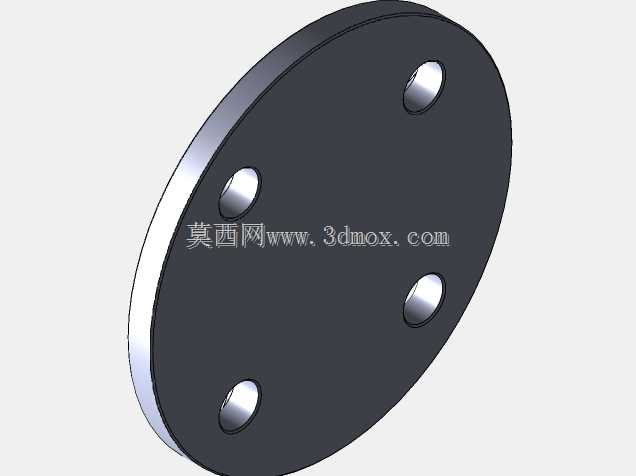

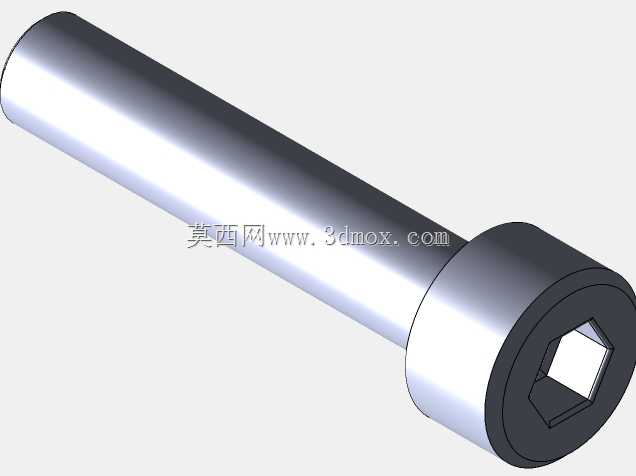

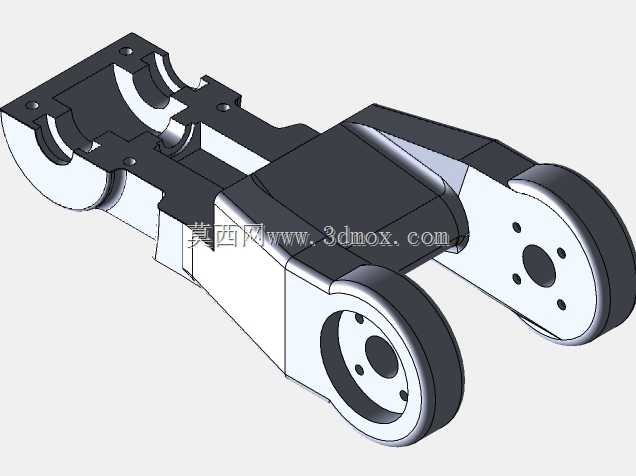

　　从实际作业适配性来看，这套结构的爪体内侧做了阶梯式防滑齿面，不同弧度的齿段可以适配圆柱料、扁平件、异形冲压件的外轮廓夹持，不需要频繁更换夹爪就能覆盖常见的小型工件尺寸；钻削主轴的进给导轨集成在臂体末端的安装座内，进给行程的硬限位做了可调设计，针对不同厚度的工件，可以通过调整限位螺钉的伸出长度，控制钻削深度，避免钻穿工件后碰伤夹持台面。臂体的关节布局采用的是多自由度铰接结构，底座回转关节、大臂俯仰关节、小臂摆动关节、末端回转关节的转动范围，覆盖了常见机床上下料、工位转序、孔位加工的作业半径，安装底座的法兰孔位按照通用工业机器人的安装接口做了适配，可以直接固定在生产线的设备基座、移动滑台或者龙门架上，不需要额外做转接板的二次加工。

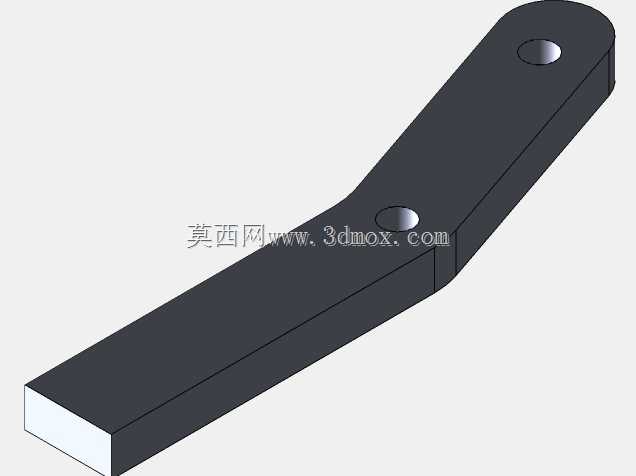

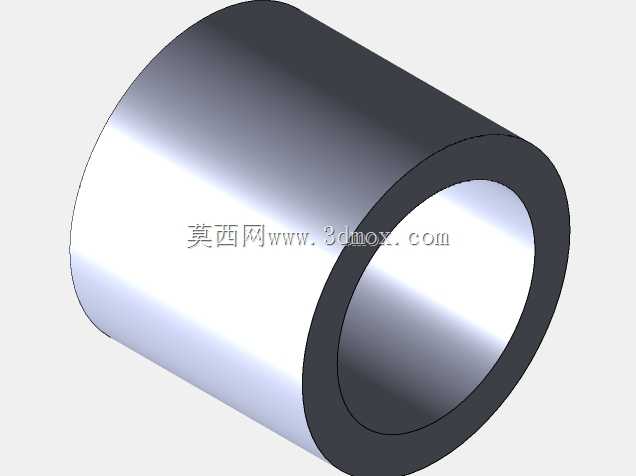

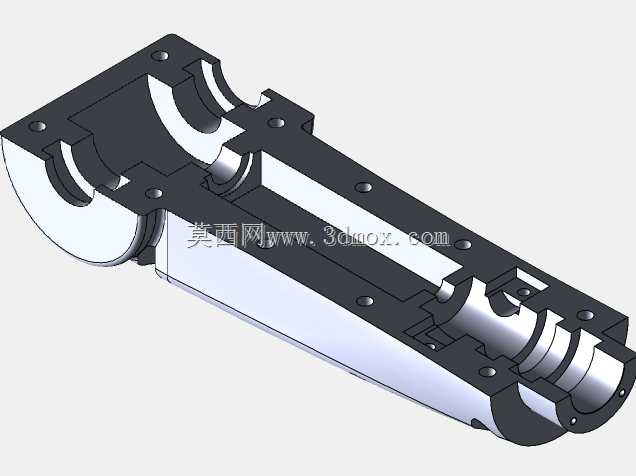

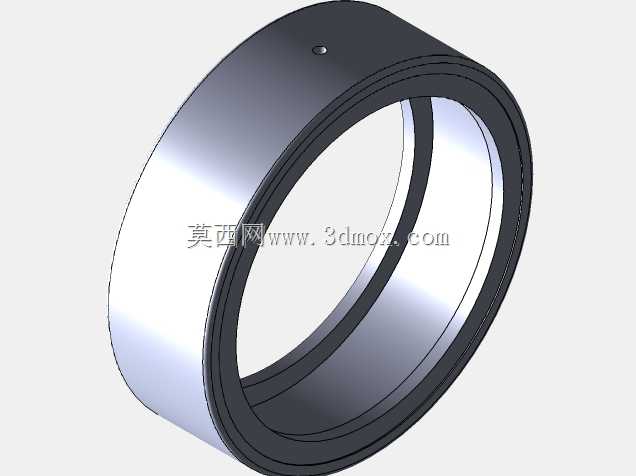

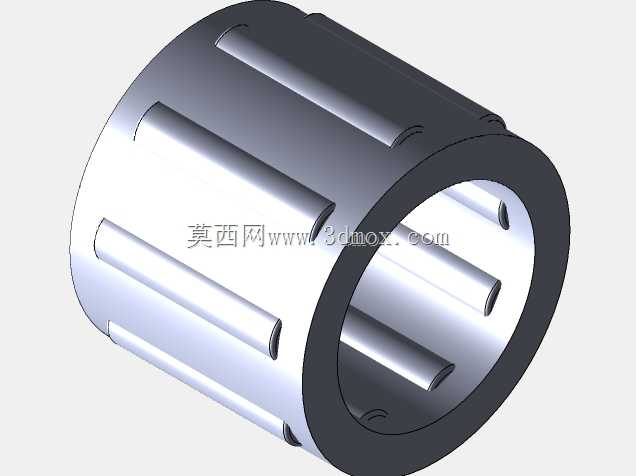

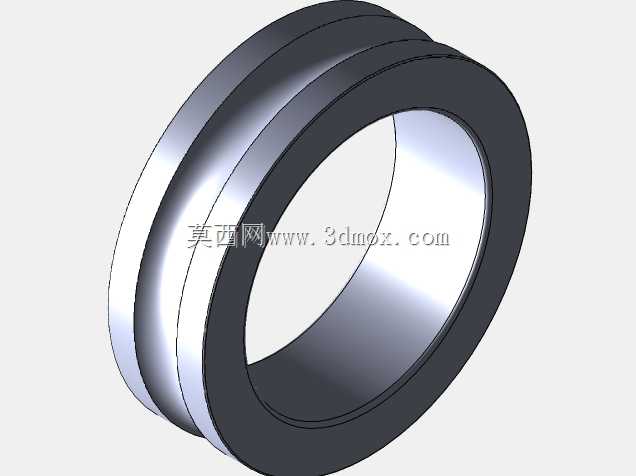

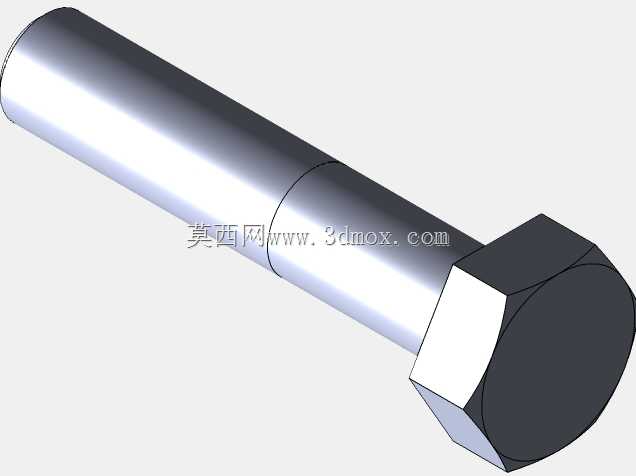

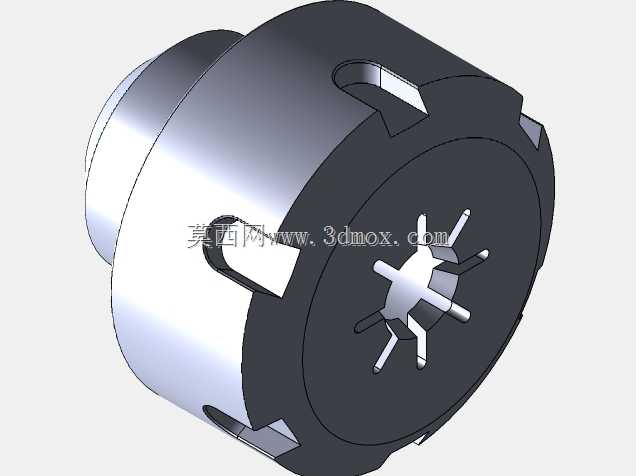

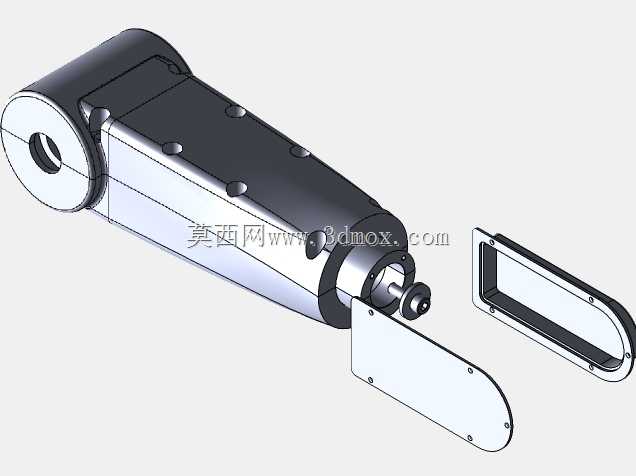

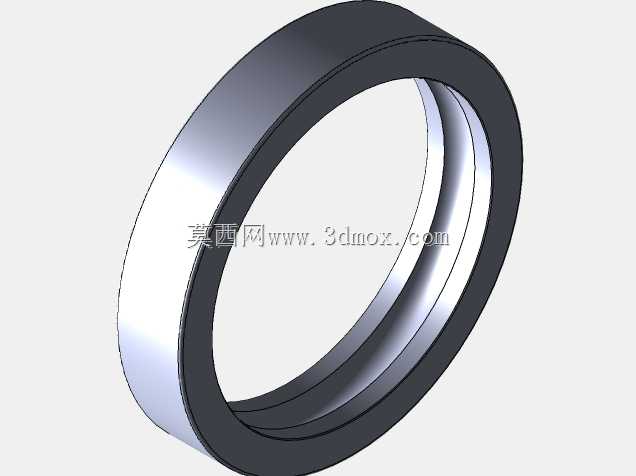

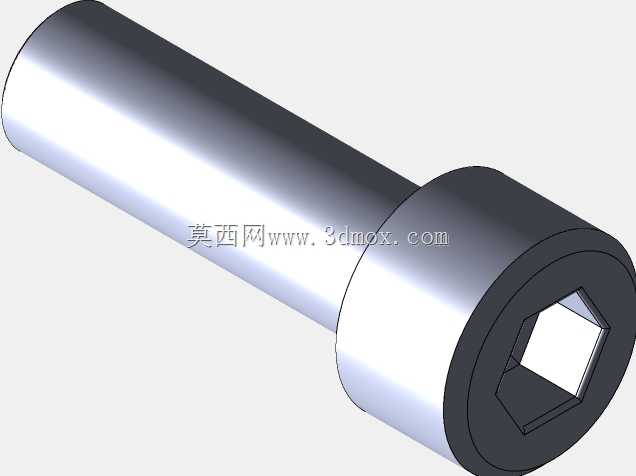

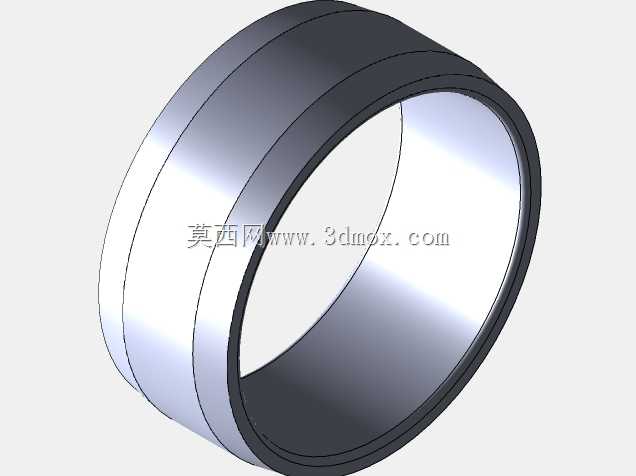

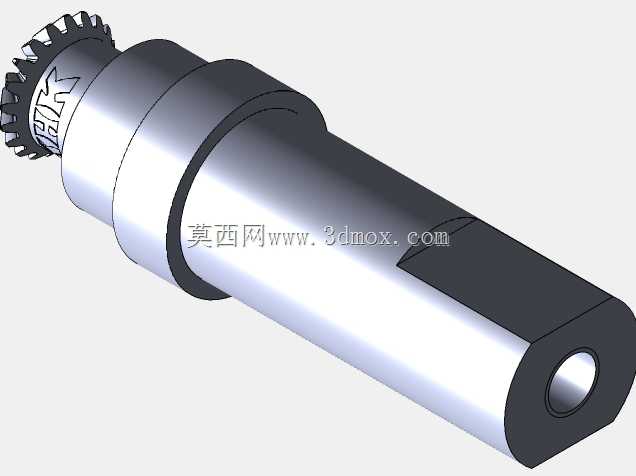

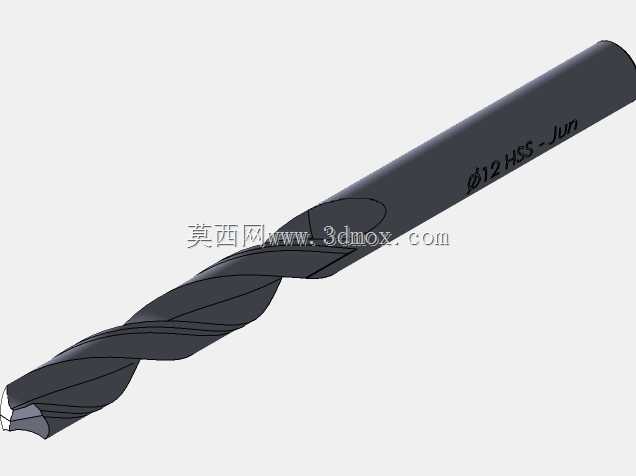

　　在结构细节的处理上，夹持爪的铰接点做了镶套处理，长期开合作业的磨损可以通过更换耐磨套解决，不需要整体更换爪体；钻削主轴的夹头采用标准弹性筒夹结构，可以适配不同直径的钻头、铰刀，满足不同孔径的加工需求；臂体内部走了内置的气路与线缆通道，外接的气管、动力线不会外露在臂体外侧，避免作业过程中线缆被工件、周边设备剐蹭拉扯，提升长期运行的可靠性。这套结构尤其适合3C电子小件加工、五金零件小批量生产、教学实训平台搭建这类场景，不需要单独配置专用钻床，单台设备就能完成抓取、转序、钻削的全套动作，大幅缩减产线的设备占地面积与投入成本，同时因为减少了二次装夹环节，工件的加工一致性也能得到稳定保障。在安装边界上，底座的安装平面需要保证平面度不低于0.1mm，固定螺栓的预紧力按照常规工业机器人的安装要求施加，避免臂体高速回转时出现振动；末端的钻削主轴在高速运转时，三爪的夹持力需要匹配工件的重量与钻削轴向力，防止钻削过程中工件出现窜动，这部分的夹持力可以通过外接气源的压力调整来适配不同材质的工件，避免加持力过大夹伤薄壁工件，或者加持力不足导致钻削时工件移位。
