发那科R-2000iB210F六轴工业机器人

　　该款重载六轴关节机器人，主要面向汽车整车及零部件制造场景中的高负载搬运、点焊、重型工件上下料工位设计，在焊装车间的白车身焊点作业、冲压线的板料转序、大型铸件的打磨去毛刺工位都能适配，210kg的额定负载能力可以覆盖绝大多数重型工装夹具、焊枪、打磨头的搭载需求，臂展范围能够满足常见3米左右作业半径的工位布局要求。从结构设计来看，整机采用经典的多关节串联构型，J1轴底座采用大尺寸交叉滚子轴承承载，配合高刚性的铸造壳体，能够承受大臂展带来的倾覆力矩，底座安装面预留了标准的圆周分布螺栓孔位，可直接与工厂常用的型钢安装底座、地面预埋钢板适配，安装时需保证底座平面度公差在0.2mm以内，避免长期运行导致关节轴承偏磨。J2、

　　J3轴的臂体采用箱型铸造结构，内部做了合理的筋板布局，在保证整体刚性的前提下尽可能降低臂体自重，减少伺服电机的负载惯量，提升动态响应速度，臂体内部预留了走线槽空间，可将动力线缆、信号线缆、末端执行器的气路管线全部内置，避免外部走线在高速运动时出现剐蹭、缠绕问题，也能减少车间焊渣、切削液对管线的侵蚀。腕部的J4、J5、J6轴采用紧凑的中空结构设计，末端法兰符合通用工业机器人的安装接口标准，可快速适配不同厂商的焊枪、夹爪、打磨主轴等末端执行器，腕部的防护等级满足车间常见的飞溅、粉尘工况使用要求，无需额外加装复杂的防护套即可在焊装、冲压车间稳定运行。在实际产线布局时，需要注意预留足够的运动安全空间，J1轴回转范围覆盖正负180度，

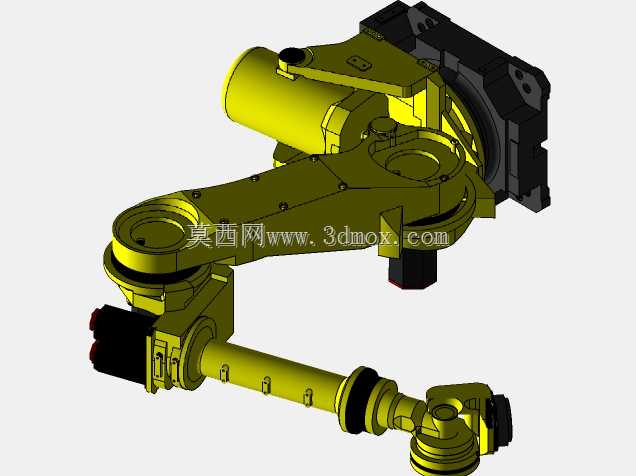

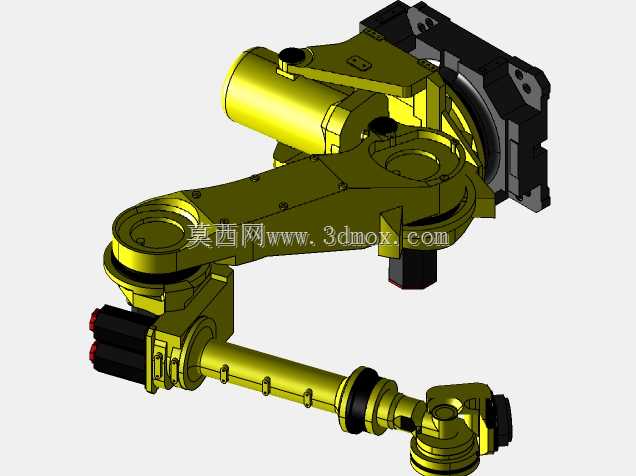

　　大臂俯仰、小臂摆动的运动包络要与周边的工装夹具、安全护栏保持至少100mm的安全距离，避免运行时发生碰撞干涉。该机型的平衡缸采用成熟的氮气平衡结构，能够抵消大臂、小臂自身重力带来的偏载，降低J2轴伺服电机的持续输出扭矩，延长减速机的使用寿命，平衡缸的安装位置做了优化，不会占用臂体周边的作业空间，也不会在运动时与周边设备产生干涉。从建模细节来看，所有关节的分型面、安装孔位、管线出口都按照实物1:1还原，没有做过度的简化，在做产线虚拟调试、工位仿真时，可以直接导入模型进行干涉检查、节拍验证，无需再对模型结构做二次修补，臂体表面的安装凸台、传感器安装位、铭牌位置都做了准确还原，能够满足设备展示、方案汇报的使用需求。对于结构设计从业者来说，

　　该模型的臂体筋板布局、关节轴承选型匹配、走线空间设计都有很高的参考价值，尤其是重载工况下的刚性优化思路，可以迁移到其他非标自动化机械手的设计中，在做同类产品的方案设计时，可以参考该机型的关节尺寸比例、安装接口位置，快速完成初步方案的布局，减少重复建模的工作量。在设备选型阶段，导入该模型可以直接在三维环境中模拟机器人的 reach 范围，验证工件是否在作业半径内，判断末端姿态是否满足焊接、打磨等工艺的角度要求，提前发现工位布局的干涉问题，避免现场安装时才发现空间不足的问题。
