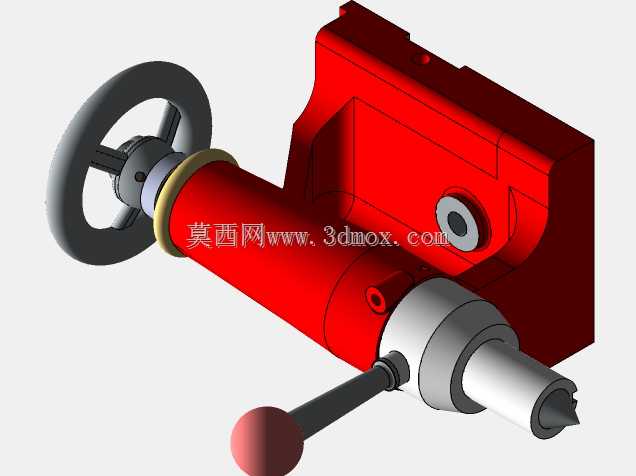

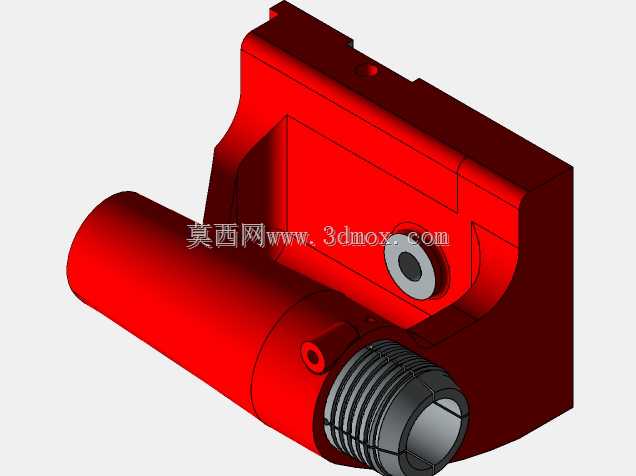

在普通卧式车床的加工场景中,尾座部件承担着长轴类零件装夹顶紧、锥孔刀具装夹定位的核心作用,是车床完成轴类、套类零件回转加工不可或缺的功能单元。这套尾座结构采用经典的卧式布局,主体为箱式铸铁壳体,壳体底面设置与车床床身导轨匹配的安装导向面,可沿床身纵向滑移调整工位,适配不同长度工件的装夹需求,安装时需保证尾座套筒轴线与主轴轴线的同轴度误差控制在0.02mm/100mm以内,避免加工时出现锥度误差。

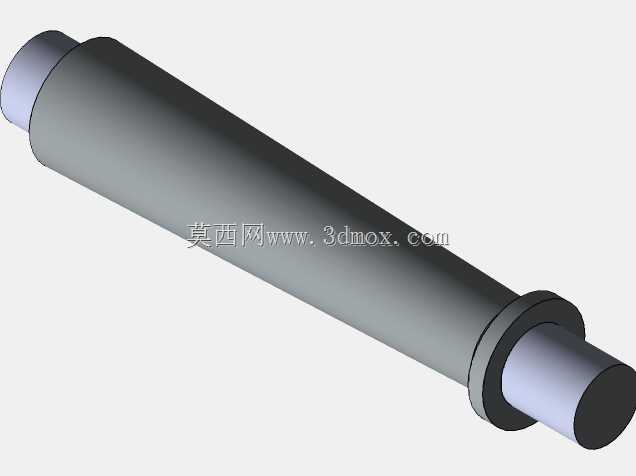

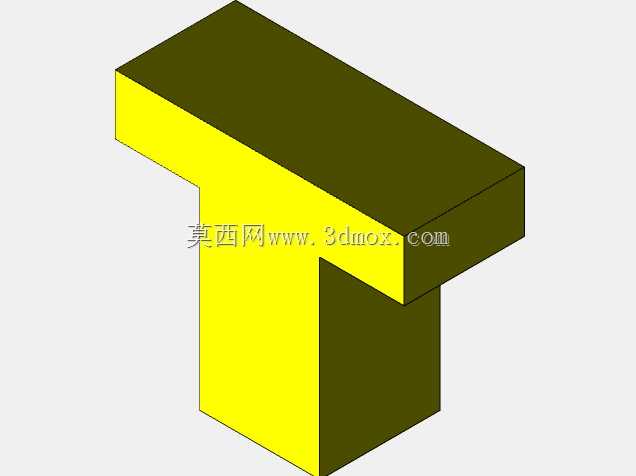

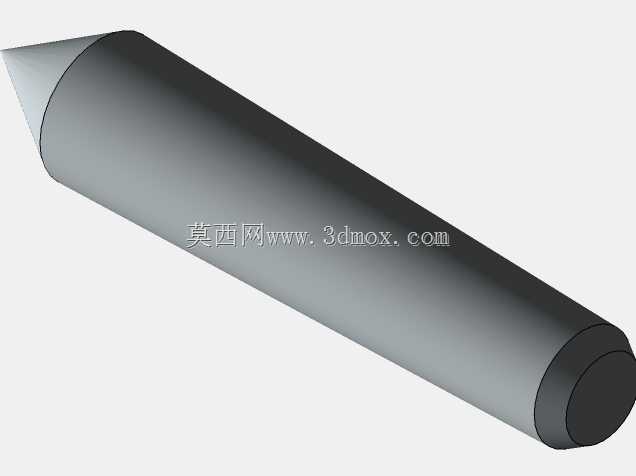

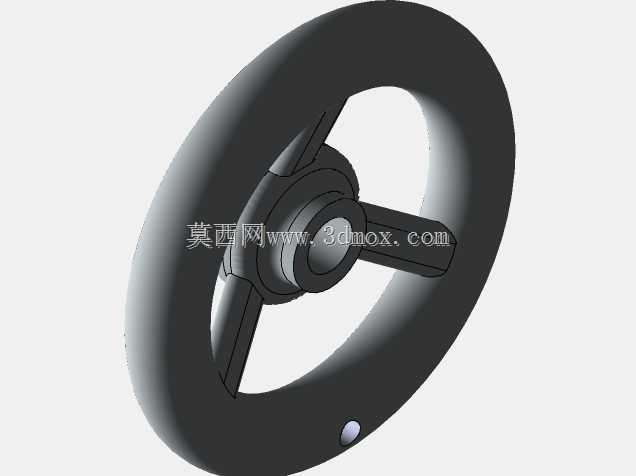

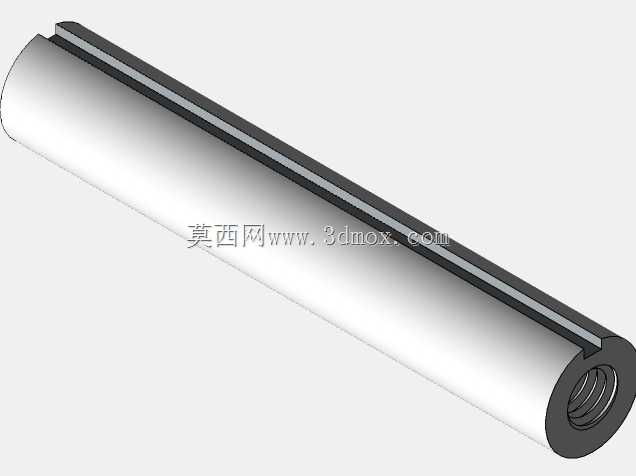

操作端采用三辐条手轮结构,手轮通过平键与进给丝杠连接,转动手轮时可带动套筒沿壳体内部的导向孔做轴向进给运动,套筒前端采用莫氏锥孔设计,可安装固定顶尖、回转顶尖或者钻头、铰刀等锥柄刀具,锥孔的接触精度需达到涂色检查接触面积不低于75%,保证刀具或顶尖装夹的刚性与定位精度。套筒侧面设置有轴向通长的导向键槽,与壳体内的导向键配合,限制套筒的周向转动,避免进给过程中出现套筒跟转的问题,保证进给运动的直线性。

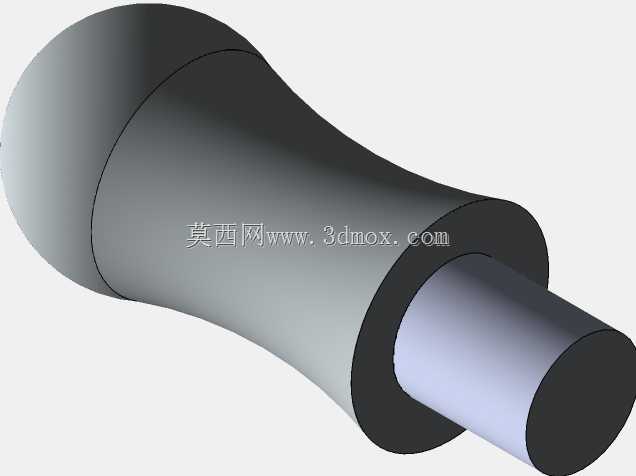

锁紧机构采用偏心手柄式快速锁紧结构,当套筒调整到目标工作位置后,扳动侧面的球头锁紧手柄,通过偏心轴的转动推动锁紧块抱紧套筒外圆,可实现套筒位置的快速固定,锁紧力需满足重载切削时套筒不发生轴向窜动的要求,锁紧后套筒的轴向窜动量需控制在0.01mm以内,避免加工时出现让刀、工件移位的问题。壳体侧面设置有润滑油注油孔,可定期向套筒导向面、丝杠螺母副加注润滑油,降低运动副的磨损,延长部件使用寿命。
设计过程中重点考虑了操作的人机工程性,手轮的握持直径、操作力设置符合普通操作人员的施力习惯,锁紧手柄的布置位置在操作人员站在车床尾端时可轻松触及的范围,无需大幅度探身即可完成锁紧、松开操作。套筒的行程设置覆盖常规车床的加工需求,可满足不同长度工件顶紧、不同深度孔加工的进给行程要求,壳体的壁厚经过刚度校核,在最大顶紧力工况下壳体的变形量控制在允许范围内,不会因为壳体变形导致顶尖轴线偏移。

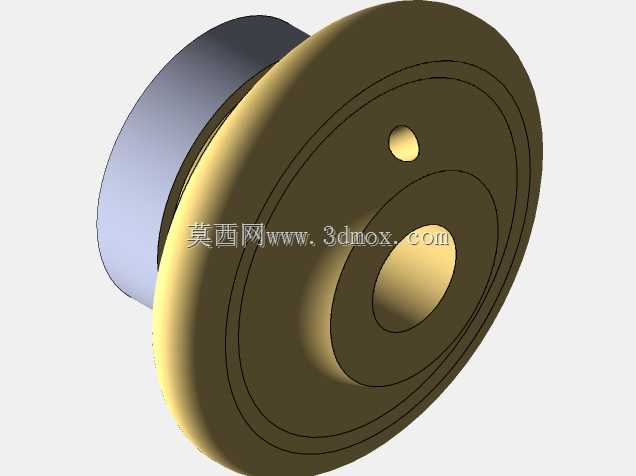

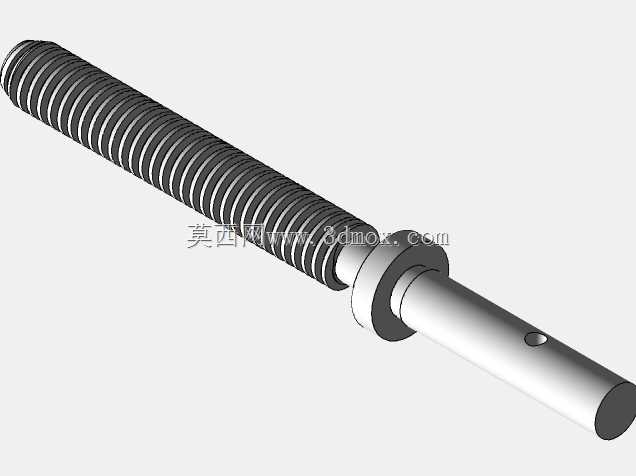

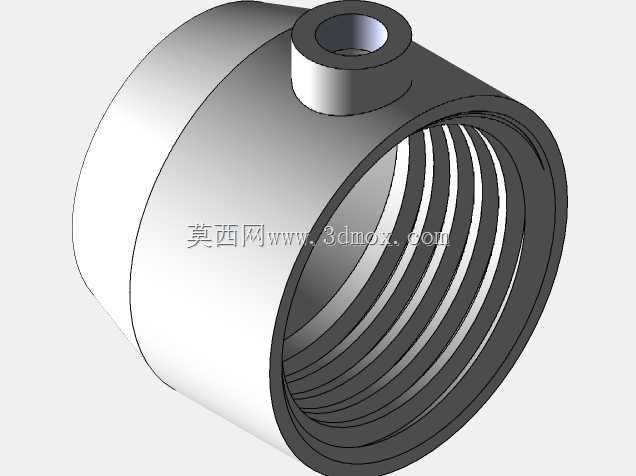

壳体后端设置有丝杠安装座,进给丝杠采用梯形螺纹传动,具备自锁性能,当手轮停止转动时,套筒可在任意进给位置保持稳定,不会因为切削力的作用出现自动退回的问题。丝杠螺母采用耐磨铜合金材质,与钢质丝杠配合形成摩擦副,长期使用磨损后可通过调整螺母的间隙消除传动空程,保证进给的精度。顶尖的伸出端设置有防尘密封结构,可阻挡加工过程中的切屑、切削液进入套筒内部,避免导向面、传动副被切屑刮伤或者被切削液腐蚀。
在实际安装调试时,首先需要将尾座整体吊装到车床床身导轨上,通过压板结构将尾座与床身导轨锁紧固定,调整尾座的横向位置,保证套筒轴线与主轴轴线等高、同轴,之后连接手轮与丝杠的传动连接,检查套筒的进给顺畅度,调整锁紧机构的锁紧间隙,保证锁紧可靠、松开时套筒滑动无卡滞。日常使用中需要定期清理套筒外圆的切屑与油污,检查润滑油位,及时补充润滑油,定期检查锁紧块的磨损情况,当锁紧块磨损导致锁紧力不足时及时更换锁紧块,保证尾座的工作可靠性。这套结构的设计完全遵循普通卧式车床的行业使用习惯,零部件的通用性强,大部分易损件都可采用标准车床配件替换,降低了设备的维护成本,适配多数中小型普通卧式车床的尾座替换或改装需求。
