带高速钢刀具的普通车床夹持刀架

　　在普通卧式车床的外圆车削、端面车削、台阶轴加工等常规工序里，这类夹持高速钢刀具的刀架是机台最常用的工装部件之一，直接承担刀具定位、装夹紧固、切削力传导的核心作用，其结构合理性直接影响加工过程的稳定性与工件成型精度。从实际加工场景来看，这类刀架适配普通车床的四方刀台安装位，不需要额外改造原有刀台结构，就能完成高速钢车刀的装夹固定，多用于中小批量零件的粗车、半精车工序，尤其适合实训教学场景、小型机加工车间的常规车削作业，高速钢刀具本身刃磨方便、抗冲击性好，搭配这类结构简单的夹持刀架，能快速完成刀具更换与对刀操作，降低一线操作的调整耗时。

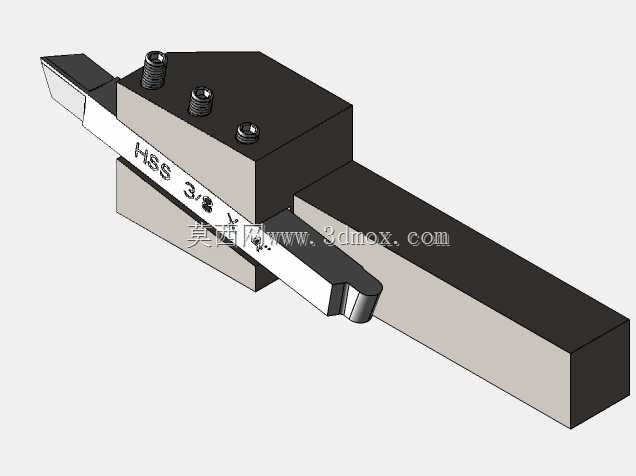

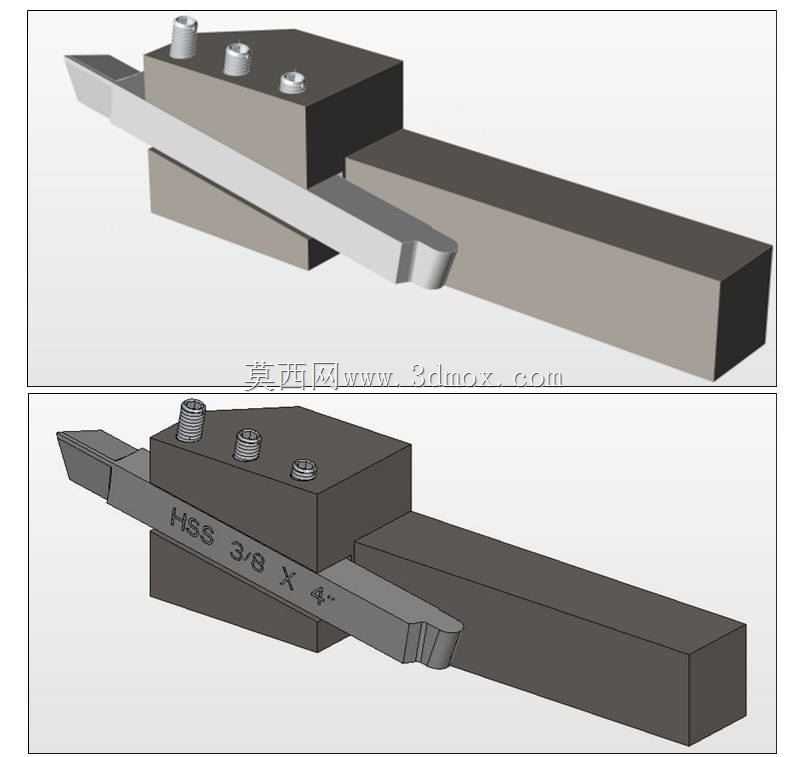

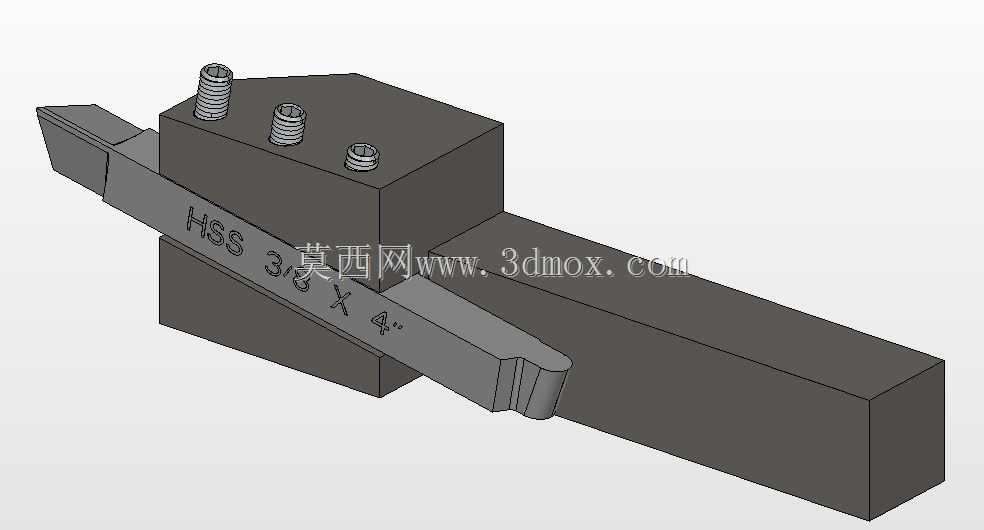

　　从结构设计逻辑来看，这款刀架采用分体式夹固结构，主体分为刀架底座与压块两个核心部分，底座上开设与高速钢刀杆截面匹配的通槽，刀杆可沿通槽轴向调整伸出长度，适配不同切削深度的对刀需求，压块通过三颗内六角紧固螺钉实现对刀杆的压紧固定，螺钉沿刀架长度方向均匀排布，保证压紧力沿刀杆接触区域均匀分布，避免单点压紧导致的刀杆翘曲、切削过程中让刀问题。刀架底座的下表面为精加工平面，与车床四方刀台的安装面完全贴合，安装时依靠四方刀台原有压紧螺栓完成整体固定，不需要额外设计连接结构，安装边界完全匹配常规普通车床的刀台安装尺寸，刀架整体高度控制在普通车床刀台的允许装夹高度范围内，不会出现刀具中心高偏离工件回转中心的问题，安装后仅需微调刀杆伸出长度就能对准工件中心，减少对刀调整的辅助时间。

　　从功能特性来看，这款刀架的夹固结构没有复杂的微调机构，依靠螺钉压紧的摩擦力实现刀杆固定，结构可靠性高，日常维护只需要定期检查紧固螺钉的预紧力、清理通槽内的切屑与切削液残留即可，不存在精密微调机构的卡滞、磨损失效问题，适合车间多尘、多切削液的恶劣加工环境。刀架上夹持的高速钢车刀为常规焊接式高速钢车刀，刀杆截面为标准矩形，可直接插入刀架通槽，不需要配套非标刀杆，一线操作人员可根据加工需求自行刃磨刀具角度，调整主偏角、前角、后角等切削参数后直接装夹使用，适配不同材质工件的车削需求，无论是45号钢的常规车削，还是有色金属的低速精车，都能通过调整刀具装夹角度与伸出长度满足加工要求。

　　从实际使用的细节设计来看，压块与刀杆接触的面做了防滑处理，增大接触摩擦力，避免大切深切削时刀杆出现滑移、扎刀问题；三颗紧固螺钉的安装位置避开了刀杆的刃部区域，操作人员在装拆刀具时不会被刀具刃口划伤，同时螺钉的内六角规格为常规标准尺寸，车间通用的内六角扳手即可完成紧固操作，不需要配备专用工具。刀架整体采用45号钢调质处理，基体硬度与韧性匹配切削过程的受力需求，既不会因为夹持力过大出现基体变形，也能承受车削过程中的断续切削冲击力，长期使用后通槽出现磨损时，可通过平面磨床重新修磨安装面与通槽侧面，恢复装夹精度，延长部件的整体使用寿命。在实际加工过程中，这类刀架的装夹刚性足够支撑高速钢刀具的常规切削参数，粗车时背吃刀量可达2-3mm，进给量控制在0.1-0.2mm/r范围内不会出现明显振动，加工出的工件表面粗糙度可稳定达到Ra3.2，满足普通机械零件的半精车加工要求。
