双柱立式数控车床设备结构设计

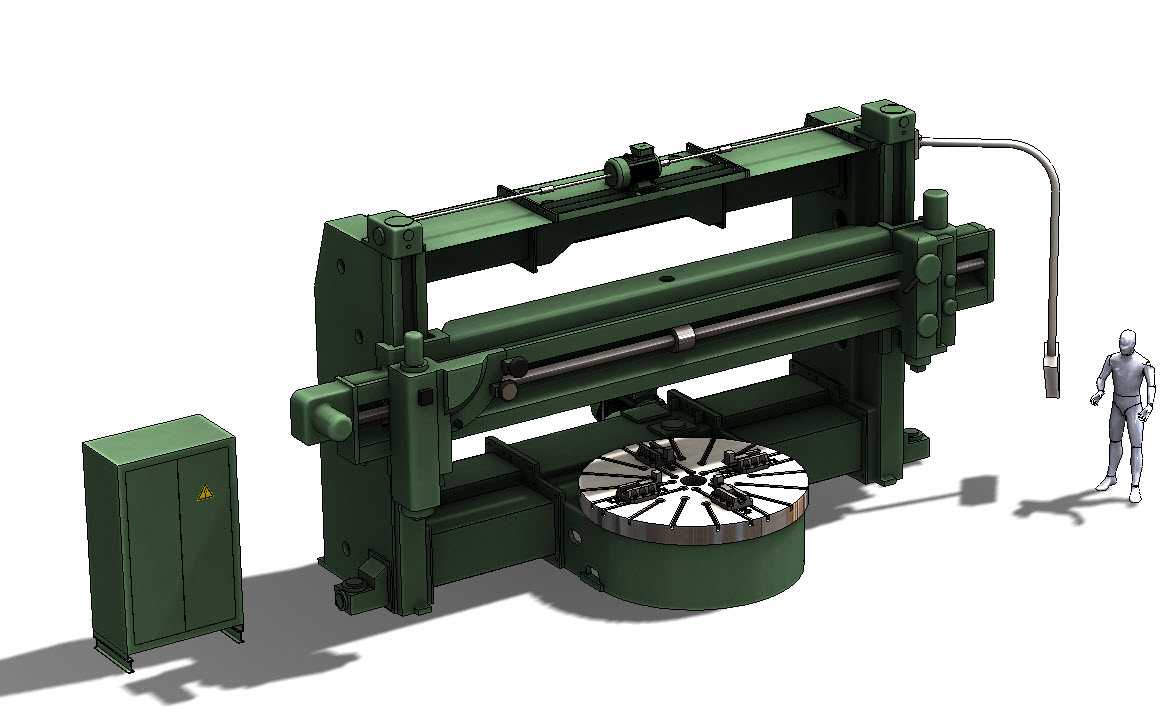

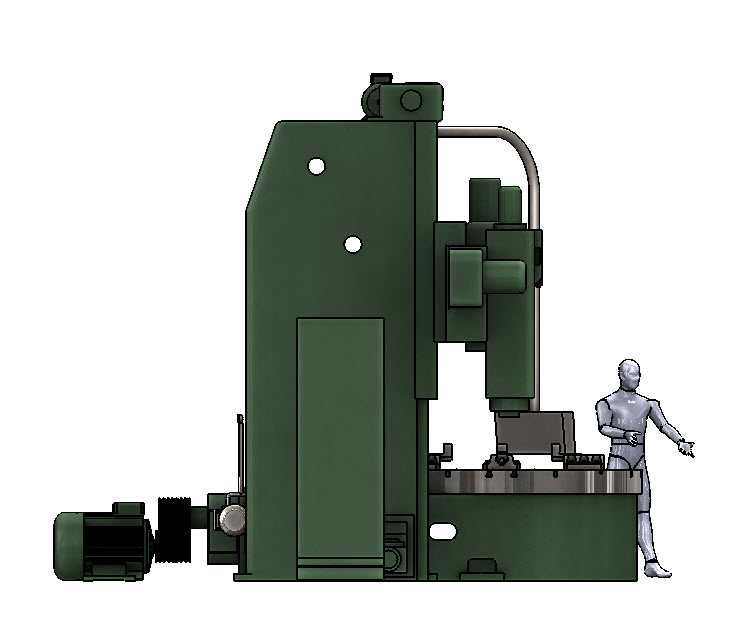

　　工作台下方的传动结构预留了伺服驱动与减速机构的安装空间，可实现宽范围的转速调节，满足粗加工大扭矩、精加工高转速的不同工艺需求。横梁部分采用双直线导轨导向结构，溜板可沿横梁做水平方向进给，滑枕则沿溜板做垂直方向的Z向进给，滑枕端面预留了标准刀具安装接口，可适配普通车刀、镗刀、专用成型刀架甚至磨削附件，拓展设备的加工覆盖范围。设备左侧独立布置的电气控制柜，在三维结构中预留了电气元件安装空间、走线槽位置与散热通风结构，柜体与主机身的安装距离满足现场布线与检修操作空间要求，避免切削液、铁屑飞溅进入柜内影响电气元件寿命。从安装边界来看，设备整体采用分体式组装结构，主机身、双立柱、横梁、工作台、电气柜均可拆分运输，这套双柱立式数控车床的三维结构，完整还原了重型立车的核心布局逻辑，针对大直径、大重量盘类及短轴类零件的加工场景做了全结构适配，在重型机械制造、风电法兰加工、矿山设备筒体端面车削、大型轴承环加工等场景中，这类设备是核心加工母机，可完成内外圆柱面、圆锥面、端面、切槽、螺纹回转曲面等多工序的集中加工，避免大型工件多次装夹带来的形位公差累积。从结构设计逻辑来看，采用双立柱对称龙门式横梁布局，相比单柱立车，双柱结构的横梁受力更均匀，切削抗振性提升明显，可承载更大重量的回转工件，配套的圆形回转工作台采用大直径静压支撑结构设计，工作台面的T型槽布局适配通用夹具与专用卡爪的安装，可直接装夹直径覆盖数米级的重型工件，

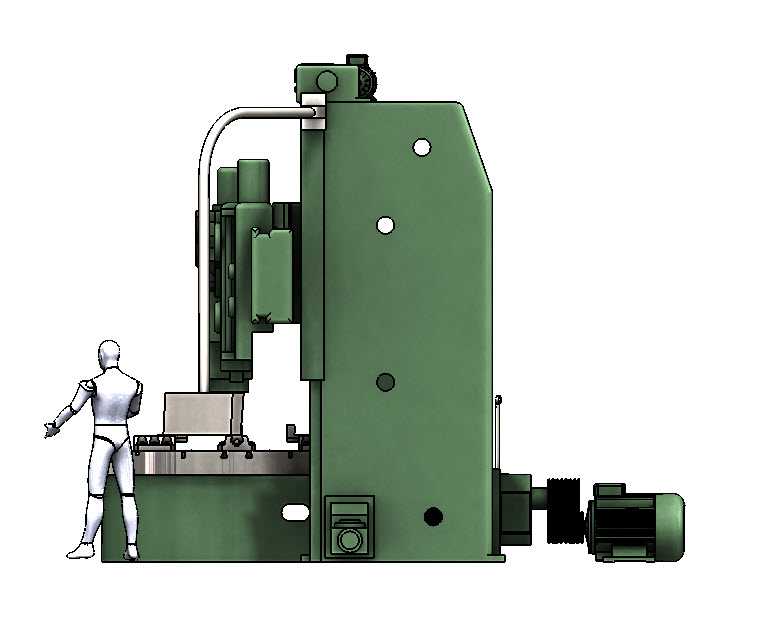

　　现场组装时通过定位销与高强度螺栓完成拼接，安装时需预留设备周边不小于1.5米的操作与检修通道，工作台前方预留工件吊装的作业空间，设备后侧预留排屑机构与液压站的安装位置，整体地基需做承重强化处理，匹配设备满载加工时的动静态载荷要求。在细节结构设计上，横梁的升降机构采用双丝杠同步驱动结构，保证横梁升降过程中两端的同步精度，避免横梁倾斜影响加工精度，各进给轴的丝杠安装端均预留了轴承座与伺服电机的安装位，防护结构上预留了钢板防护罩的安装接口，可阻挡加工过程中铁屑、切削液飞溅到导轨与丝杠表面，延长运动部件的使用寿命。右侧布置的操作站采用悬臂式结构，可根据操作人员的站位调整角度与位置，操作站的安装高度符合人体工程学要求，方便操作人员在装夹工件、

　　对刀、加工过程中观察切削状态并及时调整参数。设备的润滑系统管路在三维结构中做了隐式布局，沿立柱、横梁的内部空腔布置油路，避免管路外露被铁屑刮损，各润滑点的位置对应导轨、丝杠、轴承等需要定期润滑的运动部件，可适配自动润滑系统的安装。这类重型立车的结构设计核心是在保证整体刚性的前提下，尽可能优化运动部件的配重平衡，降低进给驱动的负载，双立柱的内部采用加强筋布局，在控制整体重量的同时提升结构的抗弯抗扭刚度，避免重载切削时出现结构形变影响加工精度。工作台的卡爪采用可径向调整的结构，可适配不同直径工件的装夹需求，卡爪的驱动结构预留了液压卡紧的安装接口，可实现工件的自动夹紧与松开，降低操作人员的劳动强度，提升装夹效率。在实际生产场景中，

　　这类设备通常承担大型零件的粗精加工一体化任务，粗加工时可采用大切深、低转速的工艺参数去除大余量，精加工时通过高转速、小进给的参数保证工件的尺寸精度与表面粗糙度，相比卧式车床，立式结构的工件装夹是依靠工作台面承载工件重量，不需要顶尖与尾座的支撑，尤其适合自重较大、直径较大、长度较短的盘类零件加工，避免卧式装夹时工件自重带来的挠度形变。三维模型中完整还原了各部件的装配关系，包括立柱与床身的连接定位、横梁与立柱的导轨配合、溜板与横梁的滑动配合、滑枕与溜板的进给结构、工作台的回转支撑结构等，可直接用于设备的结构校核、装配工艺模拟、现场安装指导，也可作为同类设备改型设计的基础参考框架，帮助设计人员快速完成结构调整与细节优化，缩短新设备的研发设计周期。
