壁挂式电气控制柜体结构设计

　　这款壁挂式电气控制柜体，主要面向小型单机设备配套、车间局部工位配电、小型自动化单机控制场景使用，日常多安装在生产设备侧方墙面、设备机架立柱侧面，用来承载低压控制回路的电气元件，实现对单台小型生产设备的启停控制、运行状态指示、回路过载保护、本地手动操作切换等功能，相比落地式柜体更节省安装空间，适合装机功率不大、控制回路数量在10路以内的小型设备配套使用。

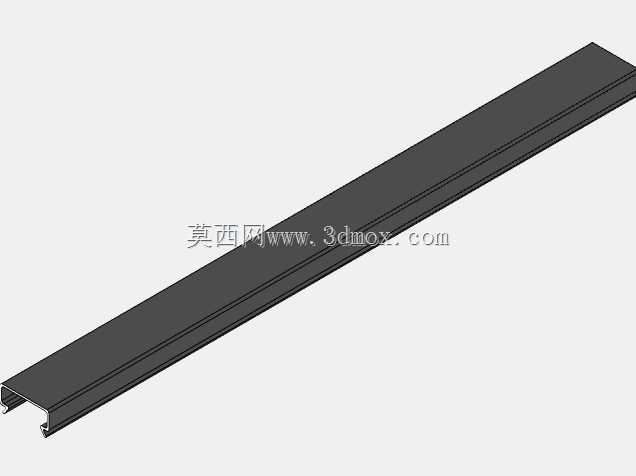

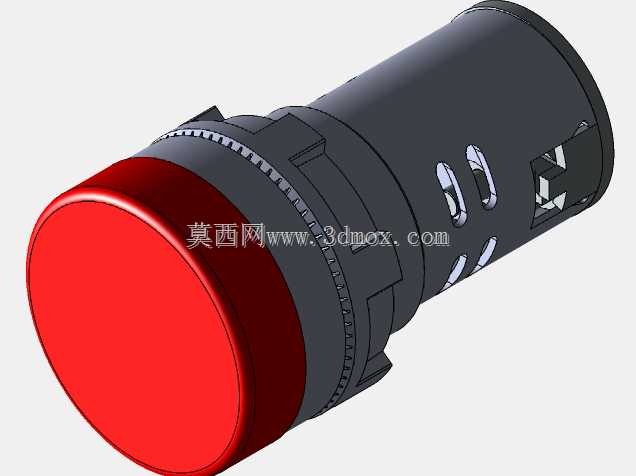

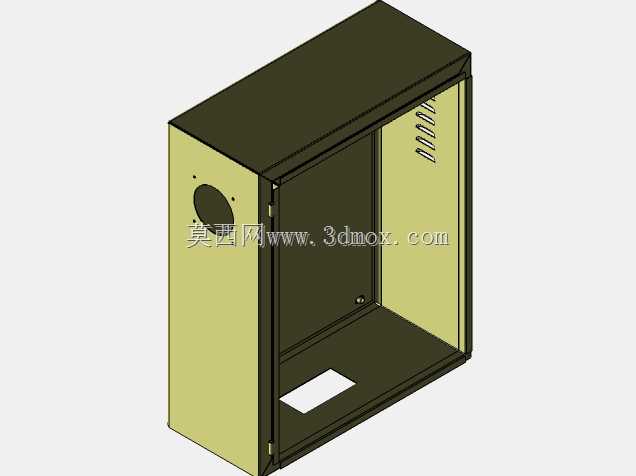

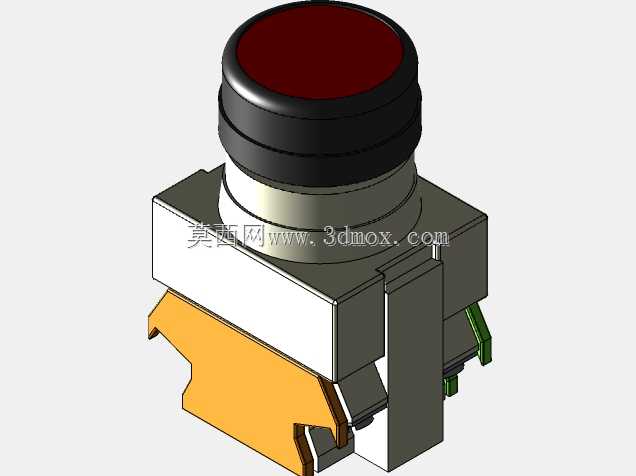

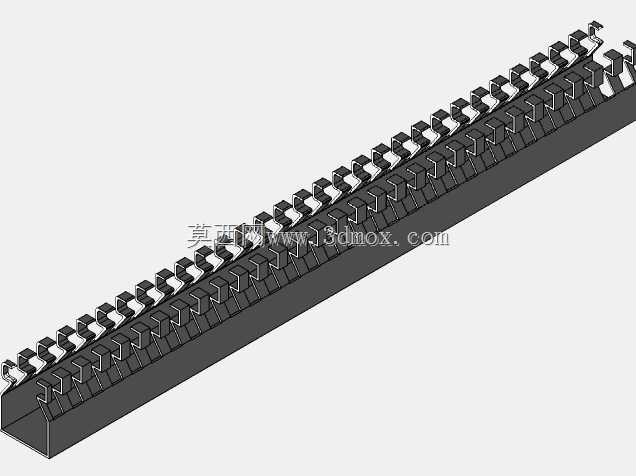

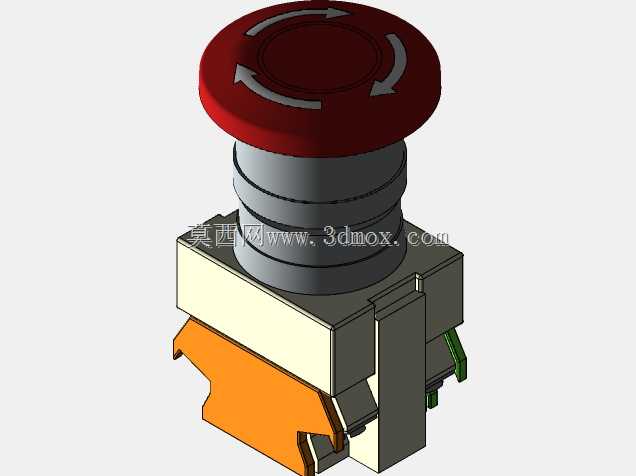

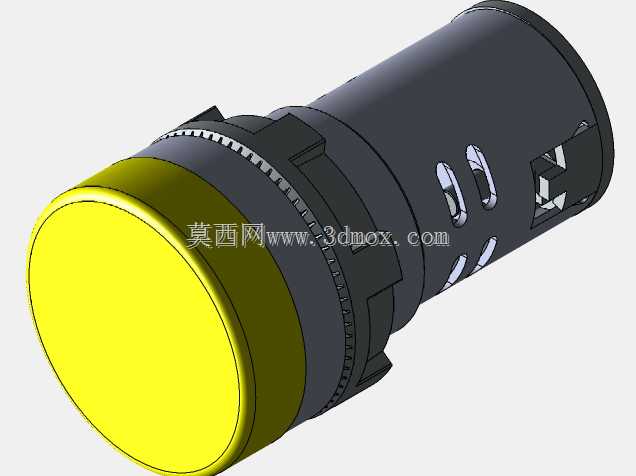

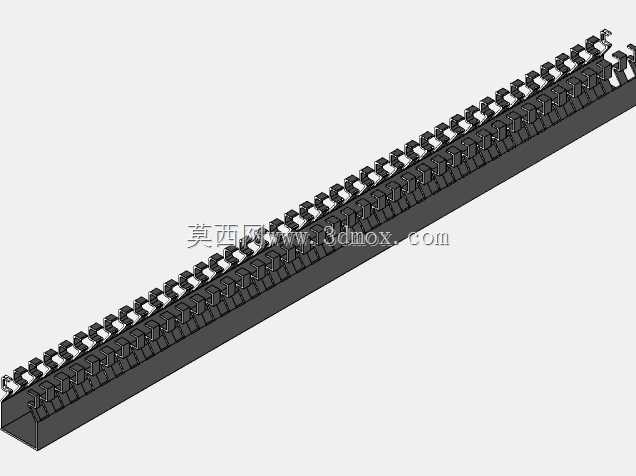

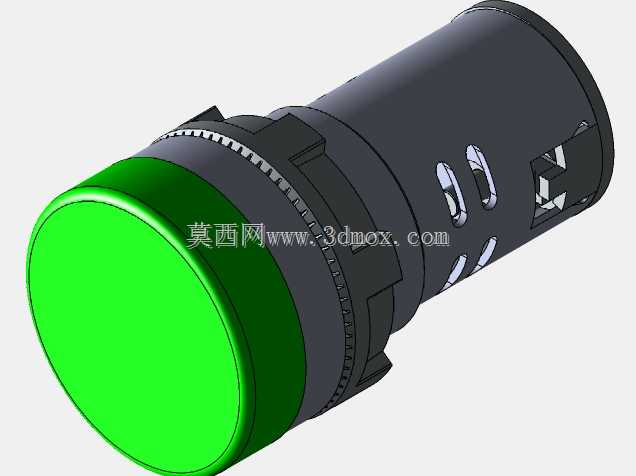

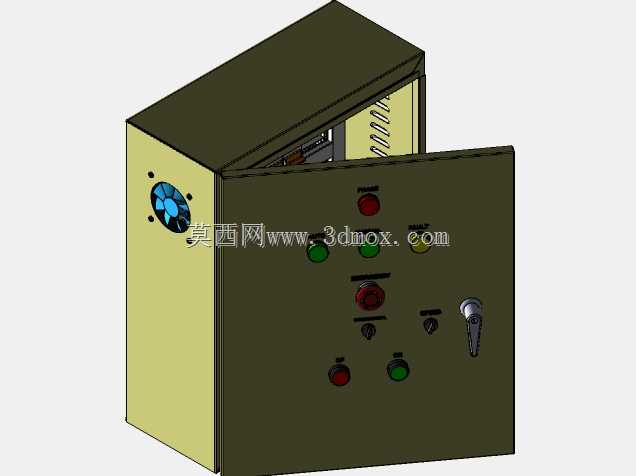

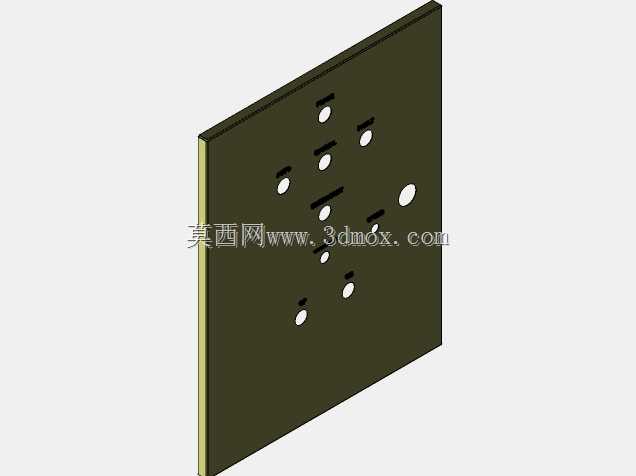

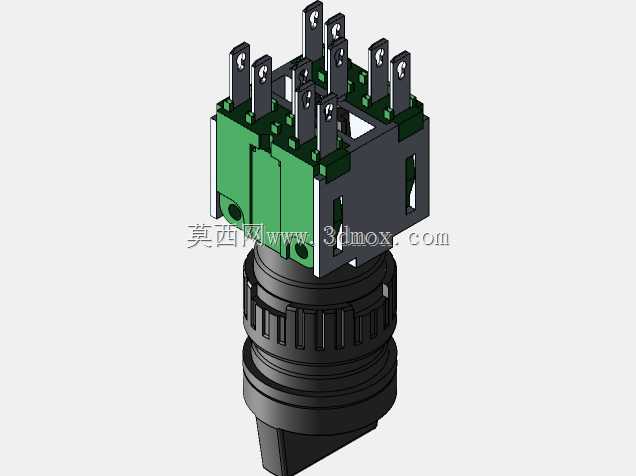

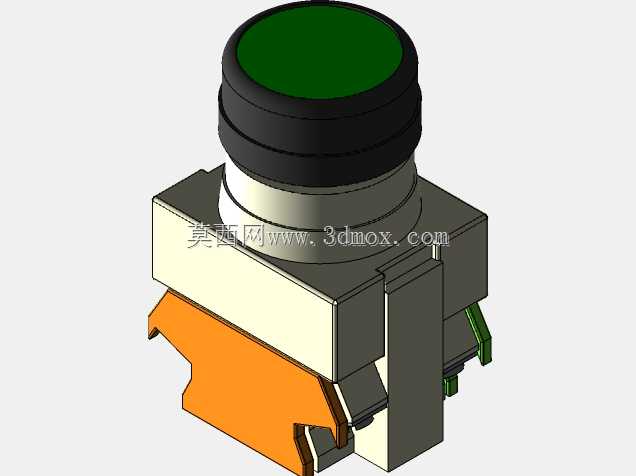

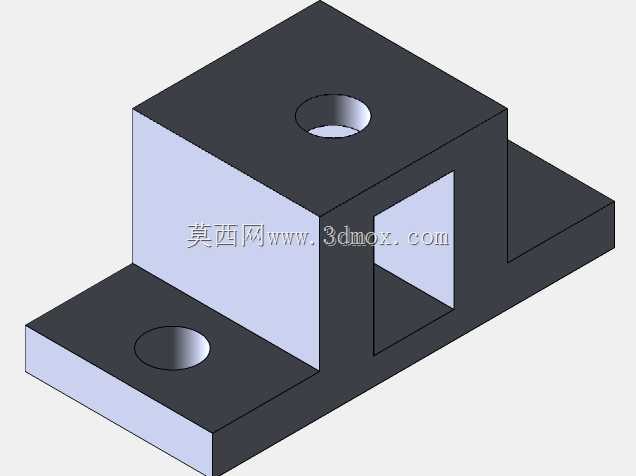

　　从结构设计思路来看，这款柜体采用单开门壁挂式结构，整体为薄钢板折弯拼焊成型，柜体背部预留壁挂安装孔位，安装时可直接通过膨胀螺栓固定在墙面或者机架立面，不需要额外做落地支撑基础，安装边界适配常规240mm厚度的标准砖墙或者型钢机架立柱安装，安装后柜体突出墙面的深度控制在合理范围，不会占用过多操作通道空间，适合车间通道侧、设备旁侧的狭窄安装位置使用。柜门与柜体主体采用侧边铰链连接，柜门闭合后通过侧边的柜锁实现锁紧，锁具采用通用型转舌锁，日常运维时可通过专用钥匙开启柜门，柜门内侧预留了元件安装的走线空间，可用来固定线槽、端子排等辅件，柜门面板上根据操作需求预留了不同规格的安装孔位，分别用来安装指示灯、控制按钮、转换开关、急停按钮等操作元件，面板上的元件排布按照操作频率做了分区，高频操作的启停按钮布置在面板中下部人手易触及的高度区域，状态指示灯布置在面板上部便于观察的位置，急停按钮布置在操作区旁侧便于紧急情况下快速触发，转换开关布置在指示灯下方用来切换手自动控制模式，整体排布符合一线操作人员的日常操作习惯，减少误触概率。

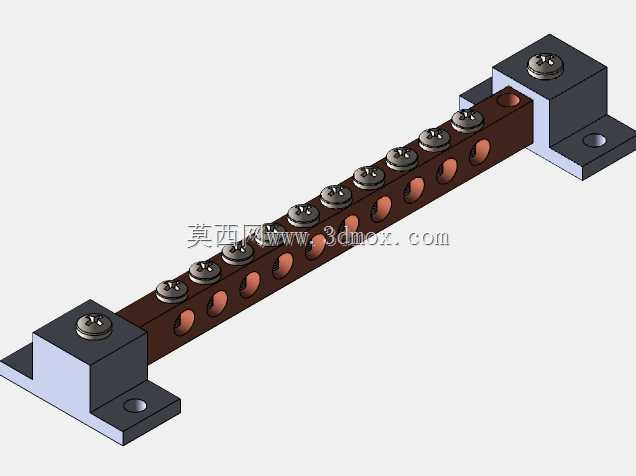

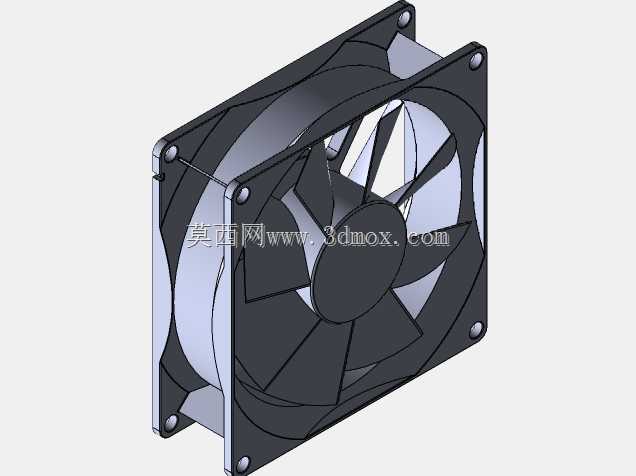

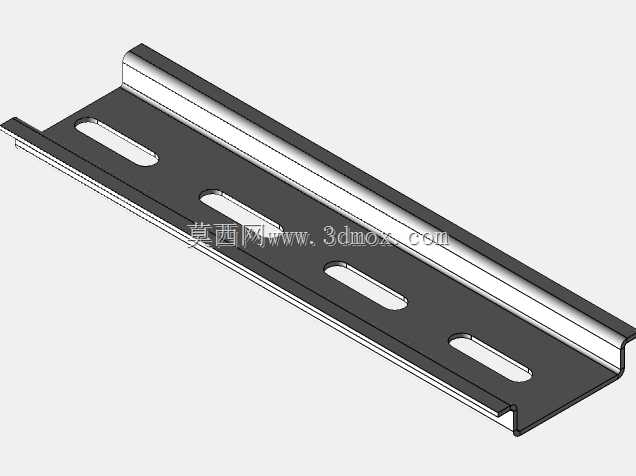

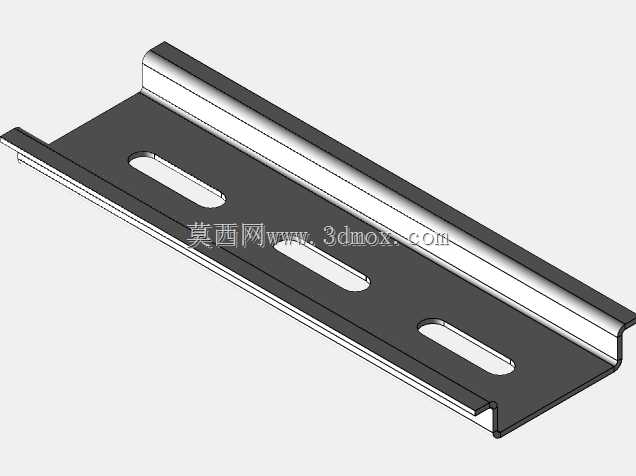

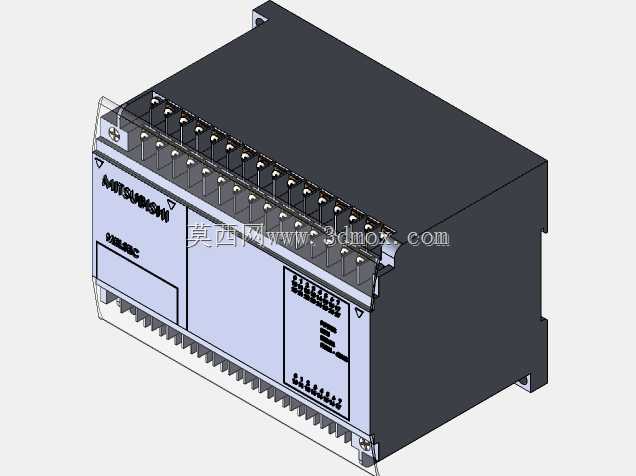

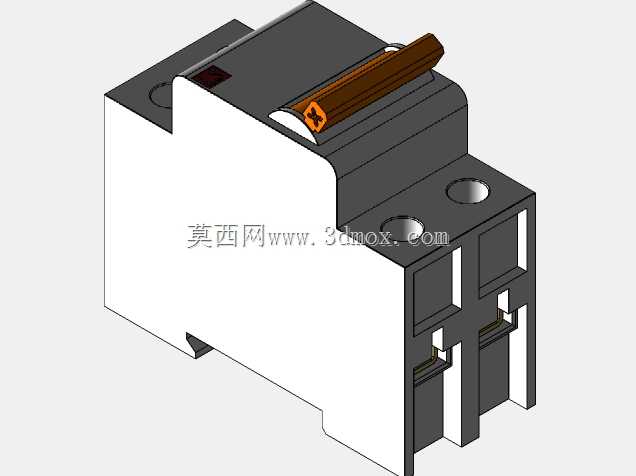

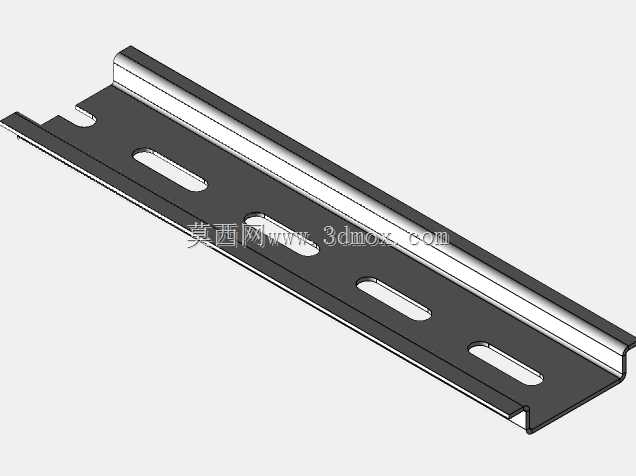

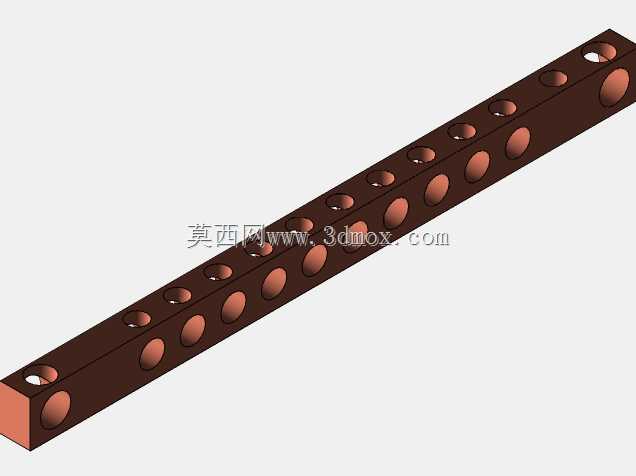

　　柜体侧部预留了散热风扇安装位，配套的轴流散热风扇可在柜内电气元件长时间运行时，通过强制通风带走柜内热量，避免柜内温度过高导致电气元件寿命缩短，风扇安装位内侧预留了防尘滤网的安装卡槽，可加装防尘滤网阻挡车间环境内的粉尘进入柜内，适配多粉尘的普通机加工车间、装配车间的使用环境。柜体内部预留了标准电气安装板的固定位，安装板采用镀锌钢板材质，可根据实际控制需求在上面固定断路器、交流接触器、热继电器、小型PLC、中间继电器、接线端子等常规低压电气元件，安装板与柜体侧壁之间预留了足够的走线空间，强弱电回路可分开布线减少信号干扰，柜体上下边缘预留了穿线格兰头的安装孔位，外部的动力线缆、控制线缆、信号线缆可通过格兰头进入柜内，格兰头可锁紧线缆同时实现柜体的防护密封，避免外部水汽、粉尘从穿线位置进入柜内。

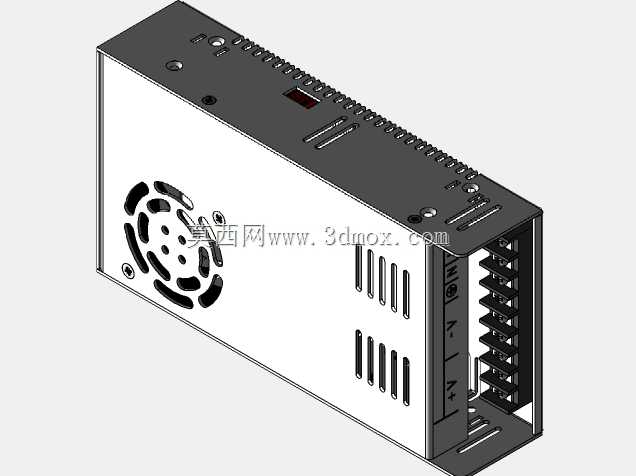

　　从外形尺寸的适配性来看，这款柜体的整体尺寸属于小型壁挂电控箱范畴，内部安装空间可容纳最多12个模数的小型断路器加上配套的接触器、继电器元件，足够覆盖大部分小型单机设备的控制回路需求，不需要选用过大的柜体造成成本浪费，同时柜体的门板刚度做了加强设计，在面板上安装多个按钮、指示灯后不会出现门板变形下垂的问题，铰链的承重能力也匹配门板加上元件的总重量，长期开关使用不会出现铰链松动、柜门错位的问题。柜体的表面采用喷塑处理，涂层附着力强，可耐受车间日常的轻微磕碰、普通湿度环境下的腐蚀，不需要额外做表面防腐处理就可在常规工业环境下长期使用。在实际选型使用时，可根据具体的控制回路数量调整柜内元件的排布，若控制回路数量较少，还可在柜内预留的空间加装小型开关电源、信号隔离器等辅件，不需要额外扩容柜体尺寸；若使用环境湿度较大，还可在柜内预留的位置加装小型除湿加热器，避免柜内出现凝露导致电气短路。这款柜体的结构设计充分考虑了一线电气装配、日常运维的实际需求，所有安装孔位、走线空间、操作区域的排布都经过实际使用场景的验证，既不会出现空间浪费导致的成本上升，也不会因为空间不足导致元件排布拥挤、装配运维困难的问题，适合小型设备厂商做标准化配套电控柜体使用，也可用于现有老旧设备的电控系统改造替换，安装时不需要对原有安装位置做过多改动，可直接替换同尺寸规格的老旧电控箱体，缩短改造施工的周期。
