翻盖式工业电气防护箱体结构设计

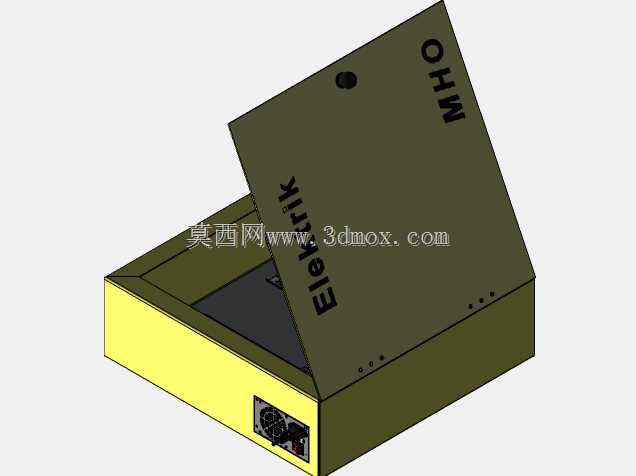

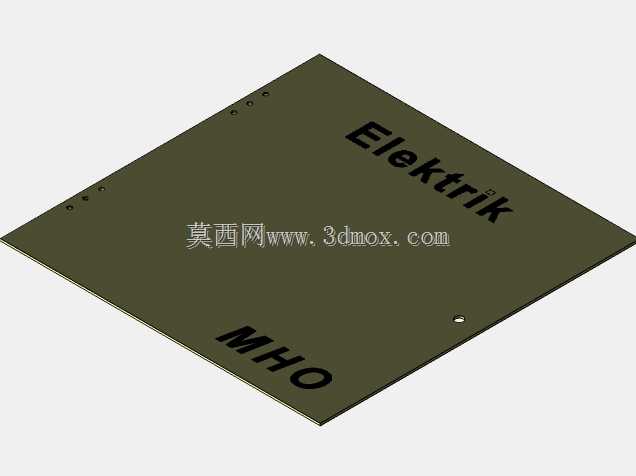

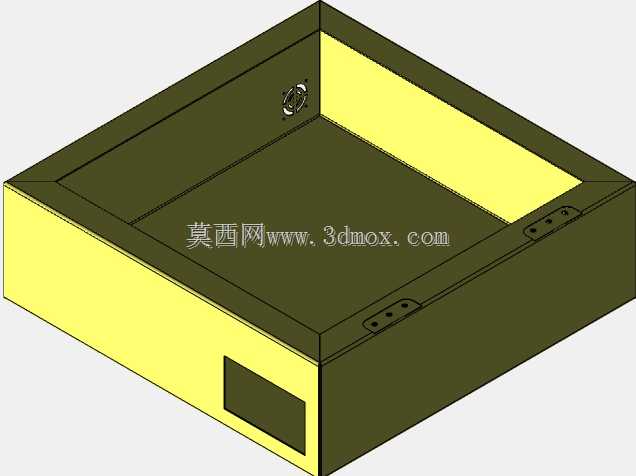

　　接口元件的法兰面可以直接贴合在沉台平面上，避免额外的密封处理出现缝隙，图中可见的侧壁接口区域，就是预留的电源输入与信号输出安装位，旁边的格栅结构是散热通风口，内部可以直接加装小型轴流风扇，给箱内安装的继电器、接线端子、小型控制模块做通风散热，避免密闭箱体内温度累积影响电气元件寿命。上盖的表面做了标识印刷区域的预留，图中可见的字符印刷位，是留给用户标注箱体内部的回路编号、设备标识用的，不需要后期额外做铭牌粘贴的结构，印刷区域做了轻微的下沉处理，避免日常擦拭、磕碰的时候磨掉标识字符。上盖靠近前侧的位置预留了锁具安装孔，日常运维结束后可以直接上锁，避免非授权人员随意打开箱盖触碰内部接线，这个位置的锁孔采用通用的三角锁尺寸，这款翻盖式电气箱体的设计，最初是面向车间现场分布式电气控制节点的部署需求做的结构方案，日常在生产线边、设备侧方的小型控制单元，经常面临粉尘飞溅、偶尔的切削液泼溅、现场人员误触碰的问题，常规的螺钉固定式电气箱开盖维护需要拧动多颗紧固件，现场运维效率很低，翻盖式的结构刚好能解决这个痛点。从结构设计逻辑来看，上盖和下箱体采用后侧铰接的连接方式，上盖闭合后可以完全覆盖下箱体的顶部开口，配合箱体结合面的折边止口结构，不需要额外加装密封胶条就能达到基础的IP54防护等级，应对普通工业车间的日常环境完全足够。下箱体的主体采用折弯钣金焊接成型，侧壁预留的接口位置专门做了沉台结构，安装航空插头、电源开关、散热风扇的时候，

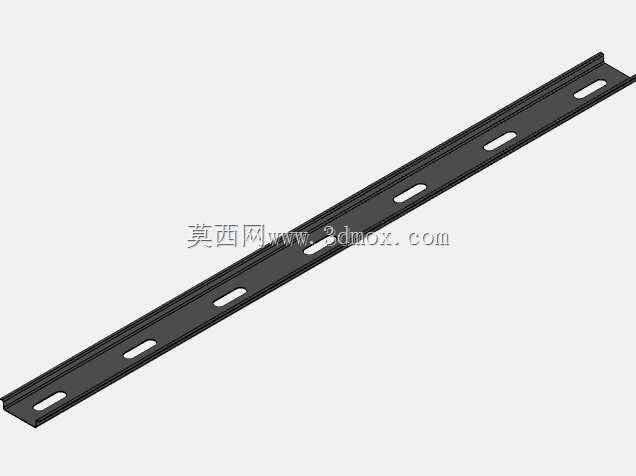

　　和工业现场常用的配电柜锁具完全通用，不需要单独定制锁具配件，后期维护更换配件的成本很低。从安装边界来看，下箱体的底部做了外翻的安装折边，折边上预留四个长圆形安装孔，可以直接通过膨胀螺栓固定在墙面、设备机架的立柱上，长圆孔的设计可以抵消现场安装的孔位误差，不需要安装的时候反复配打孔位。箱体的内部空间做了分层预留，靠近底部的位置预留了35mm标准导轨的安装位，可以直接卡装标准的接线端子、小型断路器、继电器模块，不需要额外做安装支架的焊接，导轨安装位的高度距离箱底有20mm的间隙，方便走线下沉，避免接线堆积在元件底部影响散热。上盖翻开后的最大开启角度可以做到110度，翻开后上盖可以靠自身铰接位置的阻尼停在任意角度，不需要额外的支撑撑杆，

　　运维人员接线、排查故障的时候不需要手扶箱盖，单手就可以完成内部的接线操作。箱体的边角位置全部做了R3的圆角折弯处理，避免尖锐的钣金边角划伤安装、运维人员，这个细节在现场安装的时候非常实用，很多常规电气箱的直角边角很容易在搬运、接线的时候刮破工作服甚至划伤皮肤，圆角处理后完全规避了这个问题。从尺寸适配来看，这款箱体的内部净空间可以容纳最多20位的标准端子排，或者4个小型中间继电器加配套的接线端子，完全满足单台小型设备的本地控制、信号转接的需求，相比大尺寸的标准配电柜，这款小型箱体占用的安装空间更小，适合在设备密集的生产线缝隙、立柱侧面这类狭小空间部署。箱体的钣金厚度选用1.5mm的冷轧钢板，整体刚性足够，日常人员倚靠、

　　轻微的磕碰都不会出现箱体变形，上盖的板材同样采用1.5mm厚度，关闭后不会出现因为板材过薄产生的凹陷、晃动问题。铰接位置的转轴采用隐藏式设计，从箱体外部看不到转轴的突出结构，避免现场的杂物、粉尘堆积在转轴缝隙里，长期使用也不会出现转轴卡滞、箱盖无法顺畅开合的问题。下箱体的前侧折边做了向内的翻边，上盖关闭后，上盖的内边缘刚好卡在翻边外侧，形成迷宫式的密封结构，即使有液体从上方泼溅，也会顺着箱体的外表面流走，不会顺着结合面的缝隙渗入箱体内部。在做三维建模的时候，所有的折弯半径、板材展开系数都按照常规钣金加工厂的加工参数做了预留，导出的加工图不需要工艺人员再做系数调整，可以直接导入激光切割机下料、折弯成型，不需要二次修改结构，加工落地的效率很高。
