立式管道离心泵安装结构三维设计

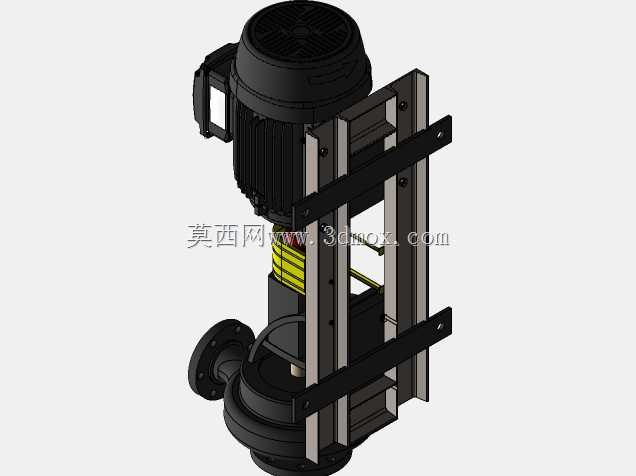

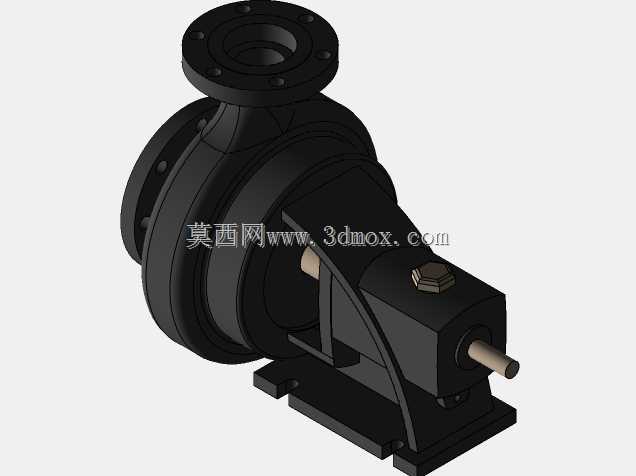

　　这款立式离心泵的三维结构设计，核心围绕楼宇供水、暖通循环、工业流体输送场景的安装适配需求展开，区别于卧式泵的横向占地特性，立式同轴布局将电机与泵体沿垂直轴线串联布置，能在狭小的设备间、管井内完成布设，大幅压缩水平方向的安装占用空间。从结构细节来看，泵体底部采用法兰式进出口设计，进出口轴线处于同一水平高度，可直接串联在水平铺设的管路系统中，无需额外调整管路走向，安装时仅需对进出口法兰做同轴度找正，配合密封垫片完成螺栓紧固即可，能有效减少现场安装的管路改造工作量。

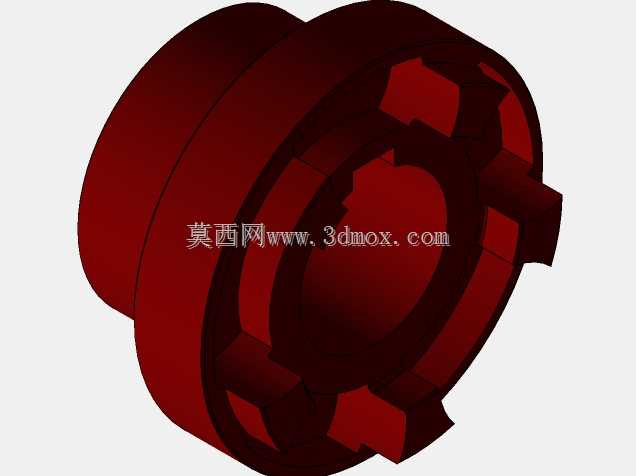

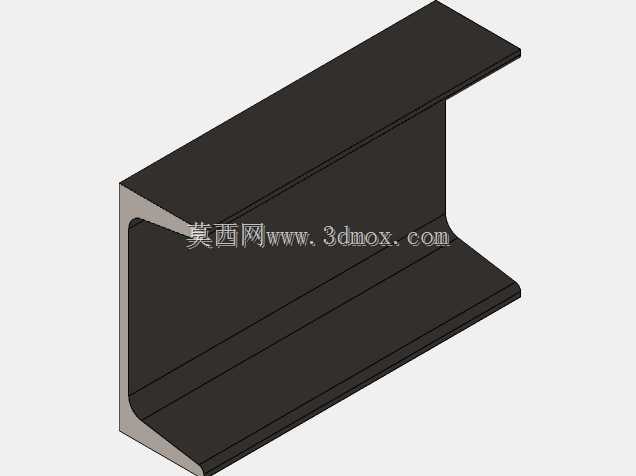

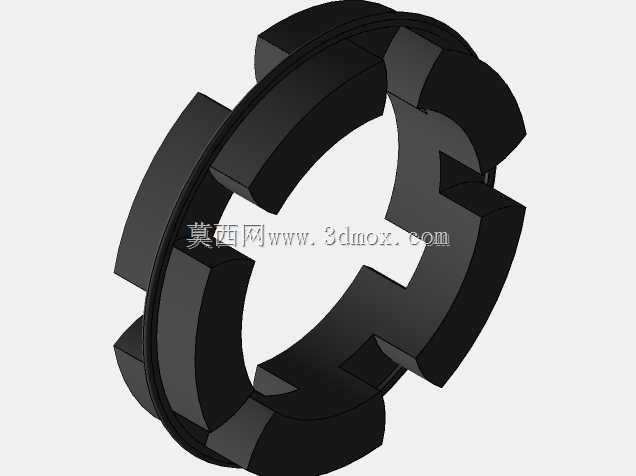

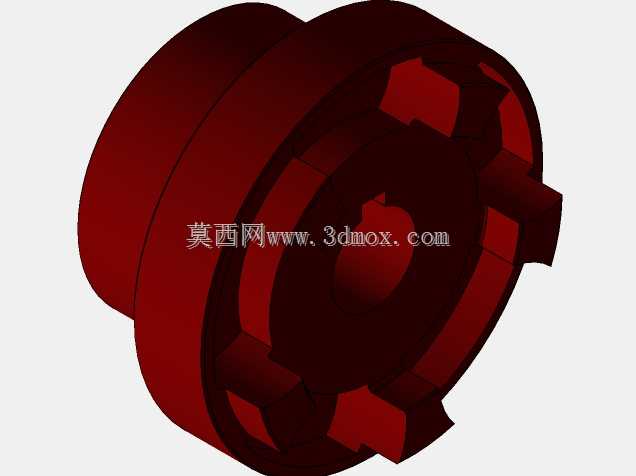

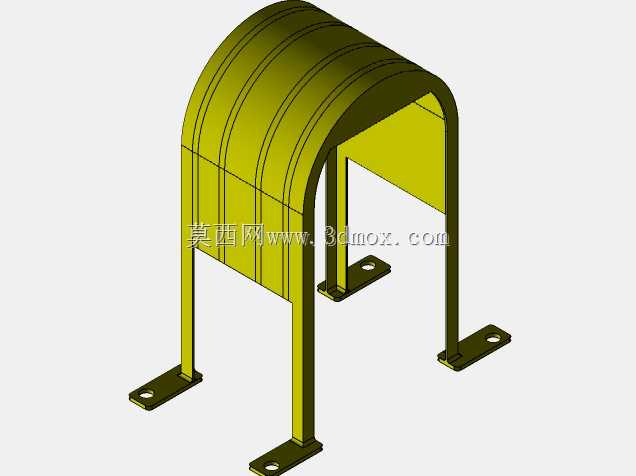

　　设计过程中重点考量了泵组运行的稳定性与维护便捷性，电机与泵体之间采用标准联轴器做同轴传动，中间设置的机械密封结构可有效规避输送介质沿轴端泄漏的问题，联轴器区域预留的检修空间，可在不拆卸进出口管路、不移动电机主体的情况下完成密封件、易损件的更换作业。配套的安装支架采用型钢焊接框架结构，通过两道横向抱箍将泵体与电机的连接段牢牢固定，支架底部预留的螺栓安装孔可适配混凝土基础、型钢机架两种安装基面，安装时需保证支架垂直度偏差不超过千分之一，避免泵轴长期偏载运行导致的轴承磨损、密封泄漏问题。

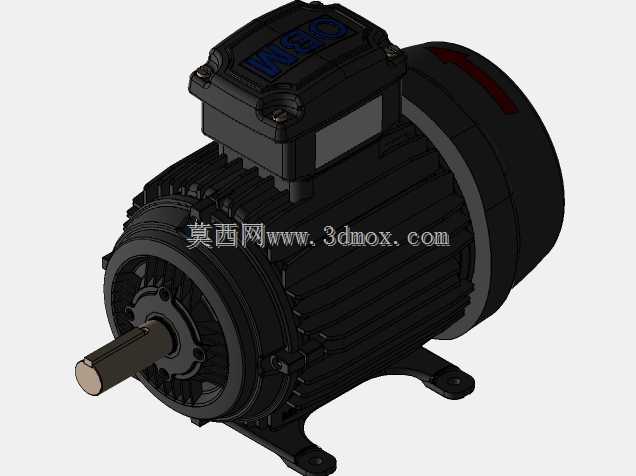

　　从功能特性来看，这款泵的叶轮采用闭式离心结构，输送常温清水或物理化学性质与水相近的介质时，可稳定实现额定扬程下的流量输出，泵体流道做了顺滑过渡处理，能减少流体在泵腔内的湍流损失，降低运行过程中的流体噪音与振动。电机顶部设置的散热风罩与壳体散热筋配合，可在连续运行时将电机温升控制在绝缘等级允许范围内，电机侧置的接线盒可根据现场布线需求调整出线方向，适配不同方向的线缆布设。

　　建模过程中对各部件的装配公差做了匹配设定，电机轴与泵轴的同轴度配合公差、联轴器的轴向窜动间隙、密封件的压缩量都按照实际装配要求做了参数化约束，可直接用于生成工程图纸指导生产装配，也可作为泵组选型、管路布局设计的参考模型，帮助设计人员提前核验安装空间、管路对接位置，避免现场安装时出现干涉、空间不足的问题。针对不同工况的适配需求，模型中支架的安装孔位、进出口法兰的规格都做了参数化可调整设置，可根据不同流量、扬程对应的泵型尺寸快速调整结构参数，缩短同系列产品的设计迭代周期。

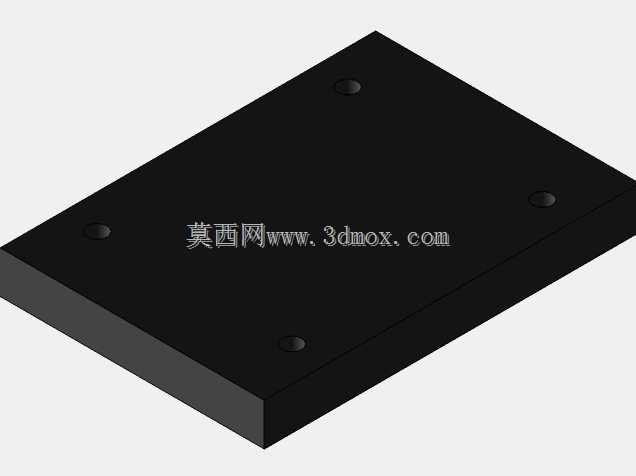

　　实际应用中，这类立式管道泵常被用于高层楼宇的二次供水加压、中央空调系统的冷热水循环、生产工艺中的冷却水输送、污水处理环节的清水提升等场景，安装时需在泵组进出口设置软接头与检修阀门，同时在基础位置设置减震垫，进一步降低运行振动向管路与建筑结构的传递。模型完整还原了泵组从电机、联轴器、泵体到安装支架的全部结构细节，各部件可单独拆分用于做装配工艺演示、结构受力分析，也可整合到整体机房、管路系统的三维布局中，完成整体项目的碰撞检查与空间优化。
