WCM-2205FT卧式直联离心泵结构设计

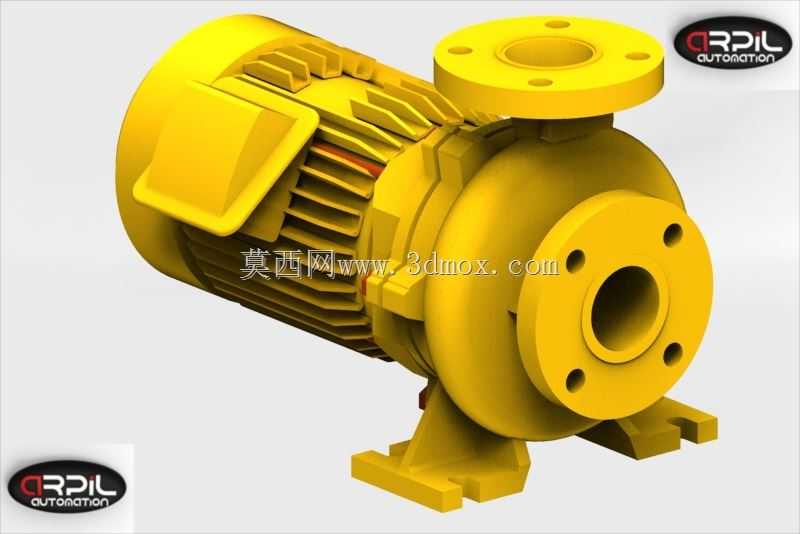

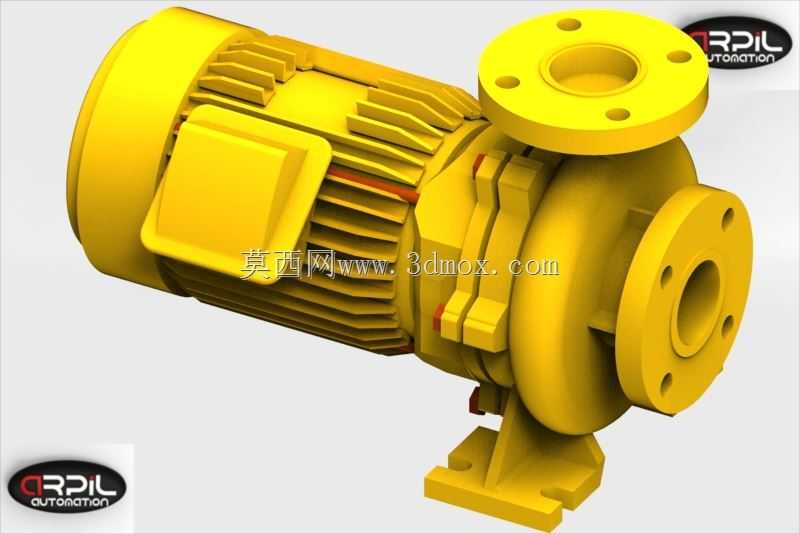

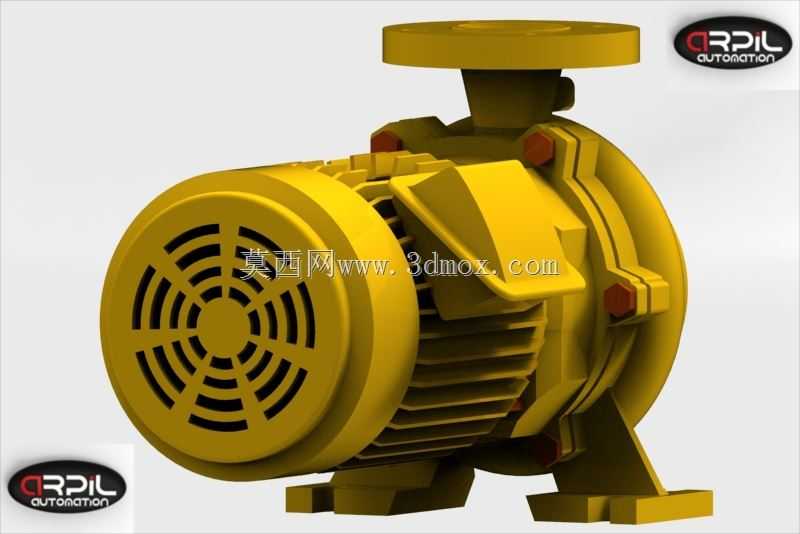

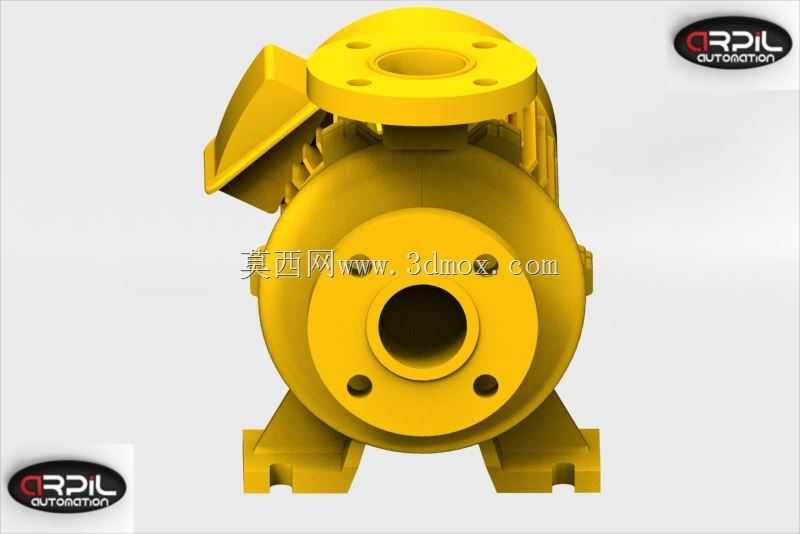

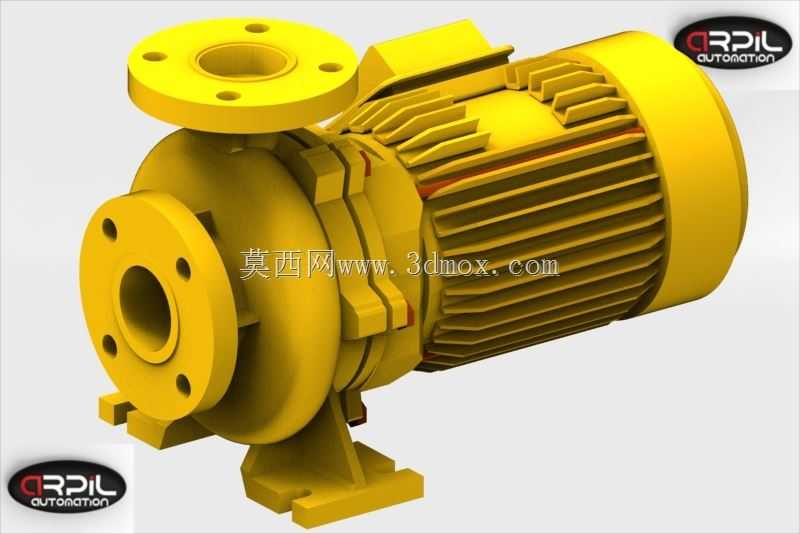

　　这款直联式离心泵的三维结构，完全围绕民用建筑给排水、小型工业循环水系统的实际工况做适配，日常在暖通空调循环、冷却水输送、小型生产工艺供水场景里，这类泵的出镜率极高，不需要额外做复杂的传动对接，电机和泵体直连的结构，能大幅减少现场安装的找正工作量，也能降低后期运维中联轴器损耗带来的故障概率。从结构设计逻辑来看，泵体采用后开门式的结构布局，日常检修叶轮、机封的时候不需要拆解进出水法兰和管路，只需要拆开电机和泵体的连接螺栓就能把转子部分抽出来，这一点在管路排布密集的机房里实用性很强，不用额外预留太大的检修拆装空间。进出水口都采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸都匹配通用的管路法兰标准，现场对接的时候不需要额外做转接件，

　　进出口的流道做了顺滑的圆弧过渡，能减少流体在泵腔内部的涡流损失，提升运行效率的同时降低流体噪音。泵的安装底座和电机端盖、泵体脚座做了一体化的刚性设计，底座上预留的安装螺栓孔位置，匹配常用的混凝土基础安装尺寸，也适配标准型钢支架的安装孔位，安装的时候不需要额外打孔改制，直联结构的轴系对中精度在出厂装配阶段就已经完成校准，现场安装只需要把底座固定牢固，接好管路和电源就能投入使用，省去了传统联轴器传动泵需要现场反复调整同轴度的步骤。叶轮采用闭式叶轮结构，流道做了水力优化，针对清水类无大颗粒杂质的介质输送做适配，运行的时候轴向力通过叶轮上的平衡孔做平衡，能降低轴承的轴向载荷，延长轴承的使用寿命，泵体上预留的排气、排液螺孔位置，

　　刚好在泵腔的最高和最低点位，开机前排气、停机后排空残液都很方便，不会出现泵腔积气无法抽送介质，或者冬季停机残液冻裂泵体的问题。电机部分采用标准的三相异步电机结构，散热筋的排布顺着电机旋转的气流方向设计，能保证长时间连续运行的时候电机温升控制在标准范围内，电机接线盒的位置可以根据现场接线方向调整朝向，适配不同方向的进线布线需求，泵的整体外形轮廓做了紧凑化处理，相同流量扬程参数下，比传统带联轴器的卧式离心泵占地面积小30%左右，在空间局促的地下机房、小型设备配套场景里，这个尺寸优势非常明显。从建模的细节来看，所有的连接螺栓、密封垫片、机封组件都做了等比例还原，做管路系统三维排布的时候，可以直接调取这个模型做干涉检查，

　　提前预判泵体和周边管路、阀组、支架的空间冲突，避免现场安装的时候出现切改管路的问题，法兰的密封面、螺栓孔的位置精度都和实物一致，导出工程图的时候可以直接用来做安装指导图的底图，不需要再反复核对尺寸。这类直联离心泵在实际选型的时候，往往需要匹配管路的通径、安装空间的边界，这个三维模型把所有的外轮廓尺寸、安装点位都做了精准还原，不管是做泵房的整体布局设计，还是做设备配套的选型校核，都能直接用来做空间校验，不需要再手动测量实物尺寸，能大幅提升设计阶段的工作效率，也能减少后期安装阶段的尺寸错配问题。
