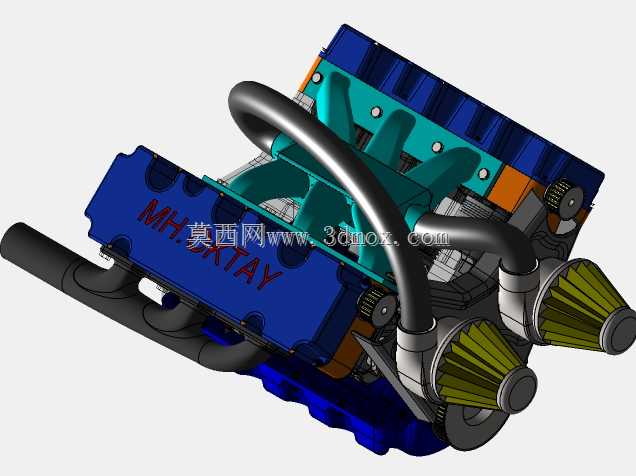

V型布局双缸内燃动力装置结构设计

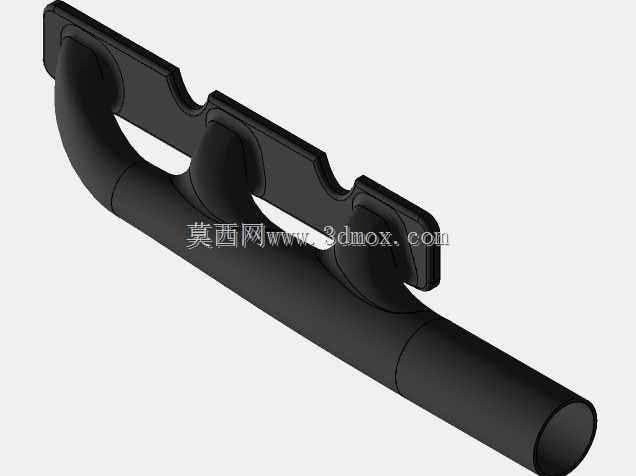

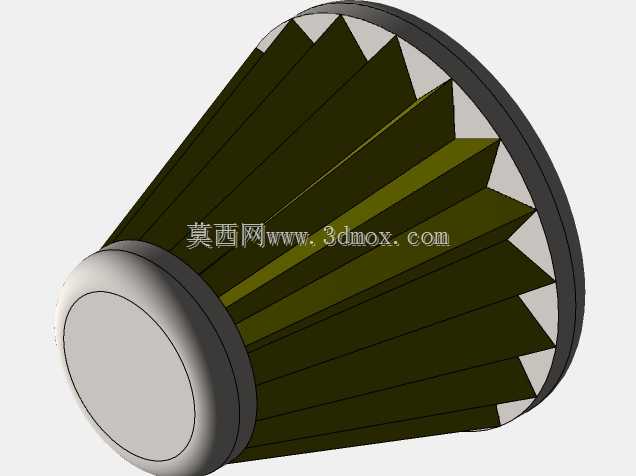

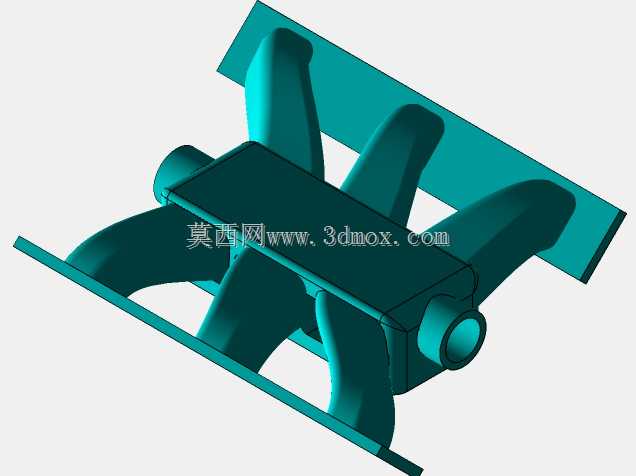

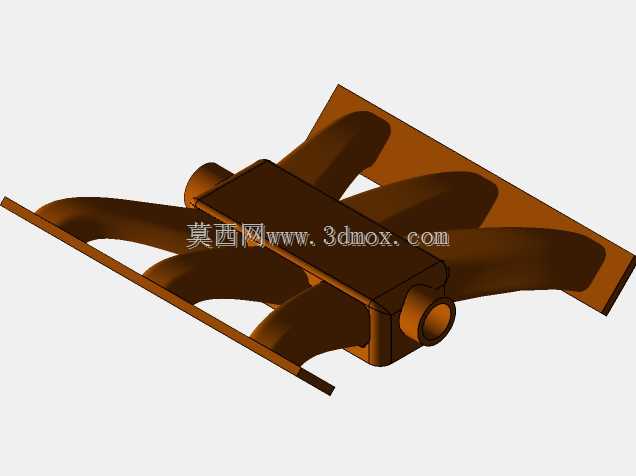

　　该动力装置采用V型双缸布局设计，核心应用场景覆盖小型非道路移动机械、轻型特种作业装备、定制化改装动力单元等领域，可作为小型发电机组、便携作业机具、轻型越野载具的动力输出核心，适配对动力紧凑性、输出平顺性有较高要求的使用场景。从结构设计逻辑来看，采用V型夹角布置的双缸结构，能够在同等排量前提下大幅缩短动力单元的轴向尺寸，降低整机布置的空间占用，相比直列双缸结构，整机重心更靠近安装基面，可有效降低配套设备的整体重心高度，提升运行过程中的稳定性。进排气系统采用侧置式管路布局，弯曲管路经过流道曲率优化，尽可能降低进排气过程中的气流阻力，进气端预留了标准化的空滤器安装接口，可直接适配通用规格的空气过滤组件，

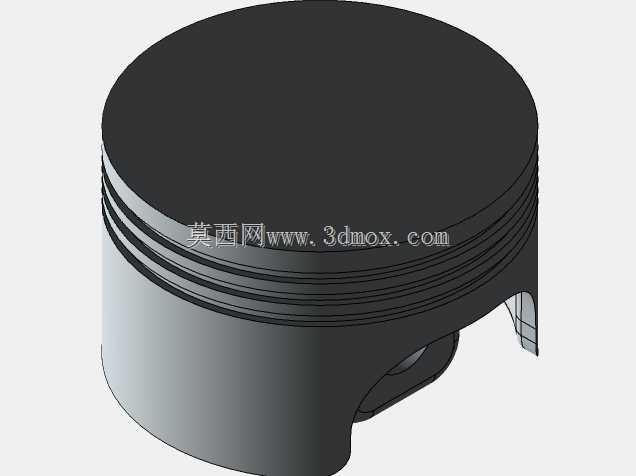

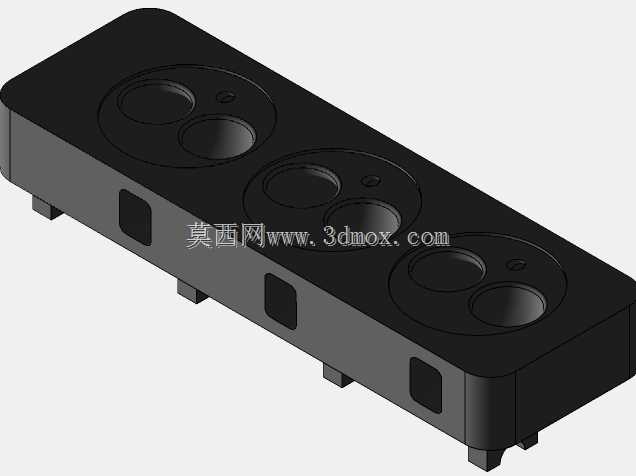

　　排气端的法兰接口匹配通用消音器安装尺寸，无需额外加工转接结构即可完成外围附件装配。缸体部分采用分体式装配设计，缸盖与缸体的结合面经过密封结构优化，采用多层复合密封的设计思路，可在额定工况下保证燃烧室的密封可靠性，避免出现漏气、渗油等常见故障。两侧缸体的夹角区域布置了强化支撑筋结构，可抵消活塞往复运动过程中产生的侧向冲击力，降低缸体运行过程中的振动幅值，提升整机结构强度。输出端采用锥齿轮组换向传动结构，可根据配套设备的布置需求，将动力输出方向调整90度，适配不同安装方向的负载连接需求，齿轮啮合区域采用飞溅润滑结构设计，无需额外配置强制润滑管路，简化了整机润滑系统的结构复杂度，降低日常维护的操作难度。从安装边界来看，

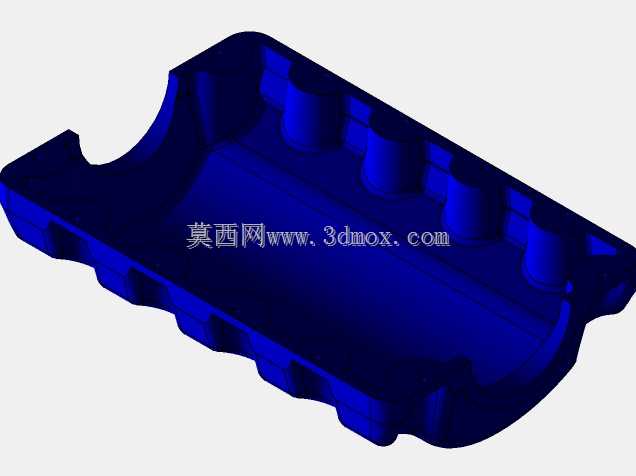

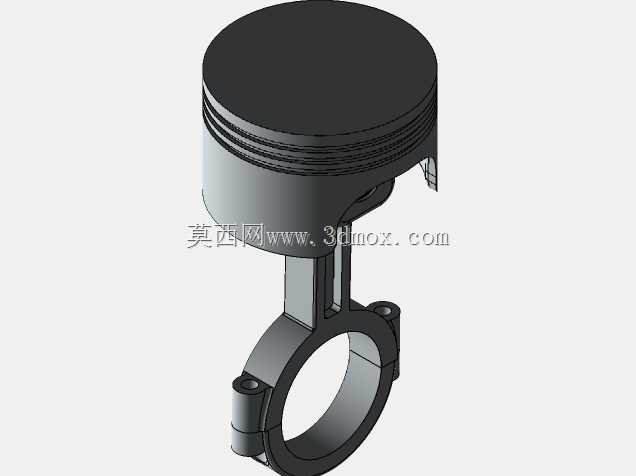

　　整机底部预留了四个标准化的安装固定点位，点位间距符合小型动力单元的通用安装尺寸规范，安装基面设计为平面结构，可直接通过螺栓固定在配套设备的机架安装面上，无需设计定制化的转接支架。整机的外围管路、突出部件均控制在安装点位的轮廓边界以内，避免安装过程中出现与周边结构干涉的问题。设计过程中对整机的运动部件做了运动包络校核，活塞往复运动、气门开闭动作、齿轮传动过程中，所有运动部件均不会与缸体、外围管路发生运动干涉，保证运行过程中的结构安全性。润滑系统采用油底壳储油的结构设计，油底壳的放油螺塞布置在整机侧面低位，日常更换机油时无需拆解周边附件即可完成放油操作，机油加注口设置在气门室盖顶部，加注操作空间充足，适配常规维修工具的操作需求。

　　冷却系统的散热通道围绕缸体、缸盖的高温区域做了定向导流设计，可引导冷却气流顺散热鳍片方向流动，带走燃烧室工作产生的热量，保证连续高负荷运行时的工作温度处于合理区间。整机的零部件通用化率较高，紧固件、密封件、传动齿轮等部件均采用通用标准规格，后期维修更换配件时无需定制特殊零件，可降低全生命周期的使用维护成本。从动力输出特性来看，双缸交替做功的工作模式可有效降低输出轴的扭矩波动，相比单缸动力单元，输出平顺性有明显提升，可适配对动力输出稳定性要求较高的负载设备，减少配套设备传动系统受到的冲击载荷，延长配套传动部件的使用寿命。
