三角转子式发动机核心运动转子结构

　　这款三角结构的转子是转子式发动机的核心运动构件，区别于传统往复式活塞发动机的直线往复运动结构，它直接在缸体内做偏心旋转运动完成动力输出，省去了曲柄连杆机构的往复惯性力损耗，在小排量高功率密度动力场景中有着不可替代的应用优势。目前这类转子结构主要搭载在对动力单元体积、重量有严苛要求的特种作业设备、小型运动载具以及部分航空模型动力单元上，部分混动试验机型也会采用这类转子结构作为增程器核心部件，凭借紧凑的结构布局大幅缩减动力总成的占用空间。从实际功能来看，转子的三个弧面在缸体内分别与缸壁、端盖配合形成三个独立的密闭腔室，随着转子的偏心旋转，三个腔室会依次完成进气、压缩、做功、排气的完整四冲程循环，每旋转一周即可完成三次做功，

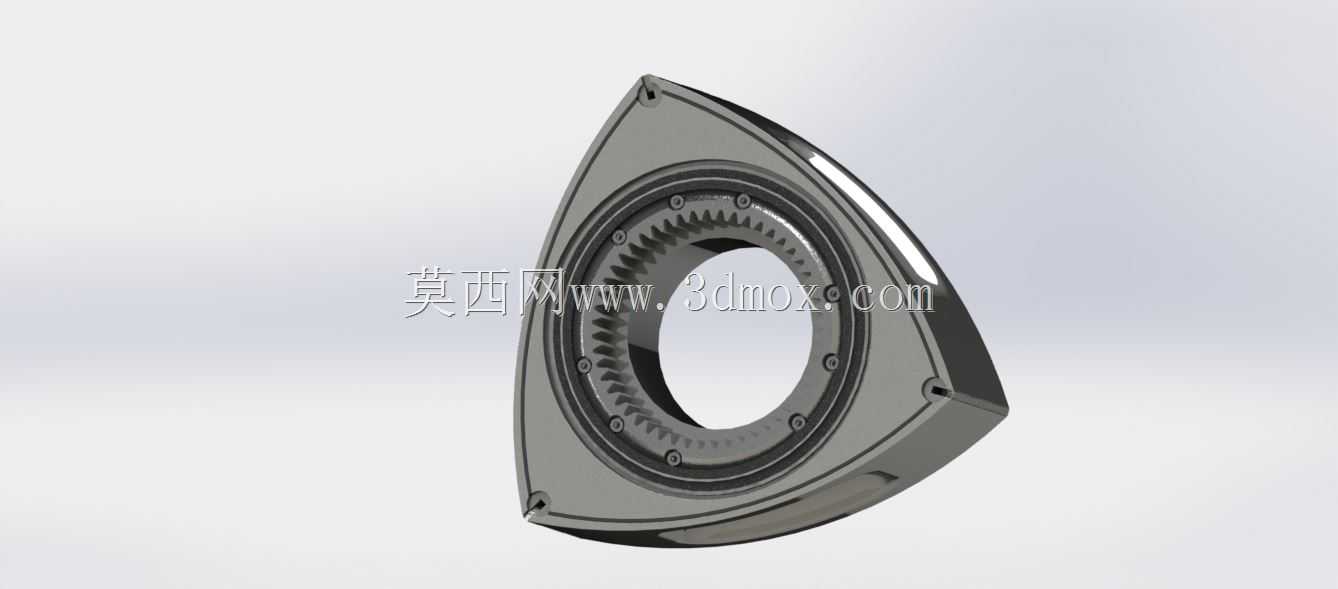

　　同排量下的功率输出密度远高于传统往复活塞结构。设计过程中首先要匹配缸体的双弧外旋轮线型腔轮廓，转子的三个弧面曲率必须与型线完全贴合，保证各个工况下腔室的密封性能，避免出现窜气导致的压缩比不足问题。转子中心的内齿圈是动力传递的核心配合结构，与固定在端盖上的中心齿轮啮合，保证转子在偏心轴带动下始终按照固定传动比做行星运动，齿形参数的精度直接决定了转子运转的平稳性，齿侧间隙过大会导致运转异响甚至卡滞，间隙过小则会增大运转阻力加剧磨损。转子上的密封槽设计是整个结构的设计难点，三个顶角位置的径向密封片槽、端面的气封条槽需要保证加工精度，密封件装入后既要能在槽内自由浮动补偿磨损量，又不能有过大的间隙导致密封失效，

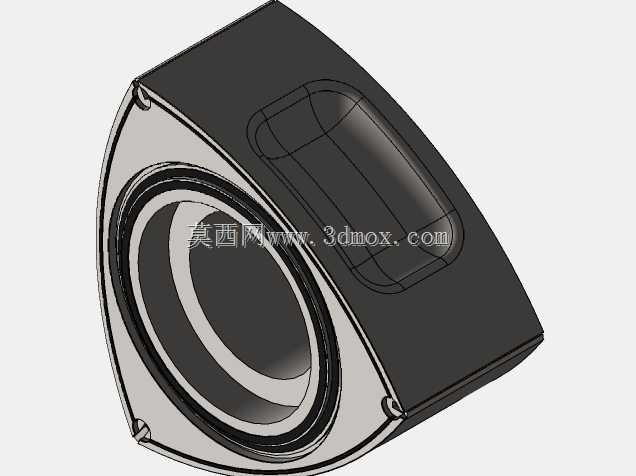

　　密封槽的位置度偏差会直接导致运转过程中密封件与缸壁、端盖的异常磨损，大幅缩短整机大修周期。从安装边界来看，转子的中心孔需要与偏心轴的偏心轴颈配合，配合公差通常选取过渡配合，保证运转过程中不会出现相对窜动，同时要保证转子装入缸体后，三个弧面与缸壁的间隙均匀，端面与前后端盖的间隙控制在合理范围内，间隙过大会导致漏气，间隙过小则会在热机状态下出现膨胀卡滞。转子内部的减重腔设计需要兼顾结构强度与轻量化需求，在保证高速旋转下结构刚度足够、不会出现形变的前提下，尽可能去除多余材料降低转子质量，从而减小偏心旋转产生的离心力，降低轴承的负载，提升整机的最高运转转速上限。转子上的定位销孔用于固定内部的密封件支撑结构与润滑通道，

　　位置精度需要与偏心轴的油道孔对齐，保证运转过程中机油能够顺利输送到各个密封面与摩擦副位置，实现持续润滑与冷却，避免局部过热导致的转子烧蚀、密封件老化失效。不同于传统活塞的圆柱外形，三角转子的偏心运动特性决定了它的质心位置必须经过严格的动平衡校正，三个角的质量差需要控制在极小的公差范围内，否则高速运转时会产生剧烈振动，不仅会产生噪音，还会导致端盖轴承、偏心轴的异常磨损，严重时甚至会导致整个动力单元的结构损坏。在实际选型匹配时，需要根据目标机型的排量、压缩比要求确定转子的偏心距、创成半径等核心参数，转子的厚度直接决定了单腔的容积大小，厚度越大排量越高，但对应的旋转离心力也会随之增大，需要匹配更高强度的偏心轴与轴承结构。
