卧式液压车载起重千斤顶结构设计

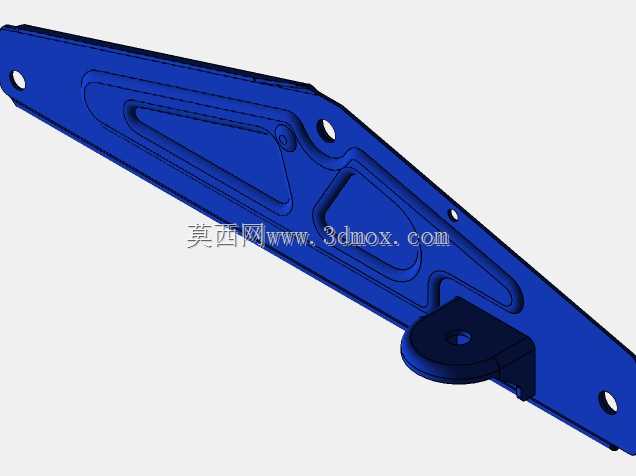

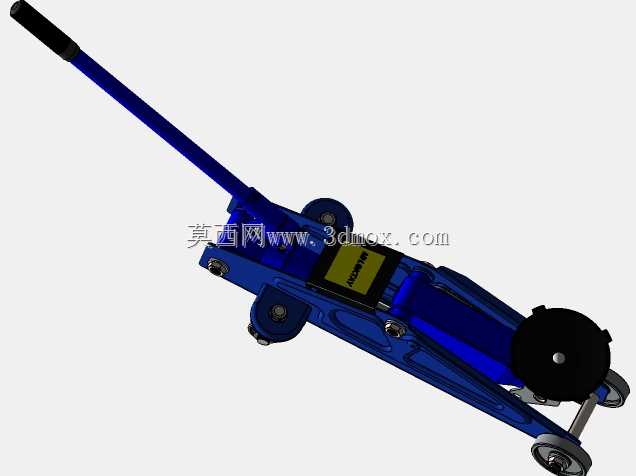

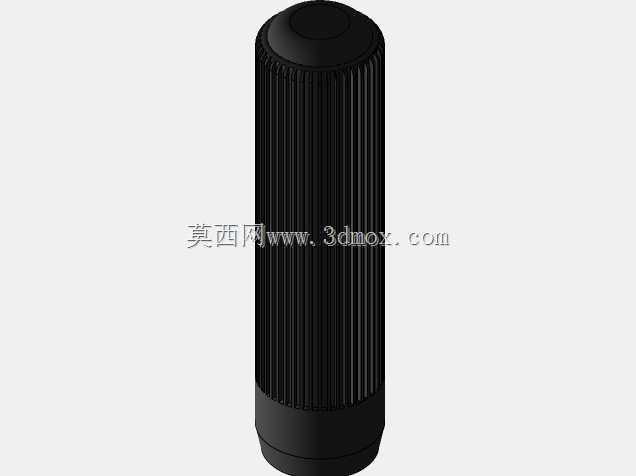

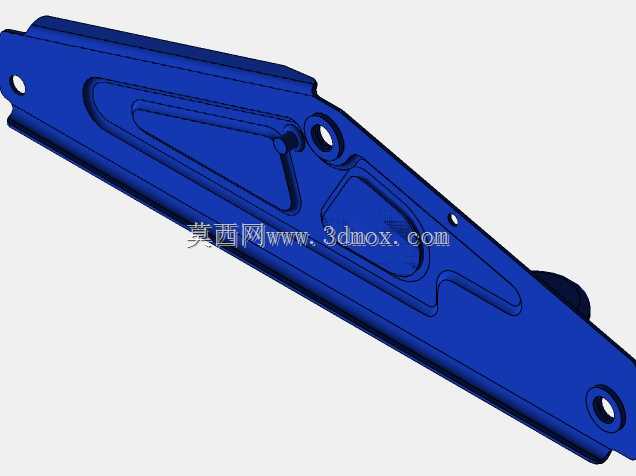

　　日常汽修场景里，更换轮胎、底盘检修时的举升作业，卧式液压千斤顶是一线维修人员最常接触的便携起重工具，和立式剪式千斤顶相比，卧式结构的重心更低，作业时的稳定性表现更突出，在平整硬化的维修工位、铺装路面的应急换胎场景下，适配绝大多数家用乘用车、轻型商用车的底盘举升需求。这款卧式千斤顶的整体结构采用长摇臂卧式布局，主体承载框架采用冲压焊接成型的箱型结构，相比拼接式型材框架，整体刚性更强，长期承受交变载荷时不易出现框架形变，能避免举升过程中因结构变形导致的载荷偏移风险。摇臂操作端包裹有防滑绝缘握套，作业时操作人员握持施力的过程中不易打滑，低温环境下也能避免金属握柄直接接触皮肤带来的操作不适。底部承载轮组采用前定向轮、后万向轮的布局设计，

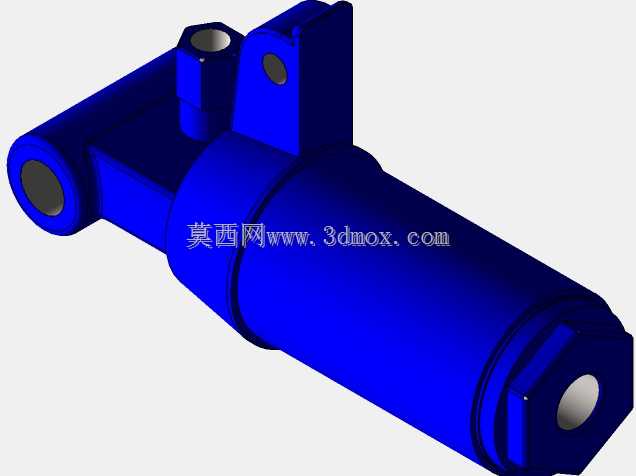

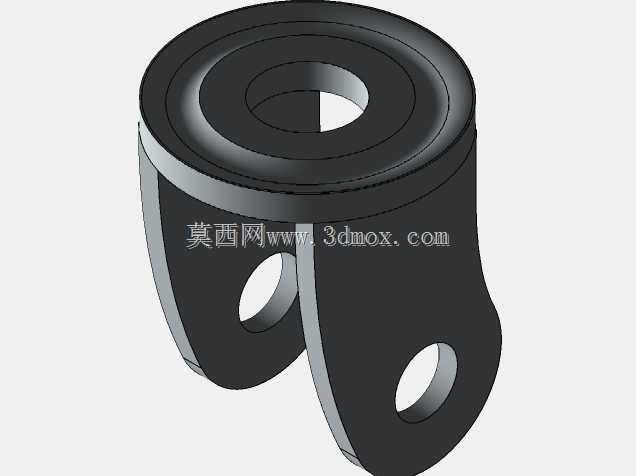

　　在举升前可以快速推移到车辆底盘的指定支撑点位，无需整体抬动设备调整位置，适配维修车间内频繁转场的作业节奏，也能满足道路应急救援时快速就位的使用需求。举升端的支撑顶帽采用圆弧面加橡胶垫的结构设计，接触车辆底盘支撑位时能增大接触摩擦力，避免金属硬接触刮伤底盘防腐层，同时圆弧面结构可以自适应不同角度的底盘支撑面，保证举升过程中顶帽与支撑位始终保持面接触，不会出现点接触应力集中导致的底盘变形或滑脱风险。液压驱动单元内置在主体框架中部的腔体内，采用单柱塞泵的液压回路设计，摇臂上下摆动的过程中驱动柱塞往复运动，将液压油压入举升油缸推动活塞杆伸出，实现平稳举升，回油阀集成在摇臂连接座位置，通过旋钮控制回油通断，顺时针旋紧时即可加压举升，

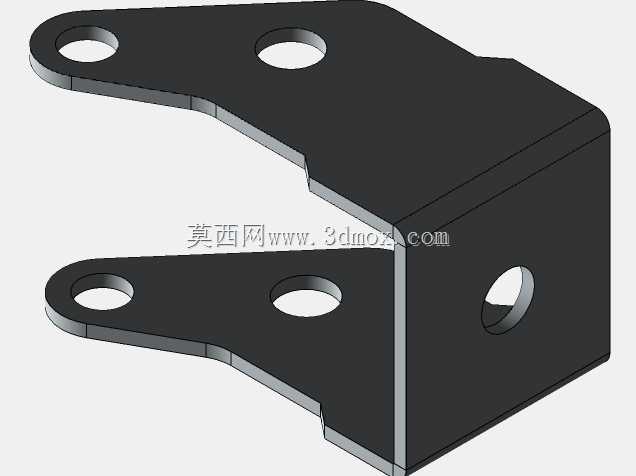

　　逆时针缓慢旋开时可以控制载荷平稳下降，下降速度可以通过旋钮开度灵活调节，避免快速下落导致的车辆冲击或作业风险。从设计边界来看，这款千斤顶的最低起始高度适配家用车较低的底盘间隙，无需额外垫高就能伸入多数轿车的底盘下方，最高举升行程可以满足轮胎完全离地的检修空间需求，整体外形长度控制在便携推移的合理范围内，平时可以放置在车辆后备箱的储物槽内，不会占用过多储物空间，重量控制在单人可搬运的区间内，女性驾驶员在应急场景下也能独立完成操作。结构设计过程中，对所有承载铰接点都做了衬套强化处理，反复举升作业时铰接位的磨损量更小，能有效延长设备的使用寿命，液压油缸的密封件采用耐油耐磨的橡胶材质，长期静置存放也不会出现液压油渗漏的问题，

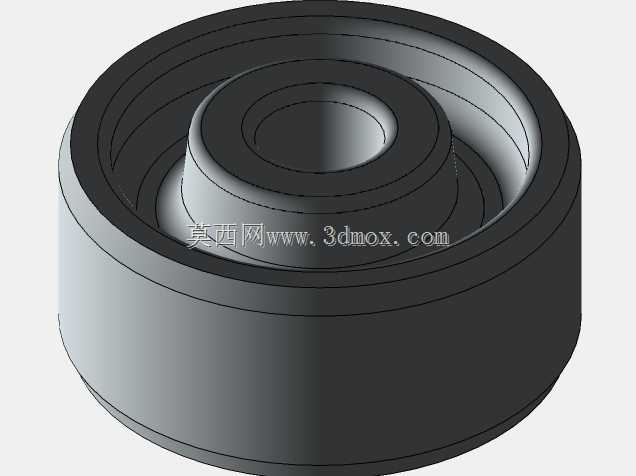

　　日常维护仅需定期检查液压油液位、在铰接轮轴位置加注少量润滑脂即可，无需复杂的拆解保养。在实际使用场景中，除了汽修门店的常规维修作业，这款设备也适配个人车主的日常应急换胎、车辆底盘部件的自检作业，甚至在小型设备安装、重物短距离抬升移位的场景下也能灵活使用，相比大吨位的固定式举升设备，便携灵活的特性让它的适用场景覆盖了从专业维修到民用应急的多个维度。设计时充分考虑了作业安全冗余，所有承载结构的强度都按照额定载荷的1.5倍做校核，即使出现短暂的过载工况，也不会出现结构突然断裂的风险，回油回路设置有节流结构，即使回油阀被意外完全打开，举升臂也不会快速下落，给操作人员留出足够的反应时间。轮组的滚轮采用高强度尼龙材质，推移过程中不会划伤车间环氧地坪或者路面铺装层，滚动阻力小，在水泥地面、沥青地面都能顺畅推移，不会出现卡滞问题。整体涂装采用高可见度的蓝色漆面，在车间复杂的作业环境下更容易被识别，避免人员走动时误碰被绊倒，漆面本身具备耐油污、耐刮蹭的特性，日常接触机油、清洗剂等汽修耗材时不会出现漆面脱落、锈蚀的问题。
