手动螺旋顶升起重支撑装置结构设计

　　在设备检修、小型构件安装、重物临时移位的作业场景里，手动螺旋顶升装置是无需外接动力源即可完成重物举升支撑的常用工具，区别于液压类顶升设备，它不存在密封件老化泄漏、长期静置沉降的问题，在需要长时间保持支撑姿态、作业环境存在油污或温差波动的工况下稳定性更突出，尤其适合汽修工位的车辆局部举升、机加工车间的工件调平、仓储场景的重型货箱移位、小型基建作业里的构件临时支撑这类场景，作业人员无需额外准备动力管线，单人即可完成操作与位置转移。

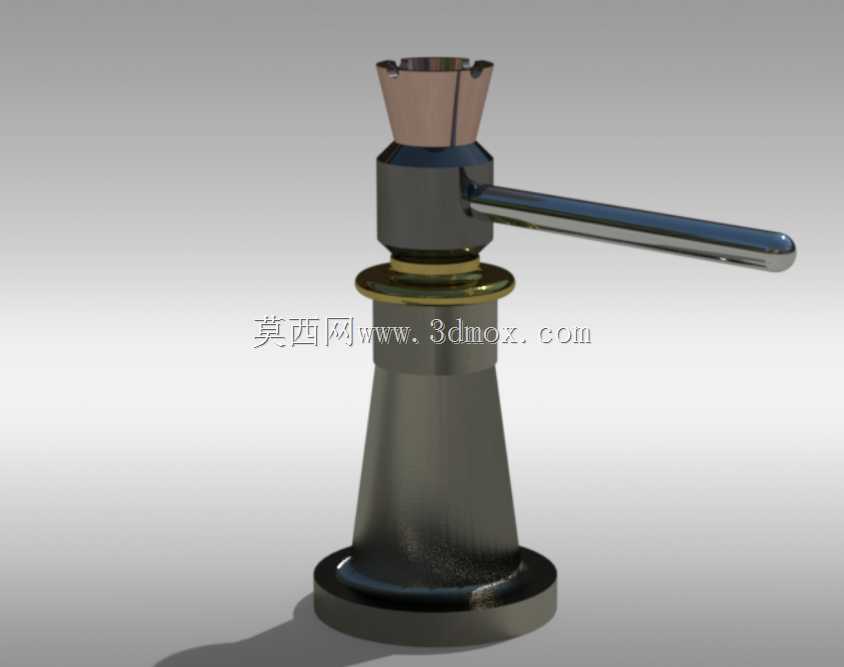

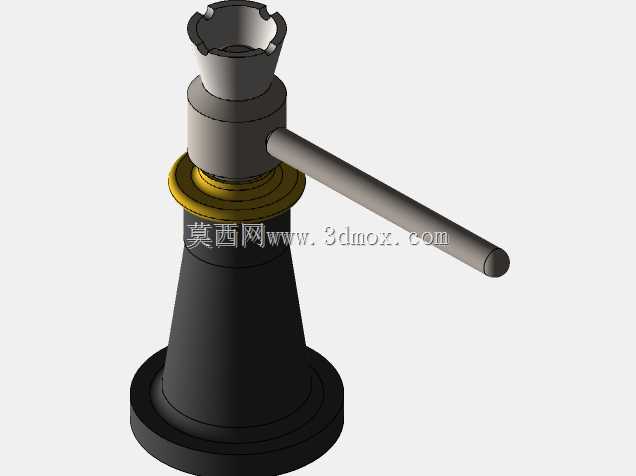

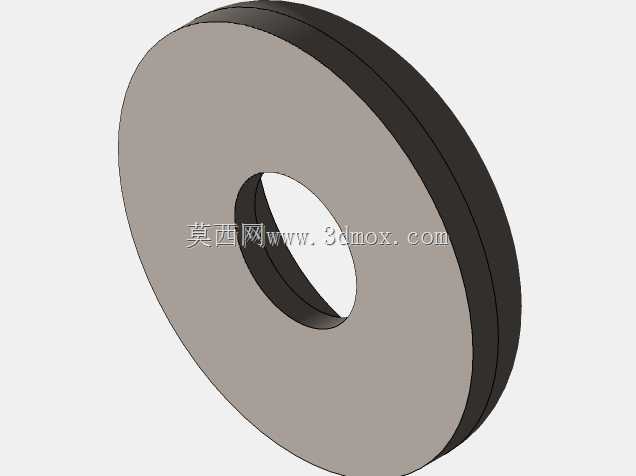

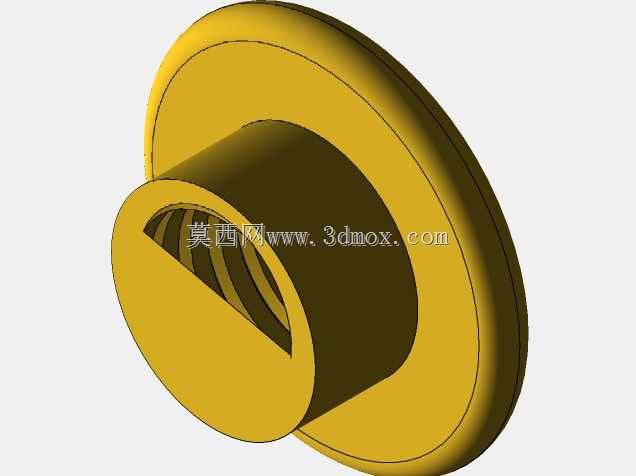

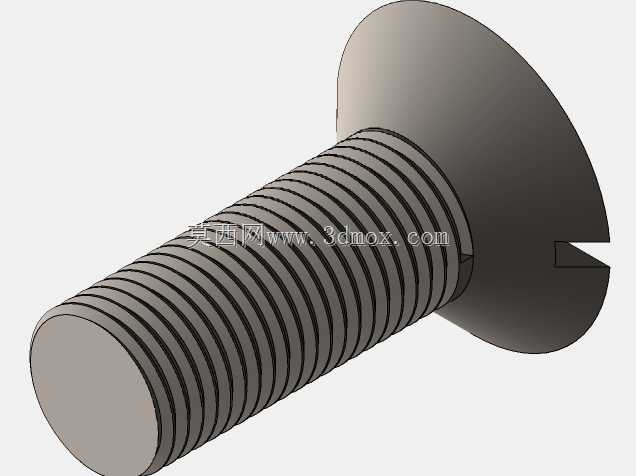

　　这套装置的整体结构采用锥台形底座加直立螺旋副的布局，底座下沿做了加宽的法兰式支撑边，接触地面的支撑面做了整面的平面加工，作业时能将上部承载的重物压力均匀分散到接触面上，避免局部压强过大压损作业地面，同时锥台形的底座壳体从下往上逐步收窄，既减少了上部结构的材料用量，也能让整体重心始终落在底座支撑面的中心范围内，即使承受偏载载荷时也不容易出现侧翻风险。上部的顶升螺母与底座壳体做了同轴固定，螺母外侧设置了一圈黄铜材质的止推垫圈，用来承载螺杆转动时产生的轴向载荷，黄铜材质的减摩特性可以降低转动手柄时的操作阻力，同时避免钢质螺杆与钢质螺母直接接触出现咬合磨损，延长螺旋副的使用寿命。

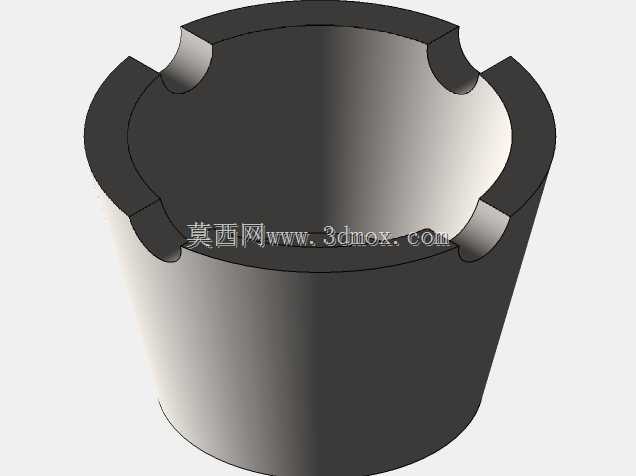

　　驱动部分采用横向穿装的长杆摇臂，摇臂与螺杆上部的驱动套采用间隙配合，作业时可以根据操作空间的大小调整摇臂的伸出长度，在空间狭窄的工位可以将摇臂截短或者只插入小半段来转动，需要大顶升力的时候可以接长摇臂，通过增大力臂来降低操作所需的施加力，适配不同作业场景的操作需求。螺杆顶端的支撑头采用带缺口的碗形结构，支撑面做了防滑的粗糙处理，接触被顶升物体的底部时，既可以适配平面类的构件支撑，也能卡住带圆弧面的轴类、管件类构件，避免顶升过程中重物出现滑移偏移，支撑头与螺杆顶端采用可转动的连接结构，螺杆转动顶升时支撑头可以保持与被支撑物的相对静止，不会因为螺杆转动带动重物移位，也能减少支撑面与重物之间的摩擦损耗。

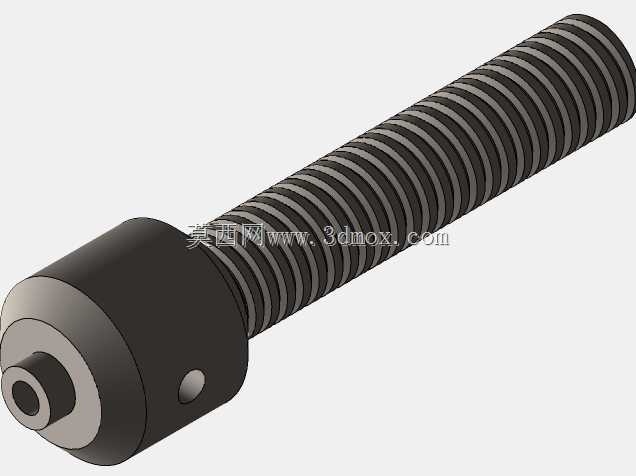

　　设计这套结构时，螺旋副的导程参数经过匹配计算，选择了自锁性能满足要求的梯形螺纹牙型，螺纹升角小于接触面的当量摩擦角，当摇臂停止转动时，螺杆可以在任意顶升位置保持锁止，不会因为重物的反向压力出现自动回落，不需要额外添加锁止机构就可以满足长时间支撑的安全要求。整体的外形尺寸控制在单人可搬运的范围内，底座最大直径适配常规作业的地面承载要求，摇臂最长伸出状态下的转动半径不会超过普通成年人的操作活动范围，安装使用时不需要提前做基础固定，只需要将底座放置在平整坚实的地面上，确认支撑头对准重物的顶升受力点即可开始操作，顶升过程中可以通过摇臂的转动圈数粗略估算顶升高度，也可以配合百分表或者钢直尺完成精准的高度调整，满足设备安装时的毫米级调平需求。

　　从结构维护的角度看，整套装置的拆解非常简便，只需要拔出摇臂，将螺杆从螺母中旋出即可完成所有部件的拆分，日常维护只需要定期在螺纹副和止推垫圈位置涂抹润滑脂，清理螺纹缝隙里夹杂的泥沙、铁屑等杂质，就可以长期保持操作的顺畅性，不存在液压设备需要定期更换密封件、补充液压油的维护成本，在无电源的野外作业场景、应急抢修场景下的适配性更强。结构的受力路径经过优化，所有承载部件的应力集中位置都做了圆角过渡处理，底座与螺母的连接位置设置了加强筋结构，承受额定载荷时不会出现结构变形或者焊缝开裂的问题，摇臂与驱动套的接触位置做了局部的淬火硬化处理，频繁转动摇臂时也不会出现接触位置的压痕变形，保证长期使用后的操作手感一致性。
