卧式液压起重千斤顶结构设计展示

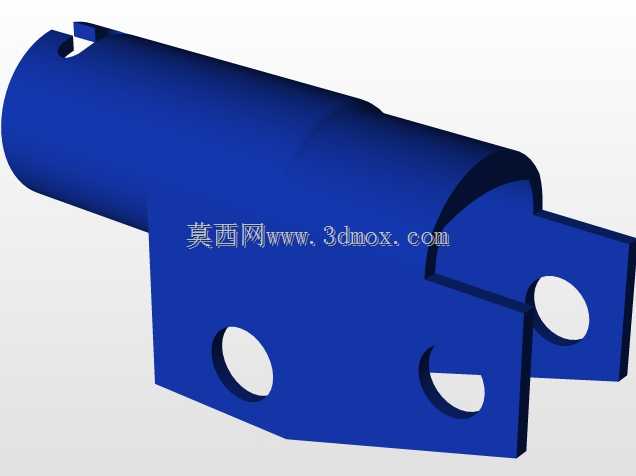

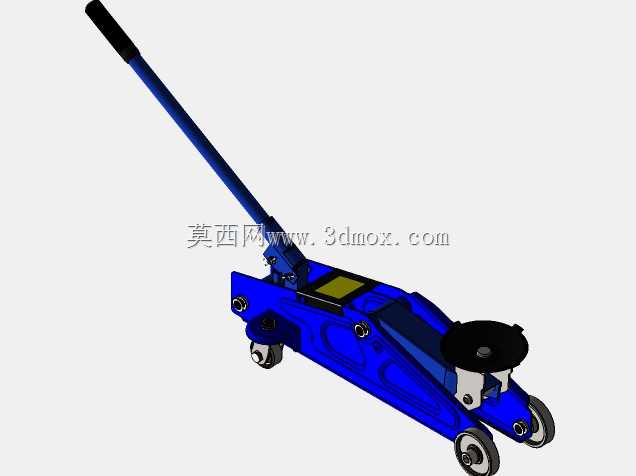

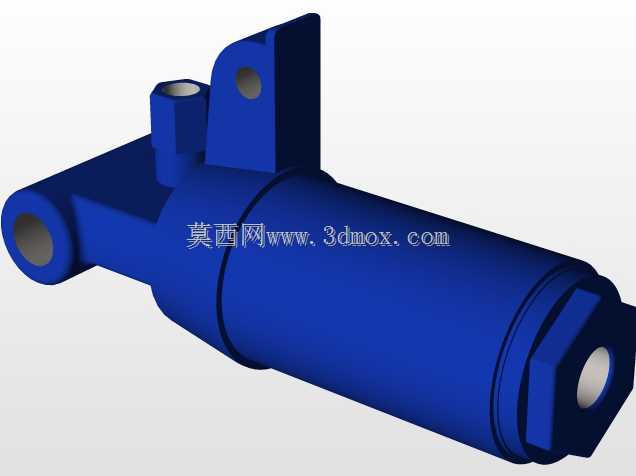

　　在商用车维保、小型工程机械现场抢修、家用乘用车换胎作业的场景里，卧式液压千斤顶是出现频次极高的手动液压举升器具，和立式螺旋千斤顶、剪式千斤顶相比，它的低趴机身可以适配更低的车辆底盘间隙，长压杆的力臂设计能大幅降低操作人员的施力强度，在地面平整度达标、承重载荷符合额定范围的工况下，作业稳定性远高于其他便携举升工具。这款卧式液压千斤顶的整体结构采用分体式布局设计，核心承压单元为集成式液压油缸，油缸的进回油通路内置钢珠式单向阀结构，压杆往复摆动时带动柱塞泵完成油液抽吸、加压的动作，高压油液进入主油缸腔后推动活塞杆伸出，带动顶部的承托鞍座完成举升动作，卸压时通过机身尾部的卸压旋钮缓慢拧动，控制回油通路的开度，就能实现带载状态下的平稳下降，

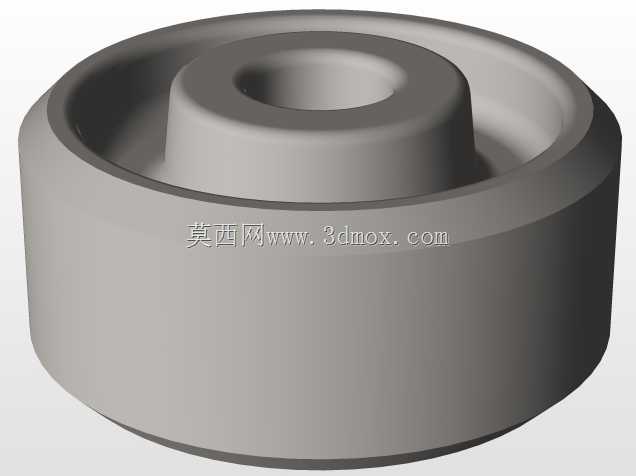

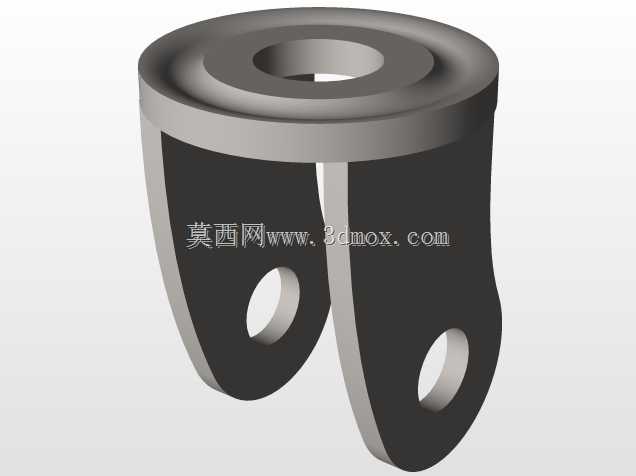

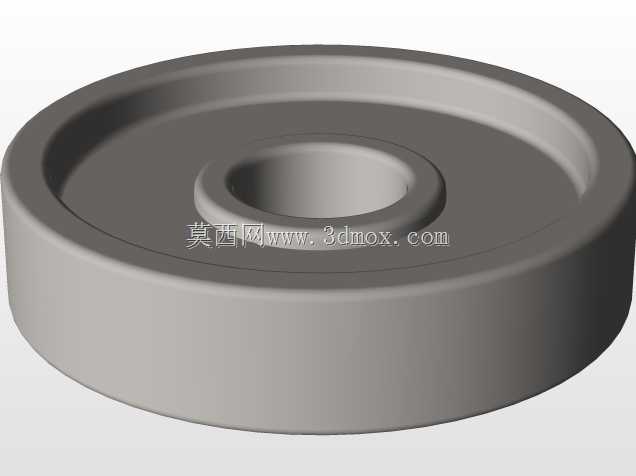

　　避免载荷骤降带来的安全风险。从结构设计的细节来看，承托鞍座采用可小幅摆动的铰接式结构，接触车辆底盘支撑点时可以自适应贴合支撑面的角度，避免硬接触造成的底盘形变或者滑脱风险；机身底部的四个行走轮采用前定向、后万向的布局，举升前可以快速推移到车辆底盘下方的指定支撑位置，举升过程中轮子随机身高度变化自然贴合地面，不会出现卡滞或者悬空的情况；操作压杆采用分段式套接结构，闲置时可以将压杆拆下或者旋转收纳到机身侧面，减少整体存放占用的空间，压杆的握持位置套有防滑绝缘胶套，冬季低温环境下操作也不会出现冰手打滑的问题。在外形尺寸与安装边界的设计考量上，这类额定载荷2-3吨级的卧式液压千斤顶，最低举升高度通常控制在130mm到150mm区间，

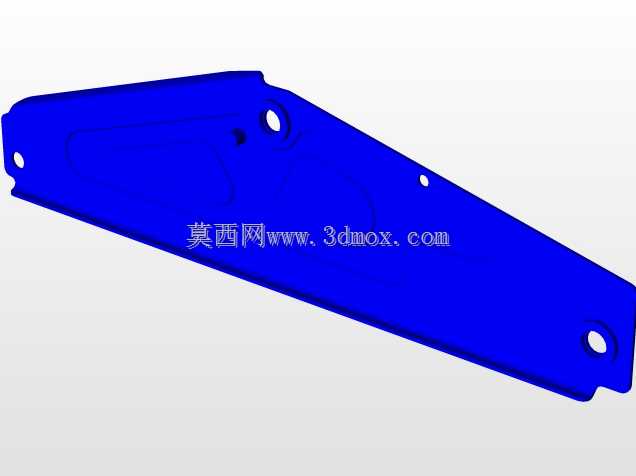

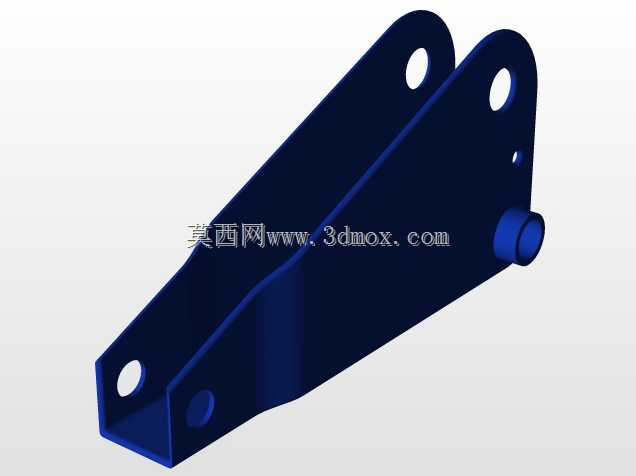

　　可以适配大部分家用轿车、城市SUV的底盘离地间隙，最高举升高度一般在350mm到400mm区间，足够支撑车辆轮胎完全离开地面，满足换胎、底盘检查、刹车片更换等常规维保作业的高度需求；机身主体采用高强度钢板冲压焊接成型，油缸、压杆支座、轮轴安装位这些高应力区域都做了加厚补强处理，焊接位置采用满焊工艺避免长期带载作业出现焊缝开裂的问题，液压系统的密封件选用耐油橡胶材质，长期接触液压油也不会出现溶胀、密封失效导致的泄压问题。在实际作业的适配场景里，除了常规的车辆维保作业，这类卧式液压千斤顶还可以配合安全支架使用，完成小型设备的水平移位、轻型钢结构构件的临时顶升对位、仓储场景下重型货箱的低位举升等作业，

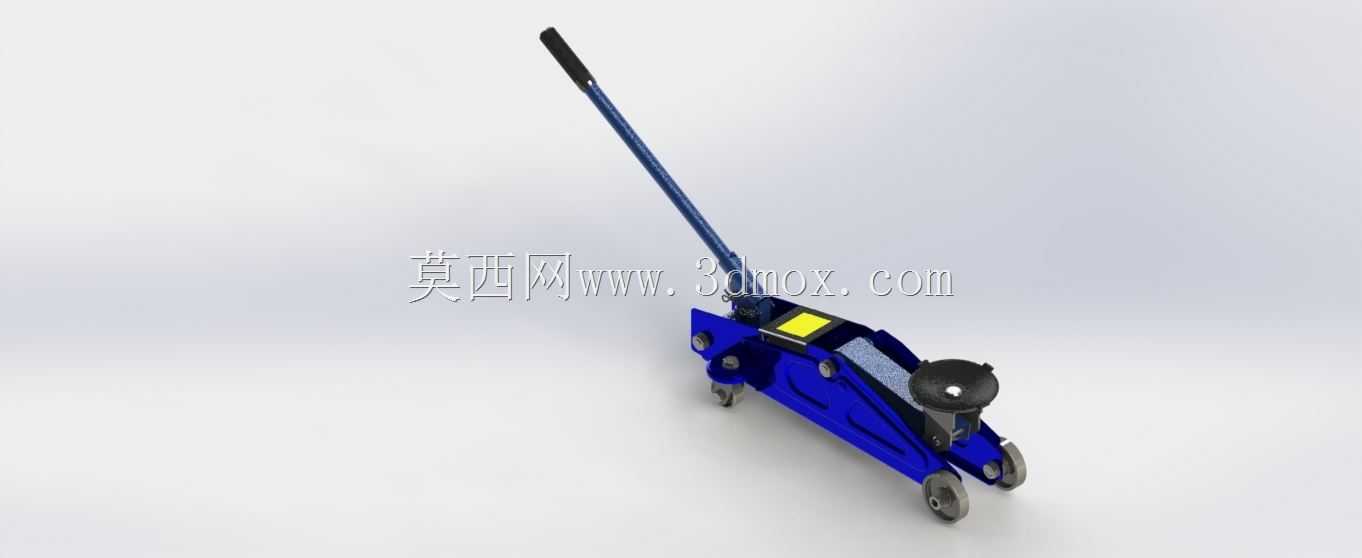

　　使用时需要注意确保作业地面为硬质平整地面，松软地面需要垫入硬质垫板分散压强，承托鞍座必须对准设备或者车辆的指定承重支撑点，严禁在千斤顶带载未架设安全支架的情况下将身体探入举升物下方，举升过程中要匀速操作压杆，避免快速猛压造成油压瞬间过载损坏密封结构。从三维建模的结构还原角度来看，这款模型完整还原了液压千斤顶的所有运动副关系，压杆与柱塞泵的铰接、活塞杆与承托鞍座的铰接、行走轮与轮轴的转动配合、卸压旋钮的转动结构都做了精准的装配约束，可以直接用于运动仿真演示，验证压杆摆动行程与举升高度的对应关系，检查各部件在举升全行程内是否存在运动干涉，也可以作为液压工具类产品结构教学的演示模型，帮助初学者理解手动液压举升设备的工作原理与结构组成。在结构优化的设计思路上，这类千斤顶的设计核心是在控制整机重量的前提下保证结构强度，避免过度冗余设计带来的成本上升与便携性下降，油缸内径的参数匹配要和柱塞泵的排量、压杆的力臂长度做协同计算，确保额定载荷下操作人员的压杆施力控制在普通人可以轻松操作的范围内，回油通路的节流结构要做阻尼优化，避免卸压时下降速度过快带来的冲击，机身表面的喷涂采用耐磨防锈的烤漆工艺，长期在车库、维修车间这类潮湿多油污的环境下使用也不会出现大面积锈蚀掉漆的问题，延长设备的实际使用寿命。
