16千伏安油浸式配电变压器结构设计

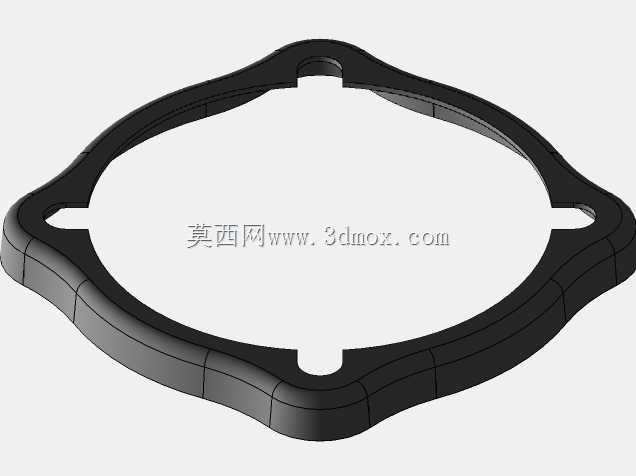

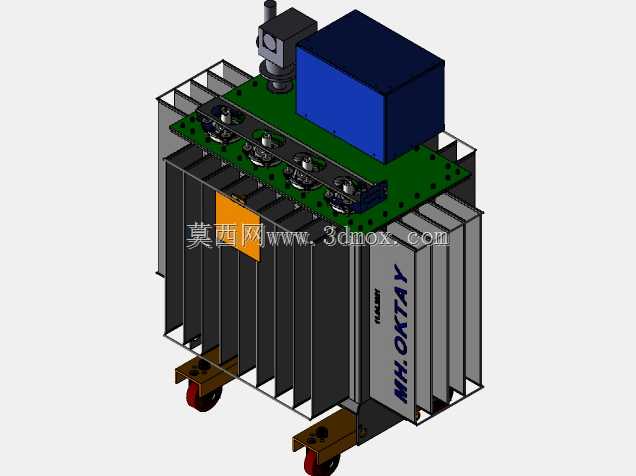

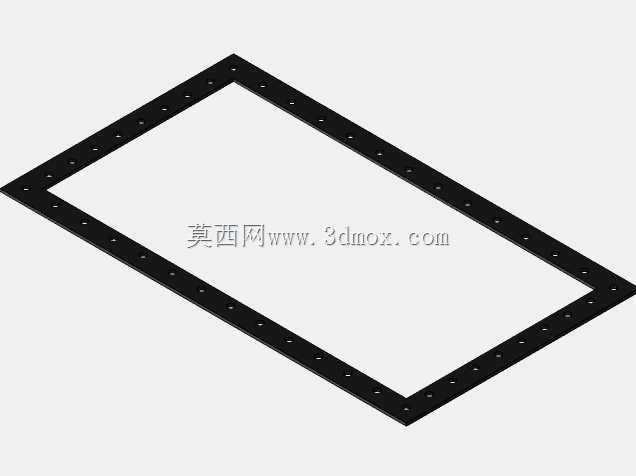

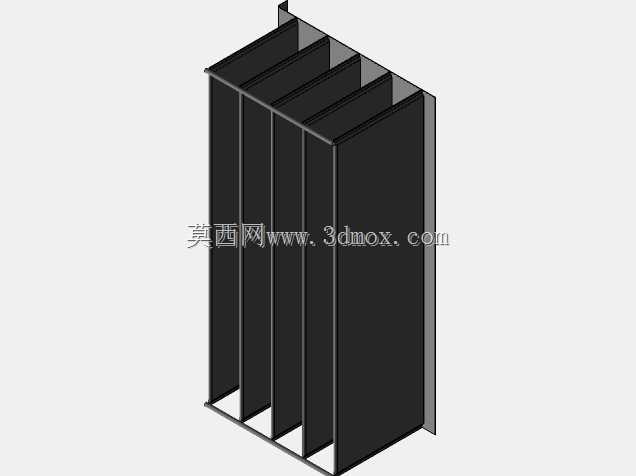

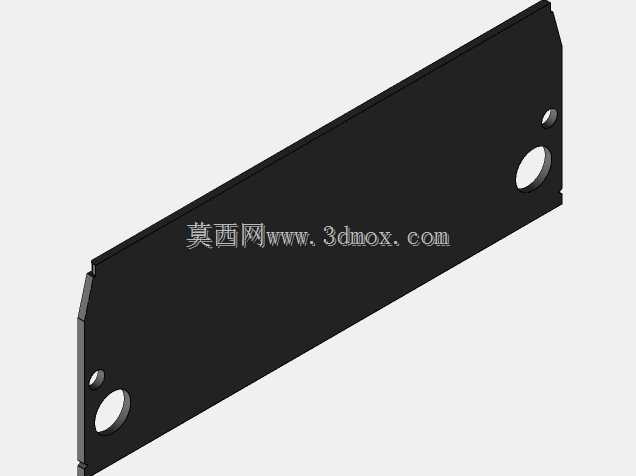

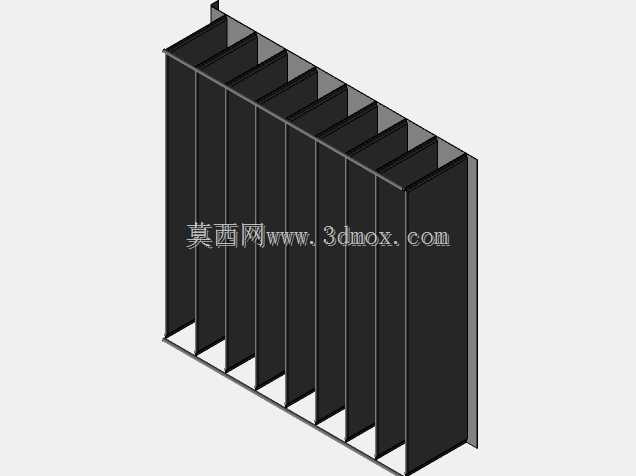

　　这款16千伏安容量的油浸式配电变压器，主要面向小型工业厂区、商业集群、农村台区的低压配电场景使用，承担10kV电压等级下的电能转换与电压分配任务，将高压侧输入的10kV工频交流电降压为380/220V民用与工业通用低压电能，直接为末端用电设备提供稳定的电源供给。从结构设计逻辑来看，整体采用成熟的油浸式自冷散热架构，外部排布的多组平行散热翅片直接与内部油箱连通，变压器运行过程中铁芯与绕组产生的损耗热量通过绝缘油的自然对流传递到翅片表面，依靠空气自然流通完成热量散逸，无需额外配置强制风冷装置，在16kVA的额定容量下可保证长期满负荷运行时的温升控制在绝缘材料允许的阈值范围内，降低日常运维的复杂度。

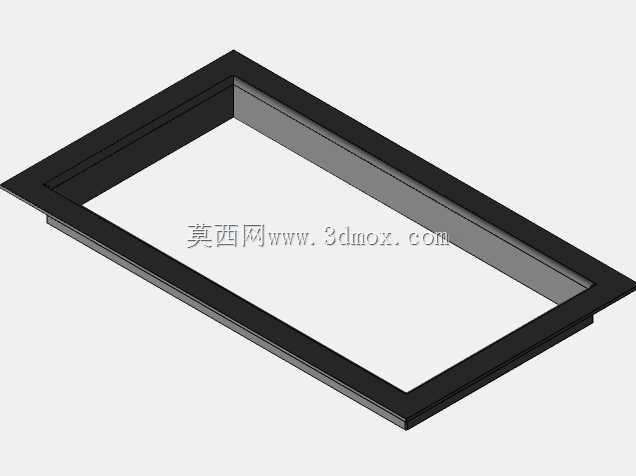

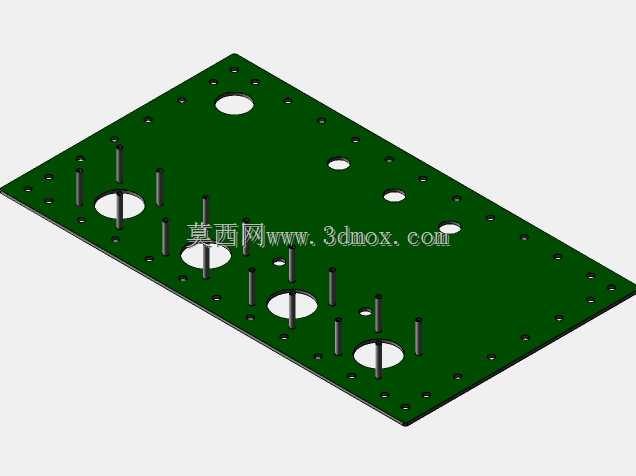

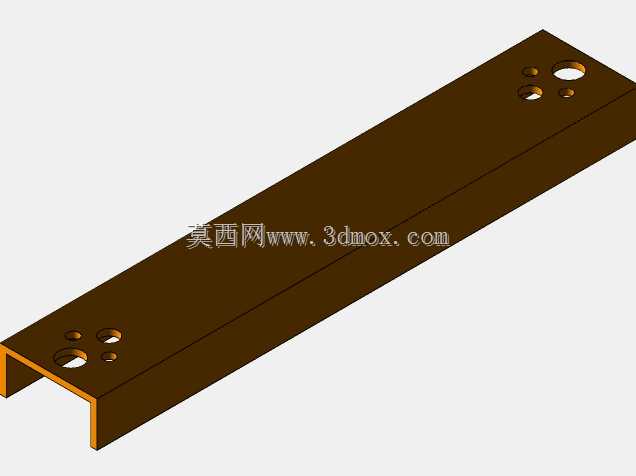

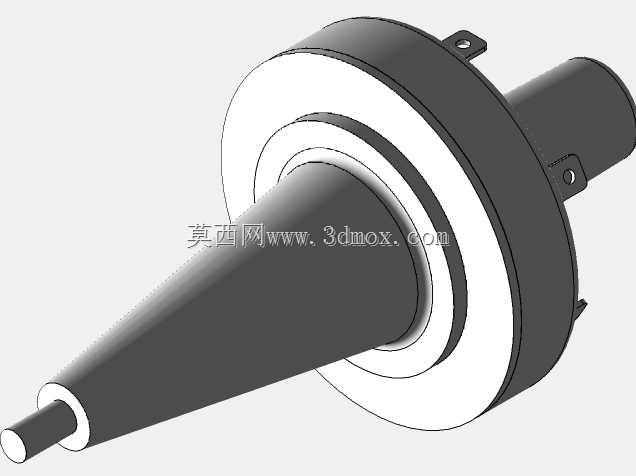

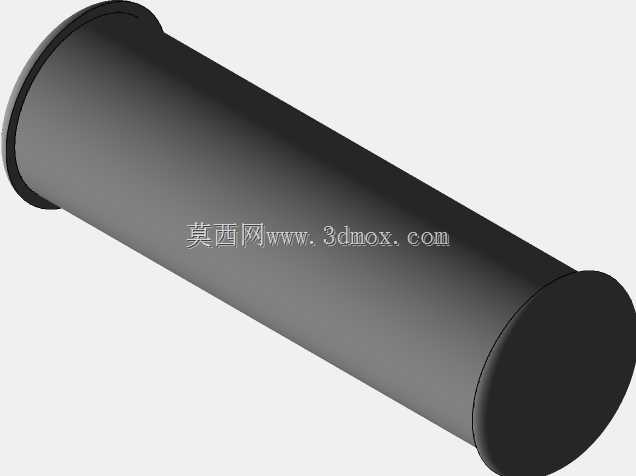

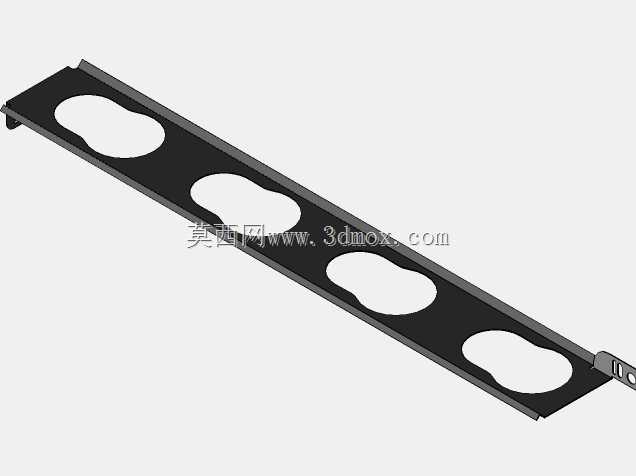

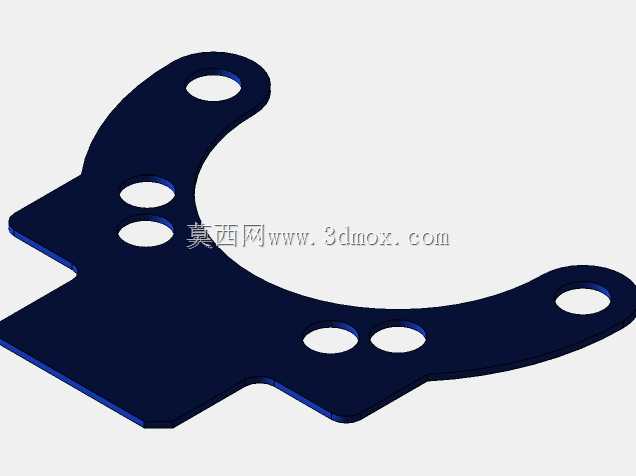

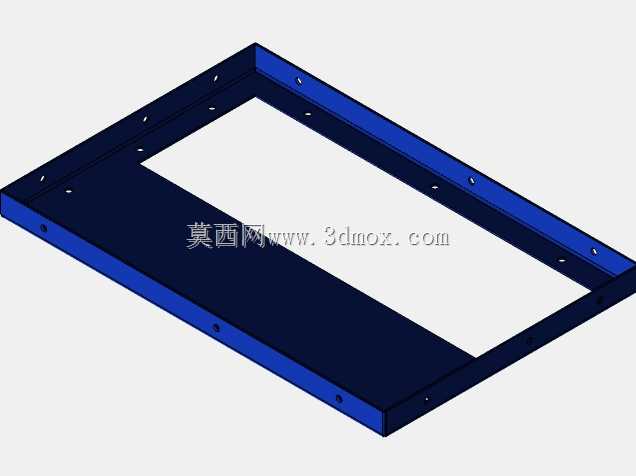

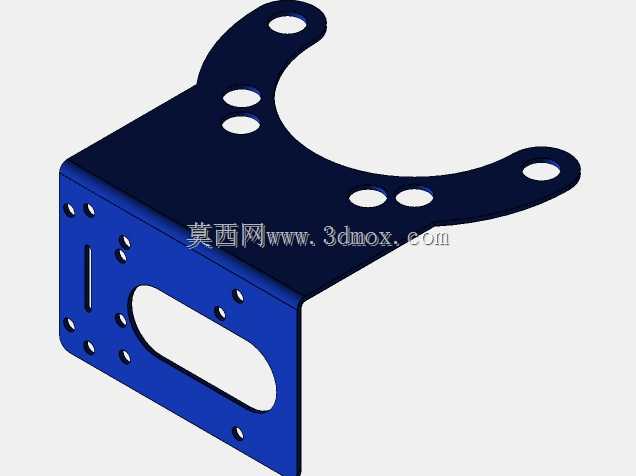

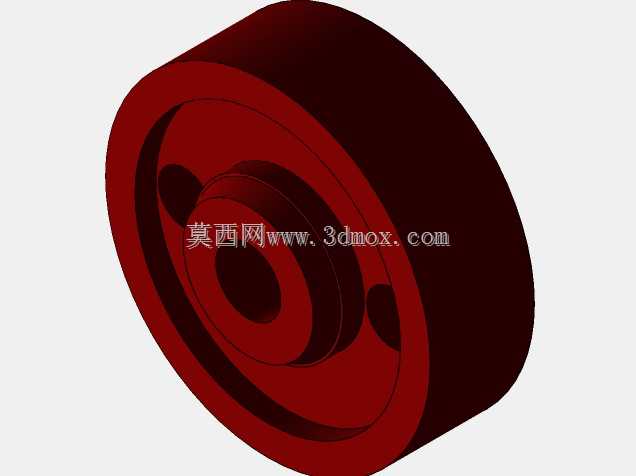

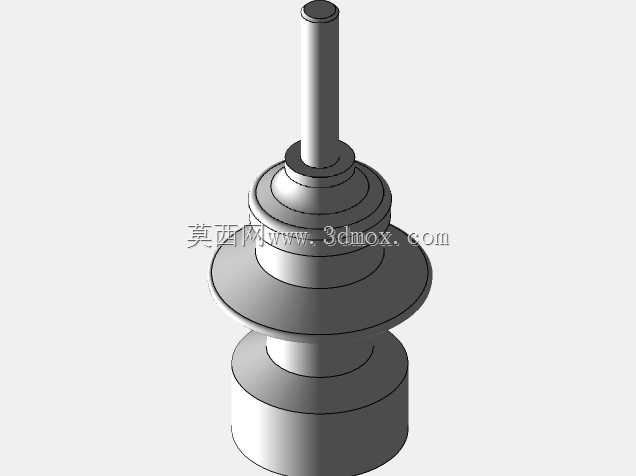

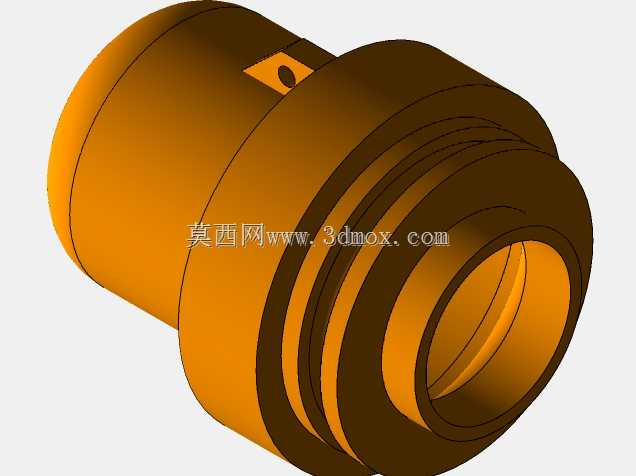

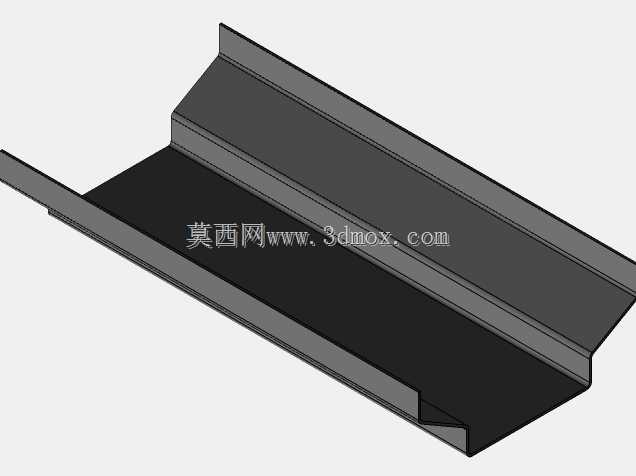

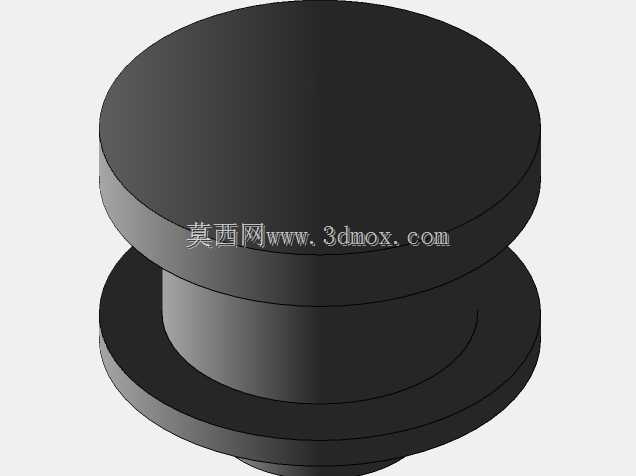

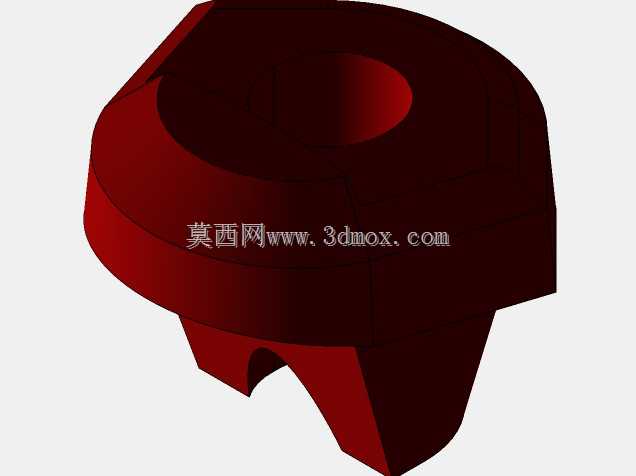

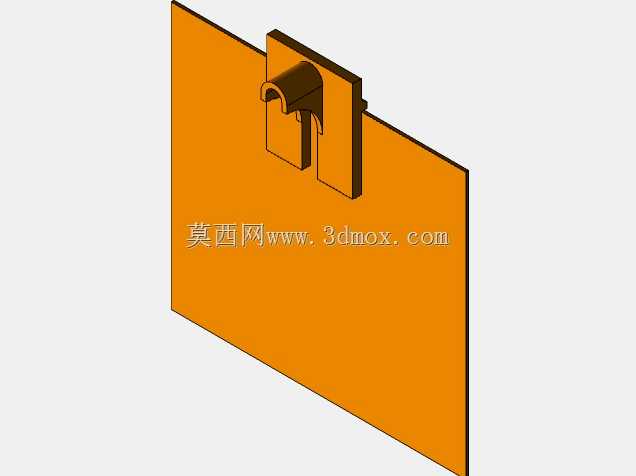

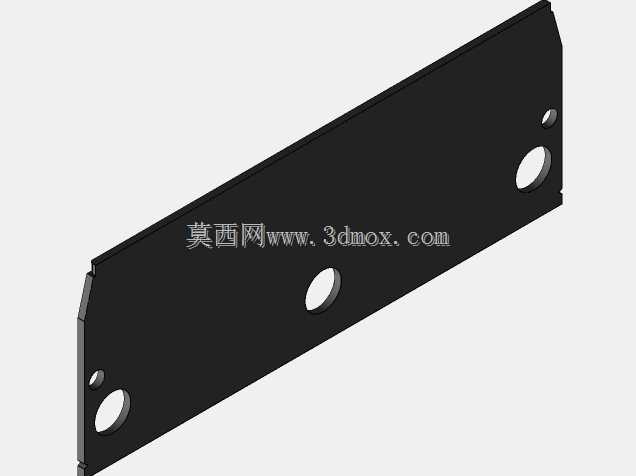

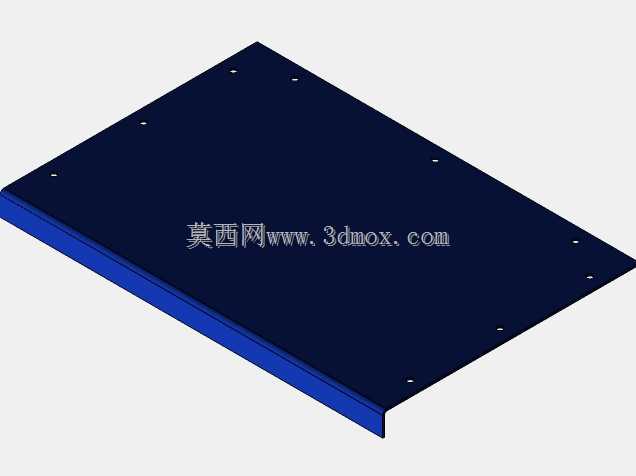

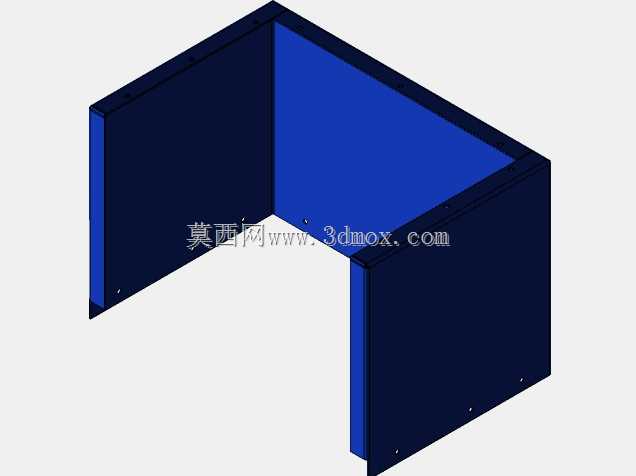

　　顶部的高压侧接线端采用独立的绝缘支座固定，接线端子外部预留了足够的安全爬电距离，可适配户外露天安装的雨雪、凝露工况，避免高压端发生沿面放电故障；低压侧接线区域设置在高压端旁侧的独立安装位，高低压接线端之间通过绝缘挡板做物理隔离，防止检修过程中发生误触高压的安全风险。顶部的深蓝色方形结构为油枕组件，用于补偿绝缘油因温度变化产生的体积胀缩，避免油箱内部因油位变化进入潮气，同时减少绝缘油与空气的接触面积，延缓绝缘油的氧化老化速度，延长设备的整体使用寿命。油箱侧面预留了接地螺栓安装位，安装时可直接与厂区接地网可靠连接，保证设备外壳始终处于零电位，防范绝缘击穿时的外壳带电风险。底部采用带万向滚轮的安装底座，滚轮采用耐磨绝缘材质制作，

　　既可以满足厂区内短距离移位调整的需求，在设备就位后也可通过底座上的固定螺栓将滚轮锁死，或者直接将设备固定在混凝土基础台上，适配不同安装场景的固定要求。建模过程中完整还原了散热翅片的排布间距、油箱的焊缝结构、接线端子的安装尺寸、底座滚轮的安装孔位等关键安装边界参数，所有外部接口的尺寸均符合配电设备安装的通用规范，可直接用于配电房布置的干涉校验、安装施工的技术交底、以及配套外围防护结构的设计参考。在结构细节处理上，散热翅片采用等间距平行排布，每片翅片的厚度与折弯角度都经过热仿真校核，既保证足够的散热面积，也避免翅片间距过小导致积灰难以清理；油箱本体采用折边焊接结构，所有边角处都做了圆弧过渡处理，减少应力集中点，同时避免安装检修过程中尖锐边角划伤作业人员。高低压接线端的螺栓规格、接线方向都按照常规配电施工的操作习惯设置，接线时无需额外调整端子角度即可完成线缆压接，降低现场施工的操作难度。
