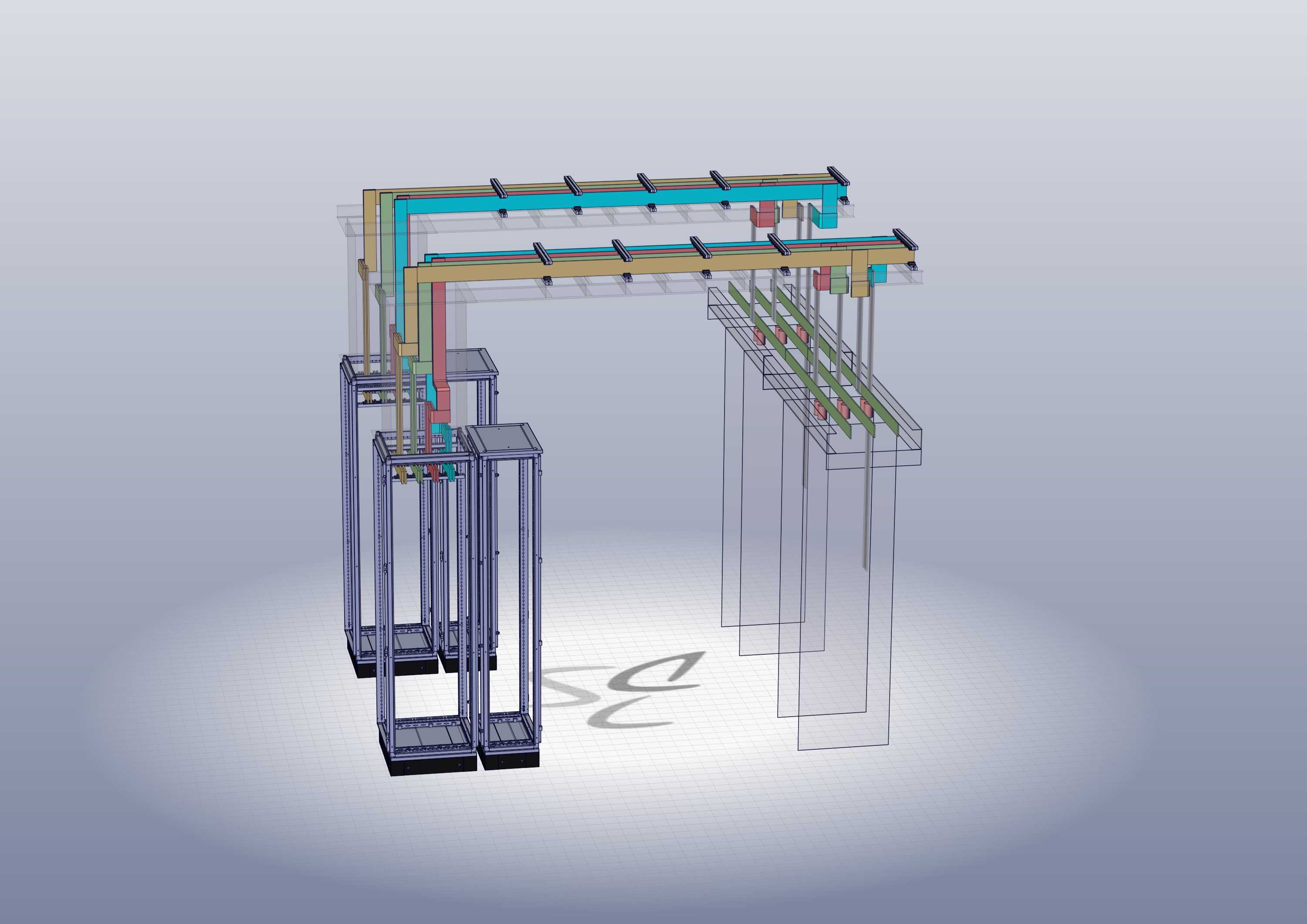

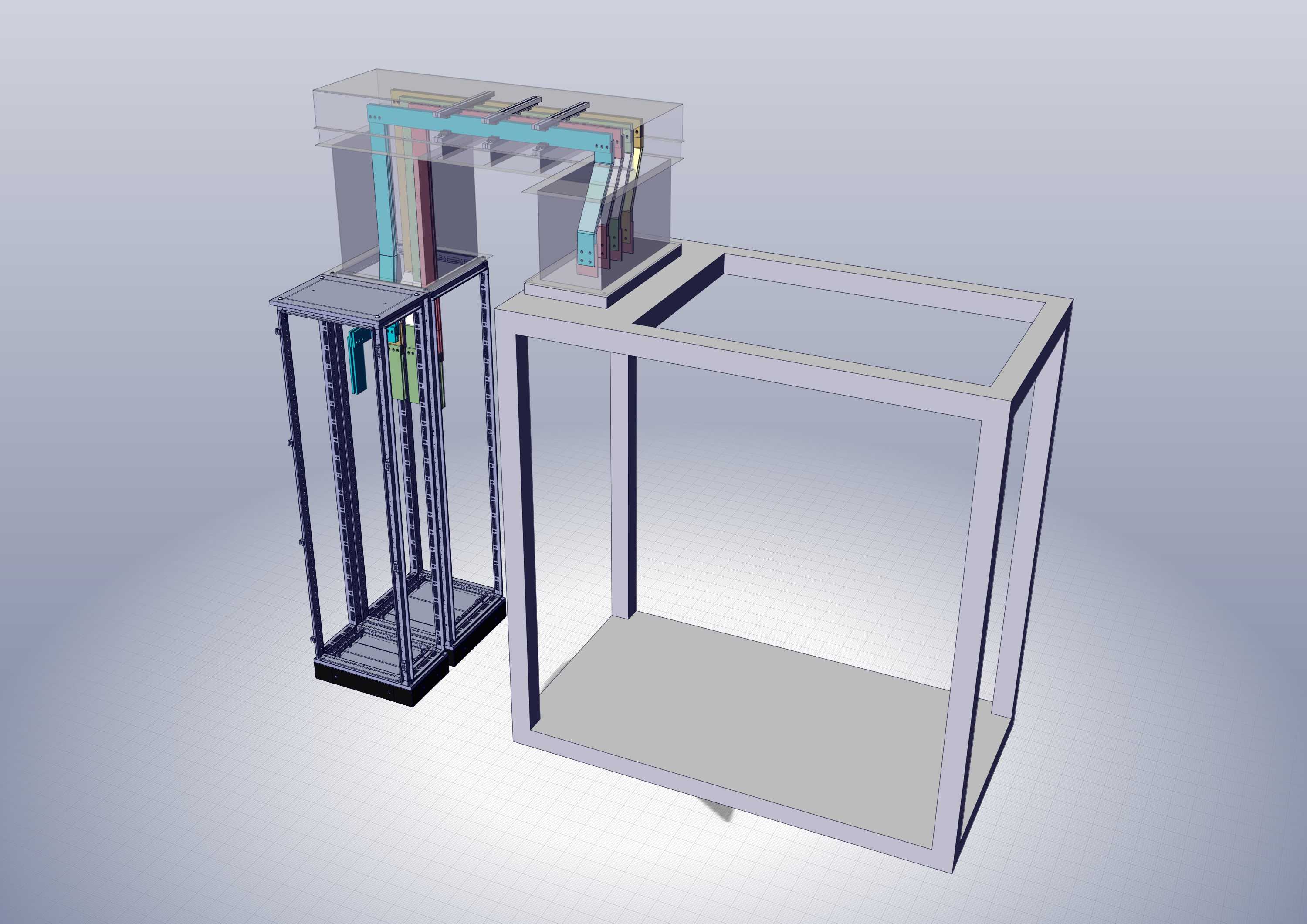

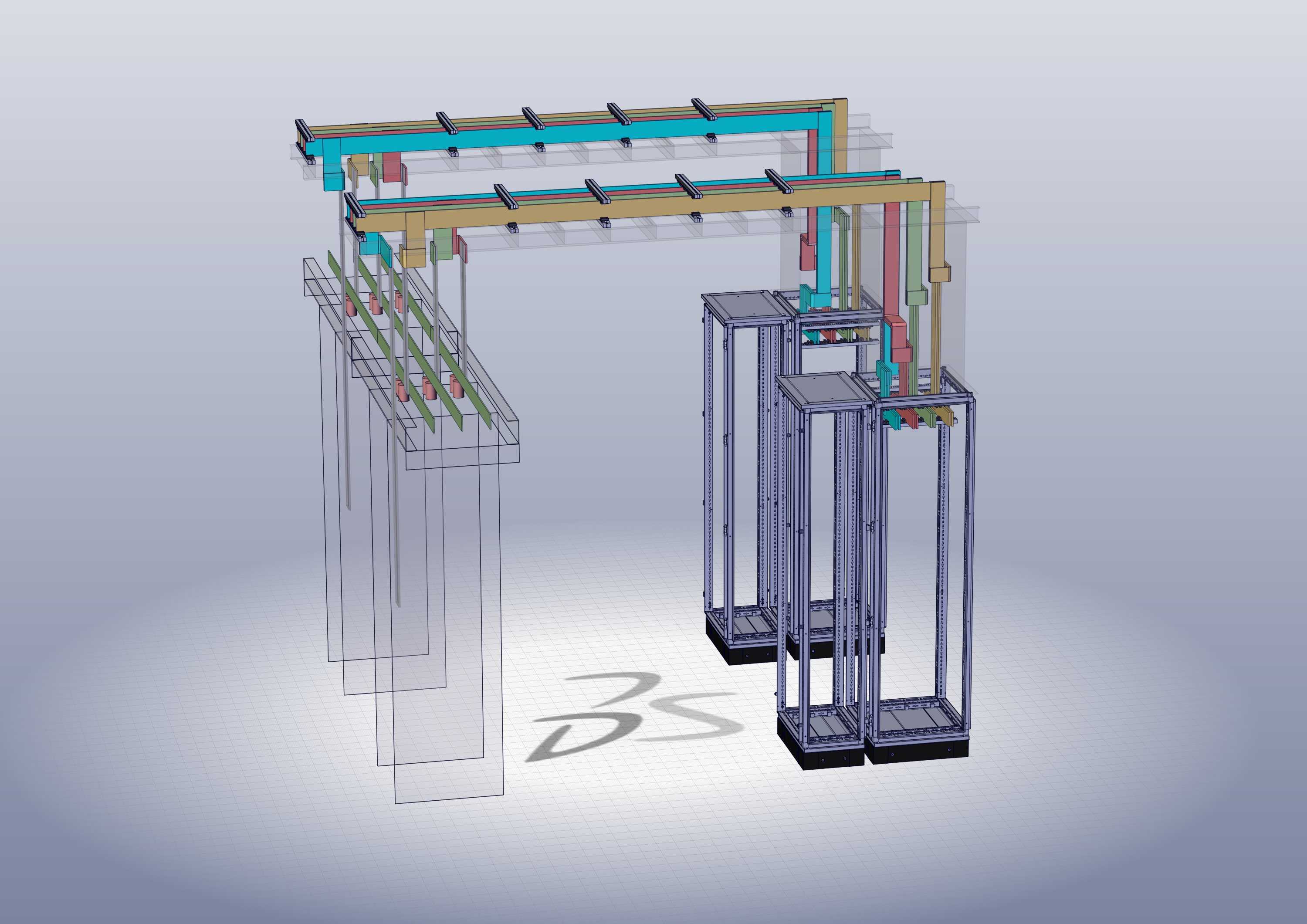

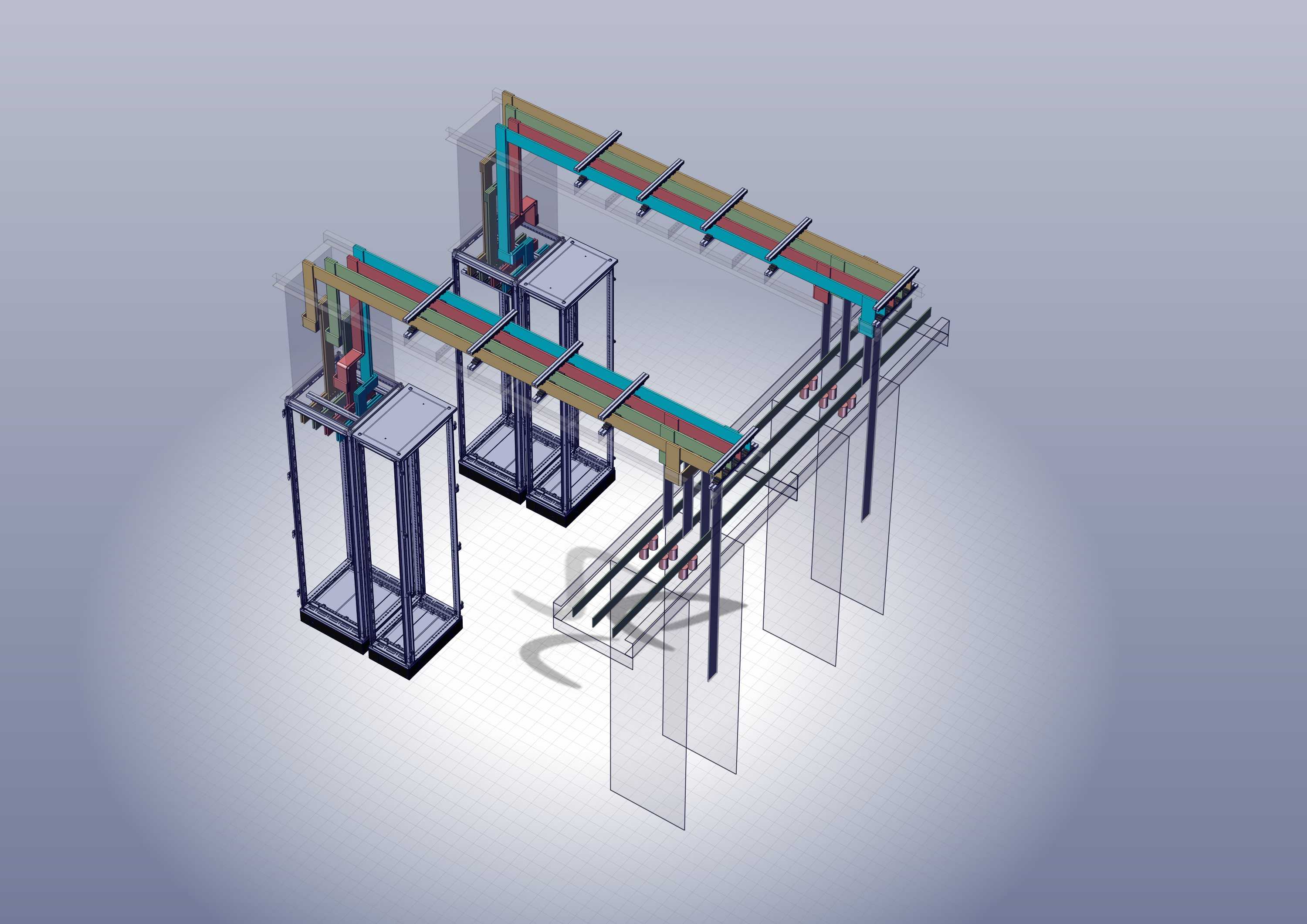

变压器与低压配电盘母线连接结构设计

　　在低压供配电系统的现场安装环节，变压器与0.4kV侧配电盘之间的母线衔接，是决定供电可靠性、载流稳定性的核心结构部分，不同于预制电缆的柔性连接方案，硬母线连接凭借更低的线路损耗、更强的过载能力、更规整的排布方式，广泛应用于固定式配电房、车间变压站点、厂区集中供电场景中。这套结构的设计首先要匹配现场的安装边界，从变压器低压侧出线端的套管位置，到配电盘进线柜的母排接入点位，需要先完成现场的空间尺寸校核，确认两个设备之间的水平净距、垂直高差，同时预留出后期设备检修的操作空间，避免母线桥架遮挡变压器的散热风道，或是挤占配电盘前的操作通道。从功能实现层面看，这套母线结构需要同时满足载流、绝缘、固定、防护四个核心要求，

　　载流部分根据变压器的额定容量匹配对应截面积的铜质母排，母排的弯折角度完全贴合走线路径，减少不必要的接头数量，每一处连接点位都预留了足够的螺栓紧固接触面，避免接触电阻过大引发的接头发热问题。绝缘设计上，不同相序的母排之间保持符合安全规范的电气间隙，母排外部套设对应相序色别的绝缘护套，穿越结构支架的位置加装绝缘衬套，避免母排与金属支架直接接触形成接地隐患。固定结构采用模块化的型材支架，支架底部通过膨胀螺栓与地面基础固定，支架的横担位置设置可调节的母排固定夹，能够适配现场安装时的尺寸偏差，抵消设备运行振动带来的结构位移，上层的母线桥架设置可拆卸的防护盖板，既可以避免杂物掉落引发的相间短路，

　　也方便后期运维时对母排连接点进行温度检测与紧固维护。设计过程中需要同步考虑现场的安装工序，先完成变压器与配电盘的就位固定，再根据两个设备的实际出线位置调整母线支架的安装点位，母排的加工尺寸需要在现场完成实测复核后再进行弯折与打孔，避免预制尺寸偏差导致现场无法装配。母排的相序排布严格遵循低压配电的规范要求，从正视方向按照相序顺序排列，连接到配电盘一侧时与柜内母排的相序完全对应，避免相序接反导致后端三相设备反转。结构的垂直段部分设置了防晃固定点，避免长距离母排在电动力作用下产生共振，水平段母排预留了热胀冷缩的伸缩余量，在长距离排布的位置加装伸缩补偿节，抵消母排因温度变化产生的形变应力。整个连接结构的外形完全贴合两个设备之间的可用空间，

　　没有超出配电房内的设备安全边界，支架的高度设置避开了地面的电缆沟盖板，不会影响后期电缆沟内的线缆敷设与维护，母排的转弯位置采用圆弧过渡，减少尖角放电的风险，同时降低母排弯折处的应力集中。在实际应用场景中，这类硬母线连接结构多用于长期固定运行的供配电站点，相比柔性电缆连接，其载流量更大，长期运行的温升更低，维护周期更长，尤其适配大容量变压器的低压侧出线场景，能够承受负载启动时的短时大电流冲击，不会出现电缆过热、绝缘老化加速的问题。设计时还需要考虑母排的受力情况，每一段母排的支撑点间距符合结构强度要求，避免母排因自重产生弯曲变形，连接螺栓采用高强度的镀锌螺栓，紧固时按照对角顺序施加规定的扭矩，保证连接面的接触压力均匀，所有的金属支架都做可靠的接地处理，与配电房的接地网可靠连接，避免故障时支架带电引发安全事故。
