3/4英寸内螺纹手动球阀结构设计

　　日常做民用给排水、小型暖通管路、低压气动系统的选型配套时，3/4英寸通径的手动球阀是出场率极高的阀件，这类阀件不需要配套电控或气动执行机构，完全依靠人工扳动手柄完成通断操作，在支路检修、临时通断控制、末端设备接驳的场景里，比闸阀、截止阀的操作效率高很多，全开状态下流道几乎无额外阻力，不会像截止阀那样存在介质流向的强制折流，对管路压损的控制表现更好。

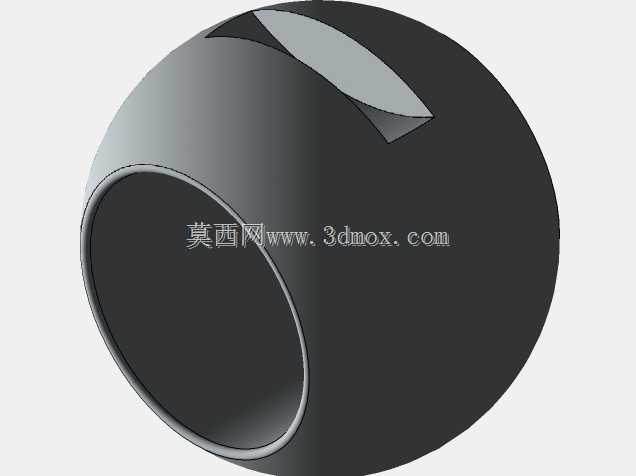

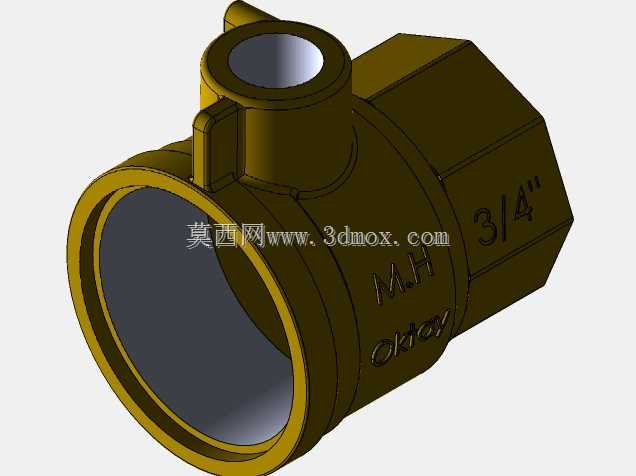

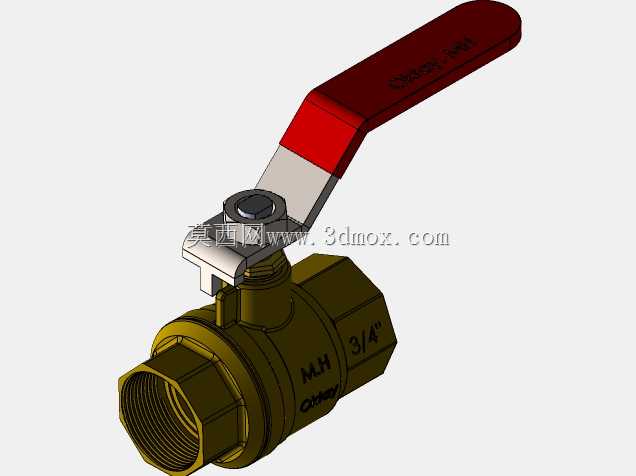

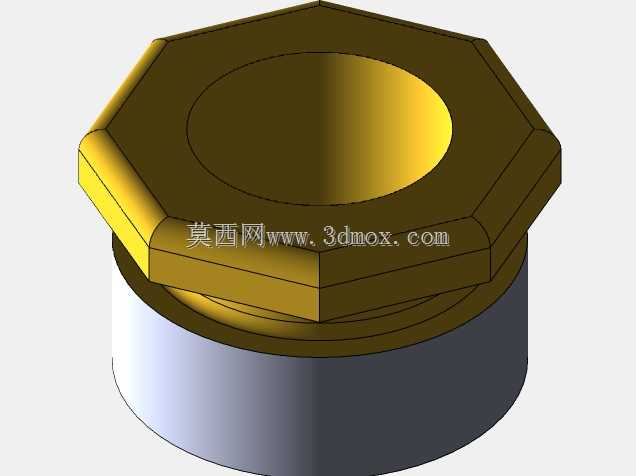

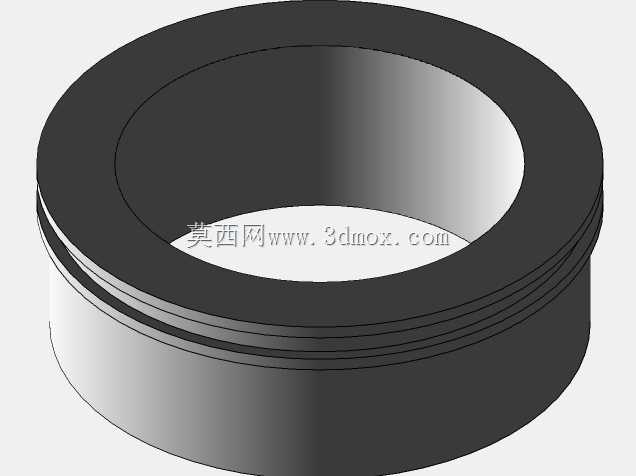

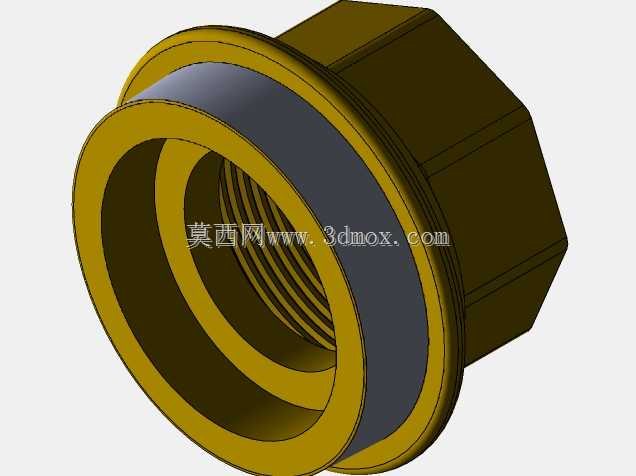

　　这款球阀采用两片式阀体结构，两端均为内螺纹连接接口，适配公称通径DN20的低压管路，安装时不需要额外焊接法兰，只需要在管端缠好生料带或配合密封垫拧入阀体接口即可，对安装空间的要求很低，不需要预留法兰对接的螺栓操作空间，很适合在狭小的设备夹层、家装管路井道里布置。阀体内部的球芯采用通孔设计，通孔直径与管路通径基本一致，全开时介质可以直线通过，不会在阀腔内部形成涡流，对于清水、压缩空气、低压无腐蚀性的轻质油品都有不错的适配性，常规工况下密封面的磨损速度很慢，日常维护只需要定期检查阀杆处的填料密封即可，不需要频繁拆解阀体更换内部配件。

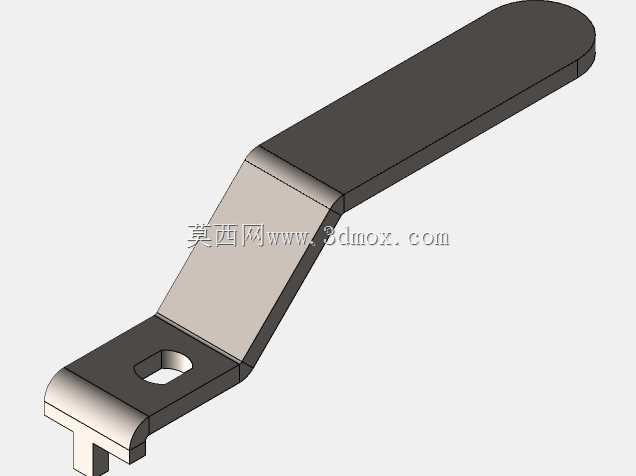

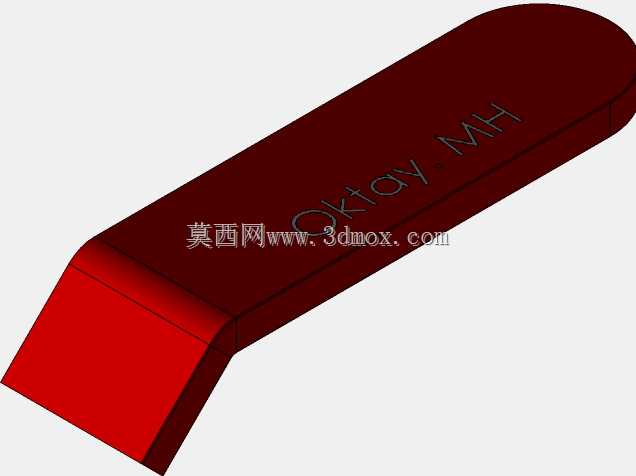

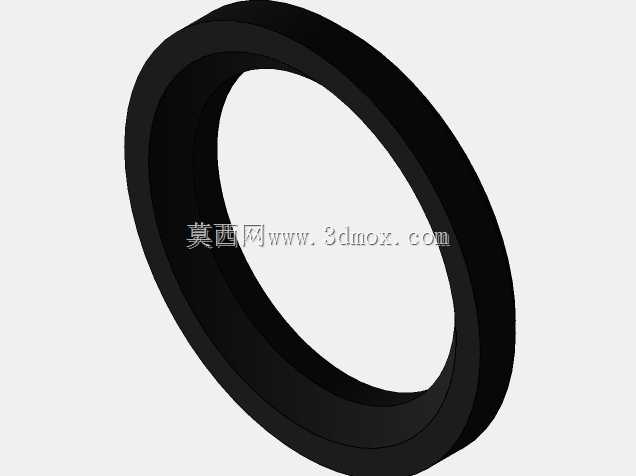

　　设计这款阀件的三维结构时，首先要确认的是安装边界尺寸：阀体两端内螺纹的有效啮合长度要符合管螺纹标准，不能因为螺纹啮合深度不足导致承压时接口渗漏；手柄的转动半径要控制在合理范围，避免扳动手柄时和周边的管路、支架发生干涉，手柄的扳动角度设置为90度，从手柄与管路平行的全开位置到垂直于管路的全关位置，转动过程中没有多余空行程，操作人员可以直接通过手柄的朝向快速判断阀门的开关状态，不需要额外加装位置指示标识。阀杆与阀体的配合处采用防吹出结构设计，即使阀腔内部存在压力，阀杆也不会从阀体上方被顶出，避免带压操作时出现阀件飞出的安全隐患；球芯两侧的密封座采用弹性密封材质，装配时的预紧力可以通过阀体两片的连接螺栓进行微调，既保证密封面的贴合度避免内漏，又不会因为预紧力过大导致扳动手柄的阻力过高，日常操作时成年人单手就可以完成开关动作，不需要借助加力杆。

　　从实际应用的角度看，这类小通径手动球阀很少用在主干管路的长期通断控制上，更多是布置在各个支路的前端，当某一支路的设备需要检修更换时，只需要关闭对应支路的球阀就可以完成作业，不需要关停整个管路系统的总阀，大幅降低检修工作对整个系统运行的影响。在气动设备的气源支路里，这类球阀还可以配合快速接头使用，作为气源端的总通断开关，下班或设备长期停用时关闭球阀，可以避免管路长期带压出现的慢漏问题，也能防止下游气管意外脱落时高压气体喷射带来的安全风险。建模过程中要特别注意各运动部件的间隙配合：球芯和密封座之间要预留合理的膨胀间隙，避免输送温度略高的介质时，密封座受热膨胀导致球芯卡涩；手柄和阀杆的连接采用扁方配合结构，配合公差控制在过渡配合区间，既不会因为间隙过大出现手柄晃荡，也不会因为过盈量太大导致装配困难；阀体两片的连接螺栓孔位置要均匀分布，拧紧时可以对称施力，避免阀体受力不均导致密封面错位出现外漏。另外手柄表面做了防滑的包覆结构，即使手上沾有水或油污，也能稳定施力扳动，不会出现打滑的问题；阀体外部的六角结构设计，也方便安装时用扳手夹持阀体拧动，不会因为阀体表面没有受力位置导致安装时打滑损伤螺纹。
