机械式游标卡尺精密测量工具结构

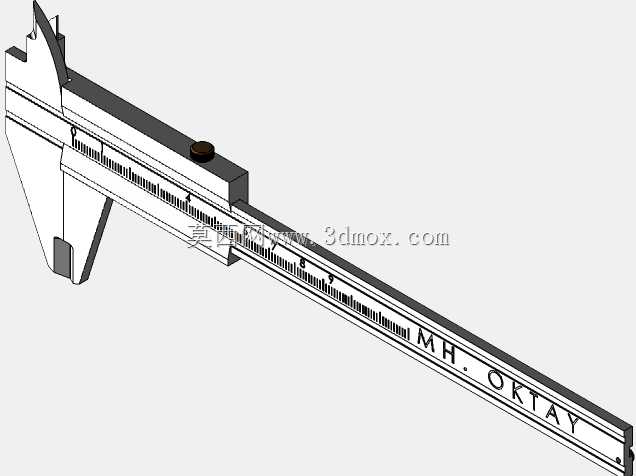

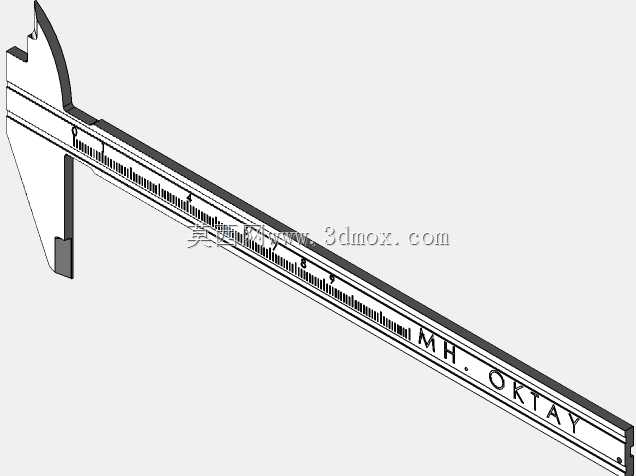

　　在机械加工现场、五金装配工位、来料检验区乃至学生金工实习的操作台上，游标卡尺始终是出现频率最高的接触式测量器具之一，它不需要外接电源，依靠机械结构的精密配合就能完成0.02毫米级的尺寸读取，哪怕车间存在油污、切削液飞溅的复杂工况，只要定期清洁量爪测量面、校准零位误差，就能长期保持稳定的测量精度，不会像数显量具那样因为电池亏电、电路受潮突然出现读数失效的问题。这款游标卡尺的结构设计完全遵循经典机械式卡尺的布局逻辑，主尺本体采用长条形刚性尺身设计，尺身表面直接蚀刻有公制长度刻度线，刻度线的蚀刻深度均匀，填充的深色涂层耐磨不易脱落，哪怕操作人员手上沾有少量油污，只要用棉纱轻轻擦拭就能清晰辨识刻度位置。尺身前端集成了两组测量爪，

　　内侧的一组量爪用于测量工件的外径、外形尺寸，两个测量面经过精密研磨，平面度与平行度公差控制在微米级，测量时只要将量爪贴紧工件被测表面，不会因为测量面倾斜出现读数偏差；外侧伸出的一组窄量爪用于测量内孔直径、槽宽类的内尺寸，量爪端部做了圆弧过渡处理，伸入内孔时不会刮伤工件内壁，测量时只要将两个量爪分别抵在内孔的对应壁面上，保持尺身与孔的轴线垂直就能得到准确的内径数值。尺身尾部延伸出的深度测量杆，专门用于测量盲孔深度、台阶高度差这类其他量具难以快速定位的尺寸，测量时只要将尺身尾端的定位面紧紧贴在工件的基准平面上，缓慢推动尺框让深度杆端部接触到孔底或者台阶面，就能直接读取深度数值，不需要额外搭配深度尺进行二次测量。

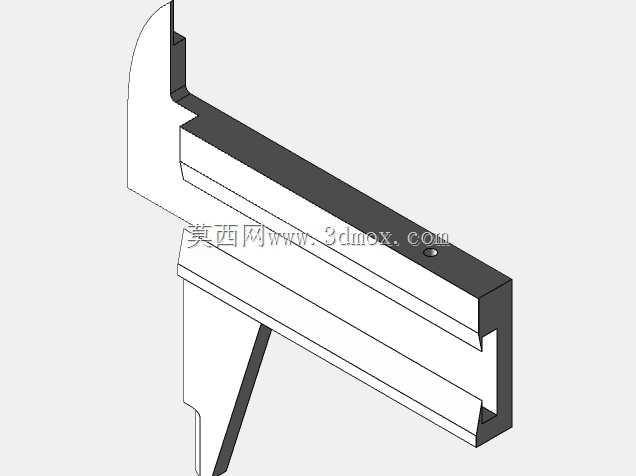

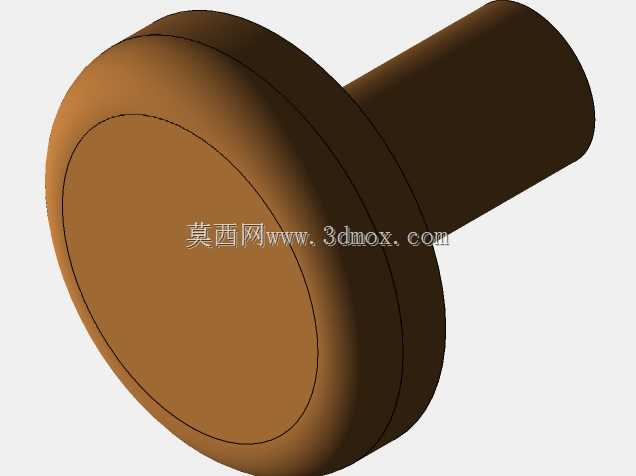

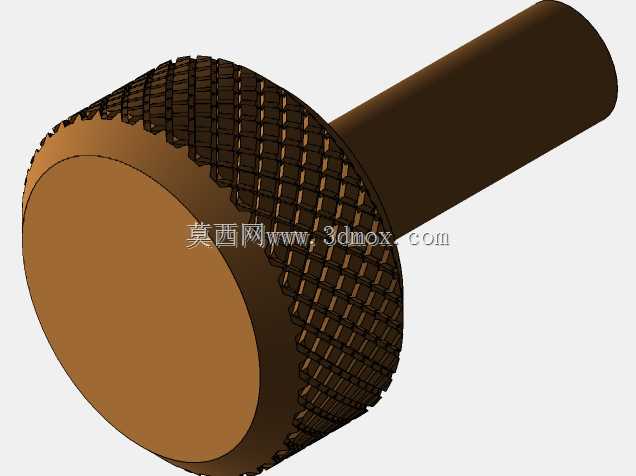

　　尺框部分是整个卡尺的滑动核心部件，它与主尺之间采用间隙配合的滑动结构，配合间隙经过精密配磨，既不会因为间隙过大出现滑动晃量，也不会因为间隙过小导致滑动卡滞，哪怕在低温车间环境下尺身出现微小的热胀冷缩，也能保持顺畅的滑动手感。尺框上固定有游标刻度片，刻度片与主尺刻度的对齐精度直接决定了读数的准确性，安装时需要反复调整刻度片的位置，确保两量爪完全贴合时游标零刻度线与主尺零刻度线完全对齐，不存在零位偏差。尺框上方设置的锁紧螺钉，采用滚花头设计，操作人员不需要借助工具，直接用手指就能拧紧，拧紧后尺框会被牢牢固定在尺身的对应位置，方便将卡尺从工件上取下后再仔细读数，避免移动过程中尺框滑动导致测量值变化。从安装边界与外形尺寸来看，

　　这款卡尺属于常用的150毫米量程规格，整体尺身长度控制在230毫米左右，量爪最大张开距离与量程匹配，完全可以覆盖日常机械加工中绝大多数小型零件的尺寸测量需求，尺身宽度控制在15毫米左右，厚度约4毫米，整体重量不到200克，操作人员可以单手握持完成测量操作，长时间使用也不会出现手部疲劳的问题。日常使用时需要注意，不要用卡尺测量运动中的工件，也不要将卡尺当作卡规、划线工具使用，避免量爪测量面被磨损，用完后需要清洁干净测量面，在金属表面涂抹少量防锈油，存放在干燥的量具盒内，就能大幅延长卡尺的使用寿命。对于三维建模从业者来说，复刻这款卡尺的结构时，需要重点关注尺身与尺框的配合公差、刻度线的位置精度、量爪测量面的形位公差，这些细节直接决定了模型还原的真实度，也能帮助建模者深入理解接触式机械量具的设计逻辑，掌握精密滑动配合结构的建模要点。
