高度计测量用量规销容纳小针座结构

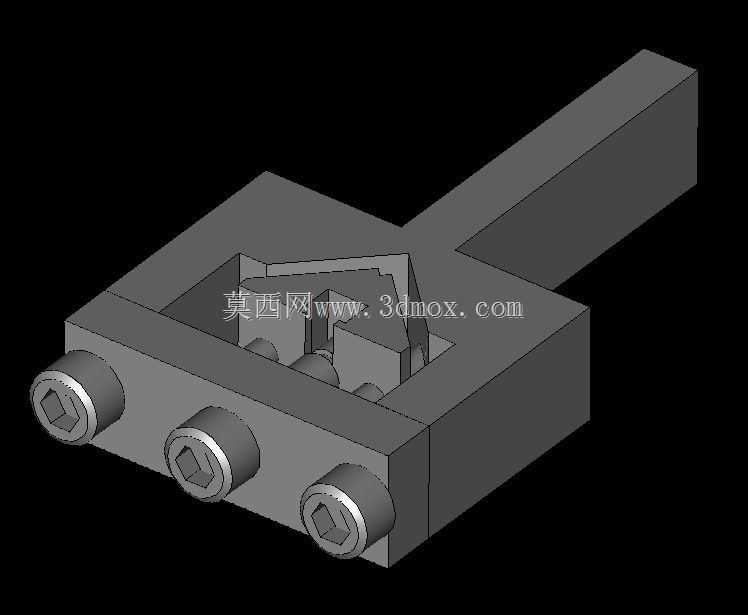

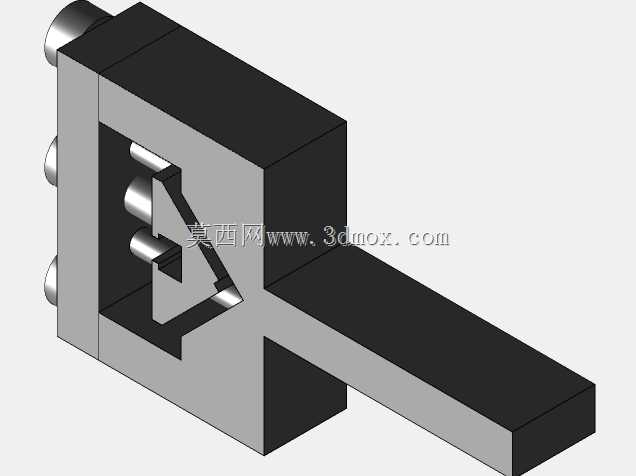

　　在精密尺寸检测工位上，这类小针座是配合高度计完成台阶面、槽深、基准位高度差测量的常用辅具，日常作业中常被安置在大理石检测平台的固定工位，或是集成在专用检具的定位基座上，用来承托标准量规销，为高度计测头提供稳定的测量基准传递载体。从结构设计来看，主体采用一体式块状基座搭配延伸臂的构型，延伸臂主要用来适配不同检测工位的安装避让需求，当检测区域周边存在凸起的工装结构时，延伸臂可以将量规销的容纳位探出到检测点正上方，避免基座本体和周边工装发生干涉。基座正面设置三个内六角锁紧螺钉，沿容纳槽的外侧均匀排布，螺钉的端面直接抵靠在装入容纳槽内的量规销侧壁，当不同直径的量规销装入槽内后，通过拧紧三个螺钉可以从多个方向对量规销施加夹紧力，

　　既可以适配一定直径范围内的量规销装夹，也能保证量规销装入后轴线保持垂直状态，避免量规销倾斜导致高度计测头接触时出现测量偏差。容纳槽的内腔尺寸经过适配设计，可容纳直径最大达0.375英寸的标准量规销，槽腔的深度经过测算，能够保证量规销装入后有足够的配合长度，不会因为装夹长度不足出现晃动，同时槽腔底部做了平面度处理，当量规销插入到底后，端面和槽底完全贴合，保证量规销的轴向定位精度，避免出现轴向窜动影响测量数值的稳定性。安装边界方面，基座的底部为全平面结构，和检测平台或者检具基座接触时可以保证完全贴合，不需要额外加工定位槽，直接通过压板或者磁吸座就可以完成固定，三个锁紧螺钉的操作空间预留充足，使用标准内六角扳手就可以完成松紧操作，

　　不需要特殊工装。在实际使用场景中，这类针座常用来完成小尺寸内槽深度、凸台高度的相对测量，作业时先将对应尺寸的量规销装入针座容纳槽，锁紧螺钉后将高度计测头抵在量规销的上端面完成数值校零，之后移动检测工位或者高度计支架，将测头移动到待测工件表面，读取的数值偏差就是待测位置和基准位的高度差，相比直接用高度计测头接触小尺寸待测面，量规销的端面平面度更高，和测头的接触面积更大，能够有效避免测头滑移或者接触点偏移带来的测量误差。设计过程中特意将锁紧螺钉设置在基座的正面操作侧，操作人员在检测工位上不需要侧身或者探身就可以完成量规销的更换操作，能够缩短不同规格量规销的更换时间，提升批量检测时的作业效率。延伸臂的截面尺寸经过强度校核，

　　在悬臂长度范围内，即使装入最大直径的量规销，延伸臂的形变量也控制在微米级，不会因为悬臂变形导致量规销倾斜，保证测量基准的稳定性。基座的边角位置都做了小倒角处理，避免日常取放时锋利的边角划伤操作人员或者刮蹭检测平台的工作面，同时也能减少基座磕碰后产生的毛刺对安装平面度的影响。在多工位检具集成场景中，这类小针座可以根据检测点的位置灵活布置，不需要和检具主体做一体式加工，当检测点位调整时，只需要松开针座的固定压板就可以调整安装位置，适配不同工件的检测需求，相比一体式加工的量规销安装位，这种分体式针座的维护成本更低，当容纳槽出现磨损或者锁紧螺钉的螺纹孔滑牙时，可以直接更换针座，不需要对整个检具基座进行返修。
