立式工件垂直度检测工装结构设计

　　这款垂直度检测工装，主要面向机加工车间的工序间快速检测场景，适配小型轴类、板类、异形冲压件的垂直度形位公差快速核验，不用把工件搬到三坐标测量室排队等待，在机床旁的工位上就能完成检测，能大幅缩短工序间检测的等待时间，适配小批量多品种的加工生产节奏。

　　工装整体采用立式落地结构，底座为带圆角的厚重铸铁材质，底面做精磨处理，保证放置在工位台面上时的基础平面度，底座上预留了一个侧向的安装孔，可根据检测需求加装定位挡块或者磁吸固定座，针对不同外形的工件做快速定位，避免检测过程中工件移位带来的测量误差。底座上平面开有一条窄长的定位槽，可插入不同厚度的定位靠块，适配不同基准边的工件定位需求，不用额外制作复杂的专用定位夹具。

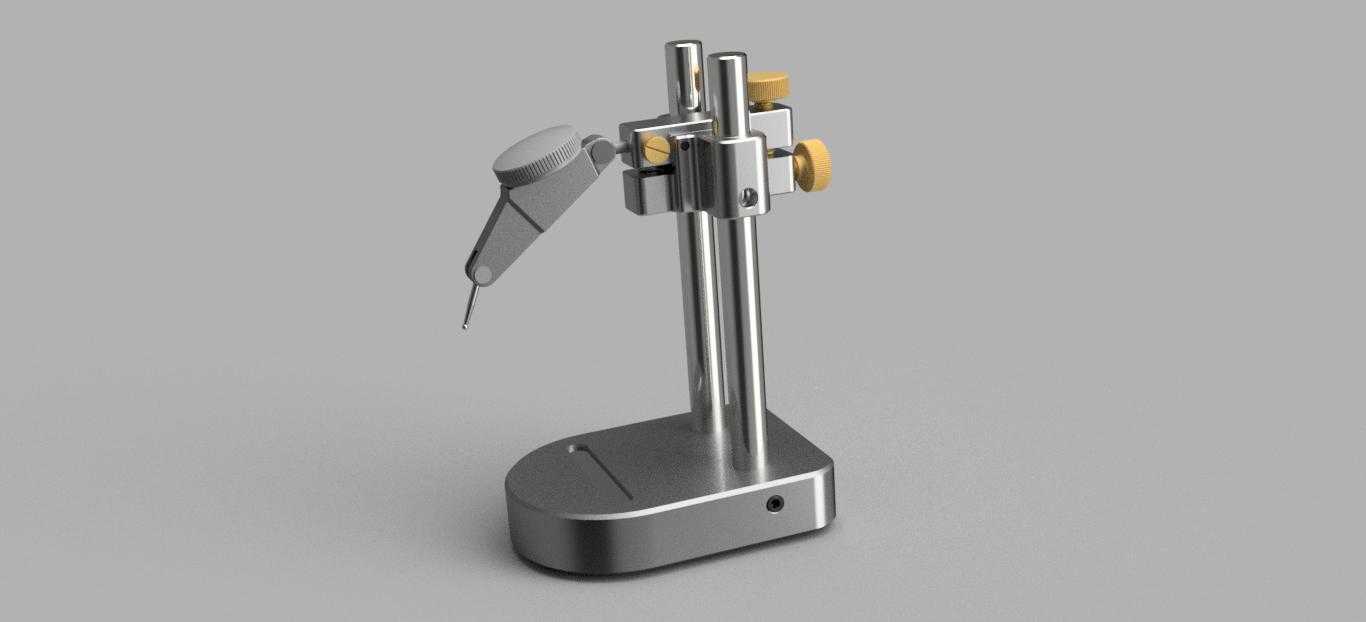

　　立柱采用双导杆平行布置结构，相比单立柱结构，抗偏摆能力更强，滑套在立柱上上下滑动时不会出现转动偏移，保证测量表头的运行轨迹始终与底座基准面保持垂直。滑套上设置了两个锁紧旋钮，一个用于快速调整滑套的整体高度，适配不同高度尺寸的工件检测，另一个用于微调表头的伸出角度与前后位置，针对工件上不同位置的检测面，都能让测头以合适的压力接触被测表面。滑套侧面的黄色旋钮是阻尼调节件，可根据检测手感调整滑套上下滑动的阻尼大小，避免滑套自重下坠撞坏测头，也能保证滑动时的顺畅度，不会出现卡滞影响测量读数。

　　测量端采用杠杆表夹持结构，可实现多角度偏转，不管是检测工件的竖直侧面相对底面的垂直度，还是检测内孔壁相对安装端面的垂直度，都能通过调整杠杆表的角度，让测头垂直抵靠在被测面上。杠杆表的夹持部位做了快拆设计，更换不同量程的百分表、千分表时不用重新校准整个工装的基准，只需要把表装入夹头锁紧，就能快速完成换表操作，适配不同精度等级的检测需求。

　　从安装边界来看，这款工装整体占地面积很小，底座的长宽尺寸控制在工位台面上可随意摆放的范围，不需要专门的安装固定，平时不用的时候可以放在工具柜里收纳，不会占用过多的工位空间。整体重量控制在单人可轻松搬运的范围，质检人员可以带着它在不同机床工位之间流转，针对刚加工完的工件做现场抽检，及时发现装夹偏差导致的垂直度超差问题，避免批量报废。

　　设计过程中优先考虑了车间实际使用的耐用性，所有滑动配合面都做了淬硬处理，长期使用不会因为磨损导致配合间隙变大，影响检测精度。导杆表面做了防锈处理，车间里的切削液、油污沾到表面也不会轻易生锈，日常维护只需要定期擦净导杆表面，涂抹少量润滑油就能保证滑动顺畅。工装没有复杂的电子元件，不需要外接电源或者气源，完全靠机械结构实现检测功能，在车间复杂的工况下故障率极低，不会因为车间电压波动、气源压力不足影响检测工作开展。

　　在实际使用场景中，针对线切割加工后的模板类零件，可直接将工件基准面靠在底座定位槽的靠块上，调整滑套高度让杠杆表测头接触工件被测侧面，上下滑动滑套，观察表针的跳动范围，就能快速读出垂直度的偏差值，整个检测过程不超过半分钟，相比用直角尺配合塞规检测的方式，读数更直观，检测精度更高，还能检测出塞规无法塞入的微小偏差。针对小型轴类零件，可在底座上加装V型块定位，将轴类零件放置在V型块上，转动轴件同时移动滑套，就能检测轴的母线相对两端中心孔轴线的垂直度偏差，适配多种不同类型零件的检测需求，不用为每一类零件单独制作专用检具，能有效降低生产现场的检具制作成本。

　　工装的滑套行程覆盖了常规小型机械零件的高度检测范围，对于超出行程的较高工件，还可以在底座下方加装等高垫铁，抬升工装的基准面，扩展可检测的工件高度范围，不需要额外更换更长的导杆，适配更多变的检测需求。杠杆表的测头采用硬质合金材质，长期接触金属工件表面不会磨损，保证测头的接触精度，避免因为测头磨损导致的测量误差。所有操作旋钮都做了滚花处理，手上沾有油污的时候也能轻松拧动，不会出现打滑的情况，完全适配车间操作人员的实际使用习惯。
