大口径法兰连接式5寸球阀结构设计

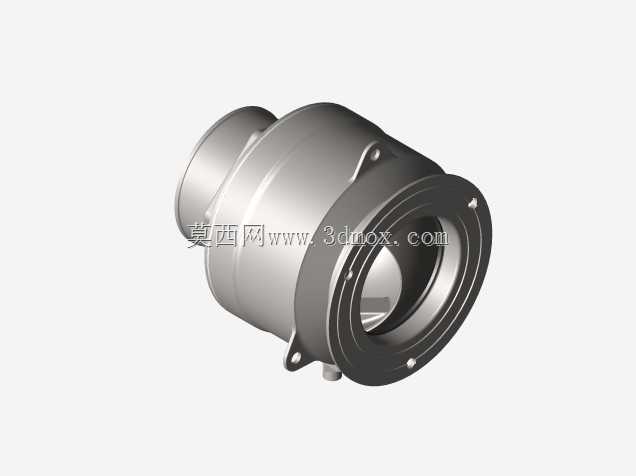

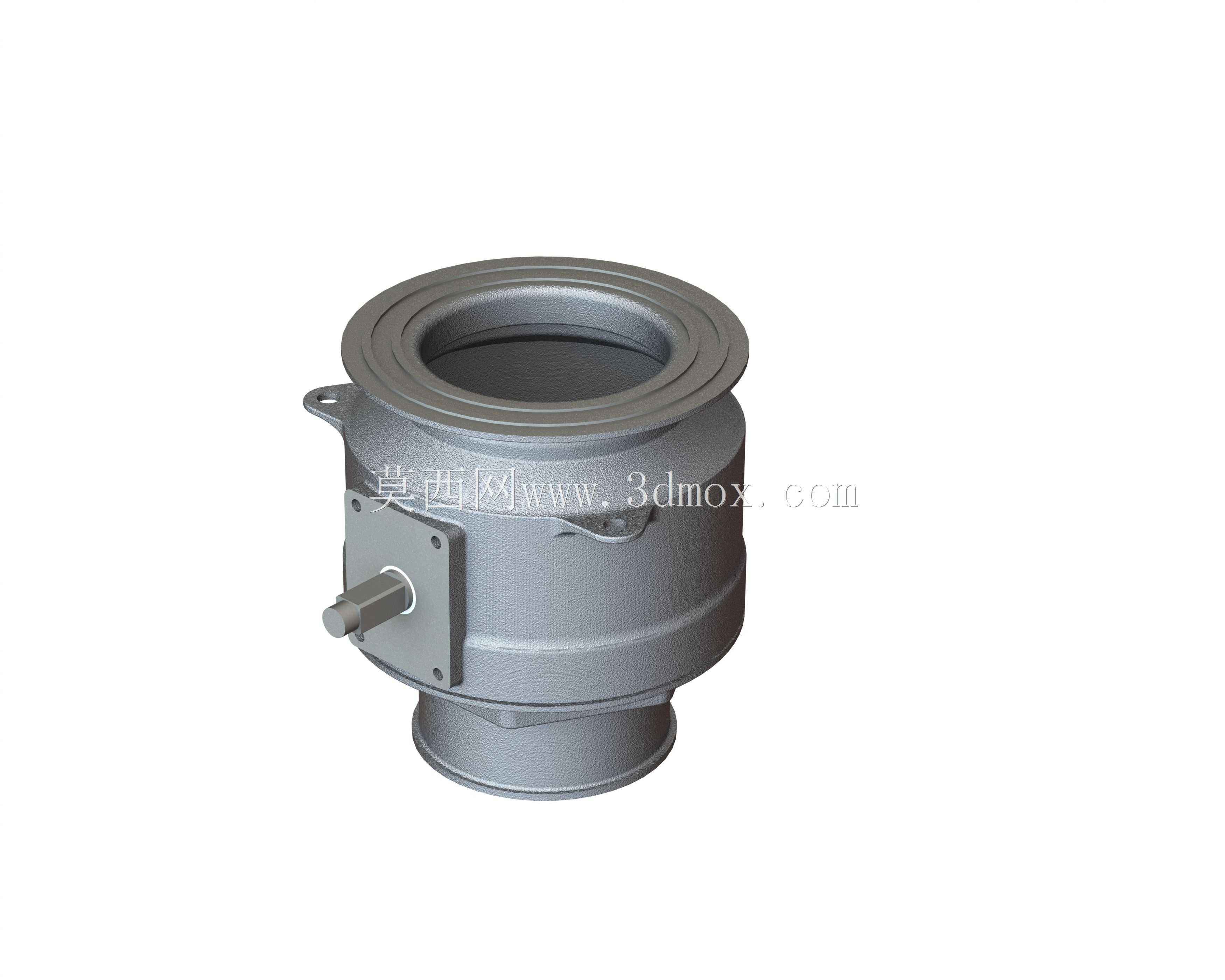

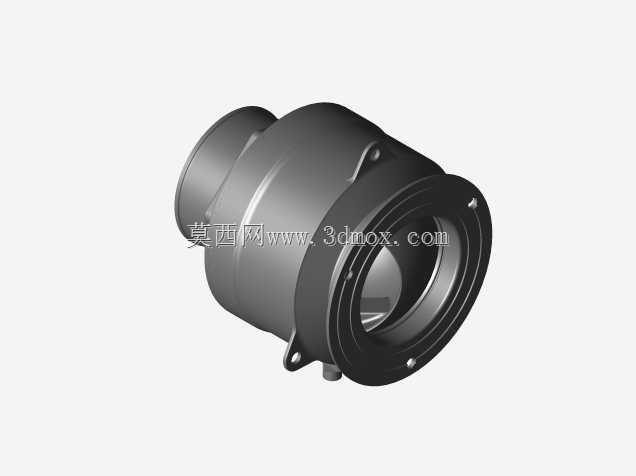

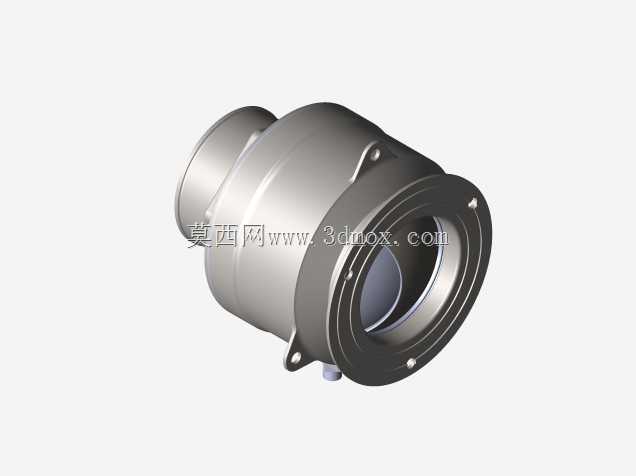

　　这款5英寸通径的法兰式球阀，主要面向中低压流体输送管线的截断控制场景，在市政给排水、化工介质输送、暖通循环水系统、食品级流体管线中都有广泛适配空间，区别于小口径螺纹连接球阀，大口径法兰连接结构更适配DN125以上管径的固定管线安装，能承受更高的管线压力与流体冲击载荷。从结构设计来看，该球阀采用固定球结构设计，上下阀轴定位球体，避免大口径球体在高压流体冲击下出现偏移密封失效的问题，侧装式阀杆驱动结构预留了气动、电动执行器的安装接口，方形阀杆输出端可直接适配标准执行器连接法兰，无需额外加工转接件，能满足手动驱动改自动控制的现场改造需求。阀体采用上下分体式铸造结构，连接法兰面加工有密封槽，可适配缠绕式垫片或橡胶垫片的密封要求，

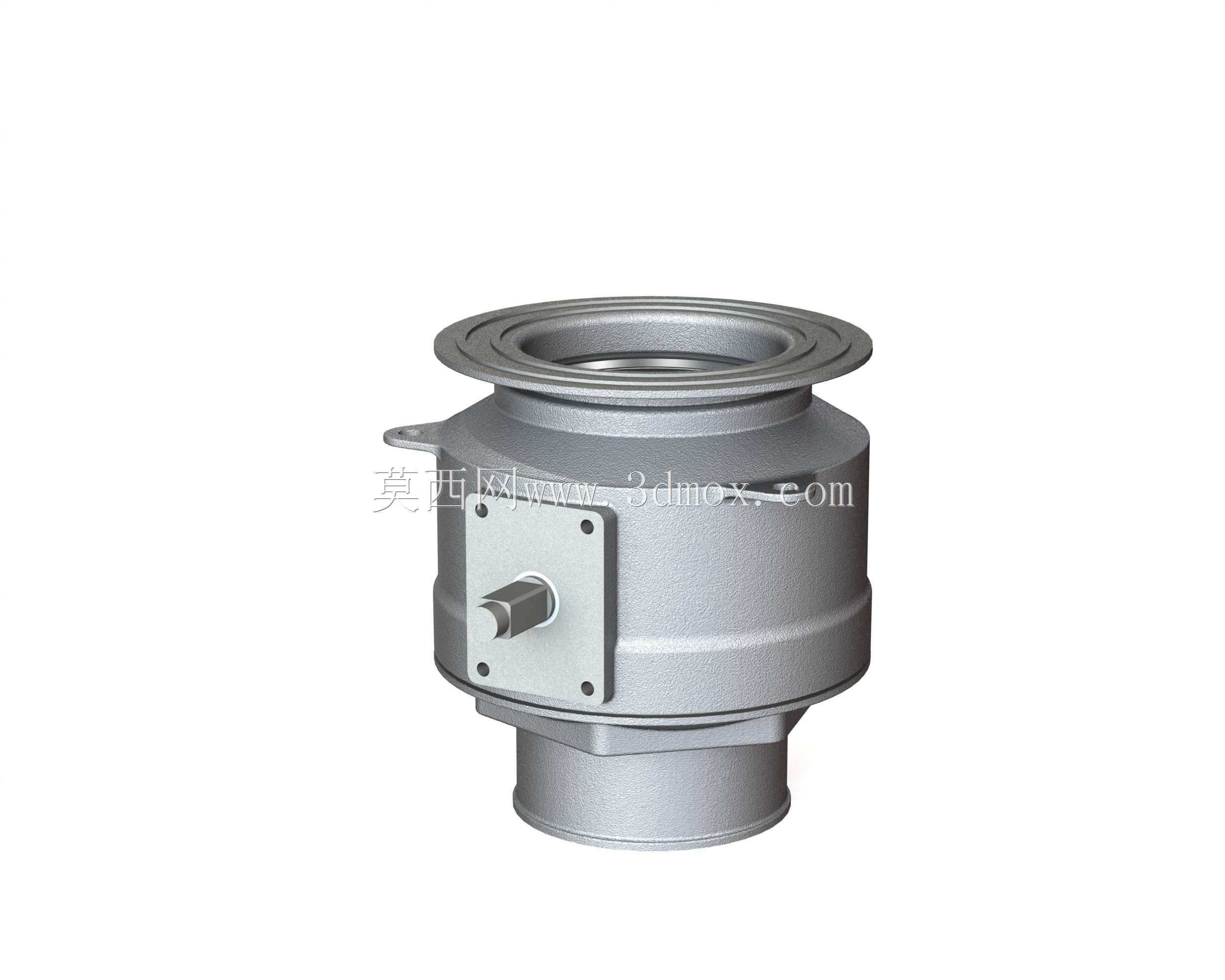

　　两端法兰的螺栓孔位严格匹配对应压力等级的管道法兰标准，安装时无需额外配打孔位，能直接对接同通径的工业管线。外形设计上，阀体外部做了加强筋结构处理，在不额外增加阀体壁厚的前提下提升了整体承压能力，侧方的阀杆安装座做了凸台加厚处理，避免阀杆部位受外力碰撞出现变形，同时预留了填料函的调整空间，现场可在不拆解阀体的情况下完成阀杆密封填料的更换，降低管线运维的拆解成本。从安装边界来看，该球阀的结构长度符合常规工业阀门的安装尺寸要求，两端法兰的外径、螺栓孔中心距、密封面尺寸均匹配对应压力等级的标准法兰，安装时不需要调整管线的预留间距，侧方阀杆的操作空间预留充足，无论是手动扳手操作还是加装执行器，都不会和周边管线、支架产生干涉。

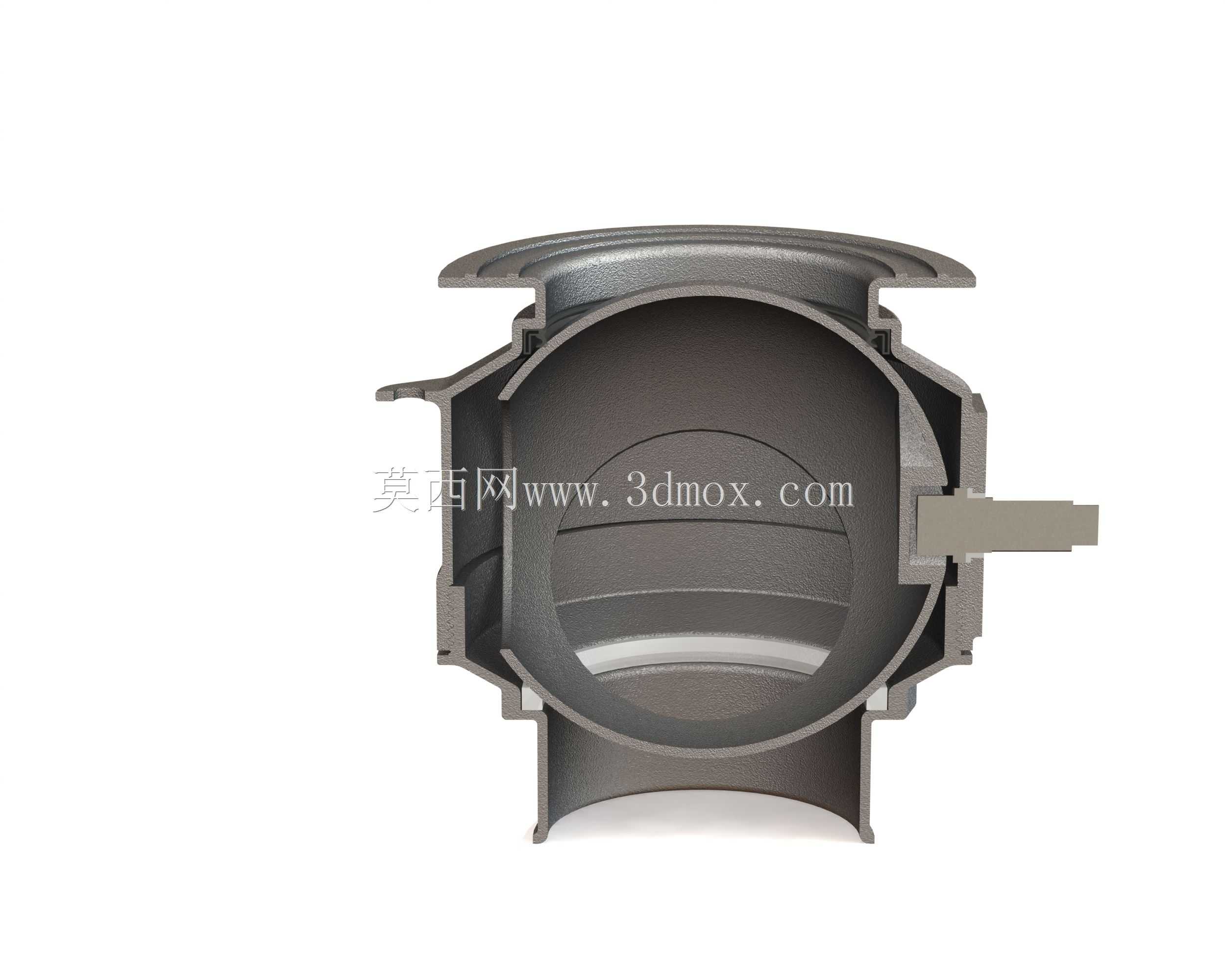

　　球体采用通径式流道设计，流道内壁与管线内壁齐平，流体通过时不会产生明显的压损，也不容易在阀腔内部积存介质残渣，适合输送带有少量固体颗粒的流体介质，密封副采用软密封结构设计，在常温工况下能实现零泄漏截断，阀座背后设置有预紧弹簧，能在阀座出现少量磨损时自动补偿密封压力，延长阀门的整体使用寿命。在实际选型应用中，该结构的球阀可适配水、油品、弱腐蚀性化工介质等多种流体，安装时需注意保持阀杆处于水平或垂直向上状态，避免长期倾斜安装导致阀杆受力不均出现泄漏，管线吹扫时可将球阀处于全开状态，避免残渣刮伤球体密封面。
