导轨式单极微型断路器结构三维设计

　　这款导轨安装式微型断路器，是低压终端配电回路里最常见的保护元器件，日常在民用住宅分户箱、工业机柜二次回路、商用楼宇照明配电、设备控制回路前端都能见到它的身影，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线缆过热起火、后端用电设备烧毁，同时也可作为回路的手动隔离开关使用，方便运维人员断电检修。

　　从结构设计来看，这款产品采用标准1模数宽度的壳体设计，适配行业通用的TH35-7.5型DIN导轨安装，安装时只需将壳体背部的卡扣卡入导轨即可完成固定，无需额外打孔拧螺丝，单人就能快速完成装拆，适配绝大多数标准配电箱、控制柜的安装位布局。壳体上下两端设置了对应的进出线接线端子，端子采用压线框结构，适配1-25平方毫米的铜芯导线接入，拧紧端子螺丝即可牢固压紧导线，避免长期运行中出现松动发热的问题。

　　产品的操作机构设置在正面，扳把式操作手柄有明确的分合位置标识，合闸时手柄向上推至到位位置，分闸时向下扳动，故障脱扣时手柄会自动跳至中间位置，运维人员能直观判断回路是否出现故障。内部结构设计上，脱扣机构包含热脱扣与磁脱扣两套组件，热脱扣依靠双金属片受热弯曲的特性，在回路出现长时间过载电流时，双金属片变形推动脱扣杆动作切断电路，动作电流特性匹配线缆的长期载流量，避免线缆长期过载老化；磁脱扣则依靠电磁线圈的吸力，在回路出现短路大电流时瞬间吸合衔铁，推动机构快速脱扣，分断时间控制在毫秒级，能快速切断短路故障电流，避免故障扩大。

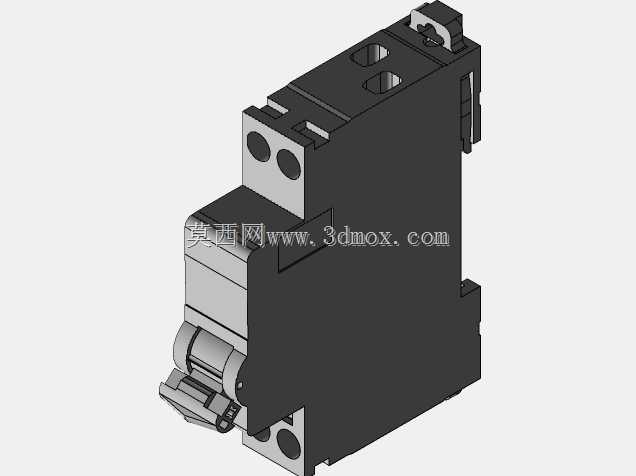

　　建模过程中，对壳体的卡扣结构、操作机构的运动间隙、接线端子的压线行程都做了精准还原，壳体的散热槽设置在两侧，既保证了内部元件工作时的热量散出，又能避免外部灰尘、水滴直接进入内部，防护等级满足IP20要求，适配柜内安装的使用环境。进出线端的接线孔位置、导轨卡扣的尺寸都严格遵循行业通用安装尺寸，保证模型导出后可直接用于配电箱的布局干涉检查，在做柜内三维布线时，能精准预留接线空间，避免实际装配时出现导线弯折半径不足、端子与其他元器件干涉的问题。

　　在设备选型配套时，这类微型断路器通常根据后端负载的额定电流、短路分断能力要求选择对应参数，照明回路一般选用C型脱扣特性，电机类感性负载则选用D型脱扣特性，避免电机启动时的冲击电流造成误脱扣。建模时还原的安装边界尺寸，能帮助结构设计人员在做控制柜布局时快速排布元器件，计算箱体的所需尺寸，预留足够的操作空间与接线空间，比如手柄操作时需要预留至少30mm的前方操作空间，方便人员手动分合操作，进出线端需要预留足够的导线弯曲空间，避免导线过度弯折损伤绝缘层。

　　从实际工程应用角度，这类微型断路器的三维模型还可用于配电系统的数字化交付，在BIM建模、工厂数字孪生搭建时，将模型导入对应的配电系统中，关联对应的回路参数、运维信息，方便后期运维人员快速定位回路位置，查看对应的保护参数。模型中还原的所有安装尺寸、外形细节都和实物一致，不会出现布局时尺寸不符导致的装配问题，结构上的细节比如壳体的拼接缝、操作手柄的防滑纹理、端子的螺丝位置都做了还原，既可以用于结构设计验证，也可用于教学演示、产品展示等场景。
