艾伦布拉德利工业人机交互面板结构设计

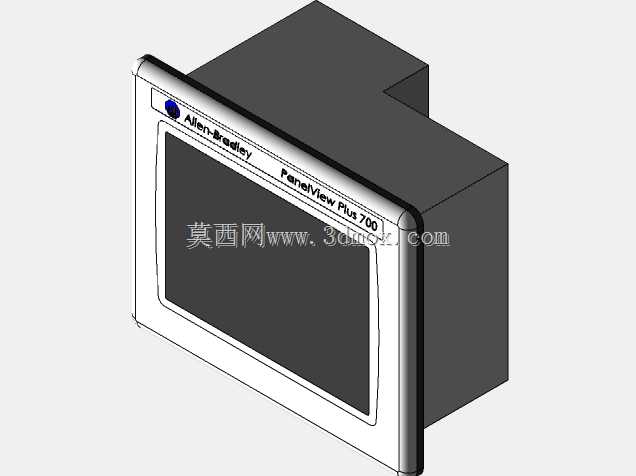

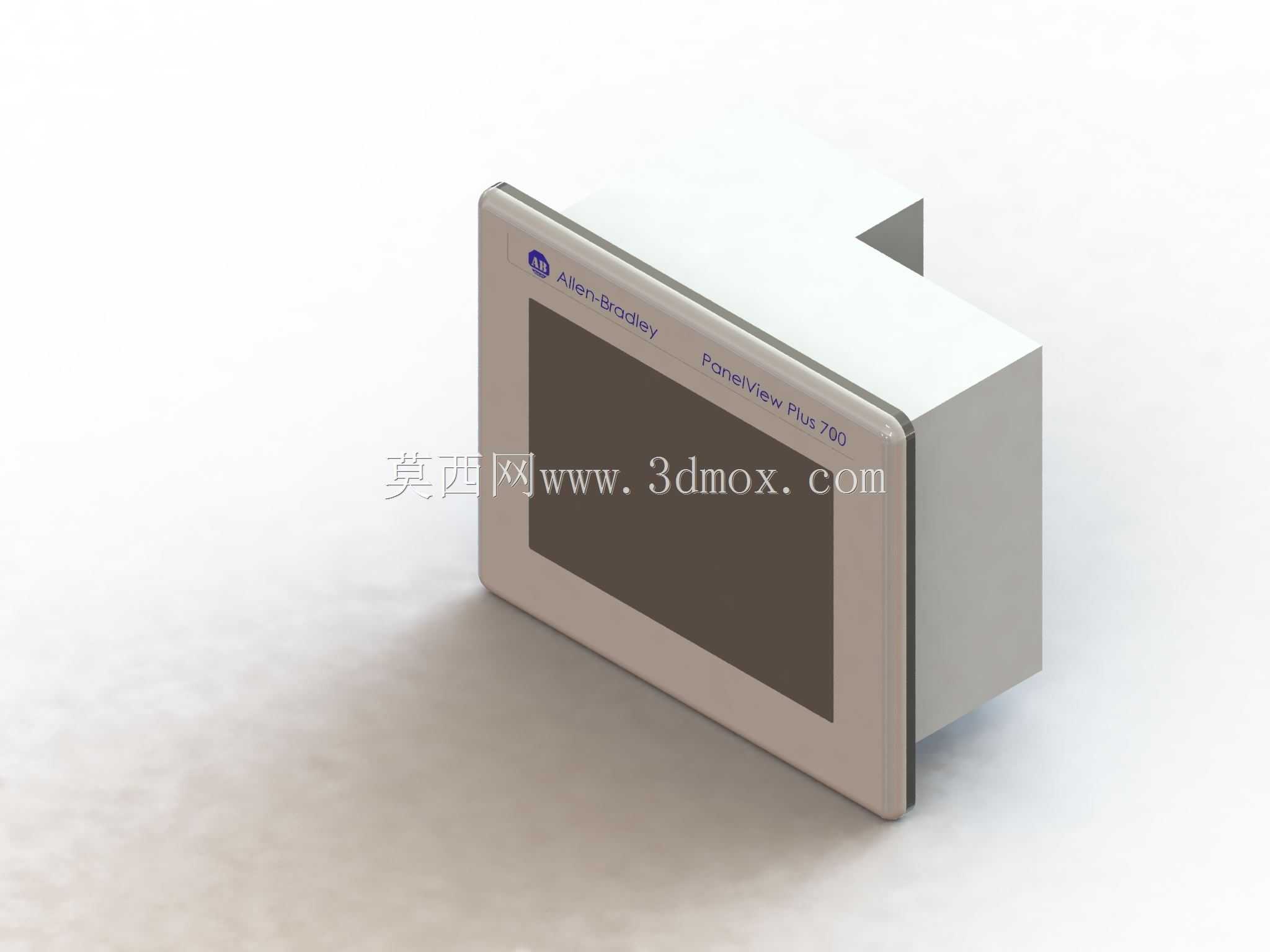

　　在离散制造产线的设备操控端，这类嵌入式触控面板是操作人员和底层控制系统交互的核心载体，常见于汽车零部件装配工位、食品包装生产线、物流分拣设备的主控节点，替代传统的按钮式操作站，把参数设置、状态监控、故障报警、手动调试这些功能整合到同一交互界面里，减少现场操作的硬件冗余。做这个结构设计的时候，首先要考虑的是现场安装的适配性，面板采用前装嵌入式的结构，正面边框做了窄边处理，突出安装面的边框厚度控制在5毫米以内，避免突出部分在车间通行、设备维护的时候被磕碰，边框边缘做了R2的圆角过渡，既可以避免安装时划伤操作人员，也能减少边角应力集中，在设备长期运行产生振动的工况下不容易出现边框开裂的问题。面板的正面视窗区域做了下沉式设计，

　　触控屏和边框之间预留0.3毫米的装配间隙，填充密封泡棉，达到IP65的正面防护等级，应对车间里的切削液飞溅、粉尘飘落的工况，不会因为液体、粉尘进入屏体内部造成触控失灵或者电路短路。背面的壳体采用压铸铝材质，一方面是利用金属的导热性，把屏体驱动板、触控控制板工作产生的热量快速散出去，不需要额外加装散热风扇，避免风扇进灰带来的维护问题，另一方面压铸铝的结构强度高，在嵌入式安装的时候，背面的四个安装卡扣可以承受足够的锁紧力，把面板牢牢固定在电控柜的开孔上，不会因为长期振动出现松动移位。设计的时候特意把背面的接线接口都布置在壳体的下侧，包括电源接口、通讯接口、接地端子，这样现场接线的时候线缆可以自然向下走线，

　　不会和电控柜内部的其他布线产生交叉干扰，也方便后期维护的时候插拔接口，不需要把面板从安装位拆下来就能操作。从安装边界来看，这款7寸规格的面板，电控柜开孔尺寸控制在185毫米乘140毫米的范围，适配行业内同尺寸人机界面的通用开孔尺寸，用户在旧设备改造替换的时候，不需要重新对电控柜门板进行开孔加工，直接就能替换同规格的老旧触控面板，降低改造的施工成本。面板正面的品牌标识和型号标识采用激光镭雕工艺，不会因为长期擦拭、车间油污附着出现标识脱落的问题，方便后期设备维护的时候快速确认设备型号。在结构强度校核的时候，重点考虑了正面10J的冲击防护要求，视窗采用4毫米厚的钢化玻璃，即使车间里有小型工具意外掉落砸到面板表面，

　　也不会出现玻璃碎裂损伤内部触控层的问题。壳体的安装卡扣做了可调式设计，适配1.5毫米到5毫米厚度的电控柜门板，不管是薄钢板的经济型电控柜，还是厚钢板的重型设备电控柜，都能实现可靠锁紧，卡扣上还做了防滑齿纹，锁紧之后不会因为温度变化、柜体振动出现松脱。在人机交互的结构设计上，触控屏的表面做了防眩光处理，在车间顶部照明、自然光反射的场景下，操作人员依然可以清晰看清屏幕上的参数内容，不会因为反光造成误操作。屏幕的显示区域和边框的对位公差控制在0.2毫米以内，避免出现视窗偏位漏出内部黑边的问题，提升产品的装配一致性。背面的壳体上预留了扩展模块的安装位，如果用户需要加装通讯扩展卡、存储扩展模块，不需要更换整个壳体，直接在预留位固定扩展模块就能完成功能升级，延长产品的现场使用周期。做三维建模的时候，把所有的装配止口、卡扣位置、接口开孔都做了全参数化设计，后续如果要衍生不同尺寸规格的同系列面板，只需要调整视窗尺寸、壳体长宽参数，就能快速完成系列化产品的结构设计，减少重复建模的工作量。建模过程中特意还原了实际生产中的拔模角度，壳体的外表面拔模角度设为1.5度，内部筋位的拔模角度设为1度，既保证压铸生产的时候可以顺利脱模，也不会因为拔模角度过大造成壳体壁厚不均，出现压铸缺陷。内部的电路板安装柱做了十字筋加强，每个安装柱可以承受20N的螺丝锁紧力，不会因为锁附螺丝的时候出现柱体断裂的问题。
