双工位平行布局气动负载输送载台结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:501402
  • 双工位平行布局气动负载输送载台结构

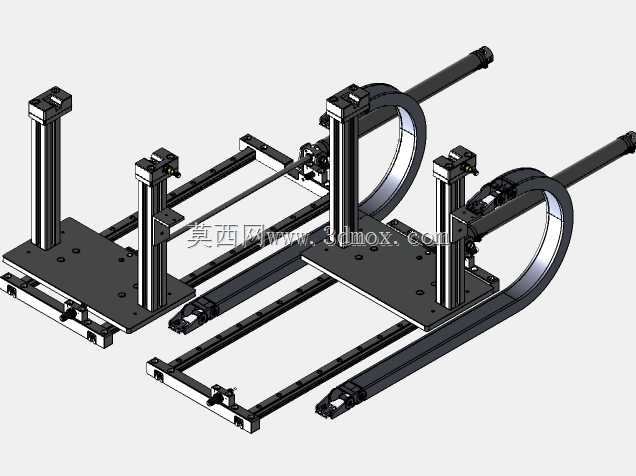

  这套双负载气动站结构,主要面向3C电子小零件装配、小型五金件检测分拣这类需要双工位同步并行作业的产线场景,区别于单工位往复式载台,它能在同一套驱动框架下完成两个独立载具的同步或差序平移,在节拍要求较高的工序段能有效压缩待料等待时间,不少做消费电子组装线的结构工程师在做线体改造时,常会参考这类布局来压缩工位占地。从实际功能来看,两个独立的载台板面各自预留了标准化的工装安装孔位,可直接适配不同规格的产品定位夹具、检测探头安装座或者小型压装执行件,载台的升降立柱采用双柱导向结构,相比单柱支撑的载具,在承受偏载负载时不会出现立柱偏转卡顿的问题,哪怕载台单侧放置重量稍大的工件,导向面的受力也能均匀分布在两根立柱的直线轴承接触面上,

  长期运行的磨损量会比单柱结构低四成左右。设计思路上,整套结构没有采用复杂的伺服电机加丝杠的传动方案,而是全部采用气动元件作为动力源,一方面是这类短行程平移、固定点位举升的动作,气动元件的响应速度更快,到位冲击可以通过调速阀灵活调整,另一方面气动元件的采购成本和后期维护成本远低于伺服传动方案,对于不需要多位置停留、仅在两个固定工位间切换的作业场景,这套方案的性价比优势非常明显。底部的平移导轨采用重载型直线导轨副,两根导轨平行布置在底座框架上,两个载台的滑动座分别独立连接导轨滑块,可根据实际工序需要设置为同步同向移动、交替往复移动两种动作逻辑,导轨两端都设置了硬限位缓冲块,避免气压波动时载台冲出导轨行程。安装边界方面,

  整套结构的底座采用拼接式铝型材框架加钢板安装面的组合,底座的安装孔位按照标准工业铝型材的孔距排布,可直接固定在欧标4040或4080规格的型材线体横梁上,不需要额外做转接安装板;载台的最大举升行程可通过更换不同长度的导向立柱和气缸行程来调整,常规配置下的举升高度能满足大部分装配、检测工序的工件取放空间需求,平移行程则可根据产线工位间距调整导轨长度,不需要改动上部的载台和立柱结构。在气路布局上,所有气缸的进气接口都预留了快插接头安装位,气路走线可沿着底座铝型材的内置槽布置,不会出现管线外露剐蹭工件的问题,每个气缸的进排气口都预留了调速阀安装位置,现场调试时可根据负载重量单独调整每个动作的运行速度,

  避免速度过快导致工件移位或者载台冲击过大。载台的定位面做了精加工处理,平面度控制在0.02mm以内,安装工装夹具时不需要额外再刮研调整平面度,两个载台的平行度在出厂装配时就调整到了0.05mm以内,双工位同步作业时不会出现工位偏移导致的取件对位偏差。另外这套结构的环形导向避让结构是设计上的一个细节亮点,当载台平移到靠近圆弧段的位置时,配套的管线和附属连接件可以沿着环形导向件的轨迹移动,不会和周边的线体构件发生干涉,对于工位间距紧凑、周边布置有其他执行机构的线体来说,这个设计能有效减少结构干涉的排查工作量,不需要额外给管线预留过大的避让空间。
