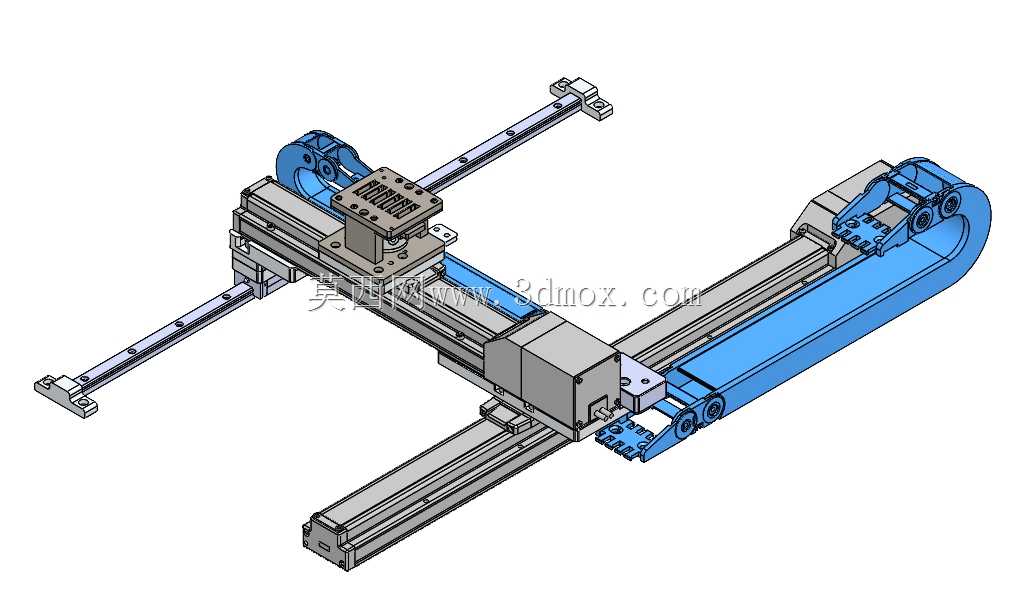

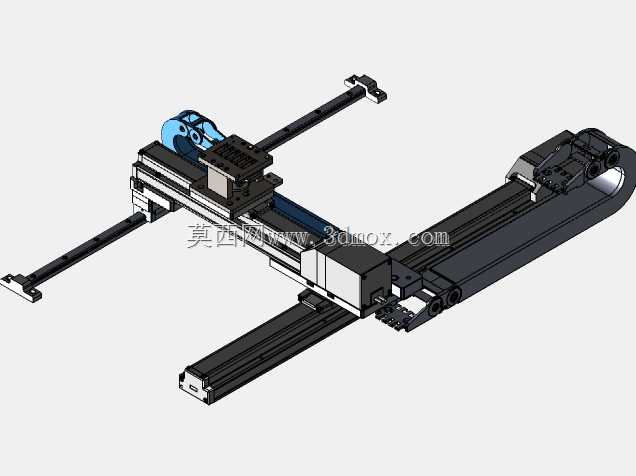

500x200行程滚珠丝杠XY伺服滑台模组

　　这款XY两轴伺服运动平台采用正交叠层布局，X轴有效行程覆盖500mm长度区间，Y轴有效行程为200mm，整体结构以滚珠丝杠作为核心传动元件，搭配线性直线导轨作为运动导向副，可实现平面范围内的高精度点位运动与连续轨迹运动。在3C电子零部件组装工位中，这类滑台常作为点胶、螺丝锁付、视觉检测工序的核心运动载体，负载端可搭载点胶阀、电批、工业相机等执行元件，依托伺服电机的闭环控制特性，可实现0.02mm级的重复定位精度，满足消费电子小件组装的精度要求。在小型五金件的尺寸检测环节，该滑台可带动接触式位移传感器按预设路径遍历工件待测点位，替代人工手动测量的低效作业模式，单工位检测效率可提升3倍以上，同时避免人工操作带来的测量误差。

　　从结构设计逻辑来看，两轴均采用“丝杠居中布置、双导轨对称分布”的布局形式，这种设计可让运动负载的重心始终落在两导轨的支撑跨距范围内，大幅降低偏载带来的导轨局部磨损、丝杠侧向受力问题，延长模组的无故障运行时长。Y轴的运动底座直接安装在X轴的滑座上，整体叠层高度经过压缩设计，在保证结构刚性的前提下尽可能降低运动部分的重心高度，减少高速启停时的结构晃动。各轴的伺服电机通过同步带轮与滚珠丝杠连接，传动比经过匹配计算，既保证足够的扭矩输出驱动额定负载，也可将电机的转动惯量与负载惯量匹配在合理区间，避免出现伺服整定困难、运动过冲的问题。导轨安装基准面与丝杠安装座采用一体化加工的型材基体，安装面的平面度、平行度公差控制在0.01mm/100mm范围内，从加工基准层面保证装配后的运动直线度。

　　安装边界方面，X轴的两端安装座预留了标准的通孔安装位，可直接通过螺栓固定在设备台面或者铝型材机架上，安装孔位的跨距与X轴行程匹配，固定后不会出现悬臂受力的情况。Y轴的滑座上预留了成阵列分布的螺纹安装孔，可适配不同规格的执行元件安装板，无需额外做转接板打孔加工。滑台的各运动副均配备了防尘刮片，可阻挡车间环境中的金属碎屑、粉尘进入导轨与丝杠的滚道内部，适配机加工车间、组装车间的常规生产环境，日常维护仅需定期补充润滑脂即可保证运行顺畅。两端的极限位置均设置了硬限位挡块与传感器触发片，可配合电气限位开关实现软限位保护，同时硬限位可在软限位失效时阻挡滑座超程脱出，避免设备碰撞损坏。

　　在实际选型适配过程中，这款滑台的负载能力适配10kg以内的水平安装负载，可满足大部分轻型自动化工序的负载需求，运动速度可根据伺服电机的转速与丝杠导程调整，常规10mm导程的丝杠搭配3000转额定转速的伺服电机，可实现0.3m/s的最大运动速度，兼顾速度与精度需求。走线部分采用拖链内置线缆的布局，所有电机线、传感器线均收纳在拖链内部，运动过程中不会出现线缆拉扯、缠绕的问题，整体外观整洁，也方便后期的设备线路维护。
