600x300行程厚螺钉滑块XY伺服位移平台

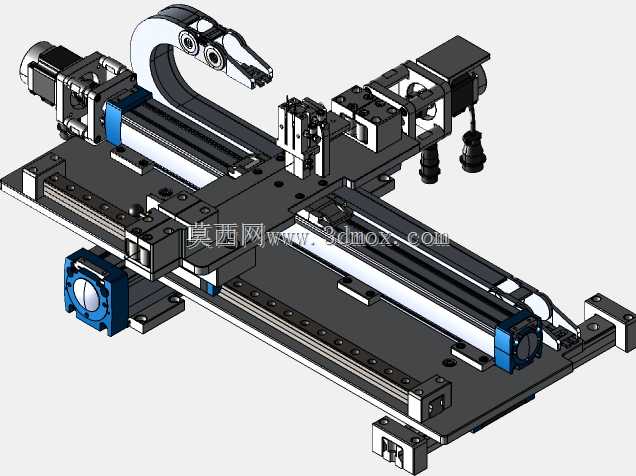

　　在3C电子小件装配、轻载工件视觉检测、小型零部件点胶涂覆这类需要平面内精准点位移动的工位上，双轴伺服驱动的位移平台是核心执行部件，这套行程规格为600x300毫米的XY伺服位移结构，正是针对这类中小行程、中等负载的平面作业场景设计，区别于常规同步带驱动的轻载滑台，该结构采用厚螺钉滑块作为传动衔接部件，在保证传动刚性的同时，能适配更复杂的末端执行器挂载需求。从结构布局来看，整套平台采用叠层式双轴正交设计，X轴作为底层承载轴，沿长度方向布置两根平行直线导轨，单根导轨配套多组滑块承载滑座重量，传动端采用伺服电机搭配联轴器直连丝杆的结构，避免同步带传动带来的回程间隙，Y轴垂直安装在X轴的移动滑座上，行程设定为300毫米，

　　同样采用双导轨支撑结构，末端预留标准安装孔位，可直接搭载吸嘴、点胶阀、检测探头这类常用作业执行件，图中可见的C型走线拖链，分别为X、Y轴的电机线缆、末端执行器的气路与信号线路提供防护，避免设备往复运动过程中线路出现弯折磨损、拉扯脱落的问题。设计阶段首先明确了安装边界尺寸，底层安装底板的长宽尺寸适配行程需求预留足够的安装余量，底板上预设的沉头安装孔可直接固定在设备铝型材机架或者铸铁工作台上，不需要额外加工转接板，降低现场安装的适配成本；传动部分选用的厚螺钉滑块，相比常规薄型滑块，其与滑座的连接螺纹啮合长度更长，在Y轴带载移动、X轴高速启停的工况下，能有效降低连接部位的松动概率，尤其适合需要频繁加减速、存在小幅冲击的作业场景，

　　比如小件搬运过程中吸嘴取放料的瞬间冲击，不会因为连接刚性不足导致定位偏移。在功能特性上，双轴均采用伺服电机驱动，可配合运动控制器实现任意点位的插补运动，既可以完成矩形轨迹的连续点胶作业，也能实现网格状排布的工件逐点取放，导轨与丝杆的安装基面均采用一体化加工的底板结构，安装面的平面度公差控制在合理范围内，保证装配后导轨的平行度、丝杆与导轨的同轴度满足精密传动要求，运行过程中不会出现卡滞、爬行的问题。实际选型应用时，需要注意该平台的负载上限与安装方向，水平安装状态下可承载额定范围内的末端作业部件，若需要侧装或者倒装使用，则要重新核算滑块的承载能力与电机的扭矩余量，避免出现负载过载导致的定位精度下降或者部件损坏；

　　平台两端均设置了硬限位挡块，配合电机端的原点传感器，可在软件限位失效的情况下提供机械防护，避免滑座超程脱出导轨。从结构细节来看，电机安装座采用一体式加工结构，保证电机轴与丝杆的同轴度，减少联轴器的偏磨损耗，丝杆两端采用角接触轴承支撑，可承受一定的轴向载荷，适配频繁正反转的传动工况，导轨与滑块之间配备防尘密封结构，可阻挡车间环境中的粉尘、碎屑进入导轨滚道，延长部件的维护周期，适合在普通机加工车间、电子组装车间这类非洁净室环境下长期稳定运行。
