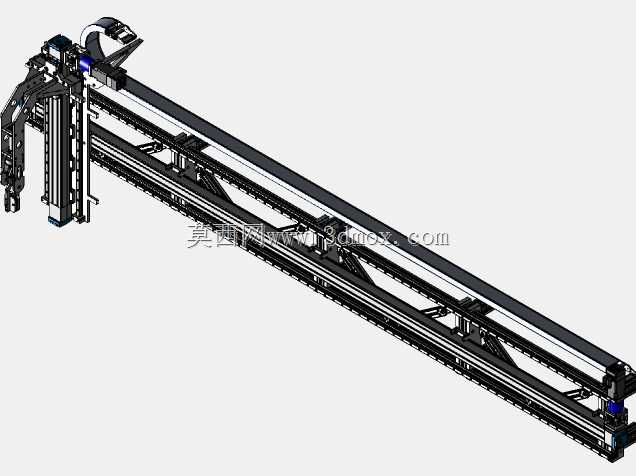

4000mm行程XZ伺服拾取放置模组结构

　　这套XZ双轴伺服驱动的拾取放置机构，核心适配长行程平面内的工件移载场景，在3C电子组装、新能源电芯搬运、五金件上下料这类需要跨工位长距离取放的产线中十分常见，4000mm的X向行程可以覆盖最多6个并排排布的加工工位，无需额外增设移栽中转台，能直接压缩产线的横向排布空间。从结构设计逻辑来看，X轴采用重载型线性导轨作为导向支撑，搭配大导程滚珠丝杠作为传动部件，导轨安装面做了一体化铣平加工，安装基准面的平面度控制在0.02mm每米范围内，避免长行程下出现导轨扭曲、滑块卡滞的问题；横梁主体采用型钢焊接后去应力处理的框架结构，内部增设斜向加强筋，在4米的总长度下，横梁中部满载下的静挠度控制在0.15mm以内，

　　保证高速移动时不会出现明显的结构震颤。Z轴部分采用侧挂式安装布局，通过连接板与X轴滑块组刚性连接，Z轴同样采用滚珠丝杠搭配线性导轨的传动结构，导向件选用窄幅高刚性导轨，适配垂直方向的负载承载需求，同时Z轴拖链采用侧装式排布，将动力线缆、传感线缆全部收纳在内，避免长行程移动时线缆出现下垂、剐蹭的问题。在实际应用中，这套机构的X轴运行速度最高可以达到1.5m/s，重复定位精度控制在±0.03mm范围内，末端可以搭配气动夹爪、真空吸盘或者电磁吸具，适配不同材质、不同重量的工件拾取需求，不管是硬质的金属机加工件，还是薄壁的塑料壳体、软质的PCB板，都可以通过更换末端执行件完成适配。设计过程中特意将X轴的丝杠支撑座采用两端固定的安装方式，

　　搭配角接触球轴承组，抵消长丝杠高速旋转时的轴向窜动，同时在X轴行程两端设置了硬限位块与软限位传感器双重防护，避免伺服失控时出现滑块脱轨的风险；Z轴则额外加装了气动平衡装置，抵消Z轴滑台与末端执行件的自重，降低伺服电机的持续输出扭矩，同时在断气断电状态下可以锁住Z轴位置，避免滑台下坠造成设备或工件损坏。从安装边界来看，整套机构的X轴总长度为4400mm，两端预留了200mm的安装固定位与缓冲行程，安装时只需要在地面或者设备机架上预留对应间距的安装孔位，调平横梁基准面后即可完成主体固定，不需要额外搭建复杂的支撑框架；Z轴的有效行程可以根据实际工位的高度差进行调整，常规配置下200mm到800mm的Z向行程都可以在这套主体结构上直接适配，

　　不需要重新设计横梁部分。在传动部件的选型上，X轴选用的大导程丝杠可以在保证传动精度的前提下提升移动效率，避免长行程下工件移载耗时过长影响产线节拍，导轨滑块采用预压等级为Z0的配置，既消除了传动间隙，又不会因为预压力过大导致滑块运行阻力升高、磨损加快。整个机构的线缆排布全部走拖链内部，拖链的弯曲半径根据线缆的最小弯曲要求选定，避免长期往复运动中线缆出现折损，同时在拖链两侧设置了导向槽，防止长行程下拖链出现跑偏、脱出的问题。在日常维护层面，这套结构的所有润滑点都预留了集中润滑接口，可以直接对接自动润滑系统，定期给丝杠、导轨补充润滑脂，不需要人工逐个点位注油，降低后期的维护工作量；所有的传感器安装位都做了可调式设计，后期调整工位位置时，可以直接滑动传感器的安装位置调整软限位点位，不需要重新钻孔加工。
