曲轴凸轮轴通用清洗抛光设备结构设计

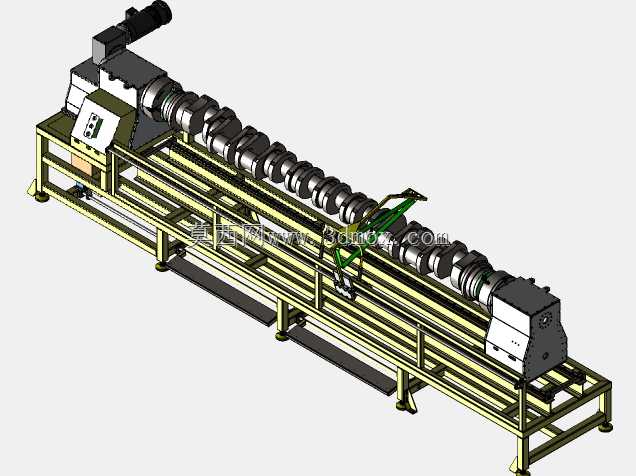

　　在汽车动力总成零部件加工的后段工序中，轴类零件的清洁度与表面粗糙度直接影响后续装配精度与整机运行寿命，这款针对曲轴、凸轮轴开发的通用清洗抛光设备，正是适配多规格轴类零件批量精加工需求的专用工装设备。从结构布局来看，设备采用长床身焊接机架作为承载基础，机架主体采用矩形型钢焊接成型，底部配置可调式减震脚杯，可适配车间不同平整度的地面安装需求，安装时需预留床身两端各1.2米的操作维护空间，侧面预留0.8米的巡检通道，整体长度适配长度区间在600mm至1800mm的各类车用曲轴、凸轮轴装夹作业。设备两端配置同步驱动的顶紧装夹机构，一端为固定端带旋转驱动组件，内置减速传动结构带动工件低速匀速回转，另一端为可滑移的气动顶紧尾座，

　　可根据工件长度沿床身导轨快速调整位置，顶紧头采用耐磨尼龙材质，避免装夹过程中磕碰工件两端的中心孔定位面。床身中段配置可沿纵向导轨滑移的作业执行模组，集成高压喷淋清洗与柔性抛光两个功能单元，清洗单元采用多组扇形喷嘴沿工件轴向排布，可在工件回转过程中对轴颈、油孔、曲柄臂等复杂结构进行全覆盖冲洗，冲除机加工残留的切屑、切削液与磨削杂质；抛光单元采用可调压的柔性砂带磨头，可根据工艺需求调整进给压力，对轴类零件的工作表面进行均匀抛光，去除表面氧化层与加工刀纹，提升表面光洁度。设计过程中充分考虑了不同规格曲轴、凸轮轴的兼容性，装夹中心高统一设置为距床身安装面850mm，符合人工上下料的人机工程学高度，滑移尾座的锁紧机构采用快速扳把式结构，

　　换型调整时间可控制在10分钟以内，适配多品种小批量的柔性生产场景。设备的管路与线缆全部采用拖链内置排布，避免往复滑移过程中出现管线拉扯磨损问题，床身底部设置倾斜式集液槽，可将清洗后的废液导流至设备端部的排液口，方便对接车间的集中废液处理系统。从功能逻辑上，设备可单独执行清洗工序或抛光工序，也可按工艺顺序连续完成清洗-抛光联合作业，回转驱动的转速可根据工件材质与工艺要求在10-60rpm区间无级调整，作业模组的进给速度可在0.5-3m/min区间设置，适配铸铁、锻钢等不同材质轴类零件的加工参数需求。在安装边界方面，设备总宽度控制在1.2米以内，不需要过大的车间占地空间，顶部无突出的高耸结构，可适配标准厂房的层高要求，

　　外接气源压力要求0.5-0.7MPa，供电采用三相380V工业用电，进线位置设置在设备固定端的侧面，方便车间布线作业。整套结构在设计时规避了复杂的专用定制结构，大部分机架、导轨、传动组件都采用工业标准件，降低了后续的维护备件成本，同时针对轴类零件的异形结构做了喷嘴角度与磨头仿形的适配设计，避免出现清洗或抛光的死角，保证工件全表面的处理质量一致性。
