简易管道研磨抛光设备结构设计

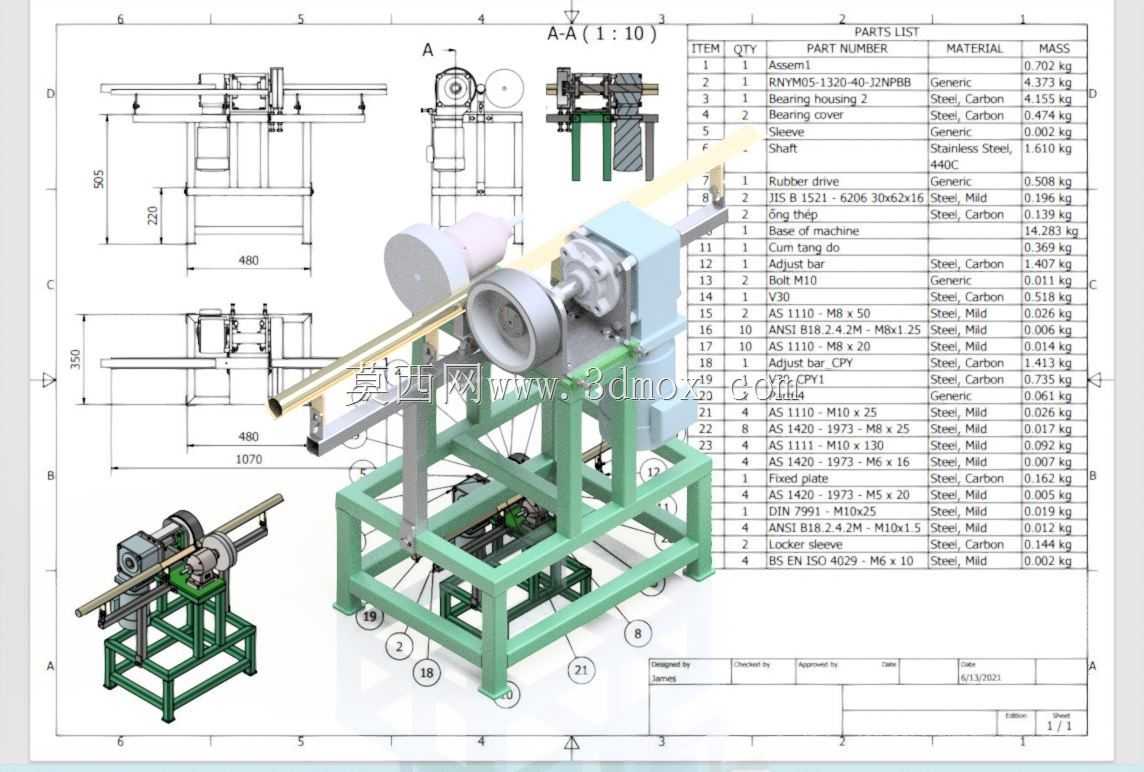

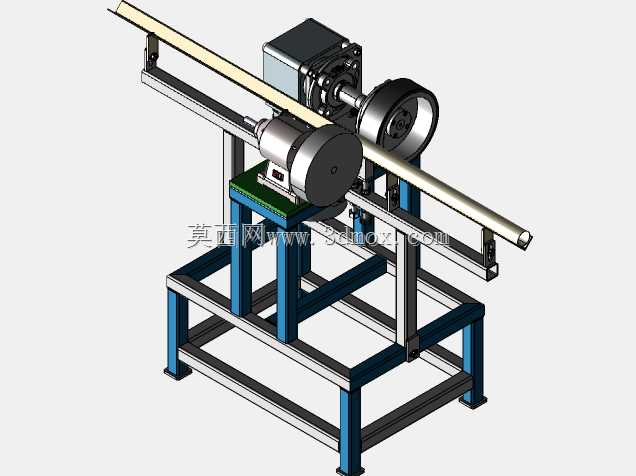

　　在五金管材加工、卫浴管件生产、钢结构预制等场景中，长直圆管的外圆表面除锈、焊痕打磨、氧化层去除、粗糙度精整是必不可少的工序，常规手工抛光不仅效率低下，加工后管材表面粗糙度一致性差，还容易出现局部过抛、管身圆度受损的问题，这款简易管道研磨抛光设备正是针对中小批量管材加工场景设计的专用处理设备。设备采用卧式穿管布局，进料端设置可调式导向支撑座，可根据待加工管材的外径快速调整V型支撑块的高度与开合角度，适配不同直径规格的圆管进料，避免长管送进过程中出现甩动、偏心的问题，保障抛光过程中磨头与管身的接触压力均匀。核心抛光执行单元采用轮式磨头结构，磨头安装角度可沿机架横向滑轨微调，配合压持调节机构，能根据管材材质与抛光工艺要求调整磨料接触压力，

　　既可以完成黑皮管的粗磨除锈，也能更换细粒度磨料完成精抛工序，满足不同表面处理等级的加工需求。设备的动力传递采用减速电机直连磨头主轴的结构，省去了复杂的中间传动链路，既降低了设备整体制造成本，也减少了传动环节的功率损耗与故障点，日常维护仅需定期检查磨头轴承润滑状态、调整传动带张紧度即可。机架采用标准方管焊接成型的框架式结构，底部预留了地脚螺栓安装孔，可直接固定在车间硬化地面上，也可加装减震脚垫放置在普通工位使用，整体安装边界紧凑，不需要额外预留过大的操作空间，适合小型加工车间、机修工位的场地布局。设备的出料端同样设置了辅助支撑托架，可承托加工完成后的长管材，避免管材因自重下垂导致加工末端出现抛光不均的问题，

　　托架高度可随进料端支撑同步调整，保障整根管材加工过程中始终保持水平送进状态。从设计思路上看，这款设备没有采用复杂的数控送进、多磨头联动结构，而是聚焦于小批量管材加工的核心需求，简化了非必要的自动化功能，在保障抛光加工精度与稳定性的前提下，尽可能压缩了设备的整体体积与制造成本，操作门槛低，普通车间工人经过简单培训即可上手操作，不需要掌握复杂的设备编程与调试技能。设备的磨头护罩采用半封闭结构，既可以阻挡抛光过程中产生的磨屑飞溅，也预留了磨料更换的操作空间，更换不同目数的抛光轮、砂轮片时不需要完全拆解护罩，能有效缩短换产调整的时间。在实际使用场景中，这款设备可适配不锈钢圆管、碳钢管、铝合金管等多种材质管材的外圆表面处理，加工后的管材表面粗糙度均匀，可直接用于后续的喷涂、电镀、装配工序，相比手工抛光作业，加工效率可提升数倍，同时能大幅降低操作工的劳动强度，减少磨屑粉尘对操作人员的职业健康影响。
