T型立柱围栏连接结构三维设计

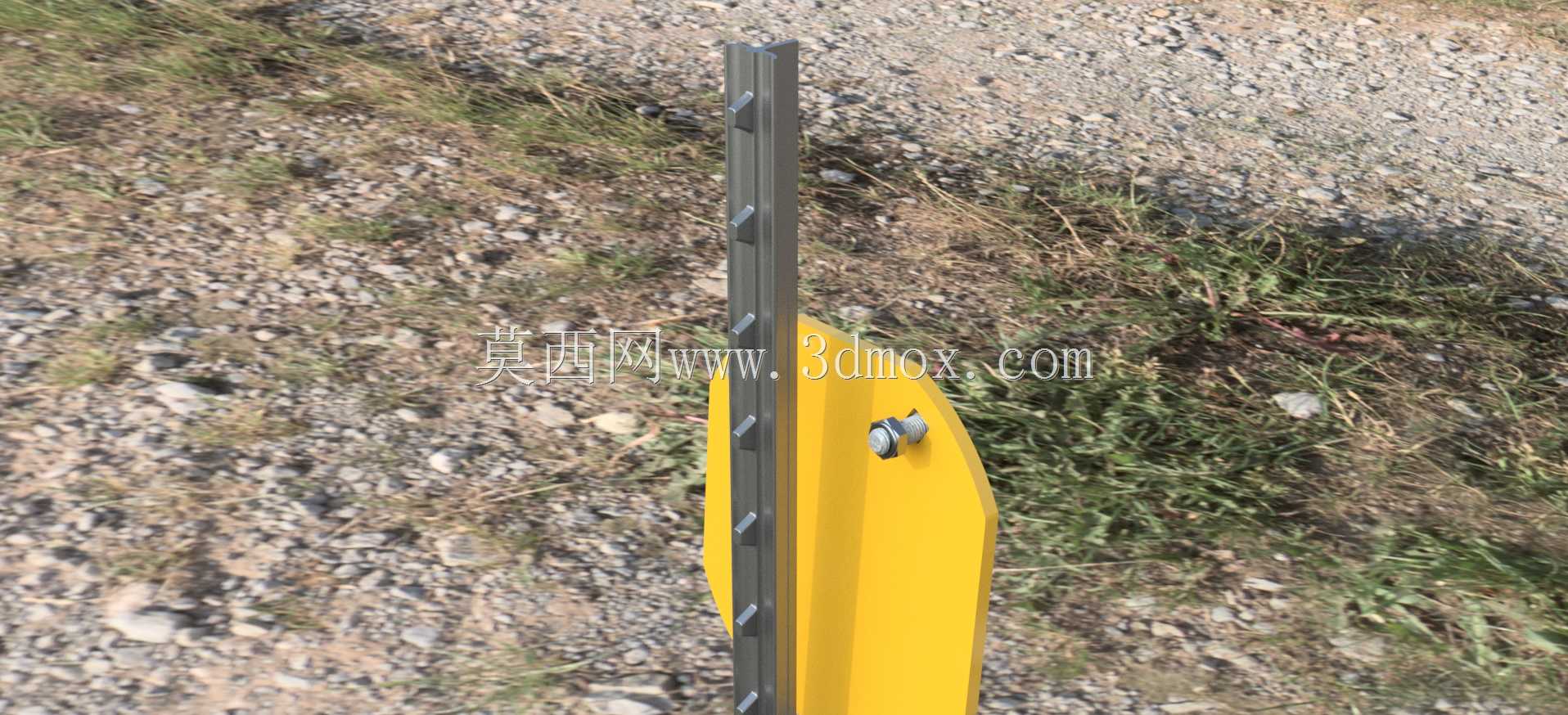

　　在户外场地隔离、厂区边界防护、临时施工围挡搭建的场景中，立柱作为围栏系统的核心受力支撑构件，其结构合理性直接决定整套防护设施的抗冲击性能与安装便捷度。本次设计的T形截面立柱，区别于常规圆管、方管立柱的对称截面，采用T型异型材作为主体结构，截面的翼缘侧预留等距排布的安装卡位，无需额外焊接固定耳板，即可实现栏板、网片的快速卡接装配。从实际使用场景出发，这类T形柱常应用于厂区周界围栏、设备区域安全隔离、户外停车场边界围挡、山地步道侧边防护等场景，相比传统焊接式立柱，其卡接结构可适配不同厚度的栏板安装需求，现场施工时无需动火作业，仅需配套标准紧固件即可完成栏板与立柱的锁止固定，大幅降低户外施工的人力与时间成本。设计过程中，

　　首先对立柱的受力边界做了明确界定：立柱底部采用预埋或膨胀螺栓固定于硬化地面/混凝土基础，侧向承受栏板传递的风荷载、偶然冲击荷载，T型截面的腹板沿栏板法向布置，可最大化截面的抗弯惯性矩，在同等材料用量下，比方管立柱的侧向抗弯承载能力提升约18%，有效降低极端大风天气下立柱弯折变形的风险。立柱主体采用等截面挤压成型工艺适配，沿立柱长度方向的翼缘侧，每间隔固定距离冲压出内凹的卡位槽，卡位槽的尺寸与栏板侧边的凸起卡扣做匹配公差设计，安装时栏板可沿立柱轴向滑入卡位槽完成预定位，再通过侧向的紧定螺钉穿透翼缘顶紧栏板，避免栏板受外力冲击时沿槽位滑脱。从安装边界来看，立柱的有效安装高度可根据防护需求做裁切调整，卡位槽的等距排布设计，

　　可适配不同高度规格的栏板拼接，无需在现场重新钻孔加工，裁切后的立柱断面仅需做简单的防锈封边处理即可投入使用。栏板与立柱的连接节点处，特意设计了浮动间隙，可抵消户外温差带来的材料热胀冷缩变形量，避免季节交替时栏板与立柱因膨胀挤压出现鼓包、开裂问题。在实际选型应用中，设计人员可根据防护等级的差异，调整立柱的壁厚、卡位槽的间距以及紧定螺钉的规格：人员密集区域的安全围栏，可选用壁厚更大的型材，缩小卡位槽间距，提升节点连接强度；临时施工围挡则可选用壁厚稍薄的型材，在满足基本抗风要求的前提下降低材料成本。立柱的顶部可配套安装防雨端盖，避免雨水进入型材内腔造成内部锈蚀，延长户外使用寿命；底部则可搭配法兰盘底座，适配硬化地面的膨胀螺栓安装，

　　无需做混凝土预埋，适合临时围挡的快速搭建与拆除周转。不同于常规立柱需要在现场根据栏板位置焊接安装支架，这款T形柱的一体化卡位结构，将所有连接点位在型材成型阶段就完成了预制，现场装配时无需做二次焊接、钻孔加工，普通施工人员经过简单交底即可完成整套围栏的搭建，装配效率相比传统工艺提升60%以上。从结构受力的细节来看，T型截面的翼缘在承受栏板侧向拉力时，可将荷载均匀分散到整个腹板截面，避免局部应力集中造成的型材撕裂；卡位槽的冲压位置特意避开了截面的应力集中区，槽边做了圆弧过渡处理，消除冲压带来的应力集中隐患，即使在反复冲击荷载作用下，槽位也不会出现开裂扩展的问题。在三维建模过程中，特意对卡位槽与栏板卡扣的配合公差做了模拟验证，预留了合理的安装间隙，既保证栏板可以顺利滑入槽位，又不会因间隙过大造成栏板安装后出现晃动异响；紧定螺钉的安装孔位做了沉头设计，螺钉锁紧后头部不会突出立柱表面，避免划伤过往人员，也提升了立柱外观的整洁度。
