螺旋紧凑型荧光节能灯泡结构设计

　　日常做照明配套结构设计时，这类螺旋荧光灯泡的三维建模是很常见的小品类项目，很多商用、民用照明场景的配套选型都会涉及这类结构。先从实际安装边界说起，这类灯泡的灯头采用通用螺口规格，适配市面绝大多数标准灯座，安装时的旋入深度、径向配合公差都严格匹配通用安装要求，不需要额外定制转接件，替换传统白炽灯泡时可以直接适配，不需要改动原有灯位的安装结构。

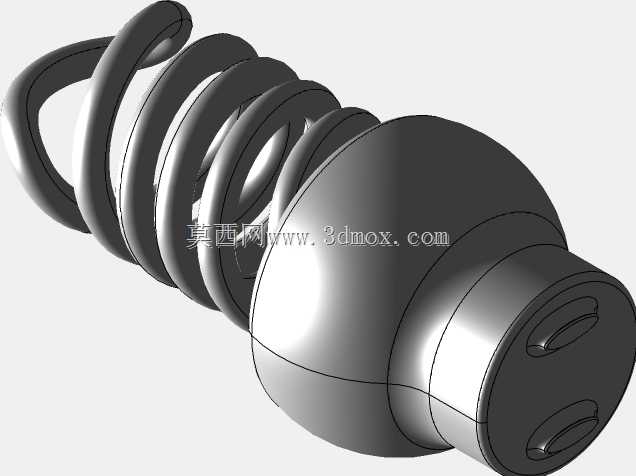

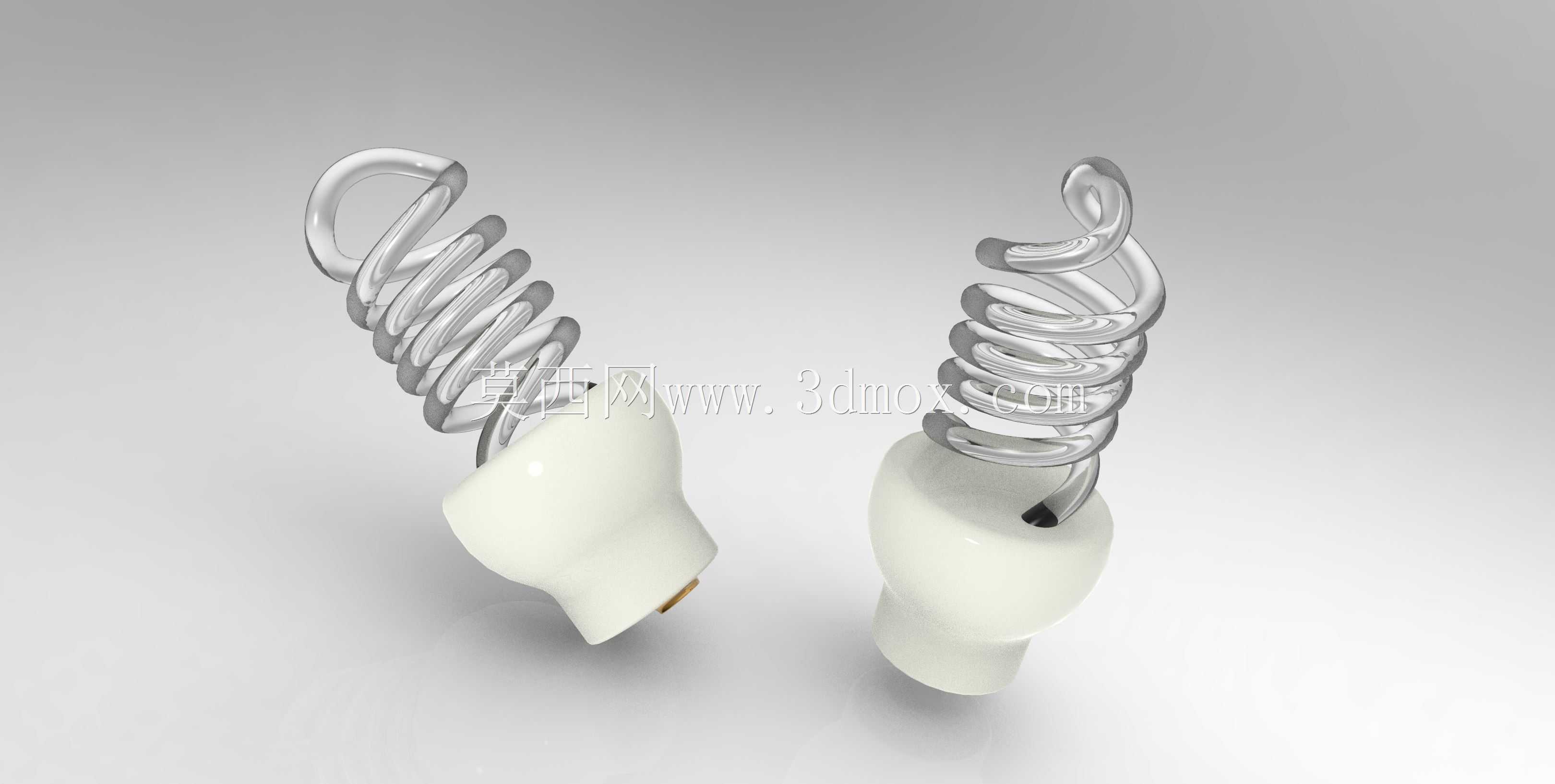

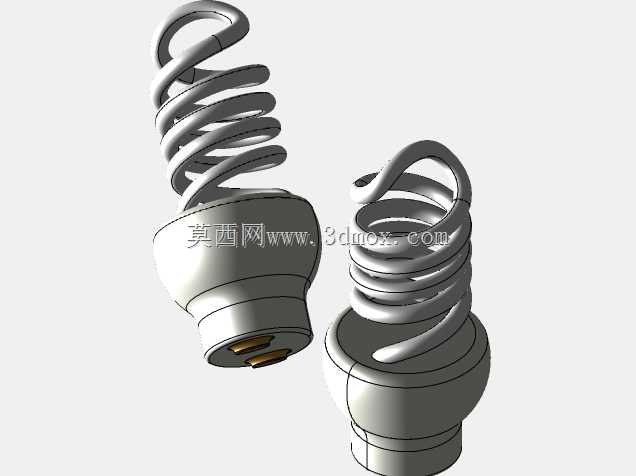

　　从功能特性来看，螺旋盘绕的灯管结构是核心设计点，相比传统直管荧光灯，螺旋形态可以在有限的竖向空间内排布更长的放电管路径，在保证发光效率的前提下，大幅压缩整灯的径向与竖向尺寸，适配更多紧凑型灯具的安装空间，比如筒灯、小型台灯、嵌入式灯盘的内部预留空间都能兼容。灯管采用透明玻璃材质，内部涂覆荧光粉层，放电激发后可以实现均匀的漫射发光效果，不会出现直管灯拼接带来的局部暗区。灯座部分采用耐高温阻燃陶瓷材质，一方面可以隔绝灯管工作时产生的热量传导到螺口接触端，避免灯座受热老化，另一方面陶瓷的绝缘性能可以保障用电安全，防止高压启动阶段出现漏电风险。

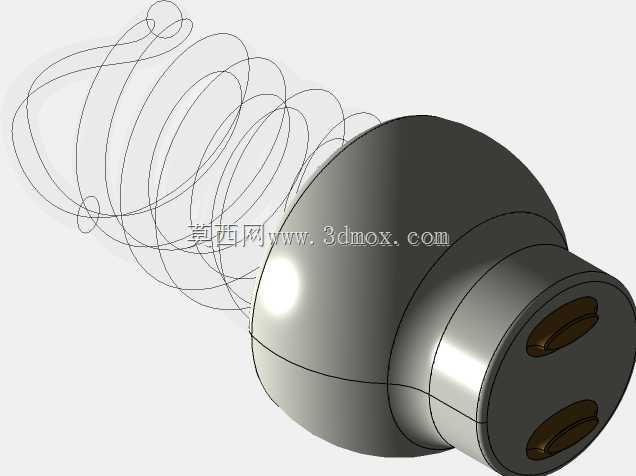

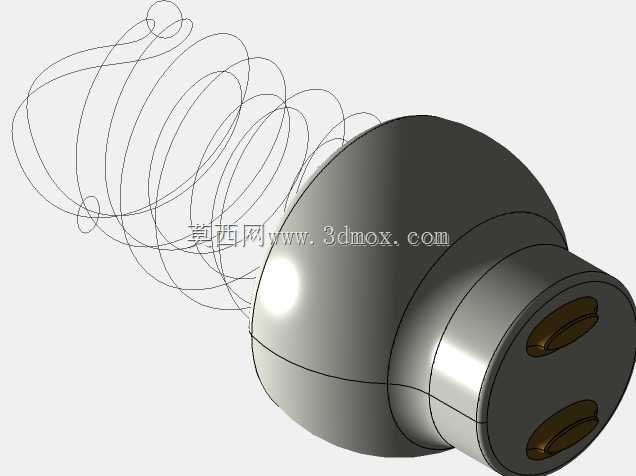

　　设计思路上，首先要平衡灯管盘绕的螺距与曲率半径，曲率过小会导致玻璃管弯折加工时出现壁厚不均甚至开裂的问题，螺距过大则会增加整灯的整体高度，无法满足紧凑型安装的尺寸要求，建模时需要反复调整螺旋线的导程、起始与终止半径，保证每一段灯管的弯折曲率都在玻璃热弯工艺的可行范围内，同时让灯管整体排布均匀，发光面没有重叠遮挡。其次要处理灯管与灯座的衔接结构，灯管末端的电极引线需要穿入陶瓷灯座内部，与镇流器组件、螺口触点做可靠连接，衔接处的密封结构要考虑防尘、防氧化的需求，避免长期使用后引线接触不良导致的启动故障。另外整灯的重心要落在螺口的中心轴线上，避免安装后出现偏斜，导致灯座受力不均、接触松动的问题。

　　从应用场景来说，这类灯泡除了普通民用家居照明，还广泛用于商超展柜、办公区域格栅灯、工业厂房辅助照明等场景，相比传统白炽灯能耗降低七成以上，使用寿命也更长。建模过程中需要特别注意几个细节：一是螺旋灯管的壁厚要保持均匀，玻璃管的壁厚公差控制在合理范围，避免局部过薄导致的结构强度不足；二是陶瓷灯座的外形要做圆滑过渡，没有尖锐棱角，方便自动化生产线的装配抓取，也避免安装时划伤操作人员；三是螺口的螺纹参数要严格符合国标要求，通止规检测要合格，保证在不同厂家生产的标准灯座上都能顺畅旋入，接触可靠。

　　很多新手建模时容易忽略灯管末端与灯座的配合间隙，间隙过大会导致密封不严，蚊虫、灰尘容易进入灯座内部，间隙过小则会导致装配时灯管受力，存在玻璃碎裂的风险，实际建模时需要预留合理的装配公差，同时在衔接位置设计定位台阶，保证灯管装配后位置准确，不会出现歪斜。另外灯管的螺旋起始角度要做优化，让两个电极引线的排布距离符合安全电气间隙要求，避免高压启动时出现拉弧放电的问题。这类结构看起来简单，但涉及到玻璃加工工艺、陶瓷成型工艺、电气安全规范、安装适配性等多个维度的要求，建模时不能只做外观曲面，要把每个装配环节的工艺可行性都考虑进去，才能做出可以直接用于生产指导的三维模型。
