汽车发动机往复式活塞结构三维设计

　　在往复式内燃动力装置的核心运动副中，活塞是直接承接燃烧做功压力、完成能量转换的关键承载部件，其结构设计合理性直接决定动力单元的可靠性、密封性与使用寿命。日常做动力总成结构匹配时，首先要明确活塞的安装边界：活塞整体为圆柱状结构，外圆面需与气缸内壁保持高精度间隙配合，配合间隙需根据热膨胀量预留，既要避免冷态敲缸，也要防止热态胀缸拉缸，通常铝合金活塞的配合间隙会根据缸径大小控制在0.03-0.15mm区间，对应不同排量的动力机型调整参数。

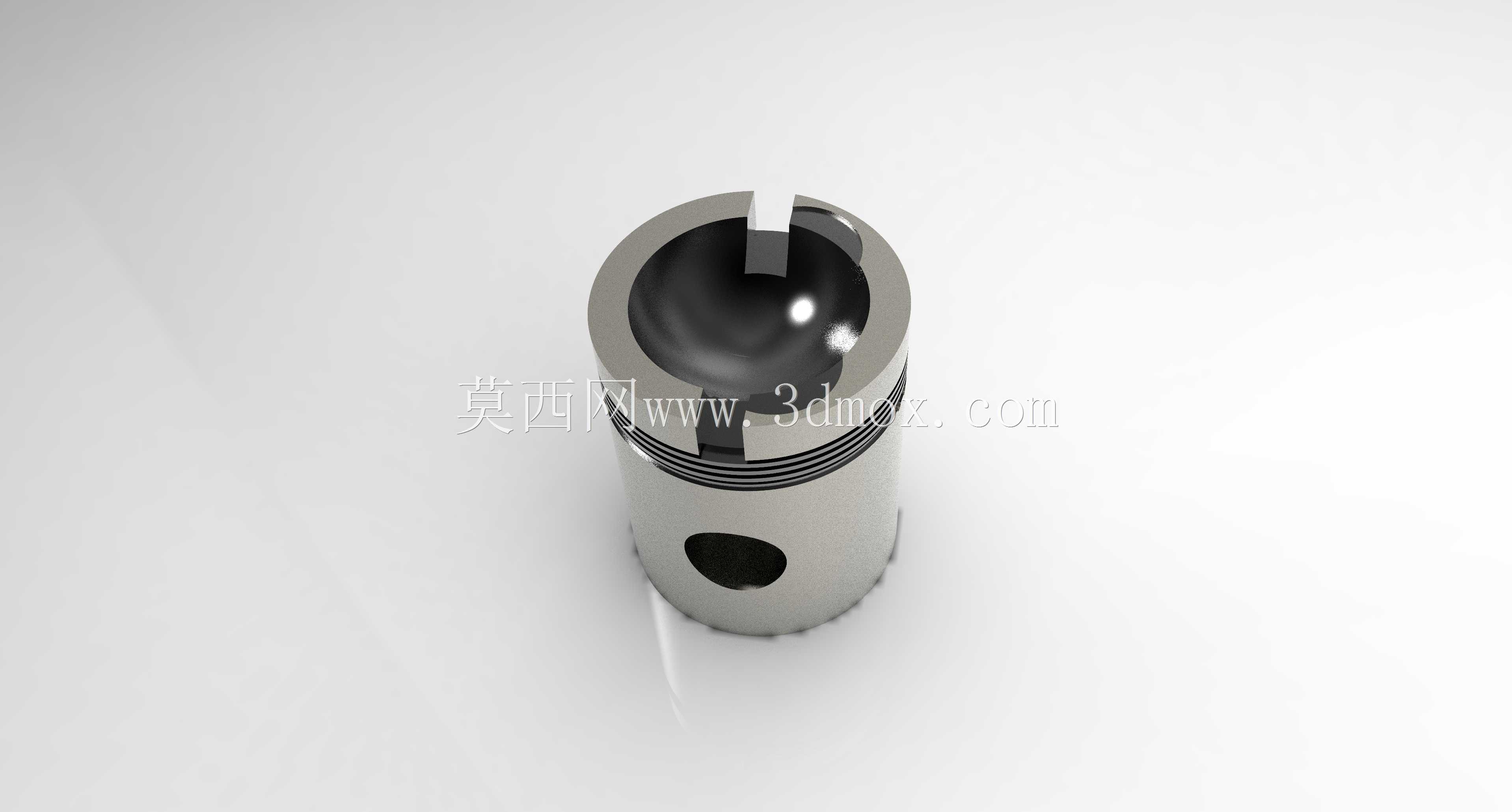

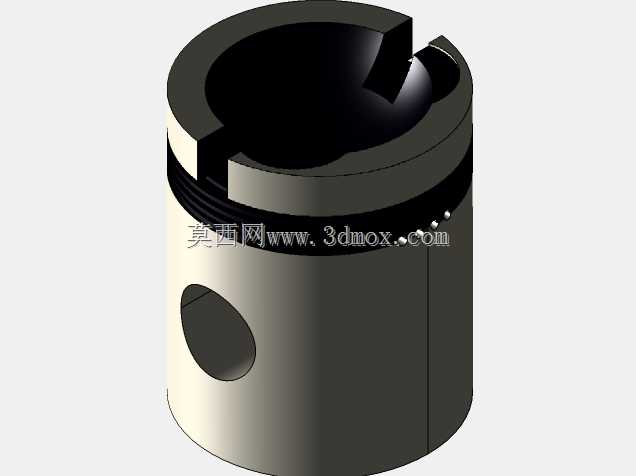

　　从功能实现逻辑来看，活塞头部的环槽区域是密封功能的核心载体，环槽的宽度、深度、平面度公差直接决定活塞环的密封效果，气环环槽需保证活塞环能随缸壁形变量灵活浮动，阻断燃烧室高压燃气下窜至曲轴箱，油环环槽则需设计回油孔道，将缸壁多余润滑油刮除后回流至油底壳，避免机油参与燃烧造成积碳。本次建模的活塞顶部采用平顶结构，这类结构在小排量乘用车汽油机上应用广泛，其优势是受热面积小、加工工艺简单，压缩比控制精度更高，顶部的避阀坑结构需与配气机构的气门升程、开启角度匹配，防止活塞运动至上止点时与进排气门发生运动干涉，建模时需严格按照配气相位做运动仿真校核，预留足够安全间隙。

　　活塞销孔的设计是承载传递的关键，销孔轴线需与活塞轴线保持垂直，同轴度公差控制在0.01mm以内，避免活塞销偏磨造成异响，销孔内部的卡簧槽用于固定活塞销轴向位置，防止活塞销轴向窜动刮伤气缸壁。活塞裙部的型线设计并非正圆柱，而是采用中凸变椭圆型面，冷态下裙部截面为短轴垂直于活塞销方向的椭圆，工作状态下受热膨胀后裙部趋近正圆，保证全工况下与缸壁的贴合均匀，降低侧向敲击噪音，同时裙部的承压面需做表面处理，部分机型会喷涂石墨涂层降低摩擦系数，减少冷启动磨损。

　　从实际应用场景来看，这类活塞不仅应用在车用汽油、柴油发动机上，在往复式压缩机、柱塞泵、小型通用动力机具上也有同原理结构应用，只是根据工作介质、压力等级的不同调整材质与结构参数：压缩机活塞会采用更宽的密封环组，无顶部避阀结构，柱塞泵活塞则会增加耐磨环结构适配高压油液工况。建模过程中需重点关注各特征的工艺可行性，比如环槽的圆角过渡不能过小，避免应力集中造成活塞头部疲劳断裂，销孔与活塞内腔的过渡位置需做圆弧加强，承接燃烧爆发压力时的应力集中点，活塞内腔的减重设计需在保证强度的前提下做薄壁结构，降低活塞往复运动的惯性力，减少曲轴连杆机构的动平衡负荷。

　　做整机装配匹配时，活塞的压缩高度是核心安装尺寸，即活塞销孔轴线到活塞顶面的距离，这个尺寸直接决定发动机的实际压缩比，公差需控制在0.02mm以内，否则会造成压缩比偏差，导致动力不足或者爆震风险。活塞环槽的侧隙、背隙参数也需与选用的活塞环参数匹配，侧隙过小会造成活塞环卡滞，侧隙过大则会加剧泵油效应，造成机油消耗量超标。另外活塞的重量分组也是量产装配的关键，同一台发动机的活塞重量差需控制在5g以内，避免往复惯性力不平衡造成发动机振动过大，建模时可预留重量分组的调整结构，比如内腔的去重凸台，方便量产时做重量匹配调整。
