深沟球滚动轴承三维结构设计作品

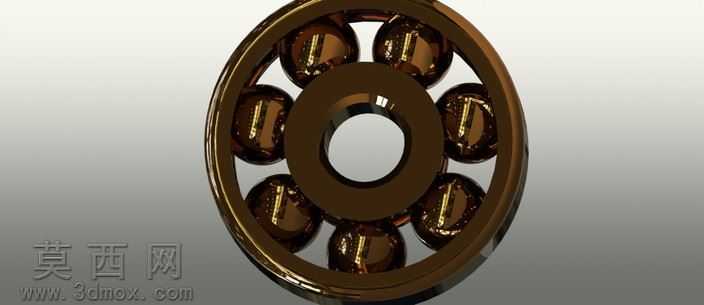

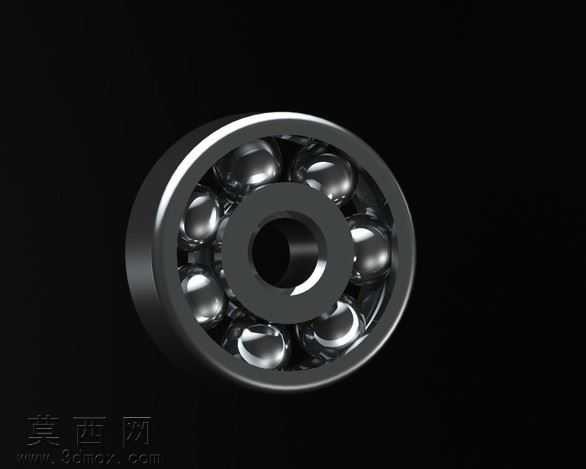

本作品为深沟球滚动轴承的三维数字化模型，建模过程严格遵循滚动轴承的标准结构尺寸规范，完整还原了该类轴承的全部核心组成部件。建模阶段首先以轴承的公称内径、外径、宽度参数为基准，先构建内圈的基础回转轮廓，通过旋转特征生成内圈实体，精准绘制内圈上的滚道曲面，保证滚道的曲率半径与滚动体的球面半径匹配，预留合理的接触间隙以模拟真实轴承的装配配合关系。随后完成外圈的建模，同样采用回转特征生成外圈基体，加工出与内圈位置对应的外滚道结构，保证内外圈滚道的同轴度符合设计要求。接下来完成滚动体的建模，根据轴承的承载能力参数确定滚动体的直径与数量，通过圆周阵列操作将球形滚动体均匀排布在内外圈的滚道之间，保证每个滚动体的球心都处于滚道的中心圆周线上，还原滚动体在滚道内的排布逻辑。之后完成保持架的结构建模，保持架采用兜孔结构设计，每个兜孔对应一颗滚动体，将相邻滚动体均匀分隔，避免滚动体之间直接接触产生摩擦磨损，保持架的轮廓贴合轴承内部的环形空间，不与内外圈产生运动干涉。材质与渲染阶段，为模型赋予了亮面金属材质，模拟轴承钢经抛光处理后的高反光金属质感，调整环境反射参数让金属表面呈现出清晰的环境倒影，突出轴承零件的精密加工质感；渲染时采用柔和的侧上方打光，清晰展现滚道、滚动体表面的光滑曲面特征，凸显零件的加工精度。设计过程中重点考量了轴承的结构合理性，所有部件的尺寸比例符合通用深沟球轴承的行业标准，各零件之间的装配关系准确，能够直观展现深沟球轴承依靠滚动体实现内外圈相对转动、降低旋转摩擦阻力的工作原理，清晰呈现该类轴承作为旋转支承零件的内部构造，可用于机械结构原理演示、五金配件设计参考等场景。
