十字滑块工具调节六角头螺栓结构

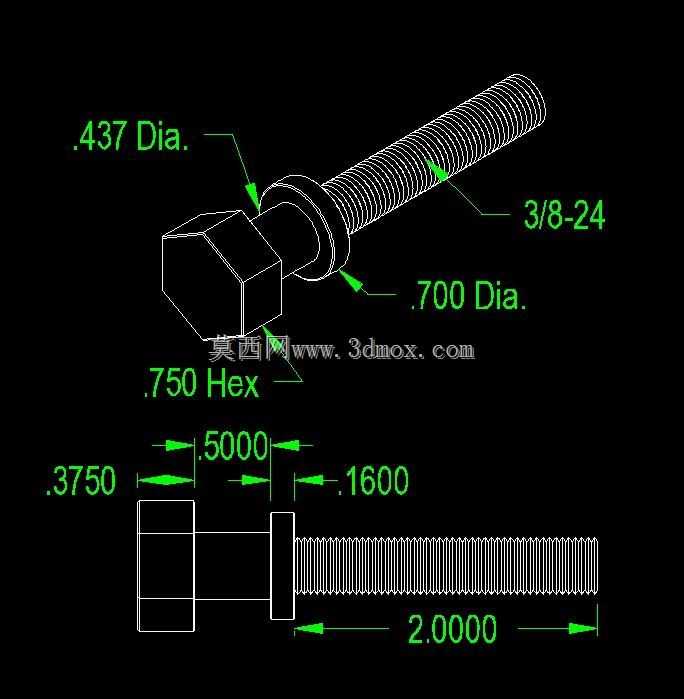

　　在螺杆加工设备的日常运维与工装调试场景中，十字滑块作为刀具进给、工位微调的核心运动部件，其配套的调节紧固件直接决定了加工过程中刀具位置的重复定位精度，这款调整螺栓正是为该类工况专门设计的定制化紧固件。不同于普通连接螺栓只承担轴向拉紧载荷的设计逻辑，这款螺栓在结构上同时兼顾了手动微调的操作便利性、轴向限位的可靠性以及螺纹传动的平稳性，从结构布局上就针对十字滑块的调节需求做了专属优化。从外形尺寸来看，螺栓头部采用对边宽度0.75英寸的外六角结构，这个尺寸选型并非随意确定，而是匹配车间常用的3/4英寸开口扳手规格，同时六角头部的厚度控制在0.375英寸，既保证了扳手拧动时的受力接触面积，避免长期调节造成的头部棱角磨损打滑，

　　又不会因为头部过厚占用滑块侧面过多的安装空间，给周边的防护罩、冷却管路排布留出足够余量。头部下方设置了直径0.7英寸的轴肩结构，这个轴肩是整个螺栓的安装定位基准，装配时轴肩端面会贴合十字滑块的侧壁安装面，起到轴向限位的作用，避免螺栓拧入过深导致滑块调节行程超限，同时轴肩与六角头部之间的过渡圆角做了0.05英寸的圆弧处理，消除应力集中点，在频繁承受调节扭矩与轴向载荷的工况下，避免根部断裂失效。螺栓的光杆段长度设置为0.5英寸，这段光杆与十字滑块上的安装通孔采用间隙配合，配合间隙控制在0.002-0.004英寸之间，既保证螺栓转动时无卡滞，又能避免径向间隙过大导致调节时出现偏摆，影响刀具的对中精度。光杆段后方是长度1.6英寸的螺纹段，

　　采用3/8-24的统一细牙螺纹规格，细牙螺纹的小螺距特性让每一圈螺栓转动带来的轴向进给量更小，能够实现微米级的精细调节，满足螺杆机加工时刀具位置微调的精度要求，同时细牙螺纹的自锁性能更好，在设备运行产生的持续振动下，不会出现螺纹松动导致的刀具位置偏移，省去了额外加装防松垫圈的步骤，简化了滑块部位的装配结构。螺纹段的末端做了45度倒角处理，方便装配时快速拧入滑块内部的螺纹孔，避免螺纹首牙对不准造成的牙型损伤。整个螺栓的总有效调节行程为2英寸，覆盖了十字滑块全行程范围内的工具位置调整需求，操作人员在更换不同规格加工刀具、调整切削进给位置时，不需要更换不同长度的调节螺栓，仅通过拧动这一根螺栓就能完成全范围的位置校准。从实际使用场景来看，

　　螺杆机操作人员在进行换刀调试时，不需要借助专用工具，仅用普通开口扳手卡住六角头部转动，就能带动螺栓轴向进给，推动滑块上的刀具安装座移动，轴肩结构会在螺栓拧到极限位置时硬限位，防止调节超程损坏滑块导轨，细牙螺纹的传动特性让操作人员可以很方便地控制进给量，根据加工件的尺寸偏差做微量修正，避免粗牙螺栓调节时容易出现的过调问题。在建模过程中，所有尺寸的公差标注都严格遵循美标紧固件的公差规范，螺纹段的牙型精度按照2A级要求控制，轴肩的端面跳动、光杆段的圆柱度都做了对应的形位公差约束，保证加工出来的实物能够直接替换原有设备上的磨损件，不需要二次修配。螺栓的头部与轴肩衔接处、光杆与螺纹段的衔接处都做了合理的退刀槽与圆角处理，既符合机械加工的工艺要求，避免车削加工时出现应力集中，又能减少热处理过程中的开裂风险，提升零件的整体使用寿命。不同于标准件螺栓的通用化设计，这款螺栓的每一段尺寸都是围绕十字滑块的安装空间、调节行程、操作需求反向推导确定的，没有多余的结构，也没有缺失必要的功能特征，在保证结构强度的前提下尽可能压缩了零件的整体体积，适配螺杆机滑块部位紧凑的安装空间，装配后螺栓的突出部分不会与周边的运动部件产生干涉，设备运行过程中也不会因为螺栓突出造成安全隐患。
