CAT40规格机床用快换式刀具夹持刀架

　　在数控加工车间的日常生产流程里，立式加工中心、数控镗铣床这类配置CAT40主轴锥孔的设备，刀具的换装效率与夹持稳定性直接影响整线的生产节拍，这款适配CAT40规格刀具的刀架，正是为解决机外刀具预调、工位旁刀具暂存、刀库配套夹持这类实际需求设计的结构件。从实际应用场景来看，这类刀架既可以安装在机床操作侧的工作台旁作为临时刀具放置座，方便操作人员在加工间隙快速完成磨损刀具的更换，也可以成排固定在刀具预调站的台面上，配合对刀仪完成刀具长度、径向跳动的预调校准，还能作为定制化刀库的单个夹持单元，配合链式、盘式刀库的传动结构完成刀具的自动存取动作。

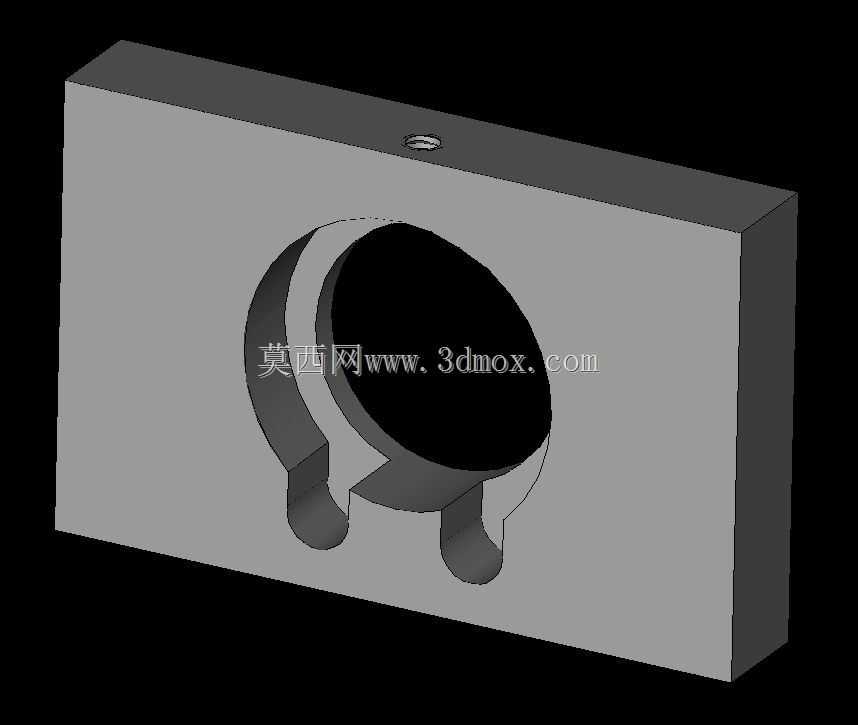

　　从功能特性上看，这款刀架的核心作用是实现CAT40锥柄刀具的可靠夹紧与快速释放，主体的开口式卡槽结构完全匹配CAT40刀柄的V型法兰定位特征，刀柄装入后，卡槽下方的两个弧形托爪刚好贴合法兰下端的定位面，避免刀具在放置过程中出现锥面磕碰、径向转动的问题，刀架本体上方预留的紧定螺钉安装孔，可以根据使用需求加装锁紧螺钉，在刀具装入后顶紧法兰上端面，防止设备运行过程中因振动导致刀具松脱掉落，尤其适合在高速加工设备旁、有切削液飞溅的工况下使用，避免刀具滑落砸伤工作台面或者损坏刀刃。

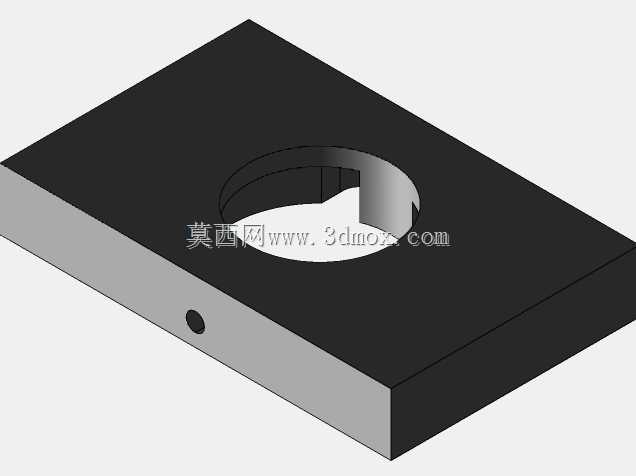

　　设计思路上，这款刀架没有采用复杂的联动夹紧结构，而是用最简单的一体式块体结构实现功能，主体采用长方体块作为基础载体，加工时仅需要通过铣削完成大直径的锥柄避让孔、开口式的法兰卡槽、安装固定孔以及紧定螺纹孔，没有多余的薄壁、异形结构，既降低了加工难度，也保证了整体的结构刚性，即使长期反复装夹刀具、承受刀具的重量冲击，也不会出现卡槽变形、定位失效的问题。开口式的设计区别于全包围式的刀套结构，操作人员装取刀具时不需要精确对准孔位，只需要将刀柄法兰对准卡槽推入即可完成放置，单手即可完成操作，在操作人员手持刀具、手上沾有切削液或者切屑的情况下，也能快速完成取放动作，大幅降低操作难度。

　　从安装边界与尺寸适配来看，这款刀架的长方体主体可以直接通过螺栓固定在任意平面安装面上，背面与安装面完全贴合，不需要额外的转接支架，安装时只需要在对应安装位置加工对应规格的螺纹孔即可完成固定，适配不同厚度的工作台立板、刀具架层板。中间的大直径避让孔尺寸略大于CAT40刀柄的最大外径，保证刀柄装入时锥柄部分不会与刀架本体发生刮擦，保护刀柄锥面的精度不受损伤，下方的两个弧形托爪的弧度与CAT40刀柄法兰的外径完全匹配，装入后法兰的径向间隙控制在0.1mm以内，既保证取放顺畅，又不会出现过大的晃动量，避免刀具放置时出现倾斜，影响预调精度或者导致刀刃与相邻刀具发生碰撞。

　　在实际工程应用中，这类结构的刀架相比塑料材质的刀套，金属材质的本体抗切削液腐蚀、抗切屑砸碰的能力更强，长期在车间环境下使用不会出现老化开裂的问题，维护成本极低，只需要定期清理卡槽内积存的切屑即可保证定位精度。对于需要进行批量零件加工、刀具换型频繁的生产场景，这类刀架可以根据刀具的数量成排组合安装，形成统一的刀具暂存区，将不同工序使用的刀具按照加工顺序排布，操作人员换刀时可以快速取放，减少找刀、对准的辅助时间，间接提升设备的有效加工时长。同时这种简洁的结构也方便设计人员根据自身设备的实际安装空间进行改型，比如调整主体的长宽尺寸、增加安装孔的数量、修改卡槽的位置间距，适配不同的安装布局需求，不需要对核心的夹持结构进行改动，就能快速衍生出适配不同安装场景的变体结构。
