凹槽内径测量专用可调式内测检具结构

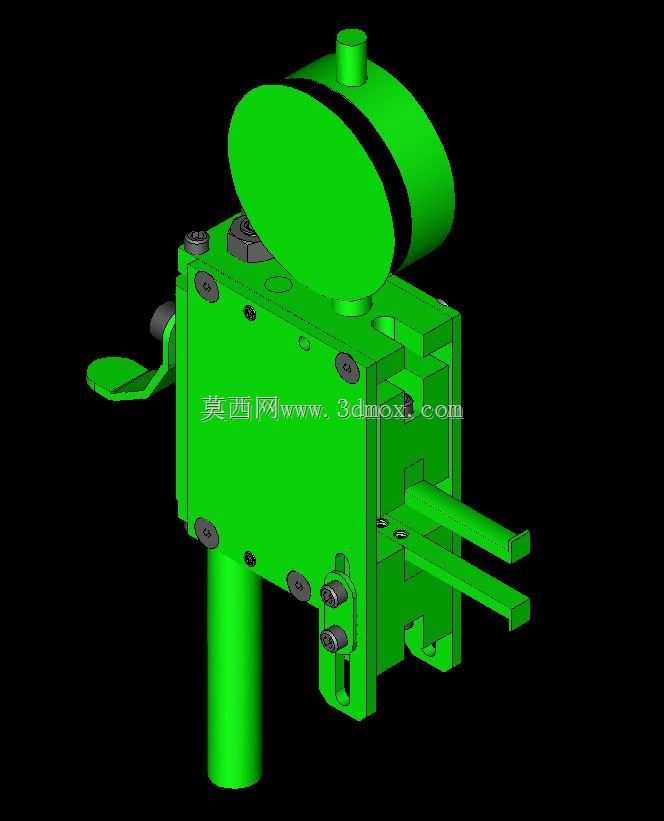

　　在机加工零部件的批量尺寸管控环节，凹槽类内尺寸的检测一直是现场质检的痛点——常规内径千分尺受测量爪行程限制，难以适配不同深度、不同开口宽度的凹槽内径检测，而三坐标测量设备虽然精度足够，但检测节拍慢，无法适配产线旁的快速抽检需求，这款内测检具正是针对这类场景开发的专用检测工装。从结构布局来看，检具主体采用一体式箱型基座设计，基座侧面预留的两组平行导向槽是测量臂的安装基准，导向槽的平行度公差控制在0.01mm以内，保证测量臂滑动过程中不会出现偏摆，避免引入测量误差。顶部的千分表安装座采用偏心快锁结构，不需要额外工具就能完成千分表的拆装与校准，千分表测头与内部的测量传动杆直接接触，传动杆采用硬质合金材质，表面做镜面抛光处理，

　　减少传动过程中的回程误差，保证测量力稳定在1N左右，既不会因为测量力过大导致薄壁零件变形，也不会因为力值不足出现测头与被测面虚接的问题。测量臂的可调设计是这款检具的核心特点，臂身通过侧面的锁紧螺钉固定在导向槽内，松开螺钉后可以沿着导向槽调整伸出长度，调整范围覆盖20mm到120mm的凹槽深度，能够适配不同结构的轴类、套类零件上的内凹槽检测需求，臂端的测量头采用可更换式设计，针对不同粗糙度的被测面，可以选配硬质合金平头、红宝石球头或者耐磨尼龙测头，避免测头刮伤已加工的零件表面。检具下方的垂直导向柱是现场使用时的定位基准，检测时将导向柱贴靠在零件的基准外圆或者端面上，就能快速完成检具的定位，不需要额外找正，

　　单工位检测时间可以控制在5秒以内，完全满足产线批量抽检的节拍要求。从安装边界来看，检具整体的最大外轮廓尺寸控制在150mm×120mm×180mm以内，不需要占用太大的工作台空间，既可以放置在质检台的固定工位使用，也可以手持移动到机床旁进行在机检测，适配多场景的检测需求。基座侧面的拨杆是检具的触发机构，检测前按压拨杆带动测量臂收拢，将检具伸入凹槽内部后松开拨杆，测量臂在内部弹簧的作用下自动贴靠凹槽的两侧内壁，此时千分表上显示的数值与标准环规校准后的基准值做差值，就能直接得到凹槽内径的实际尺寸偏差，整个操作过程不需要复杂的读数换算，一线质检人员经过简单培训就能熟练使用。在结构设计的细节上，基座上所有的紧固件都采用内六角圆柱头螺钉，

　　螺钉头部完全沉于基座表面以内，不会出现突出的棱角划伤操作人员或者零件表面，内部的传动机构全部做了防尘密封处理，车间内的切削液、铁屑粉尘不会进入传动间隙，日常维护只需要定期在导向槽内涂抹少量润滑脂即可，不需要复杂的拆解保养。针对不同的测量量程，这款检具可以通过更换不同长度的测量臂来扩展检测范围，不需要更换整个检具主体，能够有效降低生产现场的检具采购成本，相比通用的内径测量工具，专用检具的测量重复性误差可以控制在0.005mm以内，完全满足IT6级精度的内凹槽尺寸检测要求，在汽车零部件、液压阀块、轴承套圈等带有内凹槽结构的零件加工检测场景中，能够大幅提升质检效率，减少不合格品流出的风险。
