生产线工件输送导向出口滑槽结构

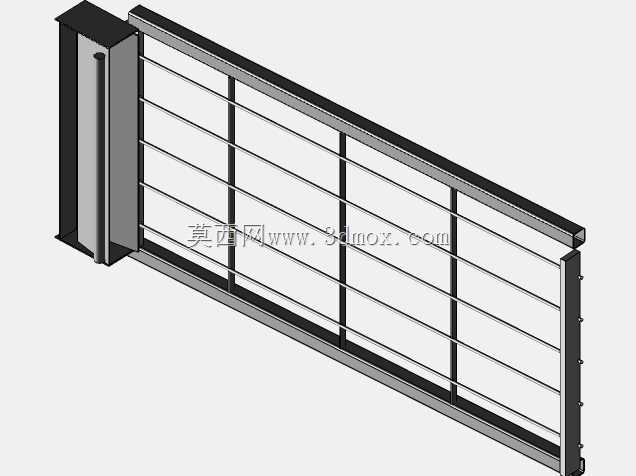

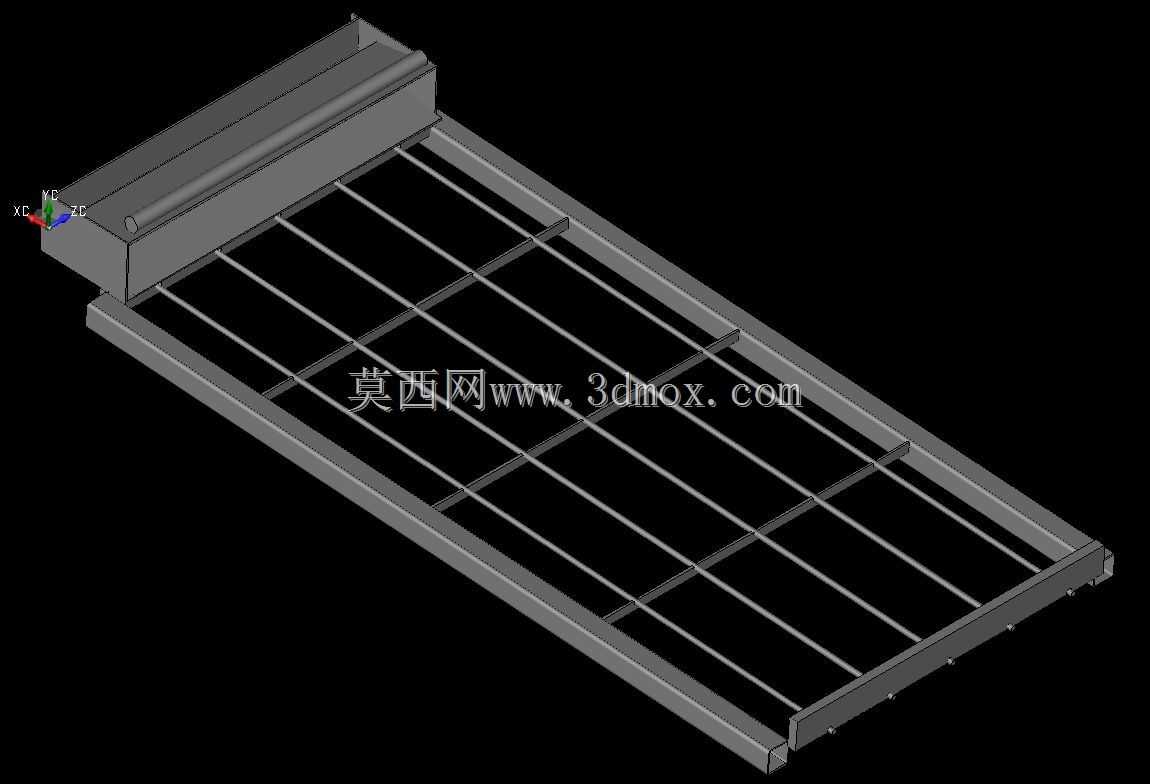

　　在离散制造的生产线末端、工序衔接段，这类出口滑槽是衔接输送设备与下一工位/料箱的核心辅件，最常见的部署场景是皮带输送机、网带输送机的末端出料位，负责承接从输送线端部卸下的加工件、半成品，通过自身的倾斜导向面让工件依靠重力平稳滑落到指定位置，避免工件直接跌落产生磕碰损伤，同时规整工件的出料轨迹，减少后续工位的理料工作量。从结构设计来看，该滑槽采用长条形框架式主体，整体为倾斜布置的栅格状承载面，栅格结构的设计一方面大幅降低了滑槽整体自重，减少安装支撑的载荷要求，另一方面栅格间隙可以漏下工件携带的切屑、切削液残留，避免杂物在滑槽面堆积增大工件滑动阻力，也能保持滑动面的清洁度，适配机加工生产线出料时带少量切屑的工况。

　　滑槽上端设置的对接段是专门匹配输送机端部的安装接口，尺寸上刚好贴合常规皮带输送机的出料端宽度，安装时可以直接通过螺栓固定在输送机机架的端部支耳上，不需要额外制作复杂的转接支架，安装边界预留了足够的螺栓调节空间，能适配不同高度差的落料需求，现场安装时可以根据下一工位的接料高度微调滑槽的倾斜角度，倾斜角度的设计范围控制在25度到35度之间，既保证工件能依靠自重顺利下滑，不会出现卡滞停留在滑槽面的情况，也避免角度过大导致工件下滑速度过快产生撞击变形。栅格承载面的每根支撑条都做了圆角过渡处理，没有尖锐的棱边，避免工件滑动过程中被棱边刮伤表面，对于表面质量要求较高的机加工件、冲压件都能适配。框架侧边的围挡结构高度经过核算，

　　刚好能挡住常规尺寸工件的侧边，防止工件在滑动过程中从滑槽两侧脱出，围挡的高度不会过高导致工件取放、清理卡滞工件时操作不便。在实际产线应用中，这类滑槽不需要额外配置动力源，完全依靠重力实现工件的导流输送，故障率极低，日常维护只需要定期清理栅格间隙卡住的切屑即可，不需要复杂的润滑、检修作业。设计时的核心思路是优先保证工件滑动的顺畅性与防护性，摒弃了多余的复杂结构，采用标准化的型材拼接框架，加工制作难度低，普通的钣金、型材切割焊接设备就能完成制作，制作成本远低于带动力的输送转接设备。栅格的间距设计也经过匹配，针对常见的轴类、盘类、小型板类工件都能稳定承托，不会出现工件从栅格间隙掉落的情况，同时栅格的排布方向与工件滑动方向保持一致，

　　最大程度降低滑动时的摩擦阻力。滑槽下端的出料口做了微翘的缓速段设计，工件滑到末端时会被轻微减速，避免直接冲出接料箱，减少工件之间的碰撞磕碰。安装时的固定点除了上端与输送机对接的位置，中部和下端都预留了支撑脚安装位，当滑槽长度较长时，可以加装支撑脚固定在地面或者设备机架上，避免长悬臂结构导致滑槽变形，保证长期使用的结构稳定性。对于不同的产线需求，该结构还可以通过调整栅格条的间距、滑槽的整体宽度、倾斜长度来适配不同尺寸、不同重量的工件，通用性较强，是机加工、装配、包装等多个行业生产线出料环节的常用适配结构。
