棘轮式防脱起重吊钩结构设计

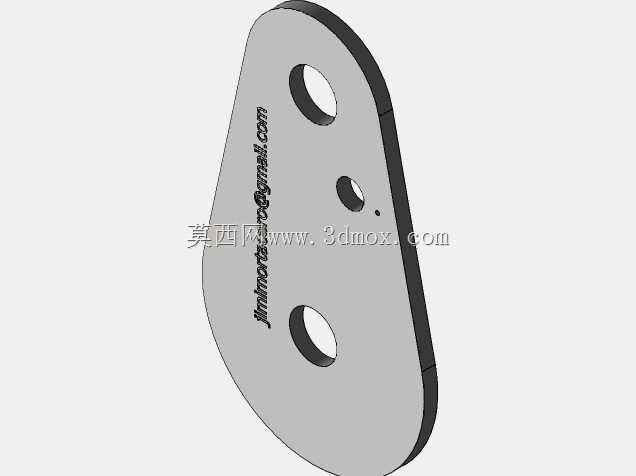

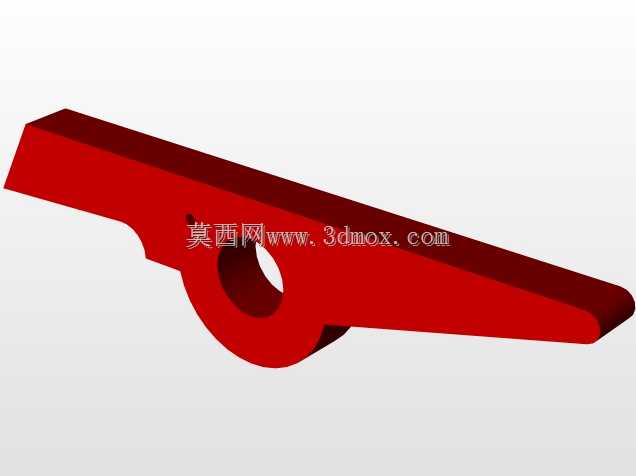

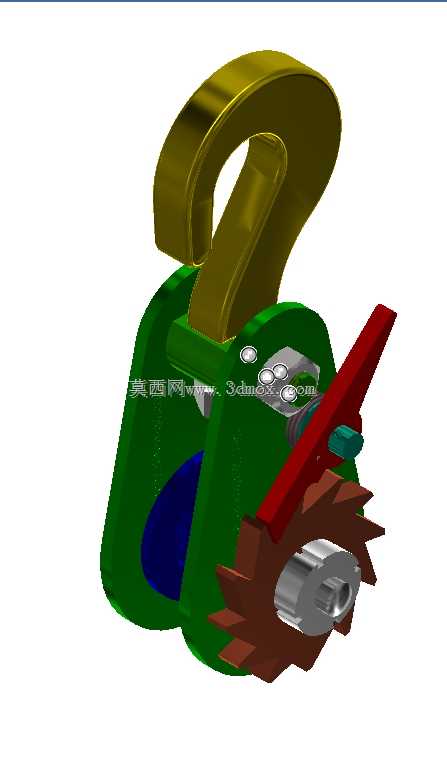

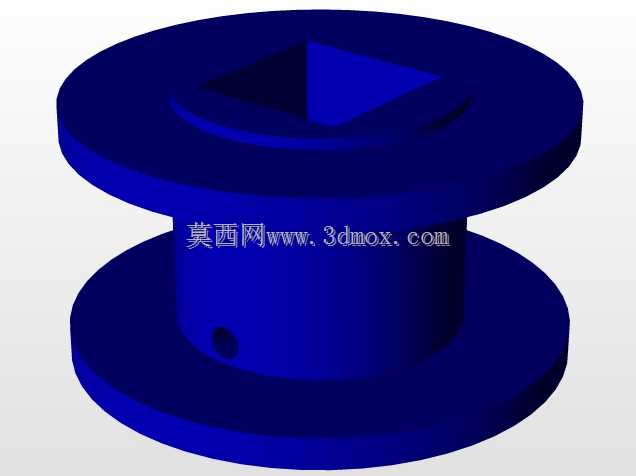

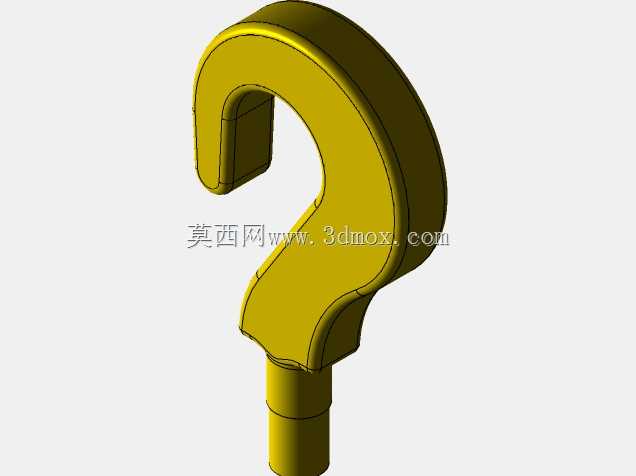

　　在车间吊装转运、港口货物装卸、设备安装就位这类需要频繁使用起重索具的场景里，吊钩的防脱可靠性直接关系到作业安全，传统的弹簧压片式防脱卡板长期使用后容易出现弹簧疲劳失效、卡板变形卡滞的问题，一旦吊索从钩口滑出就会引发重物坠落的安全事故，这款棘轮式锁止吊钩就是针对传统防脱结构的缺陷做的优化设计。从结构组成来看，整个吊钩分为钩体、棘轮锁止组件、操作手柄、棘爪复位结构几个核心部分，钩身采用整体式锻造的曲面承力结构，钩头部分的圆弧曲率按照常规吊装钢丝绳、吊装带的接触承压面做了适配，避免吊索在承重时出现局部应力集中割伤索具的问题。锁止部分采用棘轮棘爪的单向止退结构，红色的操作手柄和棘轮同轴联动，当吊索放入钩口后，扳动手柄带动棘轮转动，

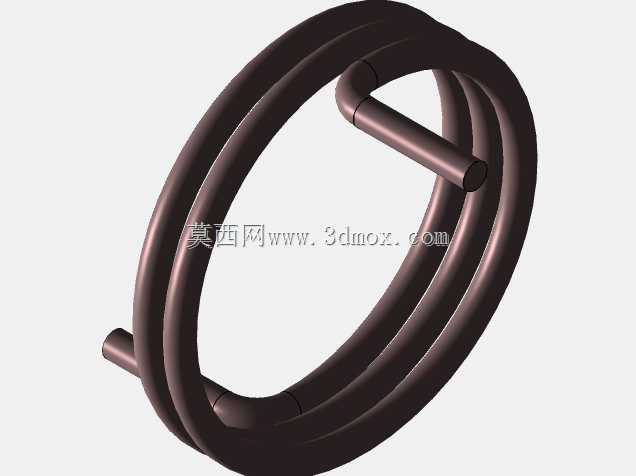

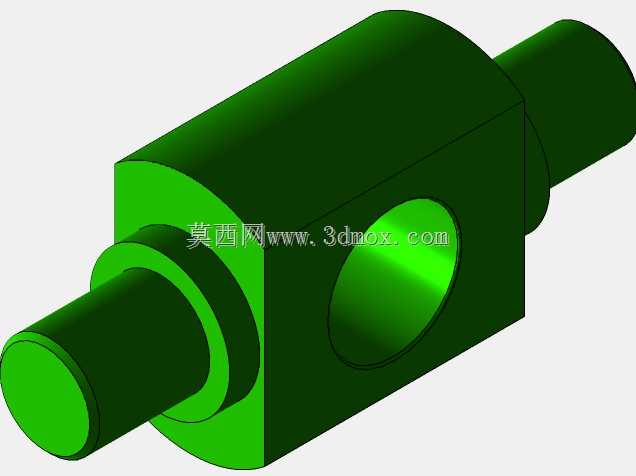

　　棘爪在复位弹簧的作用下卡入棘轮齿槽，此时钩口的挡边会完全封闭，只要承重状态下棘爪不脱开，挡边就不会反向转动打开，相比传统的弹簧卡板，这种结构的锁止力是通过机械啮合实现的，不会因为长期反复开合出现弹力衰减，哪怕在有振动的吊装工况下，比如行车运行过轨道接缝产生的颠簸，也不会出现锁止结构自行松脱的问题。设计的时候特意把棘爪的操作位置设置在钩体侧面，操作人员站在地面用辅助拨杆就能完成开合操作，不需要伸手到钩口位置，避免挂索的时候手指被夹在吊索和钩体之间。安装边界上，吊钩上端的吊环连接孔尺寸适配常规的起重机吊钩横梁、卸扣的连接销轴，不需要额外做转接件就能直接替换现有常规吊钩，钩体的整体宽度控制在常规吊装作业的空间范围内，

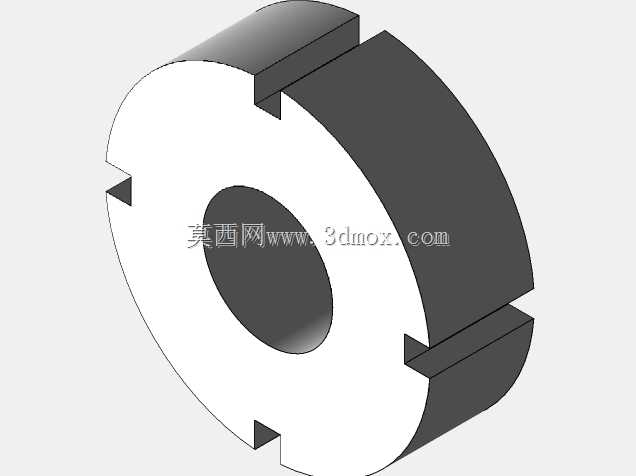

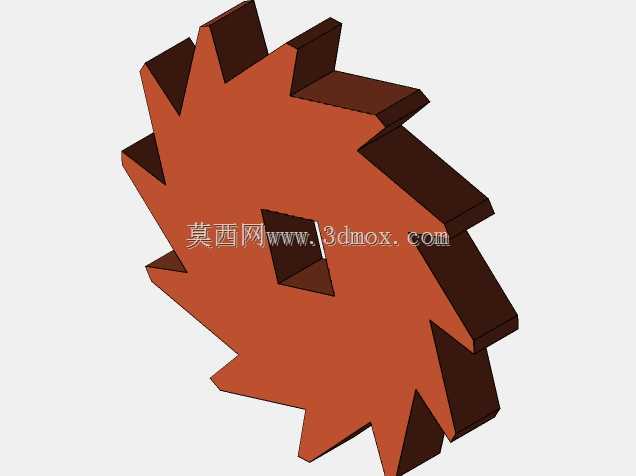

　　在狭窄的设备安装工位里也不会因为结构外廓过大出现剐蹭。承力部分的壁厚按照额定起重量的1.5倍安全系数做了校核，棘轮的齿形采用不对称的梯形齿，承重受力时齿面的接触应力均匀分布，不会出现齿根断裂的问题，棘爪的转轴采用带润滑槽的铜套衬套，长期户外使用也不容易出现锈蚀卡滞。实际使用的时候，挂索前先扳动操作手柄带动棘轮反向转动，打开钩口挡边，把吊索完全放入钩头承力槽之后，正向扳动手柄直到挡边完全贴住钩头端部，此时棘爪自动卡入棘轮齿位完成锁止，就可以起吊作业，卸索的时候只需要按下侧面的棘爪解锁按钮，就能反向扳动手柄打开挡边取出吊索，整个操作流程比传统防脱结构更顺畅，锁止状态的反馈也更明确，操作人员不需要反复确认卡板是否卡到位，

　　听棘爪卡入齿槽的声响就能判断锁止是否到位。钩体表面的不同颜色分区是建模时做的结构区分，实际生产中钩体承力部分会采用调质处理，棘轮、棘爪这些运动件会做表面淬火提升耐磨性，操作手柄会包裹防滑绝缘套，适合在电力施工、设备检修这类有触电风险的吊装场景使用。
