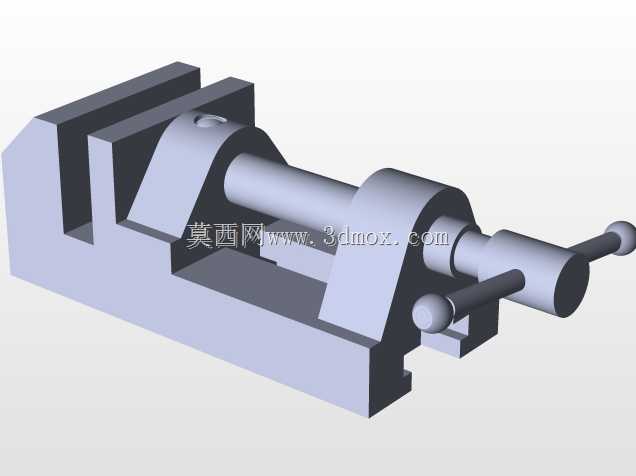

机加工台用螺杆式手动夹紧台钳结构

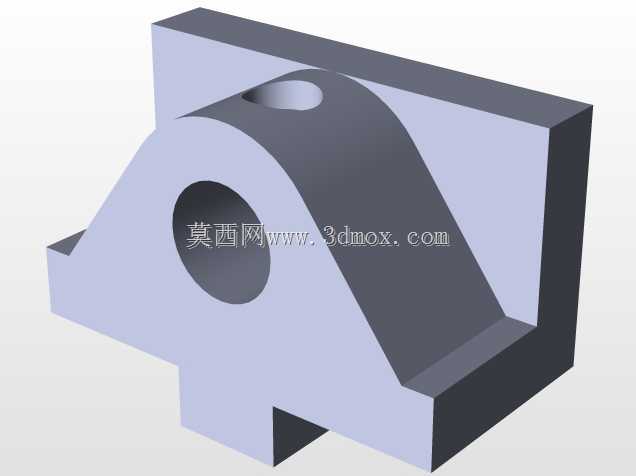

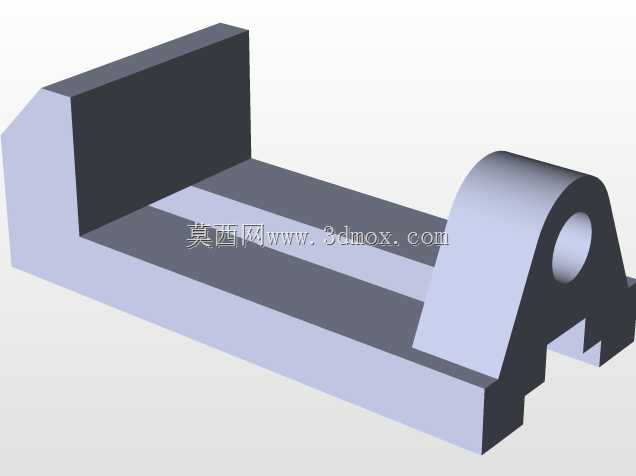

　　在常规金工实训、小型零件铣削、钻孔、锉修等作业场景里，这类螺杆驱动的手动台钳是工位上最基础也最高频的夹持工装，区别于液压、气动类快速夹具，它不需要外接动力源，完全依靠操作人员转动手柄实现钳口的开合与夹紧力调整，适配零散小批量加工、单件修配的作业需求，哪怕是临时的工位工件固定、样品拆装调试，都能快速部署使用。从结构设计逻辑来看，这套台钳采用固定钳身与活动钳身配合的布局，固定钳身作为整个结构的承载基座，底部预留了安装孔位，可通过螺栓锁紧在钳工台、铣床工作台或者钻床工作面上，安装时需要保证钳口工作面与设备进给方向的平行度，避免装夹后工件出现角度偏差，基座的整体长度决定了最大开口行程，活动钳身通过底部的导向滑轨与固定钳身配合，

　　滑轨采用燕尾槽式的配合结构，间隙可通过侧边的调节塞铁调整，长期使用出现磨损后也能补偿间隙，保证活动钳身移动时无卡滞、无上下翘动，夹紧时不会出现钳口偏移的问题。核心的传动部分采用梯形螺纹螺杆结构，梯形螺纹的牙根强度高，对中性好，具备自锁特性，当夹紧工件后，哪怕手柄受到意外触碰，钳口也不会自行松脱，不需要额外的锁紧机构，螺杆一端通过推力轴承与固定钳身端部的支撑座连接，转动手柄时螺杆只做旋转运动，带动与活动钳身固连的螺母做直线往复运动，这种传动结构的夹紧力足够应对常规黑色金属、有色金属零件的装夹需求，不会因为切削力的作用导致工件移位。钳口部分采用可拆卸式的 hardened 钳口板，钳口表面加工有交叉的网纹，增加与工件接触时的摩擦力，

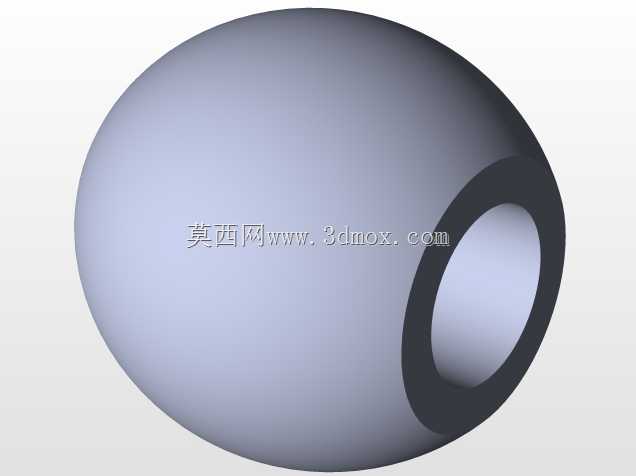

　　装夹毛坯件时能提供足够的防滑阻力，若需要装夹已加工的光洁表面，也可更换为铜质或者铝质的软钳口，避免夹伤工件表面。从安装边界来看，整个台钳的基座宽度适配常规钳工台的安装位，固定孔的孔距符合通用台钳的安装尺寸标准，更换同规格台钳时不需要重新在工作台上打孔，活动钳身的最大行程覆盖了常规小型零件的装夹尺寸范围，钳口的高度设计保证装夹时工件的待加工面不会与钳身发生干涉，钻孔作业时钻头钻穿工件后不会直接损伤钳身平面。设计时还考虑了操作的人机工程性，手柄的长度经过匹配，操作人员单手转动手柄就能达到足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致螺杆变形或者工件被夹变形，手柄端部采用可转动的球头结构，转动时不会磨手，连续操作的疲劳度更低。

　　在实际使用场景中，这类台钳不仅用于机加工工序，在零件装配、样品打磨、线材裁切等非加工场景也能作为通用固定工具使用，结构上没有易损的电子元件或者密封件，日常维护只需要定期在滑轨、螺杆螺纹处涂抹润滑脂，就能保证长期顺畅使用，哪怕在没有压缩空气、电力的野外维修场景，也能正常发挥夹持作用。整个结构的受力路径经过优化，夹紧时的反作用力直接通过固定钳身传递到安装基座，不会让螺杆承受额外的弯曲载荷，延长了核心传动部件的使用寿命，活动钳身的导向长度足够，夹紧长条形工件时也能保证钳口的平行度，不会出现工件一端夹紧一端翘起的问题。
