便携式电缆托盘悬挂支撑构件

　　在临时布线作业、展会供电布设、户外施工临时取电、车间设备临时移位供电这类场景里，经常会遇到电缆需要架空铺设、避免被现场人员踩踏、被转运设备碾压的需求，常规的永久式电缆桥架安装拆卸流程繁琐，无法适配短周期、频繁移位的布线需求，这类便携式电缆悬挂支撑件就是针对这类场景开发的布线配套构件。

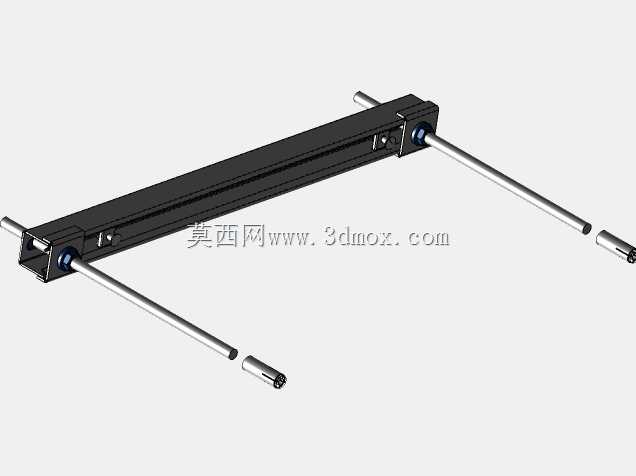

　　该构件核心功能是为电缆托盘提供可快速装拆的悬挂承载点位，主体采用长条形型材作为承载主梁，主梁截面做了加强筋结构设计，在控制整体自重的前提下保证足够的抗弯刚度，避免托盘搭载多根电缆后出现中部下挠变形的情况。主梁两端配置垂直布置的吊杆结构，吊杆与主梁的连接位置采用快锁式固定结构，不需要额外工具就能完成吊杆与主梁的装配，吊杆表面做了等距的环形防滑槽，既可以适配不同厚度的安装基面，也能在吊装时通过配套锁扣快速调整悬挂高度，适配不同的现场布线净高要求。

　　从设计思路上看，这款支撑件优先考虑了便携性与快速部署能力，整体结构没有多余的冗余部件，所有零件都可以拆解后收纳进常规工具包，单人就能完成携带与现场安装。主梁上预留的托盘固定点位采用通用的卡槽式设计，不需要额外钻孔攻丝，直接将标准电缆托盘卡入卡槽后，通过侧边的紧定螺钉就能完成托盘与支撑件的固定，整个安装流程不需要焊接、打孔等现场加工作业，大幅缩短临时布线的施工周期。吊杆的顶端做了通用挂接结构，可以直接挂在现场的钢结构横梁、临时脚手架横杆、围挡顶部横杆等常见的现场结构上，不需要额外制作安装预埋件，适配绝大多数临时作业现场的安装条件。

　　安装边界方面，主梁的有效承载长度覆盖常规便携式电缆托盘的标准宽度，吊杆的有效调节长度可以满足0.3米到1.2米的悬挂高度调整范围，单组支撑件的额定承载能力可以满足常规3*16平方及以下规格动力电缆的铺设承重要求，多组支撑件搭配使用时，可以根据电缆的总重量调整支撑间距，保证布线结构的整体稳定性。构件的所有棱角位置都做了圆角钝化处理，避免安装过程中划伤施工人员，也不会磨损电缆外护套，适配临时布线场景下的安全作业要求。

　　实际使用过程中，这类支撑件可以重复周转使用，作业完成后拆解收纳不会占用过多存储空间，相比一次性的绑扎固定方式，既可以保证电缆铺设的规整性，也能避免电缆被挤压破损带来的用电安全隐患。在展会现场布设临时供电线路时，这类支撑件可以沿着展位的桁架结构快速安装，将电缆托盘悬挂在展位上方，不占用地面通行空间；在户外施工场地，搭配临时架杆使用，可以快速搭建临时电缆通道，避免施工机械碾压电缆；在车间设备临时移位调试时，可以沿着车间现有钢结构横梁快速布设临时供电线路，不需要破坏车间原有地面与墙面结构，调试完成后可以快速拆除，不影响车间原有生产布局。

　　结构设计上，主梁的型材截面采用槽型结构，既可以作为承载结构，也可以作为电缆托盘的定位基准，安装时只需要将托盘边缘卡入槽型结构内，就能自动完成对中定位，不需要反复调整托盘的安装位置，降低现场安装的操作难度。吊杆与主梁的连接位置设置了防脱卡扣，即使现场出现振动或者外力触碰，吊杆也不会从主梁上脱落，保证悬挂结构的可靠性。所有金属部件表面都做了防锈处理，既可以在室内干燥环境使用，也可以在户外有少量雨水的环境下短期使用，不会因为短时间的受潮出现锈蚀卡滞的情况，保证多次周转使用的顺畅性。
